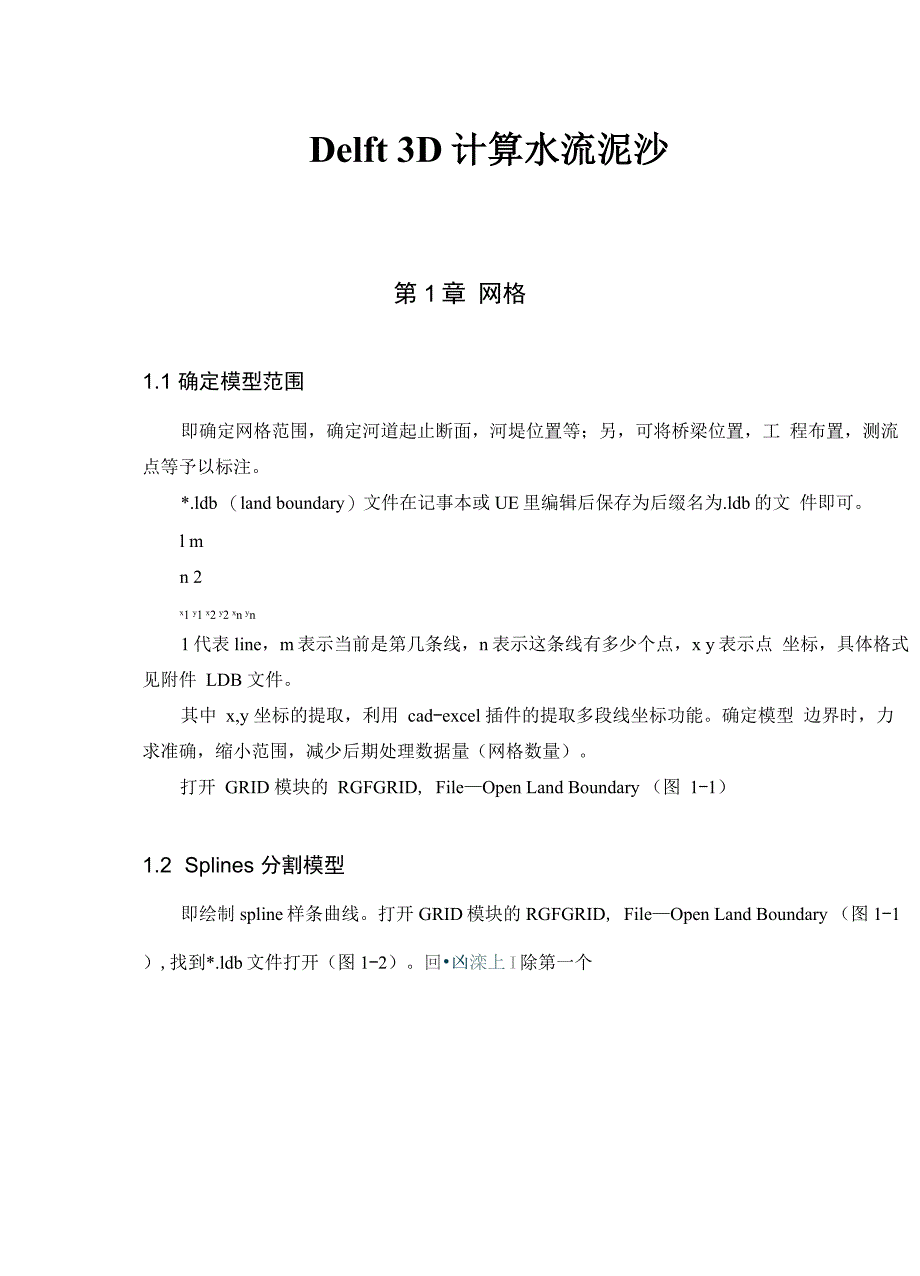

Delft 3D计算水流泥沙第1章 网格1.1 确定模型范围即确定网格范围，确定河道起止断面，河堤位置等；另，可将桥梁位置，工 程布置，测流点等予以标注ldb （land boundary）文件在记事本或UE里编辑后保存为后缀名为.ldb的文 件即可l mn 2x1 y1 x2 y2 xn yn1代表line，m表示当前是第几条线，n表示这条线有多少个点，x y表示点 坐标，具体格式见附件 LDB 文件其中 x,y 坐标的提取，利用 cad-excel 插件的提取多段线坐标功能确定模型 边界时，力求准确，缩小范围，减少后期处理数据量（网格数量）打开 GRID 模块的 RGFGRID, File—Open Land Boundary （图 1-1）1.2 Splines 分割模型即绘制spline样条曲线打开GRID模块的RGFGRID, File—Open Land Boundary （图1-1）,找到*.ldb文件打开（图1-2）回•凶滦上I除第一个为打印命令外，其他都是视图范围调整按钮图 1 -1图 1 -2 导入 ldb 文件图 1 -3 Spline 样条曲线（绿色）在land boundary的参照下，点击“ •开始画Splines样条曲线，"删除整条 线，调整单个点，删除单个点。
左键点击画点，右键结束一条线，ESC键 可以回退一步，注意3D中操作只可以回退一步，所以操作要稳准，且注意随时 保存画Spline时注意中间岛的处理，如果岛较大且无地形数据，在差值地形前需 要删掉网格以便计算，则岛可以用两条 Spline 包裹，以节省网格如图 1-3画 Spline 线时，注意河道狭窄处的处理 Spline 线顺延河段较宽处的走势， 画在 land boundary 之外，这样在生成网格时，避免了此处网格过密Splines 画好后，File—Save Splines，保存为*.spl 文件1.3生成网格打开壮卩］文件，点击口生成网格,生成网格时，Settings—Change Parameters, 设置自动生成网格的参数图1-4M-Refinement Factor为M方向Splines之间生成网格数量，同理,N-Refinement Factor为N方向Splines之间生成网格数量 生成网格后，View—Grid Properties—orthogonality查看网格正交性按钮圧囤団：增加、删除、移动单个网格点存 Delft3D-RGFGRID 4.15.02 Chang? Parameters 〔旨1■菅■图1-4打开 GRID 模块的 RGFGRID, Operations—Orthogonalise Grid，调整整个网 格的正交化。
Edit—Block Orthogonalise，局部调整正交化点击File—Save Grid，将网格保存为*.grd文件第2章地形差值2.1制作地形文件从CAD中分图层导出水深点、计曲线、首曲线、陆地高程点等，转为DXF 文件，之后利用小程序等将地形点保存为*.xyz文件提取地形点之前，把模型范围外的地形点删掉，减小提取数据的数量，便于 差值注意：3D中的地形点Z坐标跟现实是反向的，即0m以下为正、以上为负 从CAD中提取后，在Excel里修改具体格式见附件XYZ文件2.2导入地形文件打开 GRID 模块的 QUICKIN, File—Open land boundary/Open Grid/Samples，分别打开边界文件、网格文件、地形文件，添加第二个地形文件时选择 AddSamples2.3差值用Polygon分片圈出小块地形，（小块差值快，因为是整个选定区域计算， 所以小块差值结果准确），Operations—Triangular Interpolation，进行三角差值， Operations—Internal Diffusion，进行内部边界扩散，Operations—Smoothing，进 行平滑，平滑一般三次，多次平滑导致数据失真，区于一致。
内部扩散前 内部扩散后一定在 polygon 圈出小块区域后差值，不然会死机的差值地形时，可以View—Sample Points —No Sample Points，关闭地形点显示，更清楚的看到已差值边界给没有地形点的网格赋值用 Polygon 圈出没有地形点的网格区域，AddSubDel — Combine Depth and Uniform Value— Fill Missing Depths WithUniform Value局部地形调整见尾注i差值地形后，File—Save Depth，保存为*.dep文件第3章 水流泥沙计算文件打开 FLOW 模块的 Flow input3.1 Descriptio n:简要描述该计算模型，便于自己查看3.2Domain:定义域，即打开网格文件与地形文件，添加干点和薄坝3.2.1 Grid parameters 打开网格文件点击Open grid，找到制作好的网格文件*.grd点击Open grid enclosure，打开自动生成的跟网格文件配对的*.enc文件Latitude:填写工程区的纬度Orientation：Number of layers :分层，用于三维水流计算。
二维即为13.2.2 Bathymetry:地形文件有两种方式:1、 选择File，点击Open，打开差值好的地形文件*.dep2、 选择Uniform，给整个区域赋统一值3.2.3 Dry poin ts:添加干点有两种方式：1、 点击Add,输入Ml、N1、M2、N2的值，即确定干点位置2、 点击工具栏的View—Visualisation Area，打开视图，在网格上点击添加 添加干点后，点击Save，把干点文件保存为*.dryView视图下的操作方法参见尾注ii3.2.4 Thin dams 添加薄坝具体操作跟添加干点类似，参见尾注 ii3.3 Time frame 时间范围确定模型计算起止时间、步长Reference date :模型计算模拟的大约时间点Simulation start time :模型计算开始时间点Simulation start time :模型计算结束时间点Time step :时间步长3.4 Processes 过程量Constituents:成分即参与计算的计算量，包括 Salinity、Temperature、Pollutants and tracers、 Sediments 即盐度、温度、污染物、泥沙。
Physical:物理量即参与计算的外力，包括Wind、Secondary flow、Wave即 风、二次流、波浪Man-made: Dredging and dumping 人工即疏浚和填槽等选择以上过程量后，会在之后的初始条件等选项中出现相应的设置选项3.5 Initial conditions 初始条件初始条件可以赋统一值(Uniform values),也可以通过Initial conditions file、 Restart file、Map file 文件赋值在 Processes 中选择的过程量，都出现在初始条件内，需要赋初始值3.6 Boundaries 开边界添加、删除等编辑开边界操作与添加干点、薄坝等相似，具体见尾注 ii3.6.1 Flow conditions 水流条件：Type of open boundary(quantity)艮卩开边界的类型，包括 Total discharge、Water level 即总流量、水位等Reflection parameter alpha:Forcing type：3.6.2 Transport conditions 输移条件泥沙、温度、污染物等。
3.7 Physical parameters 物理参数3.7.1 Constants 常数包括 Gravity、 Water density、 Air density、 Wind drag coefficients 卩重力加速 度、水密度、空气密度、风阻系数等3.7.2 Roughness 糙率1、 Bottom roughness 底部卩河床糙率Roughness formula 糙率准则：Manning、Chezy、White-Colebrook 即曼宁、 谢才、柯式布鲁克准则赋值:可以赋统一值，也可以通过文件赋值糙率文件的制作参见尾注iiiStress formulation due to wave forces 波浪力计算公式2、Wall roughness 边壁糙率Slip condition 滑动条件：Free、Partial、No3.7.3 Viscosity 涡粘系数Background horizontal viscosity/diffusivity 水平、扩散涡粘系数赋值:可以赋统一值，也可以通过文件赋值涡粘系数文件的制作参见尾注 iiiModel for 2D turbulence 2D 湍流模型3.7.4 Heat flux model 热交换模型3.7.5 Sediment 泥沙3.7.6 Morphology3.7.7 Wind 风3.8 Numerical parameters 数值参数Drying and flooding check at 干点与淹没检测:Grid cell centres and faces 网格 中心与边界、 Grid cell faces only 网格边界Depth specified at 水深点赋值：Grid cell centres 网格中心、Grid cell faces 网 格顶点。
Depth at grid cell centres 网格中心的水深值： Max、 Mean、 MinDepth at grid cell faces 网格边界的水深值： MorThreshold depth:Marginal depth:Smoothing time:Advection scheme for momentum:Advection scheme for transport:3.9 Operations 操作3.9.1 Discharges3.9.2 Dredging and dumping3.10 Monitoring 监测3.10.1 Observations 观测点3.10.2 Drogues 浮锚3.10.3 Cross-sections 断面以上三类监测点的编辑参见尾注 ii3.11 Additional parameters 附加参数（潜坝、导流坝等）单击Add，在Keyword下填写Fillwl （代表坝），在Value下填写文件名， 例如#qianba.lwl#, *.lwl文件格式如下：U/V M N M N 糙率 高度 1U/V代表坝体走向，M、N代表坝体位置，糙率系数需率定，和畅洲潜坝取 0.12。
坝体高度按实际情况定，注意跟地形点一样，高出水面为负值，低于水面 为正值具体格式见附件*.lwl3.12 Output 输出3.12.1 Storage 存储3.12.2。
