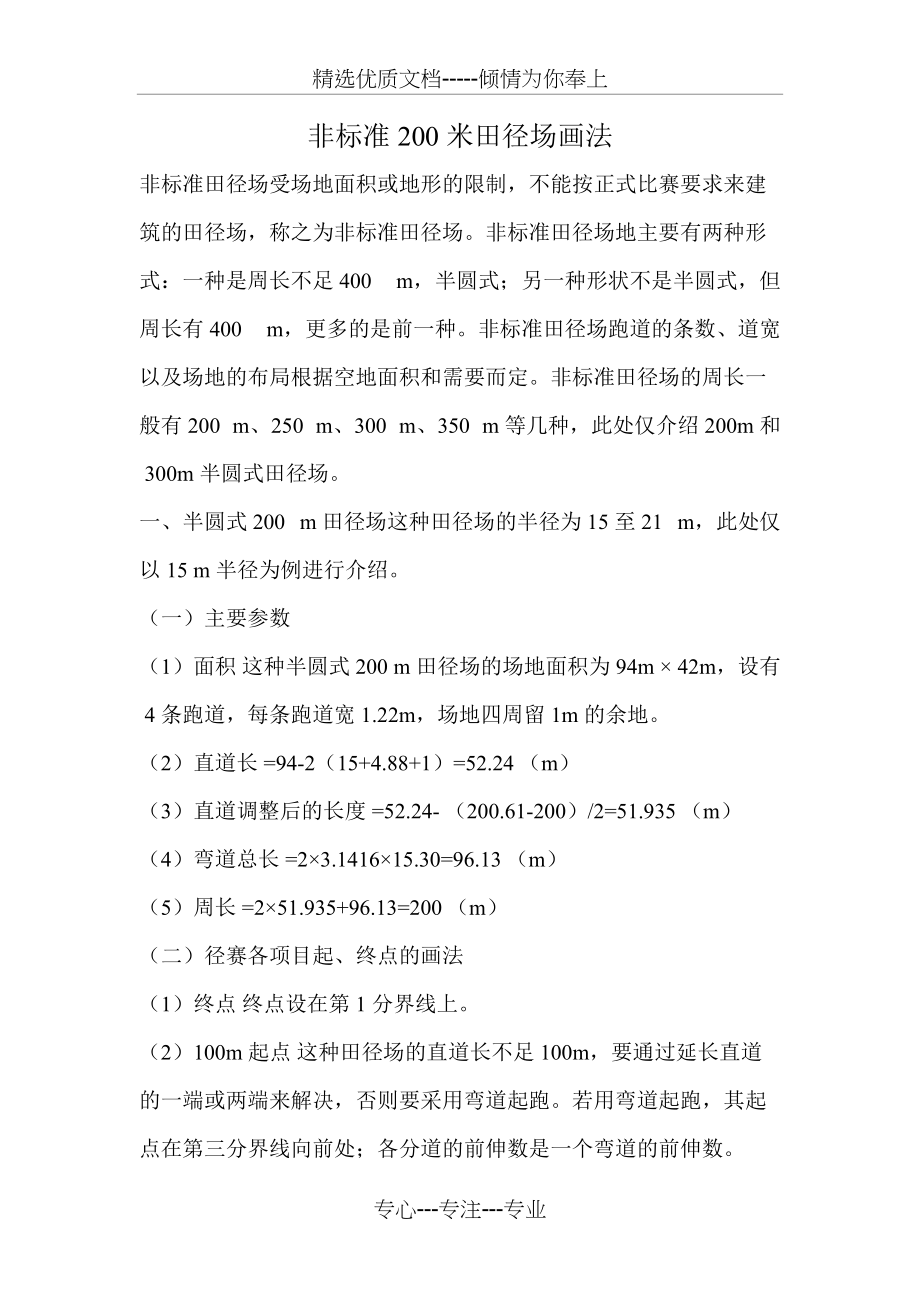

精选优质文档-----倾情为你奉上非标准200米田径场画法非标准田径场受场地面积或地形的限制，不能按正式比赛要求来建筑的田径场，称之为非标准田径场非标准田径场地主要有两种形式：一种是周长不足400 m，半圆式；另一种形状不是半圆式，但周长有400 m，更多的是前一种非标准田径场跑道的条数、道宽以及场地的布局根据空地面积和需要而定非标准田径场的周长一般有200 m、250 m、300 m、350 m等几种，此处仅介绍200m和300m半圆式田径场一、半圆式200 m田径场这种田径场的半径为15至21 m，此处仅以15 m半径为例进行介绍一）主要参数（1）面积这种半圆式200 m田径场的场地面积为94m 42m，设有4条跑道，每条跑道宽1.22m，场地四周留1m的余地2）直道长=94-2（15+4.88+1）=52.24（m）（3）直道调整后的长度=52.24-（200.61-200）/2=51.935（m）（4）弯道总长=23.141615.30=96.13（m）（5）周长=251.935+96.13=200（m）（二）径赛各项目起、终点的画法（1）终点终点设在第1分界线上2）100m起点这种田径场的直道长不足100m，要通过延长直道的一端或两端来解决，否则要采用弯道起跑。
若用弯道起跑，其起点在第三分界线向前处；各分道的前伸数是一个弯道的前伸数3）200m起点因为200m正好跑一圈，所以其起点在第一分界线处向前延伸；各分道前伸数与标准田径场400m跑道的前伸数完全相同4）400m起点在200m田径场，400m要跑两圈，所以采用分道跑两个弯道，然后通过抢道标志线后向里切入里道，再不分道跑的方法它的起点前伸数等于200m跑的前伸数加上切入差，所以要在第四分界线处根据第二分道以外各分道差画一条抢道标志线5）800m、3000m、5000m起点这三个赛跑项目不分道起跑它们的起点处是弧形，其画法与标准田径场的不分道跑的起跑线的画法相同，只是跑的圈数不同而已6）1500m起点1500m跑也是不分道起跑起跑处呈弧线，画在第三分界线向前处7）4 100m接力跑起点、接力区起点其起点同400m跑的起点，全程共跑两圈第一接力区为分道接力区，在第三分界线处，它们的距离和弯道的放射线长度见图2-2第二接力区在第一分界线前后各10m处第二棒运动员接棒后跑过第四分界线处的抢道标志线就可切入里道跑不再分道跑，故第一道接力区为公共接力区第三接力区在第三分界线前后10m的位置，也是公共接力区。
非标准田径场测画注意事项非标准半圆式田径场已经介绍了两种，因半径不同，还可有很多种这是因为受场地面积限制等原因，不能建成标准场但是场地的测画有许多相同之处在测画时，要注意以下几个方面1）在设计田径场的半径和直道时，要使它们之间互相协调、比例恰当，要根据面积大小进行验标要调整直道长，使半径为整数，一圈周长应为200m、250m、300m、350m等，各项目终点固定，便于安排起点2）分道跑项目主要是400 m以下各项或部分场地的800m项目除了100m外，其他各项目都至少要跑一个或两个弯道，各分道的弯道的前伸数，不管半径长短都是相同的，与标准的场地一样3）800m以上的项目不分道跑，起点在直道，是弧形线，要计算切入差，或有的需要经过弯道抢入里道的，也要计算切入差4）不分道起跑而起点在弯道上的，要根据渐开线原理计算各分道点，再连接成弧形起点线5）各种赛跑项目的起点、栏位和接力区的测画方法，是把它们跑的距离或前伸数，换算成弯道丈量的弧长或放射线丈量来确定6）分界线、基准点等基本参数以及线宽、道宽等画线及规格要求都与标准田径场地要求\相同专心---专注---专业。
