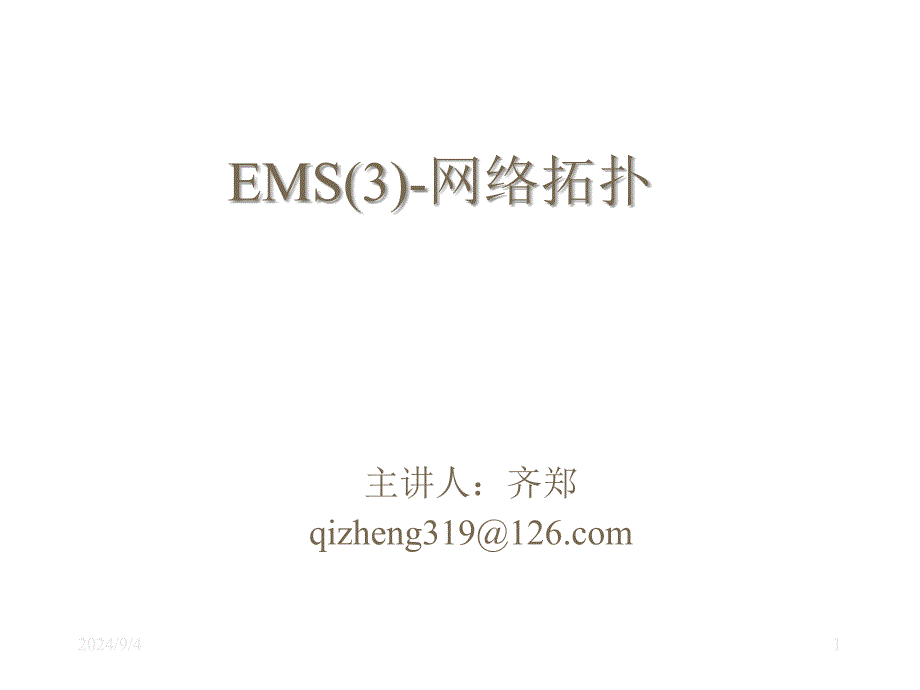

EMS(3)-网络拓扑主讲人：齐郑qizheng319@2024/9/41 如何描述电网的连接关系？2024/9/42 电力系统网络模型－节点模型w用电气连接点(Node)描述电力设备间的连接关系w实际电力系统计算的给定条件之一w设备分为单端设备、双端设备和节点w双端设备–线路（串联电抗器） ，变压器，开关，刀闸–描述：设备名 FROM node1 TO node2w单端设备–发电机，负荷，电容器，电抗器等–描述：设备名 AT node1–单端设备是一类特殊的双端设备，其一端固定为大地123ln1ln2ld1ln1 from node1 to node2ln2 from node2 to node3ld1 at node32024/9/43 双端电力设备w线路（串联电抗器）w变压器w开关w刀闸ABABABAB2024/9/44 单端电力设备w发电机w电容器GAAAw负荷w电抗器A2024/9/45 电力系统网络模型－节点模型的例子w开关 From TowA 1 2 wB 1 3wC 2 4 wD 3 5wE 4 6wF 5 6 2024/9/46 电力系统网络模型－典型节点模型w单母线分段 l双母线带旁路 2024/9/47 电力系统网络模型－典型节点模型(续)w四角接线 l倍半开关式接线 2024/9/48 电力系统网络模型－母线模型w在节点模型中去掉阻抗为零的元件（合并该类元件的首末节点）–闭合的开关和刀闸–极短的连接线w为什么需要母线模型？–大大简化分析计算w母线模型－－电力系统分析计算的基础2024/9/49 拓扑分析w根据开关、刀闸的开合状态，确定电力系统设备的电气连接关系w分析步骤–厂站的结线分析–系统的结线分析 w搜索方法–深度优先搜索(Depth First Search, DFS)–广度优先搜索(Breadth First Search, BFS)2024/9/410 网络拓扑分析w◆目的 — 利用元件的拓扑联结关系和遥信 值确定网络的拓扑岛w◆厂站拓扑分析w(开关–节点) + (开关状态) => (节点–母线)2024/9/411 2024/9/412 2024/9/413 w◆系统的拓扑分析www(支路–节点) + (节点–母线) => (支路–母线)w系统中，输电线路把同一电压等级的厂站联成一个拓扑岛。
2024/9/414 既有发电又有负荷，既有发电又有负荷，可运行的为活岛可运行的为活岛 不在运行的为死岛不在运行的为死岛 ◆活岛和死岛活岛和死岛◆网络拓扑的结果是产生一个可运行的网 络拓扑图(拓扑岛)2024/9/415 深度优先搜索方法1259346710811先儿孙再兄弟2024/9/416 先兄弟再儿孙广度优先搜索13456789102112024/9/417 。
