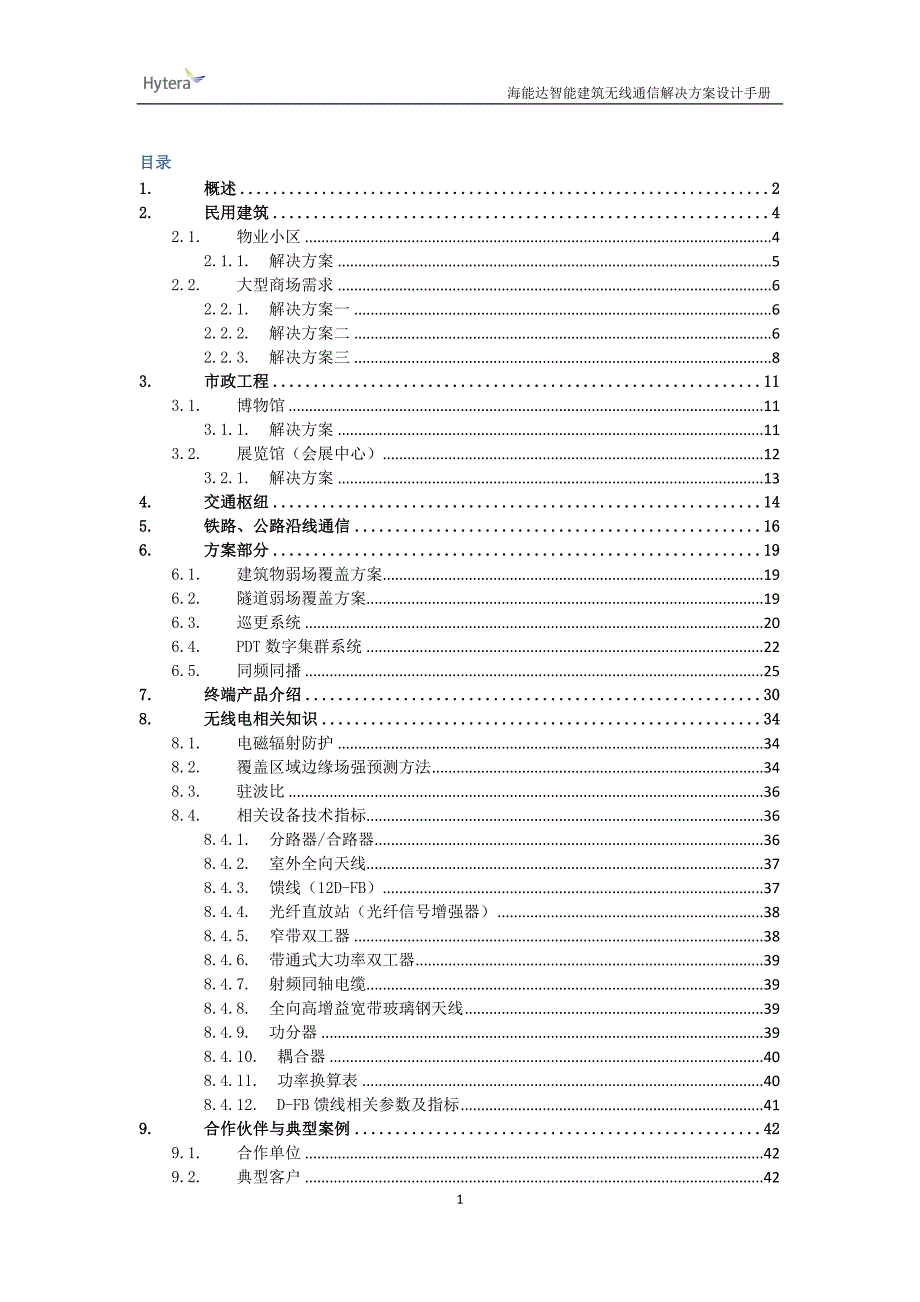

海能达智能建筑无线通信解决方案设计手册1目录目录1.1.概述概述2 2 2.2.民用建筑民用建筑4 4 2.1.物业小区 4 2.1.1.解决方案 5 2.2.大型商场需求 6 2.2.1.解决方案一 6 2.2.2.解决方案二 6 2.2.3.解决方案三 8 3.3.市政工程市政工程1111 3.1.博物馆 11 3.1.1.解决方案 11 3.2.展览馆（会展中心）.12 3.2.1.解决方案 13 4.4.交通枢纽交通枢纽1414 5.5.铁路、公路沿线通信铁路、公路沿线通信1616 6.6.方案部分方案部分1919 6.1.建筑物弱场覆盖方案.19 6.2.隧道弱场覆盖方案.19 6.3.巡更系统 20 6.4.PDT 数字集群系统 .22 6.5.同频同播 25 7.7.终端产品介绍终端产品介绍3030 8.8.无线电相关知识无线电相关知识3434 8.1.电磁辐射防护 34 8.2.覆盖区域边缘场强预测方法.34 8.3.驻波比 36 8.4.相关设备技术指标.36 8.4.1.分路器/合路器.36 8.4.2.室外全向天线.37 8.4.3.馈线（12D-FB）.37 8.4.4.光纤直放站（光纤信号增强器）.38 8.4.5.窄带双工器 38 8.4.6.带通式大功率双工器.39 8.4.7.射频同轴电缆.39 8.4.8.全向高增益宽带玻璃钢天线.39 8.4.9.功分器 39 8.4.10.耦合器 40 8.4.11.功率换算表 40 8.4.12.D-FB 馈线相关参数及指标41 9.9.合作伙伴与典型案例合作伙伴与典型案例4242 9.1.合作单位 42 9.2.典型客户 42海能达智能建筑无线通信解决方案设计手册21.1. 概述概述建筑智能化是由计算机技术，控制技术，通信技术三方融合的产物，在通信技术中，由于专业无线通信的及时性、灵活性、一呼百应等特点，无线通信在日常的生活、生产、安防、调度中得到广泛的应用，随着当代社会的生产环节越来越复杂，社会分工也日益精细，如何保障无线电信号在各类建筑系统内无缝覆盖，如何更快更好的提高通信效率，满足各类生产调度的需求，也成为了一个重要的课题。
本书主要根据各行业的应用特点、通信需求、不同规模以及产品与技术发展趋势，就目前应用较广的方案进行了汇总，方案分别介绍了应用最广的数字集群方案和弱场覆盖方案；同时针对如何覆盖信号屏蔽严重的区域以及如何解决分组调度需求复杂等问题，本书也做了专题介绍海能达通信股份有限公司成立于 1993 年，现有员工 2000 余名，是我国专业无线通信行业的龙头企业，也是全球领先的专业无线通信设备供应商海能达专注于对讲机终端、集群系统等专业无线通信设备的研发、生产、销售和服务，并提供整体解决方案公司的产品与解决方案广泛应用于政府公共安全部门、公用事业以及工商业的应急通信、指挥调度和日常工作通信等领域海能达不断追求技术创新，每年将销售额的 10%以上投入技术研发，在深圳与哈尔滨建有研发基地，现有 700 多名研发人员和 120 项技术专利、50 多项工业设计外观及实用新型专利公司是我国数字对讲机标准和警用数字集群通信标准（PDT）核心起草单位，在国内率先推出自主研发的系列 PDT、DMR 和 TETRA 数字无线通信产品海能达建立了覆盖全球大部分地区的营销网络，在国内建立了 20 个办事处，在海外设立了 8 个地区部和 20 多个代表处，并在美国和英国建有子公司。
公司与国内外 400 多家经销商建立了长期合作伙伴关系，产品销往全球 80 多个国家和地区海能达以品质和创新赢得客户，在国内警用集群市场，海能达占有率第一，先后为十多个省市的公安用户累计提供近 6000 集群信道，超过 30 万部集群终端；在商业用户市场，海能达的 HYT 品牌连续十多年销量领先，荣获“中国驰名商标” ，并在模拟对讲机出货量排名全球第三；海能达旗下的赛格通信，是国内领先的城市轨道交通无线通信系统集成厂商，先后为香港、广州、深圳和武汉等各大城市的地铁系统提供专业通信解决方案 在建筑领域，无论是体育场馆，会展中心或是商业综合体、高档物业小区，还是大型企事业生产单位，交通枢纽海能达都提供了成熟的无线通信解决方案，满足了广大业主在海能达智能建筑无线通信解决方案设计手册3生产调度、安保应急等多方面的工作需求海能达智能建筑无线通信解决方案设计手册42.2. 民用建筑民用建筑行业背景现代都市建筑物越来越高、越来越密集，而且多以钢筋混凝土为骨架，再加上全封闭式的外玻璃幕墙装修，无线电信号在其间受到阻挡而衰减，很难进行正常的室内通信；在一些高层建筑物的低层，基站信号通常较弱，存在部分盲区；某些超高建筑物的高层，也存在盲区；而地下停车场、地下商场、地铁、隧道等场所，通常都是盲区。
对于同一建筑体众多不同分工、不同用户的场合地上、地下等结构复杂，有风机房、配电室等，还有人防工程，墙体厚实，封闭严重，对无线信号的传输影响较大简单的手持式对讲机在直通使用在使用过程中，有很多盲区，会较大影响工作效率，造成诸多不便常见需求为达到在建筑体内对讲机使用人员随时随地的使用对讲机通讯，同时满足不同部门、不同单位的用户相互不干扰考虑今后系统扩容和多频点信号覆盖，所有的元器件设备和室内天线均采用多频点器件和线缆接口，并设计一定的功率分配余量在满足用户要求的前提下，尽量使用较低的输出功率，达到良好的覆盖效果参照中华人民共和国卫生部颁发“环境电磁波卫生标准” ，保护周围人员卫生健康设计中尽量做到结构复杂建筑体的室内场强均匀，并有足够的信号强度2.1.2.1.物业小区物业小区物业小区可分为城市内的多个高层建筑物业群或城郊占地较大物业群单站无线通信对讲系统主要用于小区的物业部门的使用高层建筑都建有地下停车库，其用户数量不多，一般中型物业部门使用量在 30-50 部对讲机海能达智能建筑无线通信解决方案设计手册52.1.1.2.1.1.解决方案解决方案中转台电源数模兼容RD980中转台接收双工器发射楼顶全向天线方案特点方案特点该方案结构简单、无人值守、造价低。
中转台前期可采用模拟模式、后期可升级到数字模式，提高设备的频谱利用率海能达智能建筑无线通信解决方案设计手册62.2.2.2.大型商场需求大型商场需求现在商场都处于经济繁华的地段，寸土寸金人员多，密集度较高同时建筑物结构也较为复杂，有地下室和地下停车场等同时在同一建筑物内各种业态较多需要无线通讯的人员也较多而且相互之间不希望受到外界干扰2.2.1.2.2.1.解决方案一解决方案一地下一层地上一层地上二层地上三层地上四层楼顶全向天线合路器分路器系 统 电 源RD980 二RD980 三 RD980 四RD980 一基站部分接 收 机 电 缆宽带双工器发 射 机 电 缆上图为 4 信道的中继系统系统由供电部分、信道机部分、及合路、分路、宽带双工器、天馈部分组成方案特点：方案特点：各部内部通话不会影响到其它部们的通话四个部门可在同时分别在一、二、三、四信道发起通话，相互之间不干扰、不影响该系统适合多个部门，希望部门内部通讯不受其它部门干扰2.2.2.2.2.2.解决方案二解决方案二对于建筑结构较为复杂，建筑面积超大的建筑体，解决方案一不能够完全解决建筑体内的无线电信号覆盖问题，通过增加弱场覆盖设备弥补建筑体内的无线电的信号盲区。
海能达智能建筑无线通信解决方案设计手册7信道机信道机信道机信道机双路电源双路电源近端 单元远端单元远端单元双工器4分路器 4合路器光分路器二功分器室内天线耦合器全向天线2F3F4F5F通讯机柜方案特点方案特点该方案不用增加新的信号源，设备安装灵活，能有针对性的对个别盲区进行覆盖该设备安装简单适合多信道通信系统的盲区覆盖海能达智能建筑无线通信解决方案设计手册82.2.3.2.2.3.解决方案三解决方案三中转台电源数模兼容RD980中转台接收双工器发射天线分支中转台电源数模兼容RD980中转台接收双工器发射天线分支中转台电源数模兼容RD980中转台接收双工器发射天线分支TCP/IP网络A楼B楼C楼方案特点：方案特点：针对信道单一，且用户数量不多，且覆盖面积超大的场合或相隔 3-5 公里的多栋建筑体内需要互联互通随着通信技术的飞速发展、网络技术日趋成熟，国内各个行业已经根据各自的工作需要，建设了不同制式，不同规模的无线通信系统但是由于各种无线通信网络的功能比较单一，现代的调度指挥系统需要实现多种手段互联互通，统一调度，急需一套将传统、IP 、无线组号码智能融合，统一编号管理，统一指挥调度系统。
海能达数字无线互联系统，是一套全新网络数字通信系统该系统利用现有计算机网络资源，将独立、分散无线通信资源，通过 IP 网络进行合理连接，把所有系统所有资源统一到一个平台，实现管理和综合应用，不再受空间无线电频率资源限制，也不再受通讯距离的限制，可实现统一调度指挥和调度由于 IP 网络布置灵活，该方案可灵活应用于广域网络（如：北京与上海 2 点或多点互通） ，也可应用于局域网络（大楼内地下 3 层与地上 20 楼互通，多栋相互独立且相距一定距离的建筑体的互联互通） 可用于链状覆盖，也可用于面状覆盖广域网络的多点覆盖，如下图所示海能达智能建筑无线通信解决方案设计手册9数字IP中转台数字IP中转台数字IP中转台IP调度台IP网络IP网络IP网络IP网络LAN成成都都广广州州上上海海北北京京局域网的覆盖，如下图所示中转台电源数模兼容RD980中转台接收双工器 发射TCP/IP网络中转台电源数模兼容RD980中转台接收双工器 发射B2FB1FL2FL6FL10FL14FL18FL22F海能达智能建筑无线通信解决方案设计手册10海能达数字 IP 无线通信系统，利用用户已有的计算机网络，无需额外的传输链路，是一种快捷、灵活、方便、性能可靠的高性价比的移动通信解决方案。
海能达智能建筑无线通信解决方案设计手册113.3. 市政工程市政工程市政工程是指市政设施建设工程市政设施是指在城市区、镇（乡）规划建设范围内设置、基于政府责任和义务为居民提供有偿或无偿公共产品和服务的各种建筑物、构筑物、设备等3.1.3.1.博物馆博物馆博物馆是征集、典藏、陈列和研究代表自然和人类文化遗产的实物的场所并对那些有科学性、历史性或者艺术价值的物品进行分类，为公众提供知识、教育和欣赏的文化教育的机构、建筑物、地点或者社会公共机构无线电通信系统作为博物馆内重要的通讯手段，保障工作人员在管理、安保等方面发挥着重要作用博物馆因为馆藏一些重要的物品，需要安保人员定时的巡逻查看，遇到问题需要及时与中控室联系针对安全巡查管理工作中容易出现的漏洞和弊端，使用无线对讲机作为巡更机，通过系统的控制中心实现实时巡更，系统可以显著地提高安全巡更工作的质量和管理水平,避免因管理漏洞而造成的经济损失3.1.1.3.1.1.解决方案解决方案海能达智能建筑无线通信解决方案设计手册12方案特点方案特点非接触式无线巡更系统–将巡更和对讲完美结合，解放了双手实时巡更–实现式实时巡更功能，实时显示巡更点的巡更状态；方便灵活–增减巡更登记点方便灵活，只需安装射频巡更登记牌即可，无须埋线，节约成本。
巡更距离更远 – 巡更对讲机可在 30 米内自动识别巡更点的 ID 丰富的查询功能 – 可以定期查询巡更对讲机人员的考勤记录，方便管理软件免维护–系统提供数据库自动备份机制，丰富的自动备份策略部署可实现周备份、月备份同时还提供手工备份和数据库恢复的功能巡更地图分区管理 –在同一个界面上自定义不同的巡更地图巡更自动核查功能–管理软件自动对巡更数据进行分析并提供丰富的查询功能TS-6200 实时巡更系统有着无法比拟优点，适用于楼宇及小区物业、商场、超市、酒店、大厦、厂矿、企事业单位等防火、防盗、保安巡检巡更系统，。
