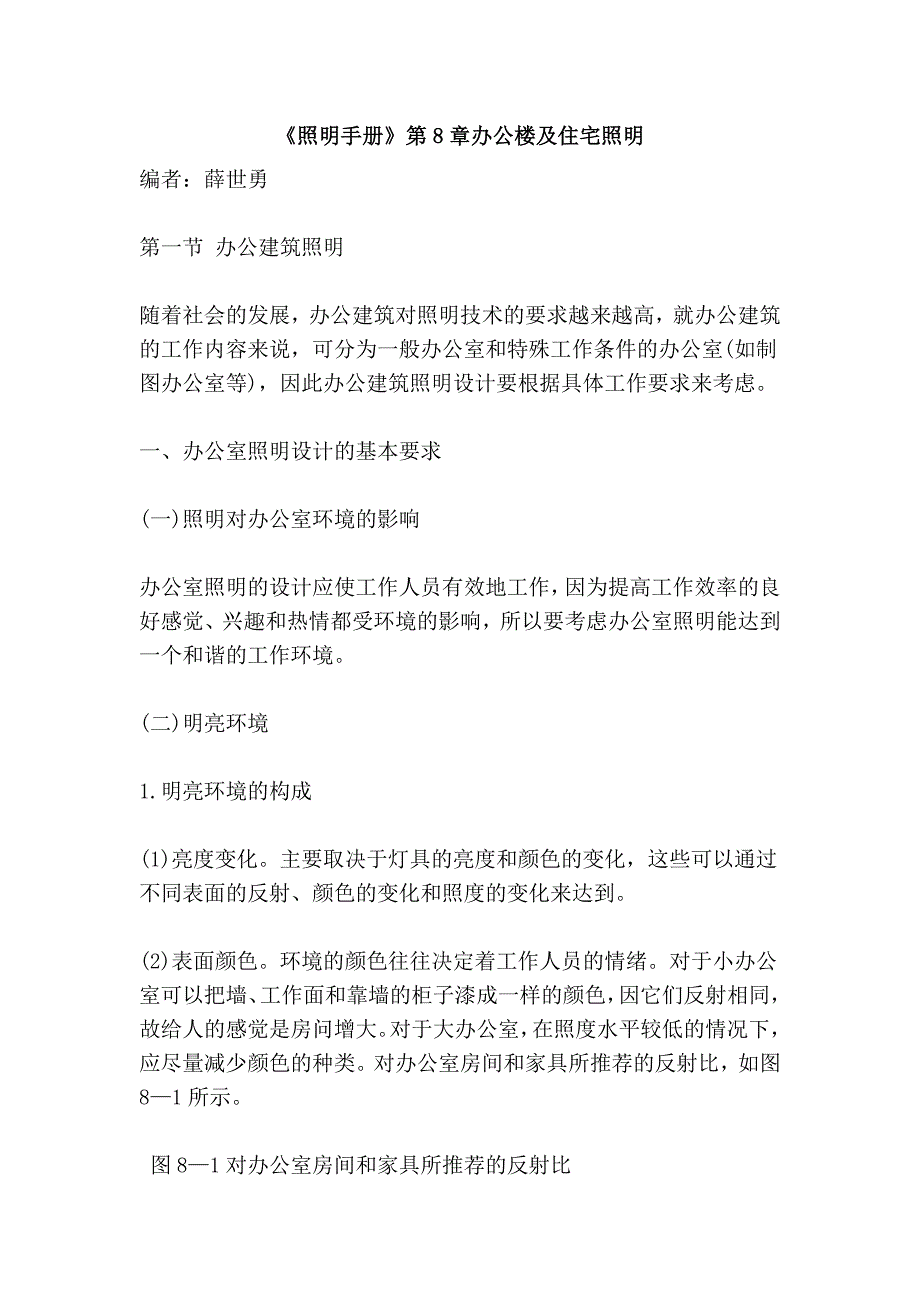

《《照明手册照明手册》》第第 8 8 章办公楼及住宅照明章办公楼及住宅照明编者：薛世勇第一节 办公建筑照明随着社会的发展，办公建筑对照明技术的要求越来越高，就办公建筑的工作内容来说，可分为一般办公室和特殊工作条件的办公室(如制图办公室等)，因此办公建筑照明设计要根据具体工作要求来考虑一、办公室照明设计的基本要求(一)照明对办公室环境的影响办公室照明的设计应使工作人员有效地工作，因为提高工作效率的良好感觉、兴趣和热情都受环境的影响，所以要考虑办公室照明能达到一个和谐的工作环境二)明亮环境1.明亮环境的构成(1)亮度变化主要取决于灯具的亮度和颜色的变化，这些可以通过不同表面的反射、颜色的变化和照度的变化来达到2)表面颜色环境的颜色往往决定着工作人员的情绪对于小办公室可以把墙、工作面和靠墙的柜子漆成一样的颜色，因它们反射相同，故给人的感觉是房问增大对于大办公室，在照度水平较低的情况下，应尽量减少颜色的种类对办公室房间和家具所推荐的反射比，如图 8—1 所示图 8—1 对办公室房间和家具所推荐的反射比(3)光源颜色它包括色温、显色指数两个含义1)色温一般办公室照明光源的色温选择在 3300～5300K 之间比较合适。
2)显色指数办公室照明光源的一般显色指数选择在 60～80 的范围内，同时还要考虑初期投资、安装维修费用及节能等因素2.照明质量(1)亮度比室内空间的识别，正是因为有了亮度比办公室照明设计应注意平衡总体亮度与局部亮度的关系，以满足使用要求办公室照明所推荐的亮度比，见表 8—1表 8—1 办公室照明所推荐的亮度比 表面类型之间亮度比①工作面与邻近物体之间1：1／3工作面与较远的暗表面之间1：1／10工作面与较远的亮表面之间l：10①这些比例是指最大值，一般地说，所取数值低一些为宜2)反射比办公室内表面反射比推荐值详见表 8—2少量的鲜艳色彩，其反射比应较低，而且所占面积仅达 10％以下，可以用来使照明既具有重点又具有多样性，但是应避免在视场内出现大面积的饱和色彩表 8—2 办公室内表面反射比推荐值 表面类型反射比(％)顶棚表面①80墙壁40～70家具25～45办公室机器设备25～45地板20～40①推荐值仅指涂层而言，吸声材料的平均总反射比要低一些GB 50034--2004《建筑照明设计标准》规定了反射比，即长时间工作的房间，其表面反射比宜按表 8—3 选取表 8—3 工作房间表面反射比 表面名称反射比(％)顶棚60～90墙面30—80地面10～50作业面20～60(3)视觉舒适度的评价。
办公室工作人员视线往往在水平线以下或者与水平线相重合为此，需要确定下列因素的相对效应1)灯具的平均亮度有视频显示终端的工作场所照明应限制灯具中垂线以上不小于 65o 高度角的亮度灯具在该角度上的平均亮度限值宜符合表 8—4 的规定表 8—4 灯具平均亮度限值 屏幕分类IⅡⅢ屏幕质量好中等差灯具平均亮度限值(cd／m2)≤1000≤200注 1.本表适用于仰角不大于 15o 的显示屏2.对于特定使用场所，如敏感的屏幕或仰角可变的屏幕，表中亮度限值应用在更低的灯具高度角(如 55o)上3.屏幕分类见 ISO 9241—72)灯具相对于直前方视线的位置这些因素的综合效果就是视觉舒适度，表明对照明系统的满意程度，即坐在房间后半部中间位置朝水平方向观看时，认为照明效果是舒适者所占的百分比从眩光角度考虑，视觉舒适度在 70 以上认为是满意的4)眩光限制眩光限制对于办公建筑照明设计非常重要为限制视野内过高亮度或对比引起的直接眩光，规定了直接型灯具的遮光角，见表 8—5，适用于长时间有人工作的房间或场所内表 8—5 直接型灯具的遮光角 光源平均亮度(kcd／m2)遮光角(o)光源平均亮度(kcd／m2)遮光角(o)1～2020～50101550～500≥5002030办公建筑常用房间或场所的不舒适眩光应采用统一眩光值 UGR 评价，办公建筑 UGR 最大允许值宜符合表 2—10 的规定。
三)照度的选择照度应按照国家标准 GB50034-2004《建筑照明设计标准》确定，标准虽然比原标准 GBJ 133—1990 有所提高，但比发达国家的标准还有一定差距，另外我国地区经济差别较大，采用照度要结合实际情况所以照度的选择应注意以下几点：(1)在确定照度时，不仅考虑视力方面，而且对心理方面的需要程度也必须考虑周到2)根据实际情况需要，对高档办公楼，其照度值应取高值，对于普通办公楼可取低值表 8—6 给出了国内外办公楼建筑照度标准值比较表，以供参考四)照明节能建立节约型社会，照明节能也非常重要办公建筑设计已有节能规范，照明节能在电气设计中应被广泛重视作为强制性规范条文，GB 50034--2004《建筑照明设计标准》规定了办公建筑照明功率密度值不应大于表 8—7 的规定当房间或场所的照度值高于或低于表 8—7 规定的对应照度值时，其照明功率密度值应按比例提高或折减表 8-7 办公建筑照明功率密度值 房间或场所照明功率密度(W／m2)对应照度值(1x)现行值目标值普通办公室119300高档办公室、设计室1815500会议室119300营业厅1311300文件整理、复印、发行室119300档案室87200由于我国还是发展中国家，因此将办公室分普通办公室和高档办公室两种类型是符合我国国情的，而且更加有利于节能，但局部发达地区还是可以参照一些国外标准，表 8—8 给出了办公建筑国外照明功率密度值对比值。
表 8—8 办公建筑照明功率密度值单位：W／m2 房间或场所新标准 GB 50034--2004北京绿色照明规程DBJ01—607—_200113美国 ASHRAE／IES NA～90.1-1999日本节能法 1999俄罗斯 MTC 磁.01—1998照明功率密度对应照度(1x)现行值目标值普通办公室11930011.84(封闭)2025高档办公室18155002013.99(开敞)会议室11930016.1420营业厅131130015.073055文件整理、复印、发行室11930025档案室87200二、办公室照明设计要点(一)照明方式照明方式可分为一般照明、分区一般照明和局部照明其适用原则应按照 GB 50034—2004《建筑照明设计标准》的规定要求二)照明灯具选择办公室选择照明灯具要考虑如下问题：(1)注意照明环境中的亮度比问题2)注意灯具的布置灯具的最大间距，因灯型而异荧光灯原则上不大于 3m灯与墙壁的问隔，采用图 8—2 所示的灯具间距的 1／2 为宜三、特殊工作条件办公室的照明设计问题(一)大空间办公室照明大空间办公室通常被家具隔成许多单独的工作空间其照明设计一般不考虑办公用具的布置，只提供均匀的一般照明，但应注意眩光的限制。
由于文件柜等容易给工作面造成阴影，这样就需要用台灯等来克服同时可用调光器控制这些灯具，达到节能的目的由于有一般照明和局部照明，所以要注意亮度比的问题二)个人办公室照明个人办公室是一个人占有的小空间，所以顶棚灯具亮度不那么重要，可以根据办公桌的布置进行照明设计，但是最好在办公室任何位置都有良好的照明三)带视频显示终端的办公室照明随着现代化办公设备进入办公室，越来越多地运用视频显示终端，其工作环境需要不同的照明由于视频显示终端的屏幕与垂直面成 20角左右摆放，屏幕上的背景时常变化，周围物品的亮度(如终端键盘、纸张、操作者的衣服、灯具和窗户)均会对屏幕产生影响，所以这种办公室的照明应有不同的方法1.一般照明要求(1)照度要求水平工作面的照度不宜超过 5001x如果要求超过5001x，可加局部照明来达到2)亮度要求如下：1)对于直接和间接照明系统：①顶棚表面亮度不超过1370cd／m2；②顶棚表面(除去灯具自身的情况)的亮度比不超过20：12)纸面与视频显示终端屏幕之间的亮度比不超过 1：1／33)视频显示终端屏幕上具有潜在反射的垂直面应妥善调整，其反射比最大不超过 50％3)视觉环境要求如下：1)窗户应加窗帘，以克服室外过高的亮度。
2)灯具布置应合理，使屏幕上的反射眩光达到最小2.照明系统的要求(1)灯具为达到视觉舒适概率所要求的亮度，可加有机玻璃板或格栅等来控制铝合金格栅能减小屏幕的反射，一般格栅方格尺寸以38～50mm 为宜2)可用间接照明方式，但顶棚的反射比要高，如用白色表面3)要注意照明的均匀性四)绘图办公室照明绘图办公室对照明质量要求较高，如果照明不好，绘图工具往往会造成阴影，影响工作效率1.照明质量选择间接照明和半直接照明方式能减小阴影采用直接照明方式亦同样有效，但必须在绘图桌侧面进行照明，以减少光幕反射采用可降低光幕反射的灯具，适当地安排灯具的位置例如在两排灯之间的区域内可以减少光幕反射，而在灯的下方则会增加这种反射，以避免使光从观察者的上方或前方反射过来对光幕反射中角度关系的分析，见图 8—3图 8—3 对光幕反射中角度关系的分析2.辅助照明采用安装在绘图桌上带摇臂的绘图灯进行辅助照明，可根据实际情况调整，消除阴影五)档案室照明档案室应考虑水平、倾斜和垂直三个工作面的照明档案室均匀照明是为水平工作面服务的，同时在档案柜上可设置局部照明，并由附近的单独开关控制六)盥洗间照明盥洗间不需要均匀照明灯具的布置应使镜子周围有足够的光线，并使光线尽量集中在大小便池上以便于清洗。
七)共场所照明办公建筑的公共场所一般包括入口门厅、电梯厅、走廊和楼梯间公共场所的照明一般点亮时问较长，更要注意节能1.入口门厅照明办公建筑的第一印象通常由人口门厅体现照明既要符合建筑上的要求，又要考虑减小室内外亮度的变化入口门厅常采用玻璃等修饰材料，造成很高的反射，这种情况采用壁灯较合适如果采用镜面玻璃材料，更要注意反射眩光的问题为使人眼能适应进出办公楼时的亮度变化，一般照明宜采用调光设备设计时应与建筑师配合，选择合适的建筑材料和灯具2.走廊照明走廊照明不要造成由相邻场所往返的人眼不舒适线状灯具(如荧光灯)横跨布置能使走廊显得更亮3.楼梯间照明楼梯问灯具的布置应减小台阶处的阴影和人眼视线上的眩光，特别要考虑灯具维修方便第二节居住建筑照明设计居住建筑是人们重要的生活环境居住建筑照明直接关系到人们的日常生活，它与人们的年龄、心理和要求有关本节偏重于介绍标准较高的住宅公寓和别墅的照明设计，也可供普通住宅照明设计参考一、明亮环境的设计光线是居住建筑的一个重要因素，不仅要利用它来达到视觉上的舒适，而且还要从它所照亮的环境中获得情绪上的反响高照度照明常常造成令人兴奋的气氛，低照度的照明则容易造成松弛、亲切的气氛。
光的颜色是构成环境气氛的重要因素之一一)居住建筑照明设计所要考虑的因素(1)居住者的年龄和人数2)视觉活动形式3)工作面的位置和尺寸4)应用的频率和周期5)空间和家具的形式6)空间的尺寸和范围7)结构限制8)建筑和电气规范的有关规定要求9)节能考虑二)照明设计要求(1)照明质量要求，是指视觉舒适度的考虑、眩光的限制、光的颜色及其显色性的选择2)照度值的确定3)日光的利用率4)灯具的形式二、照明标准(一)照明质量1.亮度比相对独立的视觉范围由三个区域组成(见图 8—4)，第一区是工作面(即图 8—4 中的 1 区)，第二区是紧围绕着工作面的区域(即图 8—4中的 2 区)，第三区是总的环境(即图 8—4 中的 3 区)三个区的亮度比不合适，将使人心烦、疲劳，甚至有观看困难的感觉学习、阅读、缝纫或其他需满足视觉要求(特别是持续时问较长)的视觉活动，其场所中的亮度比不应超过表 8—9 中规定的范围表 8—9 视觉工作区域亮度比 区域亮度比区域亮度比2 区(1)理想比例(2)最小容许比例1 区工作面的 1／3～1①1 区工作面的 1／5～1①3 区(1)理想比例(2)最小。
