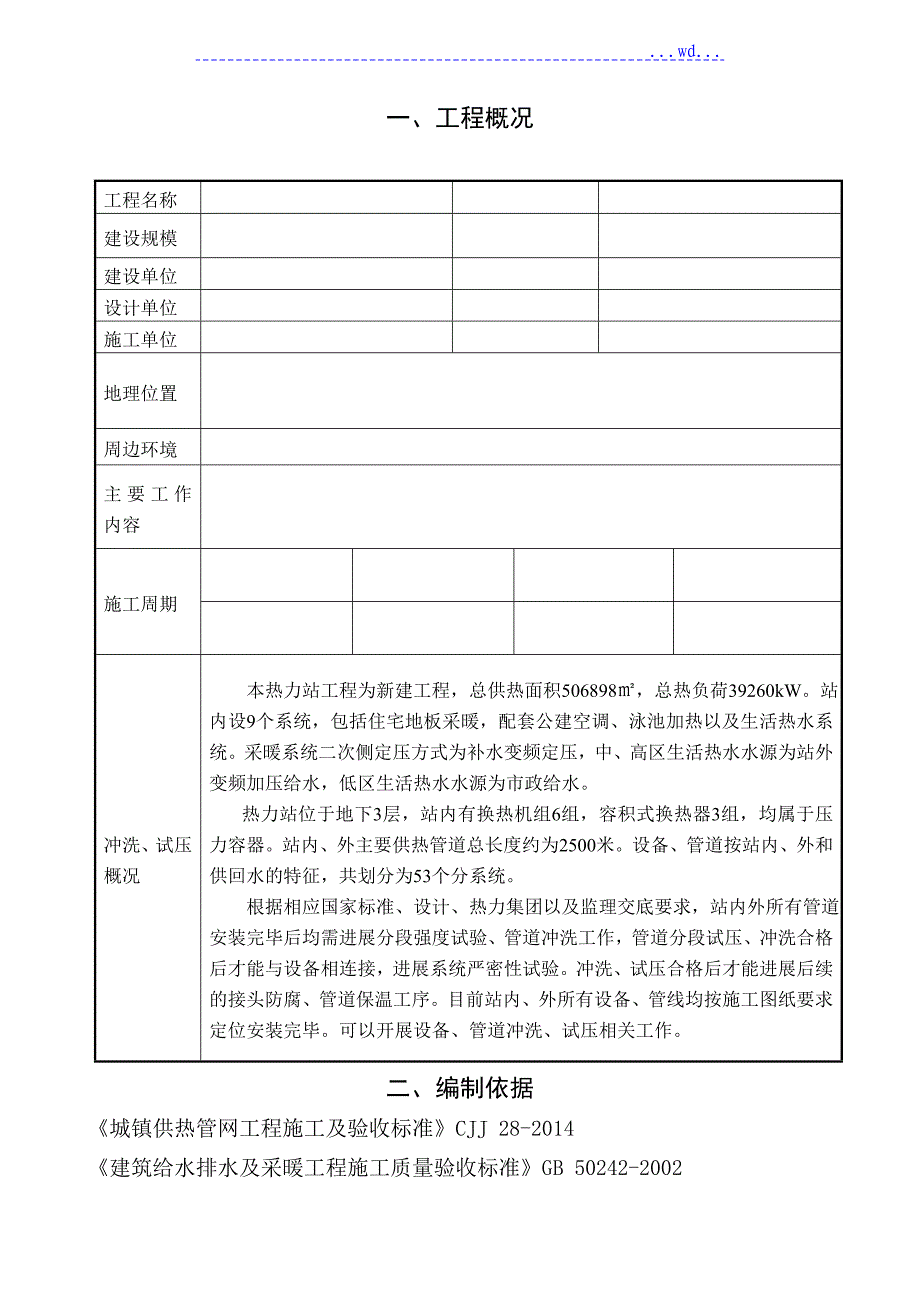

...wd...一、工程概况工程名称建设规模建设单位设计单位施工单位地理位置周边环境主要工作内容施工周期冲洗、试压概况 本热力站工程为新建工程，总供热面积506898㎡，总热负荷39260kW站内设9个系统，包括住宅地板采暖，配套公建空调、泳池加热以及生活热水系统采暖系统二次侧定压方式为补水变频定压，中、高区生活热水水源为站外变频加压给水，低区生活热水水源为市政给水热力站位于地下3层，站内有换热机组6组，容积式换热器3组，均属于压力容器站内、外主要供热管道总长度约为2500米设备、管道按站内、外和供回水的特征，共划分为53个分系统 根据相应国家标准、设计、热力集团以及监理交底要求，站内外所有管道安装完毕后均需进展分段强度试验、管道冲洗工作，管道分段试压、冲洗合格后才能与设备相连接，进展系统严密性试验冲洗、试压合格后才能进展后续的接头防腐、管道保温工序目前站内、外所有设备、管线均按施工图纸要求定位安装完毕可以开展设备、管道冲洗、试压相关工作二、编制依据《城镇供热管网工程施工及验收标准》CJJ 28-2014 《建筑给水排水及采暖工程施工质量验收标准》GB 50242-2002热力站工程 热机 施工图施工组织设计三、冲洗、试压工作准备〔一〕组建机构1、组织机构框图工程经理作业总指挥安全主管现场专职安全员质量检查员设备厂家专业工程师现场专业技术人员现场安全巡检试压冲洗专业施工班组2、人员准备序号岗位配备人数负责工作内容人员关系1作业总指挥1名施工安排、施工协调、下达相关施工指令对所有参与人员按岗位、工种、工作性质进展管理。
2安全主管1名负责冲洗、试压全阶段的安全监视、检查、管理工作直接收理各岗位专职安全员，指定检查重点和提醒各参加单位本卷须知5专职安全员2名负责冲洗、试压全阶段的安全检查工作，催促技术人员做好相关交底，对现场作业过程中出现的不安全现象做出制止承受安全主管发出的工作指令并落实反响，直接监视管理区域内人员的不安全状态发现人、物存在安全隐患发出命令并及时通知安全主管6专业技术人员2名负责对各个专业人员的安全技术交底工作执行技术总工、作业总指挥的调度和发出的工作指令对现场专业施工人员进展技术指导对现场不按要求施工的现象进展纠偏试压冲洗专业施工班组11名进展冲洗、试压全过程的专业实施者执行技术交底内容，按各方要求进展施工发现问题及时反响至总指挥或专业技术人员7设备机组厂家工程师1名对设备试压的相关技术参数提出合理建议，防止损伤原设备协助专业技术人员，对试压工作的各项数据参数进展盯控，发现问题及时反响至总指挥或专业技术人员8质检员2名检查操作人员的施工工艺、质量标准的执行情况检查试压设备的状态，检查冲洗质量对现场各工序的质量情况进展盯控管理，发现问题及时催促整改重大问题及时反响至总指挥或工程经理合计20人〔二〕材料机具准备 完本钱次冲洗、试压作业所需的施工机具和材料见下表：序号名称规格数量备注1试压泵3DSY402台4MPa2冲洗泵ISG100-65-201台7.5Kw3压力表Y100-4.02块4MPa4压力表Y100-2.52块2.5MPa5阀门DN10011个6电焊机300A2台7氩弧焊机1台8气割设备氧气、乙炔2套9对讲机4部〔三〕现场准备 1、作业现场在地下一层至地下三层换热站内、外，采用封闭式管理，作业过程中设专人看守各个出入口，制止闲杂人员进入。
2、相关作业人员的安全帽、安全带、护目镜等防护装备配备齐全3、地表排水口应按要求放置，并做好醒目标识〔四〕试压、冲洗水源 冲洗、试压用水源位于地表，管径DN50，管径较小，与地下三层的热力站相距较远，试验条件有限故采取将水引至站内软水水箱内储存，再采用水泵从水箱内抽水加压送水的方式满足各个系统的打压、冲洗工作〔五〕排污泄水 冲洗、试压完成后的水通过排水沟进入集水坑，泵送出站外地表合理位置进展排放四、冲洗、试压工艺方法 需要进展冲洗、试压的管道约2500m，进展试压的设备16组，按系统进展划分，管道强度试验和冲洗分为53个系统进展，严密性试验分为10个系统进展站内排水沟、集水坑已经布置完成，可以用作冲洗、试压以后废水的收集和排出〔一〕工艺流程制定打压、冲洗方案所用设备、材料进场资料，特种作业人员的相关证件，专项方案、技术交底等资料上报总包、监理且审核合格升压设备、临时管道、堵板安装室外水源接至换热站内下步工序合格设备、管道严密性试验升压设备、临时管道、堵安装质量检查合格合格合格合格管道，设备连接管道冲洗强度试验〔二〕试压、冲洗方式方法1、管道强度试验〔1〕作业准备：管道分段焊接完成，并按标准要求通过探伤检测合格。
进展管道试压前，首先检查站外水源是否畅通，是否满足试压的供水要求检查地沟无阻塞，确保泄水后排水通畅各打压分系统应贴有明显标识有没专人负责试压相关记录工作检查试压泵的工作状态是否正常，选用4.0 MPa的弹簧压力表2块，2.5 MPa的弹簧压力表2块，表的精度为1.5级压力表使用前必须经过北京市第四检测所检测合格，保证在使用过程中读数准确无误〔2〕连接：被试压系统的管道与试压设备相连接，经相关人员初步检查，确定系统连接与系统图纸相符，不得错接、漏接检查无误后，在系统上安装相关试压设备，接通试压输水管试压所用的各类阀门、压力表均已安装在试压系统中〔3〕注水：一次线压力试验时，压力泵安装于站内分水器的主管上，压力表应安装于注水口位置和末端排水口附近二次线压力试验时压力泵安装于站外负一层管道接口位置，压力表安装于注水口位置、各个出水口部位附近先将试压管道注满水，试压水宜低进高出，待低位的泄水阀有水流出后，关闭泄水阀，确保排气阀为翻开状态，此时可以连续向管道内注水，放气门放置在管道系统的最顶端，在注水过程中每个放气门设1名值班人员看管，一旦发现此处有水从放气门溢出，立即关闭放气门，稳定1小时后，翻开放气阀门看是否有空气排出，如有则继续注水，直到放气阀出水为止，关闭放气门，停顿注水。
〔4〕检查：系统注水完毕后，不要立即展开试压工作，应先检查注满水后的设备各接头部位有无渗漏水现象，假设存在问题，泄水修复〔5〕升压：检查系统充水无异常后，可以开场升压工作，强度试验所用压力应为1.5倍设计压力，且不得小于0.6MPa控制升压泵，先把压力升至试压压力的一半，专业人员、质量人员对试压系统进展一次全面检查，假设存在问题，泄水修复假设无异常责，可继续升压至实验压力的3/4，在做一次全面检查，无异常时再升至实验压力〔6〕稳压：升到试验压力，稳压10min无渗漏、无压降后降低至设计压力，稳压30min无渗漏、无压降，则判定试压系统合格压力稳定后观察管道各焊接点以及法兰连接点的情况，如无渗漏则判定为合格如出现渗漏水现象，则直接判定为试压实验不合格，此时标记好问题部位，泄水修复后重新进展试压〔7〕排水：试压合格后，可停顿压力泵，系统内压力降低到标准气压后，撤除盲板，翻开泄水阀、排气阀，将系统内的积水排尽，过程中系统内不得形成负压，泄水由地沟将水引流至集水坑统一排出站外〔8〕压力试验合格后应填写供热管道水压试验记录、设备强度和严密性试验记录记录格式参照CJJ-28-2014范附录A表A.0.28表A.0.2的规定进展记录。
系统的设计压力，管道强度试验压力参数见下表: 序号系统名称系统运行压力强度试压压力1一次侧1.57MPa2.5MPa2二次侧住宅北环低区采暖1.191.79MPa3二次侧住宅北环高区采暖1.612.42MPa4二次侧住宅南环低区采暖1.181.77MPa5二次侧住宅南环高区采暖1.572.36MPa6二次侧配套公建空调0.721.08MPa7二次侧低区生活热水0.480.72MPa8二次侧中区生活热水1.051.58MPa9二次侧高区生活热水1.552.33MPa10二次侧泳池加热0.701.05MPa2、管道冲洗〔1〕作业准备：管道冲洗使用的其他装置已安装完成，并应经检查合格为了保证足够的冲洗流速，利用站内已安装完成的软化水箱作为储水装置，利用一台ISG100-65-20型管道泵作为冲洗水泵，进展管道冲洗前，首先检查冲洗用水的蓄水量是否满足一次冲洗的要求冲洗前管内可提前蓄水，并随时进展补水，以保证冲洗水源充足检查地沟有无阻塞，确保冲洗用水可以通畅排往集水坑，集水坑内的排水泵运行正常，确保能够将冲洗废水及时排出已按系统名录对冲洗系统进展划分，并贴有明显标识专人负责冲洗相关记录工作明确冲洗进、排水管规格要求：水力冲洗进水管的截面积不得小于被冲洗管截面积的50% ,排水管截面积不得小于进水管截面积。
管道冲洗进水、排水管管径大小的选用见下表：序号被冲洗管管径进水管管径排水管管径备注1DN350DN250DN2502DN300DN250DN2503DN250DN200DN2004DN200DN150DN1505DN150DN125DN1256DN125DN100DN100〔2〕连接：冲洗应按主干线、支干线分别进展，依次进展冲洗冲洗水宜高进低出，二次管线冲洗入水口位置在负一层甩出的管口位置，一次管线冲洗入水口位置在站内分集水器处管道高位管道冲洗排水口位置位于站内管道低位冲洗时宜按设备使用时介质的流向连接进水口冲洗前检查管路上流量计、仪表及过滤器滤滤网等已经拆下并妥善存放不能与管道同时清洗的设备、容器及仪表管等应隔开或撤除〔3〕冲洗：冲洗用水应干净无杂质采用ISG100-65-20大功率循环泵从储水装置抽水通过连接好的冲洗管道对被冲洗管道依次进展冲洗，保证冲洗用水的平均流速≥1m/s观察排水样中固形物的含量及水质接近或等于冲洗用水中固形物的含量及水质为合格一条管道冲洗合格后，在切换到另一条管道冲洗 被冲洗管道的长度和管径见下表：序号管道系统名称管径长度〔m〕备注1站内北环高、低区采暖一次供水DN20036.312站内配套公建采暖一次供水DN10019.043站内南环高、低区采暖一次供水DN20018.83DN1004站内泳池采暖一次供水DN8011.35站内生活热水一次供水DN25065.52DN200DN125DN100。
