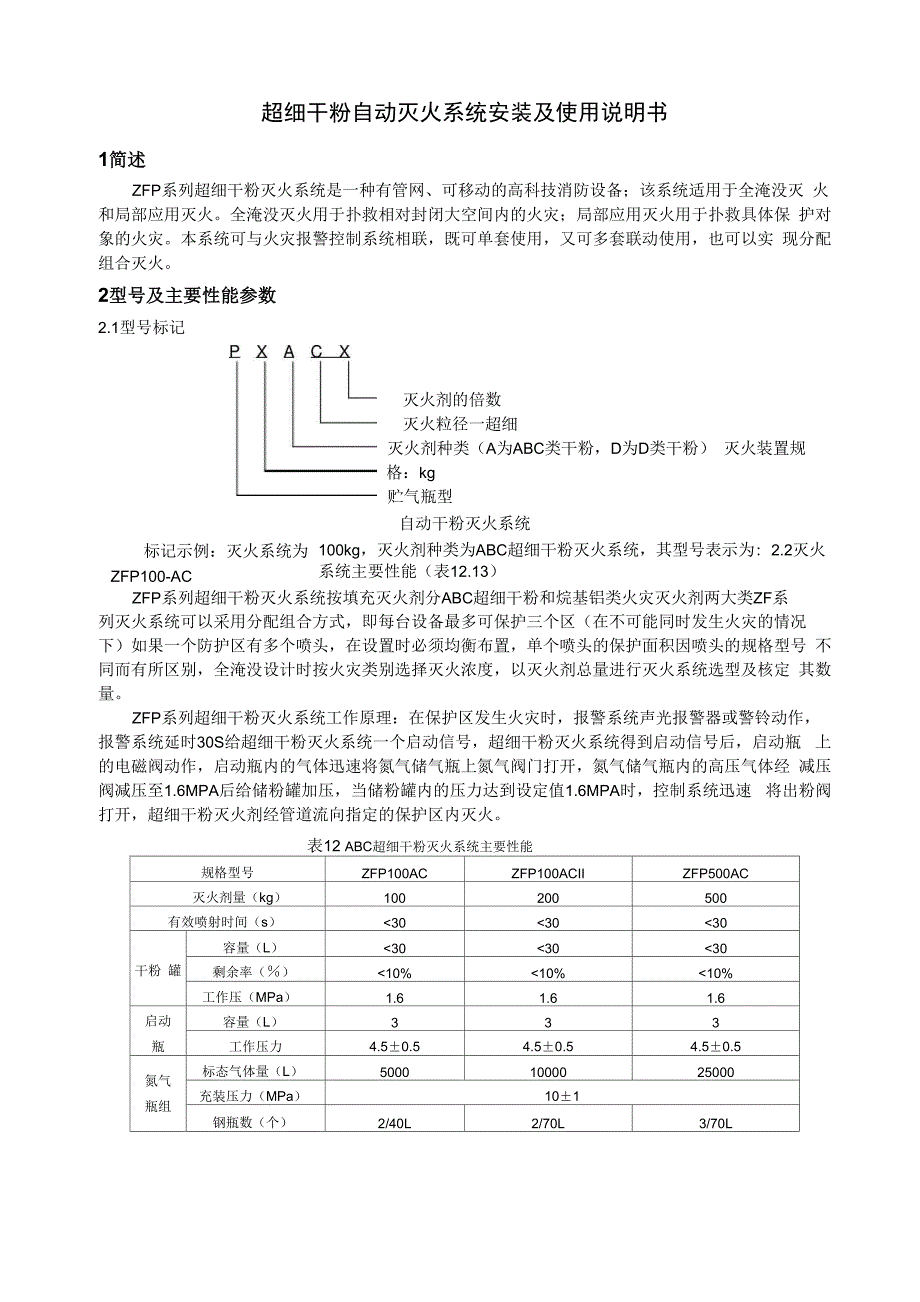

超细干粉自动灭火系统安装及使用说明书1简述ZFP系列超细干粉灭火系统是一种有管网、可移动的高科技消防设备；该系统适用于全淹没灭 火和局部应用灭火全淹没灭火用于扑救相对封闭大空间内的火灾；局部应用灭火用于扑救具体保 护对象的火灾本系统可与火灾报警控制系统相联，既可单套使用，又可多套联动使用，也可以实 现分配组合灭火2型号及主要性能参数2.1型号标记灭火剂的倍数灭火粒径一超细灭火剂种类（A为ABC类干粉，D为D类干粉） 灭火装置规格：kg贮气瓶型自动干粉灭火系统标记示例：灭火系统为ZFP100-AC100kg，灭火剂种类为ABC超细干粉灭火系统，其型号表示为: 2.2灭火系统主要性能（表12.13）ZFP系列超细干粉灭火系统按填充灭火剂分ABC超细干粉和烷基铝类火灾灭火剂两大类ZF系列灭火系统可以采用分配组合方式，即每台设备最多可保护三个区（在不可能同时发生火灾的情况 下）如果一个防护区有多个喷头，在设置时必须均衡布置，单个喷头的保护面积因喷头的规格型号 不同而有所区别，全淹没设计时按火灾类别选择灭火浓度，以灭火剂总量进行灭火系统选型及核定 其数量ZFP系列超细干粉灭火系统工作原理：在保护区发生火灾时，报警系统声光报警器或警铃动作， 报警系统延时30S给超细干粉灭火系统一个启动信号，超细干粉灭火系统得到启动信号后，启动瓶 上的电磁阀动作，启动瓶内的气体迅速将氮气储气瓶上氮气阀门打开，氮气储气瓶内的高压气体经 减压阀减压至1.6MPA后给储粉罐加压，当储粉罐内的压力达到设定值1.6MPA时，控制系统迅速 将出粉阀打开，超细干粉灭火剂经管道流向指定的保护区内灭火。
表12 ABC超细干粉灭火系统主要性能规格型号ZFP100ACZFP100ACIIZFP500AC灭火剂量（kg）100200500有效喷射时间（s）<30<30<30干粉 罐容量（L）<30<30<30剩余率（％）<10%<10%<10%工作压（MPa）1.61.61.6启动瓶容量（L）333工作压力4.5±0.54.5±0.54.5±0.5氮气瓶组标态气体量（L）50001000025000充装压力（MPa）10±1钢瓶数（个）2/40L2/70L3/70L减压阀流量（Nm3/h）120014002500型号YQKG-866YQKG-866525Q44-57输粉 部件 （喷嘴）输粉网型号Q641F-16P型号，工作压力（MPa）DN15, 0.4-1.4喷射速率（kg/s）1-5使用温度范围（°C）-20~+50 低温材料：-40~+50表13烷基铝类火灾灭火剂灭火系统主要性能（应用于化工危险场所）规格型号ZFP100-ADZFP100-ADHZFP100-ADIIIZFP500-ADZFP500-AD II灭火剂量（kg）1002003005001000局部保护面积（川）<20<20<60<100<200喷射剩余率（％）<15有效喷射时间（s）<30<30<30<30<30贮气瓶工作压力（Mpa）10±110±110±110±110±1粉罐水压试验压力（Mpa）2.4贮气瓶水压试验压力（Mpa）22.5使用温度范围（C）-20〜+55低温材料：-40〜+55启动电源（V）DC243超细干粉灭火系统与报警系统组成管网自动灭火系统1. 启幼酒2. 电磴£动曬3. 驱酣剋4. 氮气瓶头期S言动控制盒6. .fit®7. 安全:泄爪装置密集代管压力衷9.集气骨10排空阀II宝金阀12. 粉灌压力志13. 压力控制器14. 输朝管15-吹扫進吒球阀16. 信才反馈器17. 出番阀18. 掰?t19. 低压徵止球御20. 减小蓋灭火控制器B 屬温探川器 也感烟撮测焉 麗声光报粹器 匸寸释放指示灯 回紧習启停按用 旦控制模决图28超细干粉灭火系统喷头布置示意4安装与调试4.1安装前的检查现场安装前，应按下列要求对系统进行检查：① 灭火系统及火灾报警控制设备的型号、规格、数量应符合设计要求。
② 各组件的铭牌应清晰，不缺少文字③ 各组件外观应完好无损④ 贮气瓶内充装的压力应符合设计要求（见表10）⑤ 粉罐上的压力控制器的工作压力值应符合设计要求（1.6Mpa）4.2灭火系统的安装① 按要求组装输粉管、喷头等，并检查其它接连部位，要求紧固不松动有密封要求的螺纹连 接处，应采取密封措施② 为防误喷，在灭火系统出厂时，制造厂已将启动瓶上的电磁启动阀安装有保险销安装完毕 应将启动瓶上的电磁启动阀安装的保险销去掉③ 灭火系统装配好后，应按设计要求置于保护区内规定的位置当采用多喷头时，喷头宜置于 防护区上方，并尽量均衡布置④ 按设计要求，火灾报警控制设备及控制线路，应安装牢固，线路连接正确⑤ 火灾自动报警控制器及自动灭火系统按其使用说明书进行安装调试⑥ 本灭火系统上设有管道吹扫装置，系统全部安装完毕后，应开启吹扫装置对管道进行吹扫干净 后关闭吹扫装置4.3灭火系统的调试① 将启动瓶上的电磁启动阀和气动球阀上的控制线路拆开，分别接上DC24V灯泡，再将灭火 系统内启动器与火灾报警控制设备线路相连按下紧急启动按钮，电磁启动阀处灯泡应显亮， 再手动调节粉罐上的压力控制器（向压力值减小的方向调），使其接通，此时气动球阀上的控 制阀处的灯泡应显亮，否则线路有故障，应及时排除。
② 上述检查无误后，将灯泡拆除，按要求将灭火装置内启动电磁阀、压力控制器，启动器等处 线路接好，并将粉罐上的压力控制器的压力值调回原来位置（1.6Mpa）,再将火灾报警控制 器与灭火装置设备连接，便可投入正常使用注意：在安装、调试过程中和投入使用前，严禁将灭火装置电磁启动阀连接线接入控制器， 以免意外情况发生时，导致误喷，在调试过程中应将灭火装置中的电磁启动阀连接线端子用假负 载连接，多次调试或试运行无误后，方可接入电磁启动阀试运行期间应将火灾灭火控制器的工 作状态设定为“手动”工作状态5系统的使用5.1灭火系统的启动方式为自动控制、手动控制和机械应急手动控制三种① 在保护区无人看守的情况下，可将火灾灭火控制器的选择开关置于“自动”位置，灭火系统便处 于自动探测、自动报警及自动释放灭火剂灭火状态② 当保护区有人看守时，可将火灾灭火控制器的选择开关置于“手动”位置当火灾探测器发 出火灾信号后，将信号传递到火灾灭火控制器，控制器启动现场的声光报警器，使其发出声、 光报警信号，而灭火系统不启动经人员确认火灾，按下防护区附近的紧急启动按钮或火灾 灭火控制器上的启动按钮时，灭火系统启动，释放灭火剂灭火。
③ 特殊情况时，可拔出贮气瓶上电磁启动阀上的保险卡片，下压手柄，贮气瓶有压气体便进入 粉罐，待粉罐上压力控制器动作并发出声响时，再用扳手开启释放阀（气动球阀）或用手按下气动球阀上的红色按钮（不松开），灭火系统便可释放灭火剂灭火5.2火灾报警控制器平时需与220V外接交流电源相连接当外接电源停电超过24小时，应及时对 备用电瓶充电，否则将影响系统的正常运行6维护与保养6.1运输中，应让灭火系统呈直立状态，严禁倒置、卧置搬运时，应轻放、轻卸，严禁野蛮搬运 6.2本灭火系统使用温度为-20°C〜+55°C启用时，灭火系统应放在干燥通风处，防止曝晒、雨淋或 接触腐蚀性物质6.3用户应定期组织经过培训的专人对贮气瓶、火灾探测器、灭火控制器等进行检查① 贮气瓶的检查：用扳手松动压力表下方的锁紧螺母（松动大约1圈即可），此时压力表便能显 示瓶内压力（压力值低于设计要求的20%时应重新加压）检查完毕，应将螺母重新旋紧② 火灾探测器，灭火控制器的检查:检查前应先拆开启动瓶上电磁启动阀上的连线，接上DC24V 的灯泡，再按灭火控制器说明上的规定进行检查检查完毕后，将接上的灯泡拆除，再按要 求将线路还原接好。
③ 气动球阀的检查：用扳手来回开启气动球阀，要求开启灵活，无卡死等异常情况检查完毕, 气动球阀应呈关闭状态6.4灭火系统一经开启喷射，必须重新再充装6.5每次再充装或每五年应对粉罐、启动瓶及贮气瓶等进行水压强度试验合格后，方可重新组装 使用6.6灭火系统的检修必须由公安消防监督部门认可的专业厂家进行6.7维护、保养过程中，发现疑问，应及时与本公司取得联系以便协助解决7注意事项7.1无关人员切勿拆卸及调动灭火系统或火灾报警控制器等，以免影响正常使用7.2灭火系统释放灭火剂前，所有人员应在延时期内撤离现场灭火完毕排除烟尘后，方可进入现场 7.3更换灭火系统的有关部件，必须使用厂方提供的合格品，不得随意代用。
