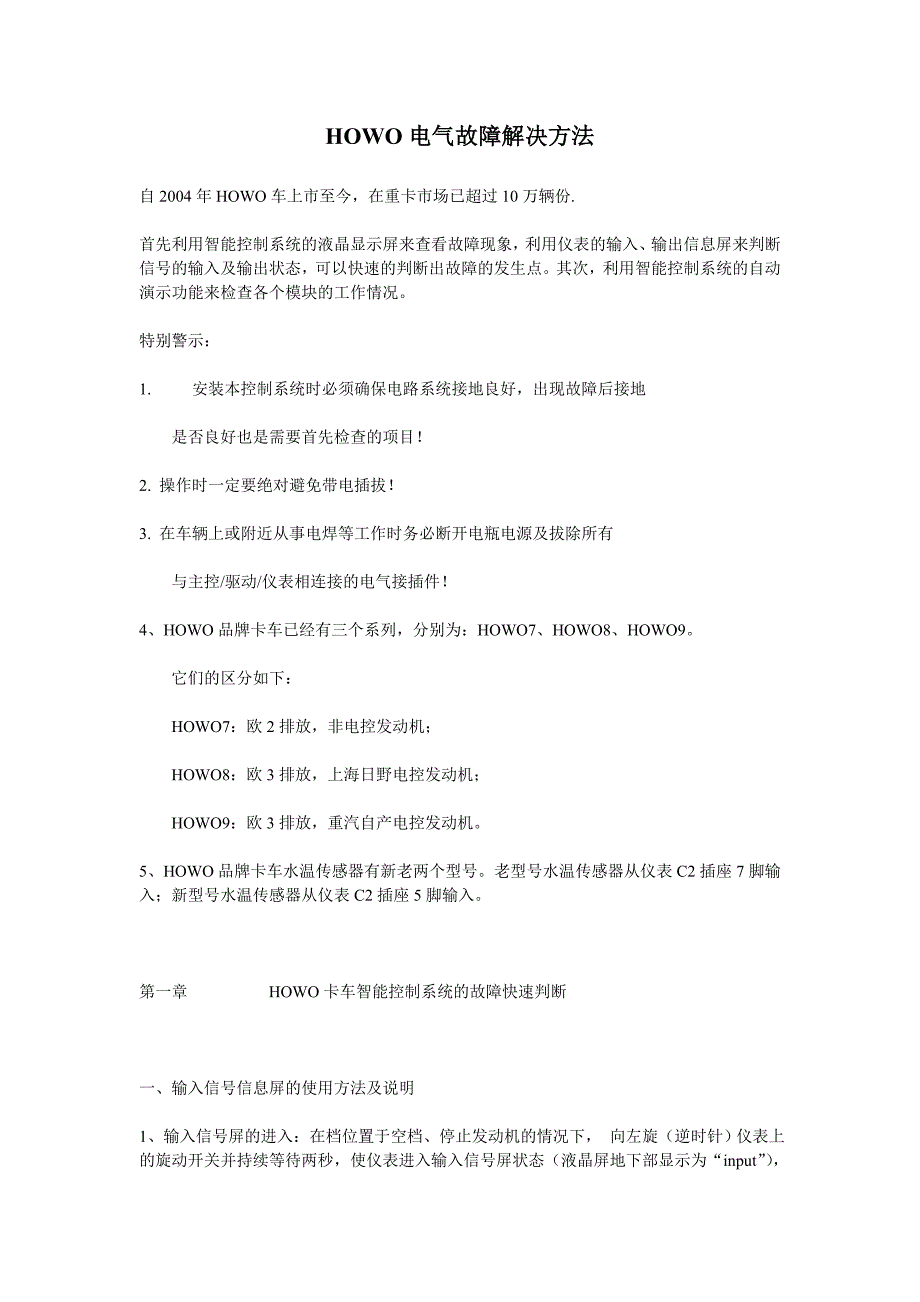

HOWO 电气故障解决方法自 2004 年 HOWO 车上市至今，在重卡市场已超过 10 万辆份.首先利用智能控制系统的液晶显示屏来查看故障现象，利用仪表的输入、输出信息屏来判断信号的输入及输出状态，可以快速的判断出故障的发生点其次，利用智能控制系统的自动演示功能来检查各个模块的工作情况特别警示：1. 安装本控制系统时必须确保电路系统接地良好，出现故障后接地是否良好也是需要首先检查的项目！2. 操作时一定要绝对避免带电插拔！3. 在车辆上或附近从事电焊等工作时务必断开电瓶电源及拔除所有与主控/驱动/仪表相连接的电气接插件！4、HOWO 品牌卡车已经有三个系列，分别为：HOWO7、HOWO8、HOWO9它们的区分如下：HOWO7：欧 2 排放，非电控发动机；HOWO8：欧 3 排放，上海日野电控发动机；HOWO9：欧 3 排放，重汽自产电控发动机5、HOWO 品牌卡车水温传感器有新老两个型号老型号水温传感器从仪表 C2 插座 7 脚输入；新型号水温传感器从仪表 C2 插座 5 脚输入第一章 HOWO 卡车智能控制系统的故障快速判断一、输入信号信息屏的使用方法及说明1、输入信号屏的进入：在档位置于空档、停止发动机的情况下， 向左旋（逆时针）仪表上的旋动开关并持续等待两秒，使仪表进入输入信号屏状态（液晶屏地下部显示为J“input”） ，此时会有蜂鸣器响一声，然后再向右旋（顺时针）动开关，有蜂鸣器响后即可将显示的内容保留 10 分钟以上。
2、液晶屏的显示内容：当进入输入信息屏功能时，此时液晶屏上将显示“0”和“1” 字符的组合，当为“0” 时，表示没有相应的功能，当为“1” 时，表示有相应的功能确认在车上进入输入信号屏时液晶屏上只显示“0”和“1”两个数字 3 操作开关，输入信号屏上总应有一位在“0—>1”变化如果没有，就说明开关或开关到控制板之间的引线有问题，以便查找二、输出信号信息屏的使用及说明 1．输出信号屏的进入在空档的情况下，向左旋仪表上的旋动开关并持续等待两秒，液晶屏进入翻屏状态，每旋动一次将翻屏一次当液晶显示屏下部的显示为“output ” 时，即为输出信号屏，此时会有蜂鸣器响一声，然后向右旋动开关，当蜂鸣器响一声后即可将显示内容保留 10 分钟以上2． 显示内容输出信号屏显示分两部分：输出功能定义和参数定义液晶屏的显示内容：当进入输出信息屏功能时，此时液晶屏上将显示“0”和“1” 字符的组合，当为“0” 时，表示相应的功能没有输出，当为“1” 时，表示有相应的功能输出在车上进入输出信号屏时液晶屏上只显示“0”和“1”两个数字3 操作功能开关，输出信息屏上总应有一位在“0—>1”变化，如果有变化，但还是无功能，就说明负载或控制板到负载的引线有问题。
注意：操作倒车灯，制动灯，后雾灯时，如有故障显示，输出信号屏将无变化， 应去查灯泡或控制板与灯泡之间的引线三、为了快速对各种信号指示及灯驱动情况进行检查，在智能控制系统上设有自动演示模式利用自动演示模式我们可以方便的查看仪表及仪表内的指示灯、外部灯光及灯泡是否完好：?1、 进入自动演示方法： J停止发动机工作、将钥匙处于 3 档、档位置于空档、所有翘板开关全部关闭、不踩制动、洗涤泵不工作、将驾驶室门打开，抬起远光灯点动开关（此时远光灯亮）保持约 8 秒钟2、 自动演示过程： 有关灯将轮流驱动：位置灯－制动灯/倒车灯亮－后雾灯/工作灯亮－前雾灯/近光灯亮?周而复始 ） 与此同时，仪表则是所有指示灯挨个发亮，及 6 个表头从 0 到最大值反复来回摆动，信息显示屏这时进行“行车屏” 、 “输入信息屏” 、 “输出信息屏”反复的切换显示3、 退出自动演示模式：将钥匙开关关闭或启动发动机，即可将自动演示模式退出4 通过自检功能可判断外部的灯光及仪表的各种显示是否正常第二章 、 在仪表上显示的故障情况检修指南一、 影响控制系统正常工作的故障u 仪表显示“主控通信故障”Ø 检测主控板 LS2 插座（共 24 个脚，白色）第 3 脚 15#、第 4 脚 30#电源线（红白）是否有电压输入（24~30V） ；Ø 检测主控板 LS2 插座（共 24 个脚，白色）第 19 脚地线（棕色）是否接地良好；Ø 检测主控板 LS2 插座（共 24 个脚，白色）第 24 脚通信线（浅兰红）与仪表C1 插座（共 8 个脚，黑色）第 4 脚通信线（浅兰红）是否互连接触良好，是否有断路或搭铁现象；u 仪表显示“驱动通信故障”Ø 检测驱动板 JPC 插座（共 6 个脚，白色）第 3 脚通信线（浅兰红）与仪表 C1插座（共 8 个脚，黑色）第 4 脚通信线（浅兰红）是否接触良好，是有断路或搭铁现象；u 仪表显示“驱动板模块过热”Ø 驱动板内温度过高，先停止驱动，等待驱动板内温度降低到正常状况。
Ø 检测是否灯多接，超出设定功率，主车单侧标准功率 21W×2+5W，挂车单侧J21W二、 继电器驱动输出故障u 仪表显示“间歇雨刮故障”Ø 检测继电器 J7（双联继电器，共 5 个脚）是否已经损坏；Ø 保险丝 F5_2 是否已经熔断；Ø 驱动板 JPG 插座（共 10 个脚，黑色）第 4 脚间歇雨刮输出线（棕浅兰）到雨刮电机之间线束是否有搭铁现象u 仪表显示“空调电源故障”Ø 检测继电器 J3 是否已经损坏；Ø 保险丝 F5_3 是否已经熔断；Ø 驱动板 JPG 插座（共 10 个脚，黑色）第 1 脚空调电源输出线（黑红）到风机之间线束是否有搭铁现象u 仪表显示“远光灯故障”Ø 检测继电器 J4、J14 是否已经损坏；Ø 保险丝 F5_5、F6_4 是否已经熔断；Ø 驱动板 JPG 插座（共 10 个脚，黑色）第 5 脚和 JPI 插座（共 6 个脚，白色）第 2、3 脚远光灯输出线到灯泡之间线束是否有搭铁现象。
u 仪表显示“位置灯故障”Ø 检测继电器 J9、J10 是否已经损坏；Ø 保险丝 F6_1、F6_2 是否已经熔断；Ø 驱动板 JPG 插座（共 10 个脚，黑色）第 7 脚和 JPI 插座（共 6 个脚，白色）第 1 脚位置灯输出线到灯泡之间线束是否有搭铁现象u 仪表显示“前雾灯故障”Ø 检测继电器 J5 是否已经损坏；JØ 保险丝 F6 _3 是否已经熔断；Ø 驱动板 JPG 插座（共 10 个脚，黑色）第 9 脚前雾灯输出线（灰黑黄）到到灯泡之间线束是否有搭铁现象u 仪表显示“近光灯故障”Ø 检测继电器 J8、J13 是否已经损坏；Ø 保险丝 F5_4、F6_5 是否已经熔断；Ø 驱动板 JPG 插座（共 10 个脚，黑色）第 3 脚和 JPI 插座（共 6 个脚，白色）第 6 近光灯输出线到灯泡之间线束是否有搭铁现象三、 中小功率输出故障u 仪表显示“制动灯故障”Ø 制动灯灯泡损坏。
Ø 制动灯输出线断路或搭铁Ø 驱动板 JPH 插座（共 8 个脚，白色）第 6 脚制动灯输出线（黑红）连接 30#电源，查看有几个灯泡亮，多拆少补若没有灯泡亮，查看输出线到灯泡之间是有断路或搭铁现象u 仪表显示“倒车灯故障”Ø 倒车灯灯泡损坏Ø 倒车灯输出线断路或搭铁Ø 给驱动板 JPH 插座（共 8 个脚，白色）第 8 脚倒车灯输出线（黑白）连接 30#电源，查看有几个灯泡亮，多拆少补若没有灯泡亮，查看输出线到灯泡之间是否有断路或搭铁现象u 仪表显示“后雾灯故障”Ø 后雾灯灯泡损坏Ø 后雾灯输出线断路或搭铁JØ 给驱动板 JPH 插座 7 脚后雾灯输出线（黄绿白）连接 30#电源，查看有几个灯泡亮，多拆少补若没有灯泡亮，查看输出线到灯泡之间是否有断路或搭铁现象u 仪表显示“空档阀故障”Ø 空档阀损坏；Ø 出现故障时，查驱动板 JPF 插座（共 12 个脚，白色）第 8 脚空档阀输出线（黑绿紫）到电磁阀之间是否有搭铁现象。
u 仪表显示“轮差阀故障”Ø 打开轮差翘板开关，仪表马上显示“轮差阀故障” ，则检查驱动板 JPF 插座（共 12 个脚，白色）第 10 脚轮差阀输出线（黑绿红）到轮差阀之间是否有搭铁现象Ø 打开轮差翘板开关，大约八秒钟后仪表后显示“轮差阀故障”并且轮差到位指示灯闪亮此时用一根搭铁线连接到轮差到位开关插头，Ø 如果故障仪表显示故障消除并且轮差到位指示灯常亮，表明轮差到位开关损坏Ø 如果故障没有消除则检查驱动板 JPE 插座（共 28 个脚，黑色）12P_第 3 脚轮差到位信号线（棕浅兰红）到轮差到位开关之间的连接是否良好u 仪表显示“轴差阀故障”Ø 打开轴差翘板开关，仪表马上显示“轴差阀故障” ，则检查驱动板 JPF 插座（共 12 个脚，白色）第 9 脚轴差阀输出线（黑绿白）到轴差阀之间是否有搭铁现象Ø 打开轴差翘板开关，仪表八秒后显示 “轴差阀故障”并且轴差到位指示灯闪亮连接地线到轴差到位开关插头；Ø 如果故障仪表显示故障消除并且轮差到位指示灯常亮，表明轴差到位开关损坏；Ø 如果故障没有消除则检查驱动板 JPE 插座（共 28 个脚，黑色）12P_第 8 脚轴差到位信号线（棕浅兰白）到轴差到位开关之间的连接是否良好。
u 仪表显示“全驱阀故障”Ø 打开全驱翘板开关，仪表马上显示“全驱阀故障” ，则检查驱动板 JPF 插座（共 12 个脚，白色）第 12 脚全驱阀输出线（黑绿灰）到全驱阀之间是否有搭铁现象Ø 打开全驱翘板开关，仪表八秒后显示 “全驱阀故障”并且全驱到位指示灯闪亮J连接地线到全驱到位开关插头；Ø 如果故障仪表显示故障消除并且全驱到位指示灯常亮，表明全驱到位开关损坏；Ø 如果故障没有消除则检查驱动板 JPE 插座（共 28 个脚，黑色）12P_第 10 脚全驱到位信号线（棕浅兰灰）到全驱到位开关之间的连接是否良好u 仪表显示“取力器阀故障”Ø 打开取力器翘板开关，仪表马上显示 “取力器阀故障 ”，则检查驱动板 JPF 插座（共 12 个脚，白色）第 11 脚取力器阀输出线（黑绿黄）到取力器阀之间是否有搭铁现象Ø 打开取力器翘板开关，仪表八秒后显示“取力器阀故障”并且取力器到位指示灯闪亮连接地线到取力器到位开关插头；Ø 如果故障仪表显示故障消除并且取力器到位指示灯常亮，表明取力器到位开关损坏；Ø 如果故障没有消除则检查驱动板 JPE 插座（共 28 个脚，黑色）12P_第 9 脚取力器到位信号线（棕浅兰黄）到取力器到位开关之间的连接是否良好。
四、 传感器类故障u。
