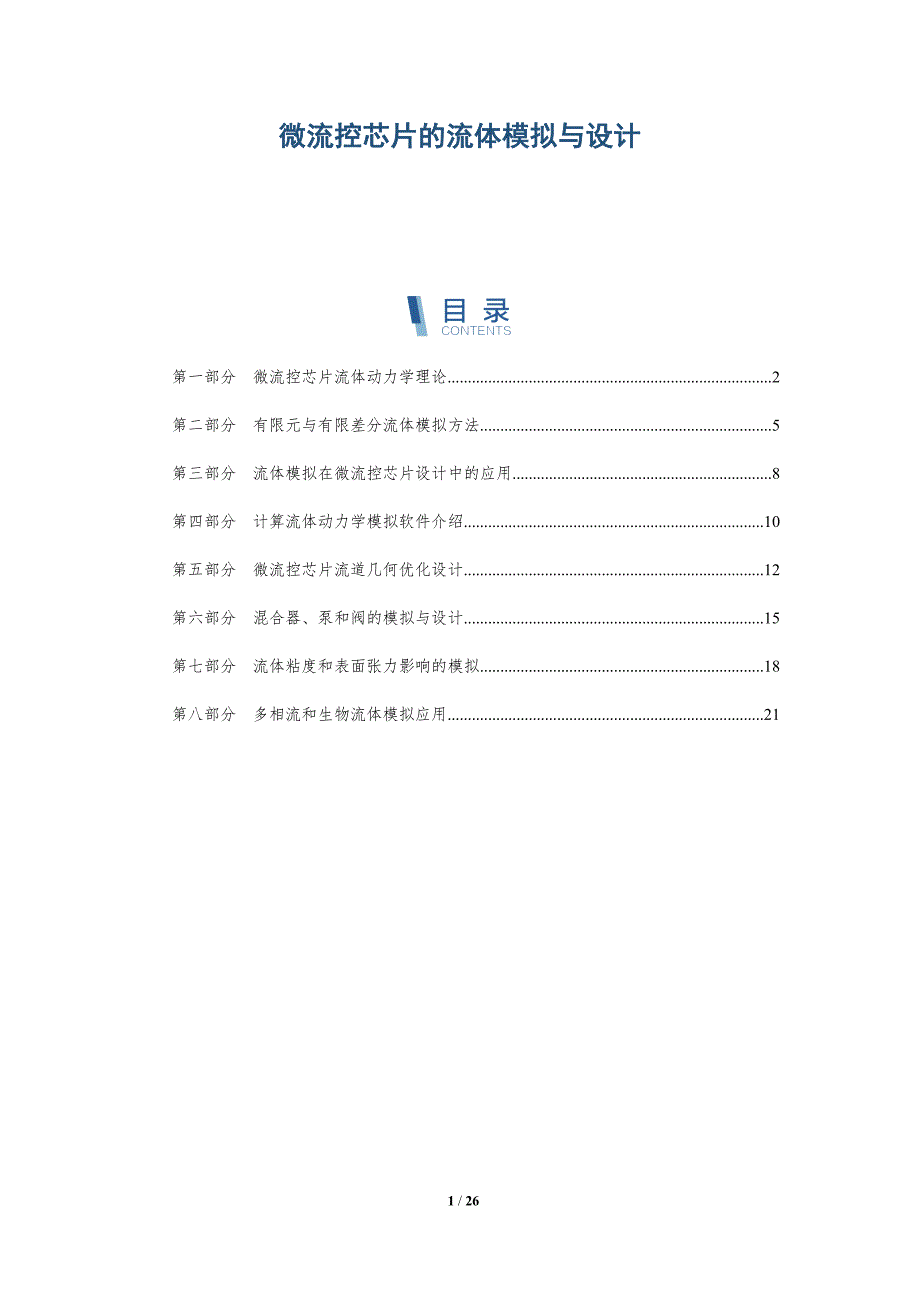

微流控芯片的流体模拟与设计 第一部分 微流控芯片流体动力学理论 2第二部分 有限元与有限差分流体模拟方法 5第三部分 流体模拟在微流控芯片设计中的应用 8第四部分 计算流体动力学模拟软件介绍 10第五部分 微流控芯片流道几何优化设计 12第六部分 混合器、泵和阀的模拟与设计 15第七部分 流体粘度和表面张力影响的模拟 18第八部分 多相流和生物流体模拟应用 21第一部分 微流控芯片流体动力学理论关键词关键要点泊肃叶定理1. 流体的黏稠应力与剪切速率成正比，即 τ = μγ，其中 τ 是应力，μ 是黏度，γ 是剪切速率2. 对于牛顿流体，黏度是一个常数，流速分布呈抛物线形对于非牛顿流体，黏度随剪切速率变化，流速分布可能是非抛物线形的3. 当流体流动时，其速度梯度会产生压力梯度，即：dp/dx = -μ(d^2u/dy^2)，其中 dp/dx 是压力梯度，u 是流速，y 是垂直于流向的坐标连续性方程1. 流体元素质量守恒，即流入某区域的质量流率等于流出该区域的质量流率2. 对于不可压缩流体，连续性方程可以表示为：∂u/∂x + ∂v/∂y + ∂w/∂z = 0，其中 u、v、w 分别是流速的 x、y、z 分量。
3. 连续性方程可以用来确定流速分布和预测流体流动行为纳维-斯托克斯方程1. 纳维-斯托克斯方程是一组偏微分方程，描述了流体的运动2. 纳维-斯托克斯方程包含了惯性力、压力梯度、黏性力、重力等各种力3. 求解纳维-斯托克斯方程可以获得流体的速度、压力和温度分布，从而预测流体的流动行为雷诺数1. 雷诺数是流体流动的无量纲参数，反映了惯性力与黏性力的相对大小2. 雷诺数的公式为：Re = ρVD/μ，其中 ρ 是流体密度，V 是特征速度，D 是特征长度，μ 是黏度3. 雷诺数可以用来预测流动的类型（层流、过渡流、湍流），以及估算压降和传热系数无因次化1. 无因次化是一种数学技术，可以将微流控芯片流体动力学方程简化成无量纲形式2. 无因次化后，流体流动行为只取决于几个无量纲参数，如雷诺数、佩克莱特数等3. 无因次化可以方便地比较不同尺寸和条件下的流体流动数值模拟1. 数值模拟是求解流体动力学方程的主要工具，可以预测微流控芯片中流体的流动行为2. 常见的数值模拟方法包括有限元法、有限差分法和有限体积法3. 数值模拟可以准确地预测流场分布，压力梯度，剪切应力等流体特性微流控芯片流体动力学理论一、连续性方程连续性方程描述流体在微流控芯片中流动时质量守恒的定律。
它表明，流经给定截面的流体质量流率始终恒定：ρu · A = const其中：* ρ 是流体的密度* u 是流体的速度* A 是截面积二、动量方程动量方程描述流体在微流控芯片中的动量守恒它表明，流体中施加在指定流体元上的所有力的总和等于该流体元的质量与加速度的乘积对于不可压缩的牛顿流体，动量方程可以简化为：ρ(∂u/∂t + u · ∇u) = -∇p + μ∇²u + ρg其中：* p 是压力* μ 是粘度* g 是重力加速度三、能量方程能量方程描述流体在微流控芯片中的能量守恒它表明，流经指定流体元的能量流率等于热量流入流体元速率加上流体元做功的速率对于不可压缩的牛顿流体，能量方程可以简化为：ρc_p(∂T/∂t + u · ∇T) = k∇²T + Q其中：* T 是温度* c_p 是比热容* k 是导热系数* Q 是单位体积的热源四、边界条件为了求解微流控芯片中的流体流动问题，需要指定边界条件：* No-slip边界条件：在固体边界处，流体速度为零 流入边界条件：在流入芯片处，流体的速度和压力已知 流出边界条件：在流出芯片处，压力为大气压 对称边界条件：在对称平面处，流体速度的分量垂直于边界。
周期性边界条件：在周期性边界处，流体在边界两侧的流动状态相同五、无量纲化为了简化微流控芯片中流体动力学问题的求解，通常会进行无量纲化处理无量纲化参数包括：* 雷诺数 (Re)：表示惯性力与粘性力的比值 佩克莱特数 (Pe)：表示对流传热与传导传热的比值 克努森数 (Kn)：表示分子平均自由程与特征长度的比值六、尺度分析尺度分析是一种用于确定微流控芯片中主要流体动力学效应的定量方法它基于假设流体运动方程中的无量纲参数处于特定阶进行尺度分析后，可以识别支配流动的主要物理过程七、数值模拟数值模拟是求解微流控芯片中流体动力学问题的常用方法它涉及使用有限元方法或有限差分方法等数值技术来离散化控制方程然后通过求解离散化方程组来获得流体流动和传热特征八、实验验证实验验证对于验证微流控芯片流体动力学模型并评估其准确性至关重要实验技术包括微粒子图像测速、荧光显微镜和电阻率测量第二部分 有限元与有限差分流体模拟方法有限元方法有限元方法（FEM）是一种数值模拟方法，通过将复杂的几何形状划分为更简单的元素，对流体流动进行建模每个元素都通过节点相连，这些节点具有未知的流体变量值，例如速度和压力FEM求解步骤：1. 离散化：将计算域划分为有限元网格。
网格元素通常为三角形或四边形2. 加权残值法：应用加权残值法建立一组偏微分方程的离散方程组权重函数用于将连续方程和动量方程等偏微分方程投影到有限元空间中3. 求解：利用高斯积分或其他数值积分技术求解离散方程组，获得未知流体变量的值FEM优点：* 适用于复杂几何形状 可处理非线性流体行为 提供高精度的流场解决方案有限差分方法有限差分方法（FDM）是一种数值模拟方法，通过将计算域离散成有限差分网格，对流体流动进行建模网格由均匀分布的网格点组成，每个网格点与相邻网格点相连FDM求解步骤：1. 离散化：将计算域划分为网格，网格元素通常为矩形或立方体2. 泰勒级数展开：利用泰勒级数展开将偏微分方程离散为网格点上的代数方程组3. 求解：利用迭代方法（如逐次超松弛或Jacobi迭代）求解代数方程组，获得未知流体变量的值FDM优点：* 计算效率高 适用于规则几何形状 易于实现有限元与有限差分方法的比较| 特征 | 有限元方法 | 有限差分方法 ||---|---|---|| 适用性 | 复杂几何形状 | 规则几何形状 || 精度 | 高 | 中等 || 计算效率 | 低 | 高 || 非线性处理 | 可处理 | 难以处理 || 实现难度 | 高 | 低 |选择方法选择有限元方法还是有限差分方法取决于具体应用的具体要求：* 几何形状：对于具有复杂几何形状的计算域，有限元方法是更好的选择。
精度：如果需要高精度的解决方案，有限元方法是首选 计算效率：如果计算效率是关键考虑因素，有限差分方法可能更合适 非线性处理：对于涉及非线性流体行为的应用，有限元方法更能胜任第三部分 流体模拟在微流控芯片设计中的应用关键词关键要点【流场分析】：1. 利用数值方法求解纳维-斯托克斯方程，预测流体在微流控芯片内的流动模式、流速分布和压降2. 评估芯片的设计参数，如几何形状、材料特性和流动条件，对流场特性的影响，优化芯片性能3. 识别流体不稳定性、涡流和停滞区等复杂流体现象，为设计和制造可靠的微流控系统提供指导传质分析】：流体模拟在微流控芯片设计中的应用微流控芯片是微型化流体系统，其特征尺寸在微米到毫米之间流体模拟是预测芯片内流体流动的基本工具，在芯片设计中发挥着至关重要的作用混合效率分析混合是微流控芯片中的一个关键过程，用于反应、传质和样品制备流体模拟可用于分析不同的混合机制的效率，例如扩散、对流和电泳通过模拟，设计人员可以优化混合通道的几何形状、流速和电场强度，以实现最佳混合效果流动阻力优化流体阻力是微流控芯片内部流体流动的限制过大的阻力会导致压力损失，并影响设备的效率流体模拟可预测阻力，从而允许设计人员优化通道尺寸、形状和流速，以最小化阻力。
热量传递评估微流控芯片内部的热量传递对于维持反应温度至关重要流体模拟可预测流体流动的热传递特性，评估芯片内不同区域的温度分布这对于设计高效的热交换器和防止过度加热至关重要颗粒迁移分析颗粒迁移是微流控芯片内颗粒运动的现象流体模拟可预测颗粒的轨迹，从而评估沉降、过滤和分离等应用通过模拟，设计人员可以优化芯片几何形状，以控制颗粒的迁移和沉积生化反应预测微流控芯片可用于进行生化反应流体模拟可预测反应物和产物的浓度分布，从而评估反应速率和产率通过模拟，设计人员可以优化通道形状、停留时间和反应条件，以提高反应效率基于多物理场的模拟微流控芯片中的流体流动通常涉及多个物理场，例如流体力学、热传递和电磁学多物理场模拟结合了这些不同领域的方程，以提供更准确的芯片行为预测这种方法对于涉及复杂流体现象和相互作用的设备至关重要具体案例* 混合效率分析：研究人员使用流体模拟来分析具有不同混合机制的微流控混合器模拟结果表明，由对流和扩散主导的混合器表现出最佳的混合效率 流动阻力优化：设计人员使用流体模拟来优化微流控芯片的血清分离通道模拟结果显示，通过减少通道的截面积，可以显著降低流动阻力，同时保持分离效率 热量传递评估：研究人员使用流体模拟来评估微流控芯片中热交换器的热传递性能。
模拟结果揭示了热交换器内温度分布的非均匀性，并指导设计改进以提高热传递效率结论流体模拟是微流控芯片设计的强大工具通过预测流体流动和与芯片几何形状、流速和其他参数的相互作用，流体模拟使设计人员能够优化芯片的性能，满足特定的应用需求随着微流控技术在生物医学、化学和材料科学等领域的不断发展，流体模拟在未来将继续发挥至关重要的作用第四部分 计算流体动力学模拟软件介绍计算流体动力学模拟软件介绍微流控芯片流体模拟是一项复杂且对计算资源要求较高的任务计算流体动力学 (CFD) 模拟软件被广泛用于解决此类问题，可提供对芯片内流体行为的全面见解以下是对几个常用的 CFD 模拟软件的概述：COMSOL MultiphysicsCOMSOL Multiphysics 是一款商业软件，具有广泛的物理场接口，包括流体动力学、传热和化学反应该软件基于有限元法 (FEM) 进行求解，具有强大的建模和后处理功能COMSOL Multiphysics 能够模拟单相和两相流动、反应扩散和电化学过程ANSYS FluentANSYS Fluent 是业界领先的 CFD 软件，用于各种流体动力学模拟它基于有限体积法 (FVM) 进行求解，具有广泛的物理模型和湍流模型。
ANSYS Fluent 可模拟复杂的流动模式，包括层流、湍流、多相流动和热流体流动OpenFOAMOpenFOAM 是一款开源 CFD 软件，基于有限体积法进行求解它具有高度可定制性，允许用户开发自定义求解器和物理模型OpenFOAM 在研究界和工业界都得到了广泛应用，已用于模拟广泛的流体动力学现象STAR-CCM+STAR-CCM+ 是一款商业 CFD 软件，基于有限体积法进行求解它具有强大的网格生成器和高级物理模型，可用于模拟复杂的多物理场问题STAR-CCM+ 特别适合模拟湍流流动和传热问题Elmer。
