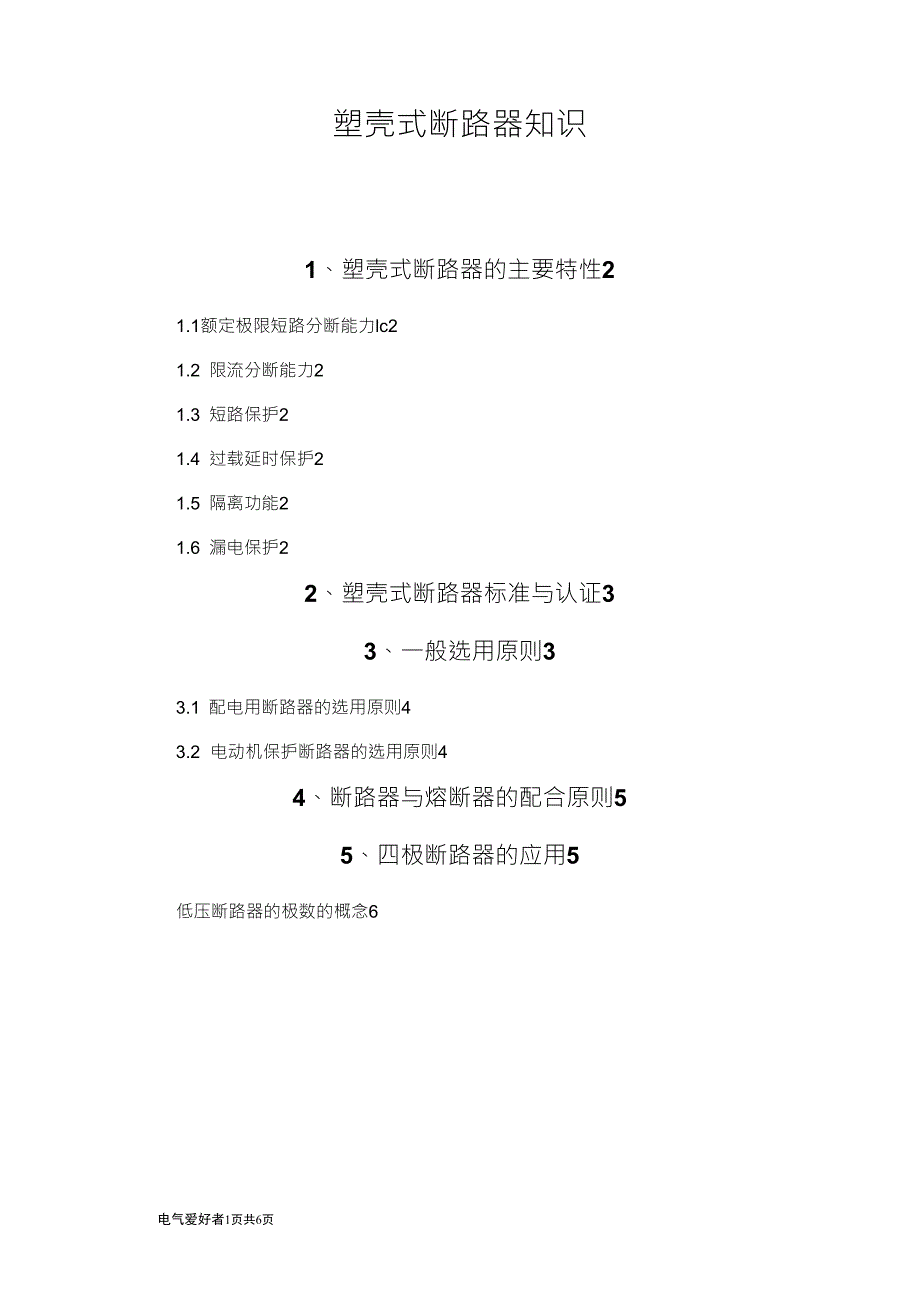

塑壳式断路器知识1、塑壳式断路器的主要特性21.1额定极限短路分断能力lc21.2 限流分断能力21.3 短路保护21.4 过载延时保护21.5 隔离功能21.6 漏电保护22、塑壳式断路器标准与认证33、一般选用原则33.1 配电用断路器的选用原则43.2 电动机保护断路器的选用原则44、断路器与熔断器的配合原则55、四极断路器的应用5低压断路器的极数的概念6电气爱好者#页共6页1、塑壳式断路器的主要特性1.1额定极限短路分断能力Ic断路器的分断能力指标有两种：额定极限短路分断能力4U和额定运行短路分断能力Ics°Ics作为一个特性参数，并非只简单考虑断路器的分断能力，而是作为一种分断指标，即分断几次短路故障后，还能保证其正常工作对塑壳式断路器而言，应有足够的Icu,能够分断短路电流使开关跳闸按规定塑壳式断路器的Ics只要大于25%Icu就算合格而目前市场上断路器的Ics大多数在(50%—75%)Icu之间，所以对供电要求不高的配电系统，只须考虑Icu1.2 限流分断能力限流分断能力是指断路器短路跳闸时限制故障电流的能力断路器发生短路时、触头快速打开产生电弧，相当于路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加。
断路器断开时间越少，Ics就越接近Icu，限流效果就越好，也可大大降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命1.3 短路保护短路保护就是短路瞬时跳闸要注意在负荷变化后及时调整保护的整定值，防止整定值过小频繁跳闸影响供电质量，或整定值过大使线路和设备得不到有效保护1.4 过载延时保护过载延时保护是指负荷电流超过设备的限定范围有烧毁设备的危险，保护装置能在一定时间内切断电源过载有个热量积累的过程，保护动作不需要过于迅速对于短时过电流，保护不应该动作1.5 隔离功能隔离功能就是要求断路器断开后的泄漏电流不致对人身和设备产生危害多次短路跳闸后开关性能下降，泄漏电流会增大对人体而言30mA以下为安全漏电电流，而在恶劣的环境中，超过300mA的泄漏电流持续2小时以上，就可能使绝缘损坏发生相地短路进而引发火灾1.6 漏电保护漏电器有热磁式和电子式2种，相比而言电子式漏电器具有体积小、精度高、灵敏度高的优点，但其抗干扰能力较差目前电子式漏电保护器占据主流，当漏电电流达到整定值时，执行电路接收零序电流互感器二次侧的感应电压信号，驱动转换触点输出漏电保护信号，使脱扣器动作切断电源。
一般终端开关的整定漏电脱扣电流为30mA、上一级支路开关的整定值为300mA起火危险性大的电弧性短路难以被短路保护有效切断，而漏电器可以可靠的断开接地故障，防止人身触电和相地短路故障的发生2、塑壳式断路器标准与认证(1) 标准有：IEC标准和相对应的中国低压电器基本标准GB目前我国的低压电器产品标准正朝等效采用及等同采用IEC标准方向靠拢2) 质星体系认证有：IS0国际质量体系认证、船级社ISO质量体系认证船级社认证对电器产品可靠性、防潮、抗振动等有极其严格的要求，只有通过该认证的产品才可以船用3) 安全认证是按区域划分的，影响较大的有：美国UL认证、长城CCEE认证、欧洲联盟CE认证凡是在中国境内销售的产品必须通过长城认证3、一般选用原则最常见的负载有配电线路、电动机和家用与类似家用(照明、家用电器等)三大类以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器这三类断路器的保护性质和保护特性是不相同的1) 选用基本原则① 断路器的额定工作电压三线路额定电压；② 断路器的额定短路通断能力三线路计算负载电流；③ 断路器的额定短路通断能力三线路中可能出现的最大短路电流(一般按有效值计算)；④ 线路末端单相对地短路电流21.25倍断路器瞬时(或短延时)脱扣整定电流；⑤ 断路器欠压脱扣器额定电压二线路额定电压；⑥ 断路器的分励脱扣器额定电压二控制电源电压；⑦ 电动传动机构的额定工作电压=控制电源电压；⑧ 断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。
2) 采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1.35倍(DW系列断路器)或1.7倍(DZ系列断路器)3) 电动机的启动电流再加上其余电动机的工作电流4) 采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的的整定电流等于变压器的额定电流5) 初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围3.1配电用断路器的选用原则配电型断路器有A类和B类之分：A类为非选择型，B类为选择型所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性1) 断路器长延动作电流整定值W导线容许载流量对于采用电线电缆的情况，可取电线电缆容许载流量的80％2) 3倍长延时动作电流整定值的可返回时间三线路中最大起动电流的电动机的起动时间3) 瞬时电流整定值21.1X(Ijx+klkledm)式中Ijx线路计算负载电流；kl电动机起动电流的冲击系数，一般取k1=1.7-2；k电动机起动电流倍数；Icdm最大一台电动机的额定电流(4) 短延时动作电流整定值21.1(ljx+1.35kled)式中Ijx线路计算负载电流；k电动机的起动电流倍数；Ied电动机额定电流。
5) 短延时的时间阶段，按配电系统的分段而定一般时间阶梯为2〜3级每级之间的短延时时差为0.1〜0.2s,视断路器短延时机构的动作精度而定，其可返回时应保证各级的选择性动作选定短延时阶梯后，最好按被保护对象的热稳定性能加以校核3.2 电动机保护断路器的选用原则对于直接保护电动机的电动机保护型断路器，它只要有过载长延时和短路瞬时的二段保护性能就够了，也就是说它可选择A类断路器(包括塑壳式和万能式)1) 长延时电流整定值二电动机额定电流；(2) 瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流=(8-15)倍电动机额定电流；对于保护绕线转子电动机的断路器，瞬时整定电流=(3-6)倍电动机额定电流3) 6倍长延时电流整定值的可返回时间2电动机实际起动时间，按起动时负载的轻重，可选用的可返回时间为IS、3S、5S、8S、12S、15S中某一档4、断路器与熔断器的配合原则(1) 如果在安装点的预期短路电流小于断路器的额定分断能力，可采用熔断器作后备保护，因熔断器的额定短路分析能力较强如图1所示，后备熔断器的特性1与断路器的特性2相交线路短路时，熔断器的分断时间比断路器短，可确保断路器的安全。
特性上的交接点，可选择在断路器的额定短路的分断能力的80％处2) 熔断器应装在断路器的电源侧，以保证使用安全图1断路器与熔断器的特性配和1-熔断器2-断路器5、四极断路器的应用四极断路器的应用是以确保供电的可靠性、安全性为准1) TN-C系统中，N线与保护线PE合二为一(PEN线)，考虑安全，任何时候不允许断开PEN线，因此绝对禁用四极断路器；(2) TT系统、TN-C-S系统和TN-S系统可使用四极断路器，以便在维修时保障检修者的安全，但是TN-C-S和TN-S系统，断路器的N极只能接N线，而不能接PEN或PE线；（3）装设双电源切换的场所，由于系统中所有的中性线（N线）是通联的，为了确保被切换的电源开关（断路器）的检修安全，必须采用四极断路器；（4）进入住宅的单相总开关，宜选用带N极的二极断路器（检修时作隔离器之用）；（5）用于380/220V系统的剩余电流保护器（漏电断路器），中性线必须穿越保护器的零序电流互感器（铁心），防止无中性线的穿过，使220V的负载有泄漏电流而误动作，此时应选用四极或带目前，国内市场供应的四极塑料外壳式断路器有六种型式：1）断路器的N极不带过电流脱扣器，N极与其他三个相线极一起合分电路；2）断路器的N极不带过电流脱扣器，N极始终接通，不与其他三个相线极一起断开；3）断路器N极带过电流脱扣器，N极与其他三个相线极一起合分电路；4）断路器的N极带过电流脱扣器，N极始终接通，不与其他三个相线极一起断开；5）断路器的N极装设中性线断线保护器，N极与其他三个相线极一起合分电路；6）断路器的N极装设中性线断线保护器，N极始终接通，不与其他三个相线极一起断开。
1）、2）型式适用于中性线电流不超过相线电流的25%的正常状态（变压器联结组标号为Yyno）其中2）型适用于TN_C系统（PEN线不允许断开）；3）、4）型式适用于三相负载不平衡，且负载中有大量电子设备（谐波成份很大），导致N线的电流等于或大于相线电流,N线过载而无法借助三个相线的过电流脱扣器的动作来切断过载故障的情况；4）型适合TN_C系统；5）、6）型式适合于在中性线断线时，切断三相及中线以保护单相设备避免损毁和间接触电事故的发生，6）型适合于TN_C系统低压断路器的极数的概念解释一下断路器的极数的情况一般有2、3、4极，而4极的形式有A、B、C、D四种形式：1）A:四极不带过电流脱扣器，且不与其它3极一起通断；2）B：四极不带过电流脱扣器，且与其它3极一起通断；3）C:四极带过电流脱扣器，且不与其它3极一起通断；4）D：四极带过电流脱扣器，且与其它3极一起通断；电气爱好者#页共6页。
