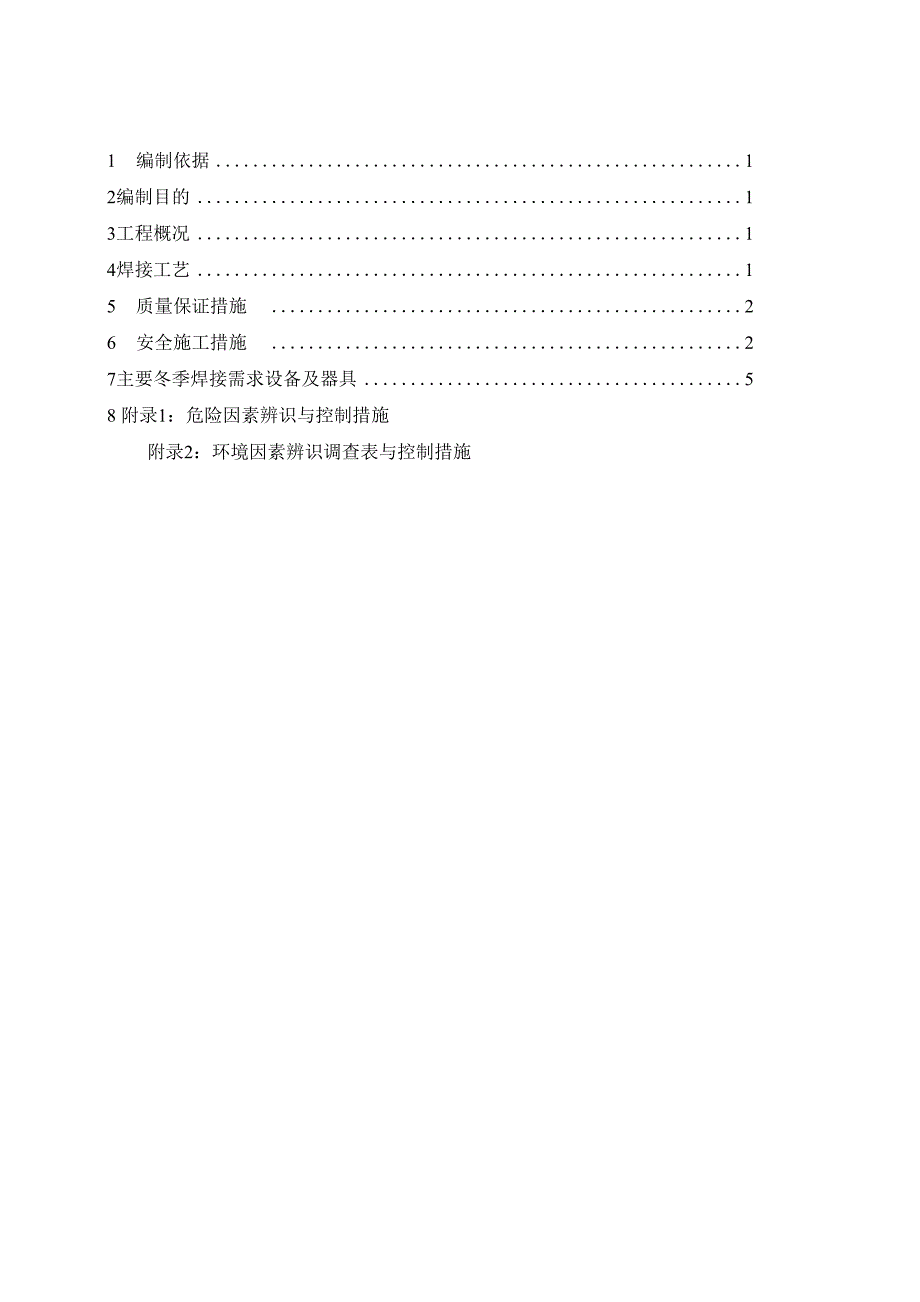

1 编制依据 12编制目的 13工程概况 14焊接工艺 15 质量保证措施 26 安全施工措施 27主要冬季焊接需求设备及器具 58 附录1：危险因素辨识与控制措施附录2：环境因素辨识调查表与控制措施1.编制依据1.1《火力发电厂焊接技术规程》DL/T869-20121.2《电力建设施工质量验收及评价规程》第七部分：焊接DL/T 5210.7-20101.3《电力建设施工质量验收及评价规程》第五部分：管道及系统DL/T 5210.5-20091.4《火力发电厂金属技术监督规程》DL/T438-20091.5《火力发电厂异种钢焊接技术规程》DL/T752-20101.6《火力发电厂热处理技术规程》DL/T819-20101.7《特种设备焊接操作人员考核细则》TSG Z6002-20101.8《工程建设标准强制性条文》焊接分册，电力工程部分2011版1.9《焊接工艺评定规程》DL/T 868-20141.10《承压设备焊接工艺评定》NB/T 47014-20111.11《电力建设安全工作规程》（火力发电厂部分DL5009.1-2014）1.12《电力建设安全健康与环境管理工作规程》2编制目的本焊接冬季施工技术措施根据相应项目的工艺评定和规程规范，针对和林发电厂 2 X 660MW机组新建工程#1机组，结合本地区环境温度低、温差大等特点，特制定如下施工措 施，确保焊接质量及施工工艺符合要求，并把施工过程中需要做的安全预防措施和环境控制 措施细化。
3工程概况本工程冬季焊接主要项目为高中低压管道，焊接方法为WS、WS/DS焊接位置主要在 厂房内地面拼接焊和空中焊接和部分室外焊接4焊接工艺4.1室外焊接现场焊缝四周必须搭设严实的防风、防雨、防雪棚4.2室内焊接时做好保温措施4.3焊接时避免穿堂风4.4严禁在焊缝上有雨水、雪水时焊接4.5允许进行焊接操作的最低环境温度与钢材类别对应如下：钢材类别A- IA-IIA-IIIB- IB-IIB-III最低环境温度-10°C0C0C0C5C5C注：C类钢材不作规定现场环境温度达不到焊接温度时，需要在焊接工棚内配备加热 炉等措施来保证焊接工棚的温度，开焊前并需要通知质检员检查焊接工棚的温度，温度达到 要求之后再进行焊接4.6焊前预热焊前预热的加热方法、加热宽度、保温要求等按照DL/T819-2010有关规定执行壁厚±6mm的耐热钢管子、管件和厚度±34mm的板件在0°C及以下低温度下焊接时预 热温度可提高(30-50)C4.7焊后缓冷有冷裂纹倾向的钢材焊接，施焊过程中，层间温度应不低于规定的预热温度下限，焊接 完毕后用复合硅酸盐保温棉将焊缝及两端300mm包扎严实以保温缓冷4.8为防止焊接延迟裂纹的产生，焊工当天所点焊口及打完底的焊口必须当天焊完。
需要进行 做热处理的焊口也要当天进行热处理4.9分项工程焊接按各分项工程编制的焊接作业指导书进行焊接，焊接前要对参加该分项工程 施焊焊工进行详细认真的技术交底工作5质量保证措施5.1实行焊接质量三级检查验收制度，贯彻自检与专业检验相结合的方法，作好质量验评工 作5.2加强质量管理工作，严细焊接材料的管理，作好焊接前、焊接过程中和焊接结束后质量检 查工作5.3焊接接头检验数量及范围按《火力发电厂焊接技术规程》(DL/T 869-2012)中表6规定 及其他相关规定执行5.4焊接接头质量标准按《电力建设施工质量验收及评价规程》(DL/T5210 —2010)中规定执行 6安全施工措施结合焊接冬季施工特点，特制定焊接施工危险点控制措施，主要施工控制危险点：触电 和防火、防爆；高空坠落；防滑、防冻6.1.触电和防火、防爆安全防范措施进行焊接、切割与热处理作业时，作业人员应穿戴专用护目镜、工作服、绝缘鞋、皮手 套等符合专用防护要求的劳动防护用品严禁在带有压力的容器和管道、运行的转动机械及带电设备上进行焊接、切割与热处理 作业在规定的禁火区内或在已贮油的油区内进行焊接、切割与热处理作业时，必须严格执行 该区安全管理的有关规定。
严禁在储存或加工易燃、易爆物品的场所周围10m范围内进行焊接、切割与热处理作业不宜在雨、雪及大风天气进行露天焊接或切割作业如确实需要时，应采取防风、遮蔽 雨雪、防止火花飞溅的措施在金属容器及坑井内进行焊接与切割作业时：金属容器必须可靠接地或采取其他防止触电的措施严禁将行灯变压器带入金属容器和坑井内焊工所穿衣服、鞋、帽等必须干燥，脚下应垫绝缘垫在金属容器内作业时，应设通风装置，严禁用氧气作为通风的风源在金属容器内进行焊接或切割作业时，入口处应设专人监护监护人应与内部工作人 员保持联系，电焊作业中断时应及时切断焊接电源在容器或坑井内作业时，作业人员应系安全绳，绳的一端交由容器外的监护人钩挂住严禁将漏气的焊炬、割炬和橡胶软管带入容器内；焊炬、割炬不得在容器内点火在 作业间歇或作业完毕后，应及时将气焊、气割工具拉出容器下坑井、隧道、深沟内作业前，必须先检查其内是否存有可燃或有毒气体，如有异常, 应认真排除，在确认可靠后方可进入作业下班时或作业结束后应及时清点人数焊接、切割与热处理作业结束后，必须清理场地、消除焊件余热、切断电源，仔细检查 工作场所周围及防护设施，确认无起火危险后方可离开电焊工作台必须可靠接地。
在狭小或潮湿地点施焊时，应垫干燥木板或采取其他防止触 电的措施，并设监护人焊钳及二次线的绝缘必须良好，导线截面应与工作参数相适应送、断电要侧身，戴干燥绝缘手套进行拉合闸操作，倒换电焊机接头、转换工作地点、 发生故障或电焊工离开作业场所时，必须切断电源6.2高空坠落安全防范措高处作业的人员必须系好安全带，安全带应挂在上方的牢固可靠处在夜间或光线不足的地方进行高处作业，必须设足够的照明遇有六级及以上大风或恶劣气候时，应停止露天高处作业高处作业人员不得坐在平台或孔洞的边缘，不得骑坐在栏杆上，不得躺在走到板上或安 全网内休息；不得站在栏杆外作业或凭借栏杆起吊物件625高处作业时，点焊的物件不得移动，严禁站在不稳固的物体上进行焊接作业；在高处焊 接，宜设专人进行拉合闸和调节电流等工作上下脚手架应走斜道或梯子，不得沿脚手杆或栏杆等攀爬不得任意攀登高层构筑物627施工中应尽量减少立体交叉作业无法错开的垂直交叉作业，层间必须搭设严密、牢固 的防护隔离设施焊工用的焊条应放在干燥的保温桶内，随用随取，焊条头、焊丝头禁止随便丢弃，应放 在回收筒内，焊工应配有专用工具包，焊接用具应放在工具包内，随用随取，工具包应放在 稳定可靠处。
629在厂区已敷设完电缆桥架上方进行焊接及切割，应采取可靠的防护隔离措施，防止火花 飞溅引起火灾事故发生6.3冬季防滑、防冻安全防范措施上下走梯、脚手架要抓牢，踩实，防止滑跌遇有积雪的地方应清扫干净，方可行焊接作业严禁随身携带电焊导线或气焊软管攀爬走梯、脚手架或从高处跨越穿防寒工作服，绝缘棉鞋防止冻伤7主要冬季焊接需求设备及器具锅炉房：电暖器20台、防风保温棚20块、温度计30块、接火毯20块、灭火器20个；汽机房：电暖器50台、防风保温棚50块、温度计60块、接火毯20块、灭火器50个； 引风机房：电暖器10台、防风保温棚10块、温度计20块、接火毯10块、灭火器10个； 电除尘：电暖器10台、防风保温棚10块、温度计20块、接火毯10块、灭火器10个； 室外：电暖器50台、防风保温棚70块、温度计70块、接火毯50块、灭火器50个； 其他：红外测温枪10台、棉衣80套、防寒口罩80个、棉帽80顶、防寒手套80只河南第一火电建设公司危险因素辨识与控制工程名称施工项目 高空作业高空行走、作业活动危险因素可导致事故作业中危险性评价危险级别1.1作业电焊高空作业不扎高空施工安全带高空坠落126工作人员不应有妨碍高处作业未正确使用个人防护用品物体打击全带，且要将安全带挂在腰咅126带不能解除；高空行走时安全附件一工程项目：和林发电厂2X660MW机组新建工程 机组号：#1 作业过程/活动：焊接专业冬季施工非专业人员、湿手禁止接电源2.1设备安装焊接作业人员触电触电伤亡126保护器，焊接人员作业事使用2.2设备安装焊接作业弧光刺眼影响视力182.3电焊电焊作业有害气体影响肺功能18注：作业中危险性评价L：发生事故的可能性大小 E：人体暴露在危害环境中的频繁程度 C：发生事故产生的后果害因素确定为重大风险工程项目：和林2 X 660MW 机组新建工程活动输入输出环境因素/ 危险状态及危害过去/现在/将来正常/异常/紧急严重度S频率O探测丿D焊前预热焊后热处理氧气、乙炔执八、、热污染现在正常154电能源消耗现在/将来正常133氧气、乙炔带废弃物垃圾现在/将来正常131电加热电触电现在正常231火焰加热强光/热眼烧伤/烫伤现在正常152包石棉布粉尘呼吸道伤害现在/将来正常221加热链废弃物垃圾现在、将来正常121焊后热处理保温棉废弃物垃圾现在、将来正常122拆石棉布废弃物垃圾现在、将来正常122焊条药皮垃圾现在正常141焊接焊渣垃圾现在正常141焊条头垃圾现在正常141电焊把钳废弃物垃圾现在正常121电焊把线废弃物垃圾现在正常121彩条布废弃物垃圾现在正常222氩弧焊焊丝焊丝头垃圾现在正常141氩弧焊枪废工具垃圾现在异常111帆布棚废弃物垃圾现在异常222磨钨棒金属屑金属屑飞入眼睛现在异常321机组号：#1 作业过程/活动：焊接专业冬季施工工程项目：和林2X660MW机组新建工程 机组号：#1 作业过程/活动：焊接专业冬季施工技活动输入输出环境因素/ 危险状态及危害过去/现在/将来正常/异常/紧急严重度S频率O探测度D焊前预热火焰加热强光眼睛灼伤现在正常251执八、、烫伤现在正常251电加热电触电现在正常521保温棉粉尘呼吸系统伤害现在、将来正常242电焊机工作接电源电触电现在正常525火火灾现在正常425电焊、火焰切割作业各个层面作。
