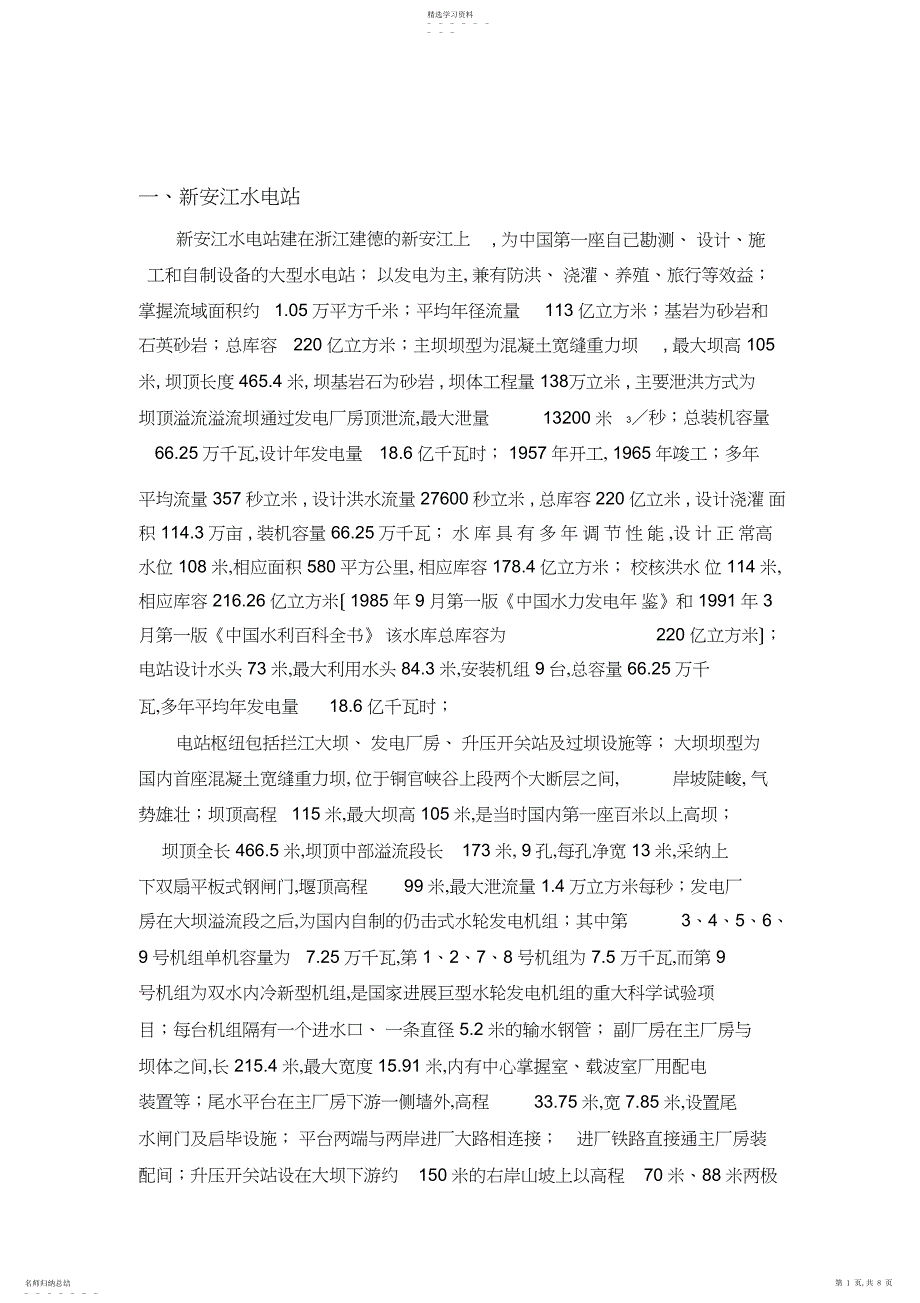

精选学习资料 - - - - - - - - - 一、新安江水电站新安江水电站建在浙江建德的新安江上, 为中国第一座自己勘测、 设计、施工和自制设备的大型水电站； 以发电为主, 兼有防洪、 浇灌、养殖、旅行等效益；掌握流域面积约 1.05 万平方千米；平均年径流量 113 亿立方米；基岩为砂岩和石英砂岩；总库容 220 亿立方米；主坝坝型为混凝土宽缝重力坝 , 最大坝高 105米, 坝顶长度 465.4 米, 坝基岩石为砂岩 , 坝体工程量 138万立米 , 主要泄洪方式为坝顶溢流溢流坝通过发电厂房顶泄流,最大泄量13200 米3／秒；总装机容量66.25 万千瓦,设计年发电量18.6 亿千瓦时； 1957 年开工, 1965 年竣工；多年平均流量 357 秒立米 , 设计洪水流量 27600 秒立米 , 总库容 220 亿立米 , 设计浇灌 面积 114.3 万亩 , 装机容量 66.25 万千瓦； 水 库 具 有 多 年 调 节 性 能 ,设 计 正 常高水位 108 米,相应面积 580 平方公里, 相应库容 178.4 亿立方米； 校核洪水 位 114 米, 相应库容 216.26 亿立方米〔 1985 年 9 月第一版《中国水力发电年 鉴》和 1991 年 3 月第一版《中国水利百科全书》 该水库总库容为 220 亿立方米〕；电站设计水头 73 米,最大利用水头 84.3 米,安装机组 9 台,总容量 66.25 万千瓦,多年平均年发电量 18.6 亿千瓦时；电站枢纽包括拦江大坝、 发电厂房、 升压开关站及过坝设施等； 大坝坝型为国内首座混凝土宽缝重力坝, 位于铜官峡谷上段两个大断层之间, 岸坡陡峻, 气势雄壮；坝顶高程 115 米,最大坝高 105 米,是当时国内第一座百米以上高坝；坝顶全长 466.5 米,坝顶中部溢流段长173 米, 9 孔,每孔净宽 13 米,采纳上下双扇平板式钢闸门,堰顶高程 99 米,最大泄流量 1.4 万立方米每秒；发电厂房在大坝溢流段之后,为国内自制的仍击式水轮发电机组；其中第 3、4、5、6、9 号机组单机容量为 7.25 万千瓦,第 1、2、7、8 号机组为 7.5 万千瓦,而第 9号机组为双水内冷新型机组,是国家进展巨型水轮发电机组的重大科学试验项目；每台机组隔有一个进水口、 一条直径 5.2 米的输水钢管； 副厂房在主厂房与坝体之间,长 215.4 米,最大宽度 15.91 米,内有中心掌握室、载波室厂用配电装置等；尾水平台在主厂房下游一侧墙外,高程33.75 米,宽 7.85 米,设置尾名师归纳总结 水闸门及启毕设施； 平台两端与两岸进厂大路相连接；进厂铁路直接通主厂房装第 1 页,共 8 页配间；升压开关站设在大坝下游约150 米的右岸山坡上以高程70 米、88 米两极- - - - - - -精选学习资料 - - - - - - - - - 平台布置,安装变压器9 台；发电机母线通过电缆层、母线层,经母线廊道联至坝顶主变压器和联络变压器, 然后接至开关站； 过坝设施, 原设计在左岸设计上 游直升、下游斜坡式举船机,后该设绕坝铁路、大路各一条,位于右岸,均通至 建德县岭后的水库边,与水库水运相连接；新安江水电站工程总投资4．23 亿元,总造价 3.31 亿元,单位千瓦造价仅为 499．21 元〔均不含追加的移民费用〕 ,是国内已建电力工程中建设速度快、投资省、质量好、效益大的一项工程；1978 年获全国科学大会科技成果奖；电站担负着华东电网的调频、 调峰和事故备用的重任, 对降低电网内火电机组煤耗、 提高供电质量、 保证电网稳固安全经济运行,具有无可替代的位置和作用；至 1999 年底,已累计发电 628 亿 kW· h,有力地促进了华东地区国民经济的进展和人民生活的改善；电站在防洪、浇灌、航运、渔业、林果业、旅行业等方面 , 都作出了显著奉献；水库商品鱼捕捞连年稳产高产 , 部分产品出口欧美十多个国家 ,1989-1998 年总产量达 4.55 万 t; 库区 580km2内有大小岛屿 1078 个, 水碧山黛 , 景色旖旎 , 被誉为 " 绿色千岛湖 ", 成为国家级示范森林公园 , 仅 1999 年创旅行收入约 5 亿元 ;通过合理调度库水下泄流量 , 顶冲杭州湾涌潮 , 为杭州市自来水厂供应淡水资源 ,改善居民饮用水和工业用水质量, 仅据 1992-1994 年统计 , 因库水顶潮使杭州市免受工业停产缺失达 40 亿元以上 ; 水库已拦蓄洪峰流量 10 000m 3/s 以上的洪水26 次,防止和减轻了建德、桐庐、富阳等城镇 2 万 hm 2农田的洪涝灾难,仅 90岁月就削减下游地区经济缺失七、 八十亿元； 可调剂千年一遇的每秒 200 立方米洪峰为 500 立方米 / 秒；排除下游 2 万公顷农田 20 年一遇洪水灾难；使下游建德、桐庐、富阳一带城镇百年一遇洪水减轻；年产淡水鱼 630 万公斤； 库区有大小岛屿千余个,湖光山色,景色佳丽,有“ 千岛湖” 之称；是江南消夏避署胜地；全 国重点风景名胜区；目前,新安江水电站通过对机组、主变压器、主接线进行增容改造,已使总出力〔装机容量〕增至81 万 kW；电站自投产至 1985 年,累计发电量 367.27 亿千瓦· 时, 总产值 23.92 亿元,减去历年总成本 2.13 亿元,净积存 21.79 亿元,名师归纳总结 相当于电站总投资的5.15 倍；第 2 页,共 8 页- - - - - - -精选学习资料 - - - - - - - - - 二、富春江水电站富春江水电站位于浙江桐庐富春江上,坝址在七里垅峡口故又称七里垅水电站；上距新安江水电站约60 公里,下距杭州市110 余公里；地理位置优越,又有新安江大型水库进行调剂,两电站联合运行,为华东电网供应了大量的电力；掌握流域面积 31300 平方公里,多年平均流量 1000 秒立米,设计洪水流量 23100秒立米,总库容 8.74 亿立米,设计浇灌面积 6 万亩；装机容量 29.72 万千瓦； 主坝坝型为混凝土重力坝,最大坝高47.7 米,坝顶长度 554.4 米,坝基岩石为流纹斑岩,坝体工程量 65 万立米,主要泄洪方式为坝顶溢流； 1956 年,上海水力发电勘测设计院会同浙江省水利厅,对七里泷水力资源 进行讨论； 1958 年,浙江省人民委员会批准了上海水力发电勘测设计院编制的《七里泷水电站初步设计要点报告》 ；同年 8 月,电站正式开工兴建； 1961 年 6 月,即将完工的二期围堰被洪水冲垮,工程陷于困境；次年春,中共浙江省委决 定停工缓建； 1965 年 10 月,经国家方案委员会、 建设委员会和水利电力部批准,复工续建； 1968 年 12 月 13 日,水库开头蓄水, 12 月 25 日,第一台容量为 5.72 万千瓦的水轮发电机组开头发电； 1977 年 4 月 15 日,最终一台容量为 6 万千瓦 的水轮发电机组安装完毕, 投入运行, 全厂装机总容量到达 29.72 万千瓦, 其中 单机容量 5.72 万千瓦的 1 台,6 万千瓦的 4 台；发电机组设计流量均为 500 立方米／秒, 设计水头为 14.3 米；电站水力枢纽总长554.35 米,自左而右布置的水工建筑物有发电厂房、鱼道、溢流坝、船闸,两岸各有浇灌渠道 1 条；发电厂房兼挡水建筑物；溢流坝为混凝土实体重力坝,有泄洪孔 1.87 万立方米／秒； 17 个,最大泄洪流量富春江水电站是一座低水头河床式电站；水库正常高水位为 23 米〔 黄海海面〕 ,面积 56 平方公里,容量 4.4 亿立方米；电站平常承担华东电网调峰、调频和事故备用；为充分利用水能,丰水期间,担负肯定的基本负荷；至 1985 年,电站累计发电 121.50 亿千瓦· 时, 其中以 1983 年发电量 9.99 亿千瓦· 时为最高纪录；全厂 5 台机组装竣后的 8 年间,平均年发电量为7.56 亿千瓦· 时；水库为日调剂； 电站以发电为主, 并可改善航运, 进展浇灌及养殖事业等综名师归纳总结 合效益；电站总装机容量29.72 万千瓦,年发电量9.23 亿度；船闸通行才能为6第 3 页,共 8 页100～300 吨级船舶,年过坝量80.5 万吨；设有浇灌渠首,增加下游浇灌面积- - - - - - -精选学习资料 - - - - - - - - - 万亩；坝址基础岩石为白垩纪流纹斑岩和凝灰角砾岩,构造发育；枢纽主要建筑物有混凝土重力式溢流坝、河床式厂房、船闸、浇灌渠首及鱼道等,水电站布置见图 13；溢流坝段全长287.3 米,最大坝高 47．7 米,连续鼻坎,面流消能；厂房为挡水建筑物的一部分, 最大高度 57.4 米,安装 4 台单机容量 6.00 万千瓦及一台容量 5.72 万千瓦的转叶式水轮发电机组,以110 千伏、 220 千伏输电线路并入华东电网；鱼道长158.57 米,宽 3 米,采纳“Z” 字形布置,形成三层盘梯,为亲鱼上溯产卵之用；船闸布置在右岸,上闸首为挡水重力式结构,下沉式工作闸门；浇灌渠首分设左、右两岸,引水流量1．5 米 3/ 秒和 5 米 3/ 秒； 该工程由上海勘测设计院设计,集团公司水电十二局施工, 1958 年开工, 1962 年停工缓建, 1965 年十月复工, 1968年底第一台机组发电, 1977 年建成；该工程结合库区的地势特点, 采纳围堤防护, 削减库区埋没及人口迁移, 为解决水库移民问题,找到了一条可行措施；在电厂运行中,采纳洪水预报调度方法,合理地解决了电站库容小, 洪水频繁、 弃水多的冲突, 仅 1975 年至 1977 年三年当中 多发电 7420 万度；同时仍减弱洪峰,减轻下游埋没缺失；三、青山水库1、水库概况青山水库位于杭州市西部33 公里,在东苕溪上游,集雨面积603 平方公里,于 1958 年开工,1964 年 4 月建成；枢纽工程包括： 扩大粘土心样砂壳坝,最大坝高 24.1 米,坝顶高程 38.1 米,主坝长 579 米,副坝一座,高 8.8 米,长71.6 米,泄水建筑物为溢洪闸一座,底高程25 米,共 5 孔,每孔净宽 7.7 米,仍有 5 扇弧形钢闸门 5- 7.7 × 5.8 米,最大泄流量 2230秒立米；输水兼泄洪洞底高程 16.5 米,直径 4 米,水电站装机 4× 500 千瓦；水库以防洪为主,结合灌溉发电；原按百年一遇洪水设计；千年一遇洪水校核,设计洪水位 34.3 米,校 核洪水位 37.2 米；总库容 2.15 亿立米；设计正常水位 25.0 相应库容 3850 万立米,水库有效浇灌面积5.5 万亩,最大实灌7.0 万亩,已养鱼水面8000 亩,水库综合经济效益好；2、。
