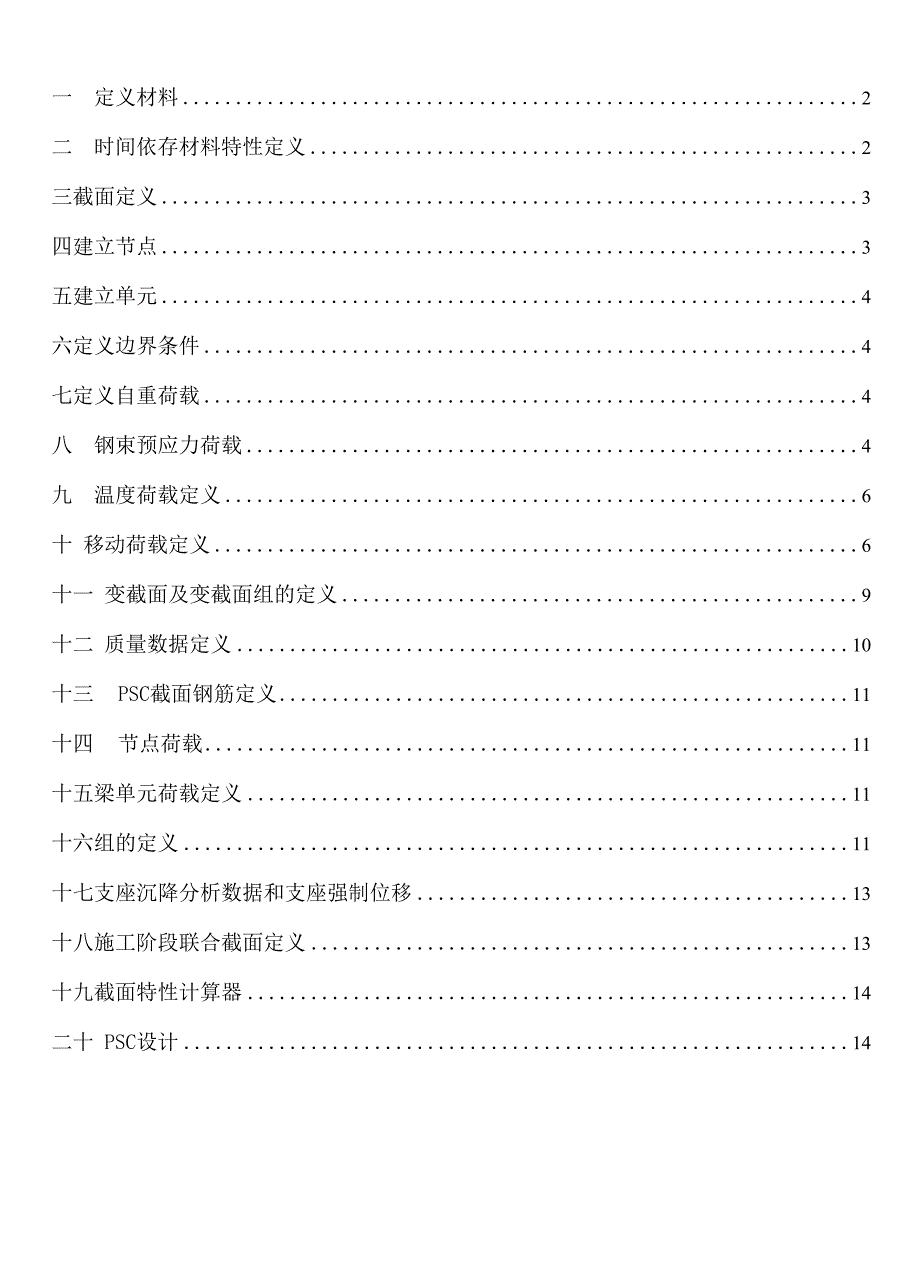

一 定义材料 2二 时间依存材料特性定义 2三截面定义 3四建立节点 3五建立单元 4六定义边界条件 4七定义自重荷载 4八 钢束预应力荷载 4九 温度荷载定义 6十 移动荷载定义 6十一 变截面及变截面组的定义 9十二 质量数据定义 10十三 PSC截面钢筋定义 11十四 节点荷载 11十五梁单元荷载定义 11十六组的定义 11十七支座沉降分析数据和支座强制位移 13十八施工阶段联合截面定义 13十九截面特性计算器 14二十 PSC设计 14定义材料通过演示介绍在程序中材料定义的三种方法1、 通过调用数据库中已有材料数据定义一一示范预应力钢筋材料定义2、 通过自定义方式来定义一一示范混凝土材料定义3、 通过导入其他模型已经定义好的材料一一示范钢材定义无论采用何种方式来定义材料，操作顺序都可以按下列步骤来执行：选择设计材料类型（钢材、混凝土、组合材 料、自定义）一选择的规范一选择相应规范数据库中材料对于自定义材料，需要输入各种控制参数的数据，包括弹性模量、泊松比、线膨胀系数、容重等二时间依存材料特性定义我们通常所说的混凝土的收缩徐变特性、混凝土强度随时间变化特性在程序里统称为时间依存材料特性。
定义混凝土时间依存材料特性分三步骤操作：1、定义时间依存特性函数（包括收缩徐变函数，强度发展函数）（图1,图2）； 2、将定义的时间依存特性函数与 相应的材料连接（图3）；3、修改时间依存材料特性值（构件理论厚度或体积与表面积比）（图4）；定义混凝土时间依存材料特性时注意事项：1）、定义时间依存特性函数时，混凝土的强度要输入混凝土的标号强度；2）、在定义收缩徐变函数时构件理论厚 度可以仅输入一个非负数，在建立模型后通过程序自动计算来计算构件的真实理论厚度；3） 、混凝土开始收缩时的材龄在收缩徐变函数定义中指定，加载时的混凝土材龄在施工阶段定义中指定（等于单 元激活时材龄+荷载施加时间）；4） 、修改单元时间依存材料特性值时要对所有考虑收缩徐变特性的混凝土构件修改其构件理论厚度计算值计算 公式中的a代表在空心截面在构件理论厚度计算时，空心部分截面周长对构件与大气接触的周边长度计算的影响系数;5） 、当收缩徐变系数不按规范计算取值时，可以通过自定义收缩徐变函数来定义混凝土的收缩徐变特性；6） 、如果在施工阶段荷载中定义了施工阶段徐变系数，那么在施工阶段分析中将按施工阶段荷载中定义的徐变系 数来计算。
三截面定义截面定义有多种方法，可以采用调用数据库中截面（标准型钢）、用户定义、采用直接输入截面特性值的数值形式、 导入其他模型中已有截面（图1〜图3）在这个例题中分别采用这四种方式定义了几个截面，采用调用数据库中标准截面定义角钢截面；采用用户输入截 面形状参数定义箱形截面；用户输入截面特性值定义矩形截面；通过导入其他模型中的PSC截面来形成当前模型中的 两个新的截面对于在截面数据库中没有的截面类型，还可以通过程序提供的截面特性计算器来生成截面数据，截面特性计算器 的使用方法有相关文件说明，这里就不赘述四建立节点节点是有限元模型最基本的单位，节点的建立可以采用捕捉栅格网、输入坐标、复制已有节点、分割已有节点等 方法来建立新的节点，另外在复制单元的同时程序会自动生成构成单元的节点节点建立过程中可能会出现节点号不连续的情况，这是可以通过对选择节点进行重新编号或紧凑节点编号来进行 编辑以上几个命令在语音资料中都将为大家一一演示五建立单元在MIDAS/Civil中可以通过多种方法来建立单元，包括连接已有节点建立单元、对已有单元进行分割建立新的单 元、扩展已有节点或单元生成更高维数的单元、导入AUTOCAD的DXF文件来生成单元的方法等。
对于复制单元、分割单元、扩展单元都可以执行等间距操作和任意间距操作需要注意的是：使用镜像功能复制单元时，新生成的单元的局部坐标系方向与源单元的局部坐标系方向相反，因 此需要调整单元的局部坐标系方向使得输出的单元内力方向统一在导入AUTOCAD的DXF文件时，只要选择需要的图层中的图形文件就可以方便的建立整体结构模型，然后 再对导入的单元赋予单元属性即可完成结构模型的建立六定义边界条件MIDAS/Civil里包含多种边界表现形式这里介绍的比较常用的一般支撑、节点弹性支撑、面弹性支撑、刚性连接 等边界条件的定义方法一般支撑是应用最广的边界条件，选择要施加一般支撑的节点，选择约束自由度方向即完成一般支撑的定义节 点弹性支撑的定义方法同一般支撑，不同的是在定义约束的自由度方向要输入约束刚度面弹性支撑不仅可以针对板单元来定义弹性支撑条件，而且可以对梁单元、实体单元来定义面弹性支撑这种支 撑条件在模拟结构与土体的连接条件时应用比较广需要输入的参数地基弹性模量，这个可以在地质勘查报告中查得 图1所示为面弹性支撑定义对话框对于弹性连接和刚性连接涉及的都是两个节点间的连接情况对于弹性连接选择连接的自由度方向和该方向的刚 度参数就可以了，弹性连接的方向是按照连接的两个节点间的局部坐标系方向来定义的（如图2）！刚性连接是强制 从属节点的某些自由度从属于主节点（如图3所示）。
七定义自重荷载MIDAS/Civil对结构的自重荷载可以通过程序来自动计算程序计算自重的依据是材料的容重、截面面积、单元构 件长度、自重系数来自动计算结构自重在定义自重时，首先要定义自重荷载的荷载工况名称，并定义自重所属的荷载组，然后输入自重系数即可对于 荷载系数，通常在Z方向输入-1即可，因为通常考虑的模型的重力作用方向都是竖直向下，而程序默认的整体坐标 系Z的正方向是竖直向上的如果自重作用时考虑结构的容重与材料定义时的容重不同，这里自重系数只要输入计 算自重时要考虑的容重与材料定义的容重之比就可以了演示例题中以计算自重时混凝土自重按26KN/m3考虑八钢束预应力荷载钢束预应力荷载模拟的是预应力混凝土结构中张拉预应力钢束的作用在程序中通过三个步骤来实现，首先要定 义模型中采用的预应力钢束的性质，其次要定义预应力钢筋布置形状，然后对布置到结构中的预应力钢束输入张拉控 制应力即可完成钢束预应力荷载的定义1、 钢束特性值定义定义钢束特性值时可以选择预应力张拉形式、单根预应力钢筋面积、后张法导管直径、松弛系数等与预应力钢筋 应力计算参数如果在分析中不考虑预应力损失，那么图1中标示图框的部分内容可以不输入或输入为0，那么钢束预 应力因松弛、超张拉、摩擦、锚具变形引起的损失将不予考虑，对于预应力钢筋的其他两项损失：混凝土收缩徐变引 起的损失和混凝土弹性压缩引起的损失在施工阶段分析控制中选择定义（图2）。
2、 钢束布置形状操作例题中参考的预应力钢筋布置形式如图3所示预应力钢束布置可以通过二维或三维的输入方式来输入，通过输入钢束形状主要控制点坐标和预应力钢筋弯起半径，并输入插入点坐标即预应力钢筋坐标参考位置坐标即完成钢 束布置定义（图4）3、输入钢束张拉控制应力选择要张拉的钢束，输入张拉控制应力（或张拉控制内力）并输入注浆时间，即在哪个阶段开始考虑按换算截面 来进行计算如图5所示图3容叽束:布&形状］钢束的预应方荷载荷载工况名称额应加 ...— I荷载组名称预应芝 刁二选择加载的预应力钢束添加 煽捐 福|除 '九温度荷载定义MIDAS/Civil可以考虑5种温度荷载的施加方式这几种不同的温度荷载分别适用于不同的温度荷载定义系统温度适用于整体结构的整体升温或整体降温节点温度和单元温度适用于对选择节点或单元的整体升、降温作用温度梯度适用于对梁或板沿截面高度和宽度方向考虑温度梯度作用例如在梁高方向输入温度梯度5度（图2）， 梁截面实际温度荷载作用如图3所示梁截面温度荷载适用于对梁截面施加折线形温度荷载通过输入折线形温度荷载的每个线性温度作用的截面宽度， 作用截面高度及该高度范围内的温度需要注意的是对于空心截面，温度荷载实际作用宽度一定要扣除空心部分截面 宽度影响。
截面高度位置的温度值为实际温度值，不是相对于系统温度的相对值当截面为联合截面或组合截面时， 输入每段线性温度荷载时的材料特性应依据截面位置不同而输入不同的材料特性（图4）对于结构的初始温度在模型一结构类型中指定，通常指定为0度即可十移动荷载定义移动荷载定义分四个步骤：1. 定义车道（适用于梁单元）或车道面（适用于板单元）；2. 定义车辆类型；3. 定义移动荷载工况；4. 定义移动荷载分析控制一一选择移动荷载分析输出选项、冲击系数计算方法和计算参数一）、车道及车道面定义移动荷载的施加方法，对于不同的结构形式有不同的定义方法对于梁单元，移动荷载定义采用的是车道加载; 对于板单元，移动荷载定义采用的是车道面加载对梁单元这里又分为单梁结构和有横向联系梁的梁结构，对于单梁 结构移动荷载定义采用的是车道单元加载的方式，对于有横向联系梁的结构移动荷载定义采用的是横向联系梁加载的 方式对于单梁结构的移动荷载定义在PSC设计里边已经讲过了，这里介绍的是有横向联系梁结构的移动荷载定义以 及板单元移动荷载定义横向联系梁加载车道定义：在定义车道之前首先要定义横向联系梁组，选择横向联系梁，将其定义为一个结构 组。
车道定义中移动荷载布载方式选择横向联系梁布载（图1），然后选择车道分配单元、偏心距离、桥梁跨度后添 加即可完成车道的定义车道面定义（图2）:对于板单元建立的模型进行移动荷载分析时，首先需要建立车道面输入车道宽度、车道 偏心、桥梁跨度、车道面分配节点后添加即可完成车道面定义二） 、车辆类型选择无论是梁单元还是板单元在进行移动荷载分析时，定义了车道或车道面后，需要选择车辆类型，车辆类型包括标 准车辆和用户自定义车辆两种定义方式（图3）三） 、移动荷载工况定义定义了车道和车辆荷载后，将车道与车辆荷载联系起来就是移动荷载工况定义在移动荷载子工况中选择车辆类 型和相应的车道，对于多个移动荷载子工况在移动荷载工况定义中选择作用方式（组合或单独），对于横向车道折 减系数程序会自动考虑（图4）四） 移动荷载分析控制在移动荷载分析控制选项中选择移动荷载加载位置、计算内容、桥梁等级、冲击系数计算方法及计算参数（图 5）注意事项总结：1、 车道面只能针对板单元定义，否则会提示“影响面数据错误”2、 车道定义中，当为多跨桥梁时，对应下面的车道单元应输入不同的桥梁跨度该功能主要为了对不同跨度的桥 梁段赋予不同的冲击系数。
3、 移动荷载工况定义中当考虑各子荷载工况的组合效果时，组合系数在各子荷载工况定义中的系数中定义4、 移动荷载分析控制选项中影响线加载点的数量越多在移动荷载追踪时荷载布置位置越精确；计算内容选项中如 果不选择计算应力，那么在后处理中将不会显示由移动荷载引起的结构应力；当冲击系数不按基频来计算时，选择规 范类型为其他规范，这里提供了多种常用的冲击系数计算方法（图6）£jS名称 藏商福车商府载的g「车道单元 I-嗔业废基勤L-I IJHAS/X-.+ .3 r 6.T. i - [DtMb1J6\i; f；!i^Aisf: J1 fix].(f.SHS +l - [O车厢琢尚方巨向厨 L句后 有往近俯心距离 C-糟梁隹度 0~0a : Ec centric it yD. 0, 0qTcFo室IrLE ff>4040坦40 隔血。
