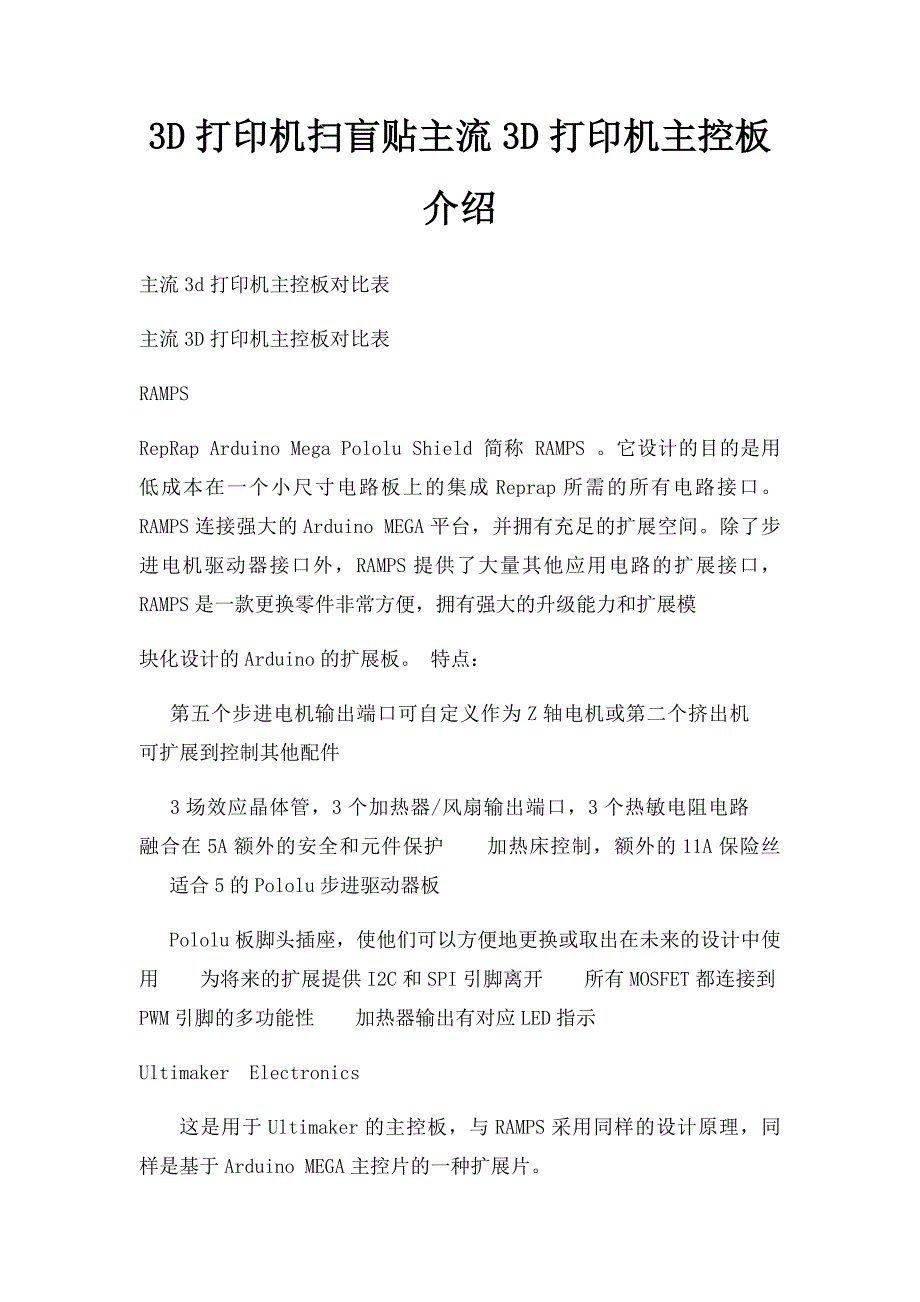

3D打印机扫盲贴主流3D打印机主控板介绍主流3d打印机主控板对比表 主流3D打印机主控板对比表 RAMPS RepRap Arduino Mega Pololu Shield 简称 RAMPS 它设计的目的是用低成本在一个小尺寸电路板上的集成Reprap所需的所有电路接口RAMPS连接强大的Arduino MEGA平台，并拥有充足的扩展空间除了步进电机驱动器接口外，RAMPS提供了大量其他应用电路的扩展接口，RAMPS是一款更换零件非常方便，拥有强大的升级能力和扩展模块化设计的Arduino的扩展板 特点：· 第五个步进电机输出端口可自定义作为Z轴电机或第二个挤出机 · 可扩展到控制其他配件 · 3场效应晶体管，3个加热器/风扇输出端口，3个热敏电阻电路 · 融合在5A额外的安全和元件保护 · 加热床控制，额外的11A保险丝 · 适合5的Pololu步进驱动器板 · Pololu板脚头插座，使他们可以方便地更换或取出在未来的设计中使用 · 为将来的扩展提供I2C和SPI引脚离开 · 所有MOSFET都连接到PWM引脚的多功能性 · 加热器输出有对应LED指示 Ultimaker Electronics 这是用于Ultimaker的主控板，与RAMPS采用同样的设计原理，同样是基于Arduino MEGA主控片的一种扩展片。
Sanguinololu Sanguinololu是一种供Reprap等数控设备使用的低成本ALL-IN-ONE主控板解决方案它设有一个的板载Sanguino它的四个轴均采用Pololu引脚兼容的步进驱动程序 开发板提供了一个友好的扩展端口，支持I2C，SPI，UART，以及ADC引脚全部14个扩展GPIO引脚可被用来作为为好用户可以选择使用任何7V-30V的ATX电源电源板 特点 · 小设计 - 板为100mm x 50毫米 · Sanguino克隆，Atmel的ATmega644P的- ATmega1284向下兼容！ · 4的Pololu步进驱动程序板的董事会 · 支持多种电源配置 - 由USB总线提供的逻辑信号- FT232RL板上USB连接- USB2TTL头是FTDI电缆，或BlueSMIRF的蓝牙模块 · 2个热敏电阻的电路连接器 · 2 N-MOSFET的挤出机/床 · 可选择的部分12v/ 5v的终点挡块电压 · 边缘连接器，使直角连接 · 13个额外的引脚，可用于扩大和发展 - 6个模拟量和8个数字，具有以下功能 - UART1- I2C- SPI- PWM引脚- 模拟量I / O · 所有的通孔元件，方便diy焊接 Melzi RepRap的一个理念是“自己动手”。
但有时人们只是想直接上手使用RepRap主控电路板，这样能使他们能够专注于机器的其他方面，或仅仅他们更熟悉的是软件方面或机械设计方面 Melzi是一个完整组装好的RepRap主控电路，而且是很便宜地大量生产它是基于Arduino Leonardo的扩展板这是reprap pro mendel 和 huxley 的标配主板 Melzi采用的单片机芯片是ATMEGA644P，跟Sanguinololu上使用的是同一个芯片这是一个Sanguinololu固件兼容的电路板，虽然没有额外的功能，但比Sanguinololu还是多了两样扩展:场效应管控制的风扇，和一个可控的LEDMelzi配备了micro SD 卡 步进电机驱动电路全部焊接在电路板上 Printrboard Printrboard是由Printrbot团队设计的，printrboard继承了原有的RepRap主控板的功能同时消除了的部分缺点printrboard在GEN6的基础上添加heatbed SD存储卡和支持，恢复到1/16的微快板步进驱动器，以及改善的连接可靠性和降低成本消除FTDI UART芯片Printrboard也有扩展接口，支持I2C，SPI，UART，ADC引脚。
Printrboard是Teensylu的衍生版本Atmel的AT90USB1286微控制器具有片上USB，不再需要FTDI UARTIC 特点· AT90USB1286微控制器 - 原生USB接口没有FTDI串行到USB芯片！- 128KB闪存 · 四个集成的快板A4982步进驱动器 · 热敏电阻器的连接：2 · 2 N-MOSFET的控制挤出机和Heatbed · 1，N-MOSFET的控制低功率风扇或马达 · 内建SD卡插槽 · 有四个挡块连接器@ 5V包括X，Y，Z，和第四终点挡块被称为E-Stop被用作紧急停止，或挤出机停止 · 边缘连接器，使直角连接 · 14个额外的引脚，可用于扩大和发展，具有以下功能 - UART1- I2C- SPI- PWM引脚- 模拟量I / O- JTAG · 额外的14引脚插头，其余为原型的I / O · SMT元件大小为0805，并没有QFN封装，便于焊接 · 4层PCB正确的接地层和电源分布网络 · 小设计 - 板为100毫米×60毫米 Gen 6 GEN6是与GEN7不同的是，GEN6是设计用于工业批量生产的FFF /的FDM 3D打印机主控电路板单板解决方案。
它的目的是专业生产，有许多小的表面贴装元件GEN6的另一个主要区别是，他们使用德州仪器DRV8811芯片驱动步进电机这意味着如果它需要正常使用Allegro A4983芯片则需要修改固件中的引脚 硬件特色 · 板载USB-RS232转换器 · 挤出机全部集成在一块电路板上 · RS485总线连接器，通过挤出机的STEP和DIR信号连接的可能性 · 集成的H21LOB或TCST2103开槽光电传感器的驱动元件 · 高输入电压范围：12-24VDC · 简单，干净的安装与使用的标准连接器 · 电力，通讯，加热器输出的调试LED · 复位按钮 Gen 7 这是一种以DIY为设计出发点RepRap主控电路板RepRap有一个理念就是“自我复制”，这个理念扩展至主控电路板领域所有的GEN7的PCB都可以在RepRap制造上，也可以用一般的数控铣床，也可以用热转印腐蚀法制作将来甚至可以用金属3D打印直接打印PCB. GEN7的电路设计是和RAMPS或Sanguinololu非常相似，都是以堆叠扩展板为解决方案GEN7与RAMPS或Sanguinololu有相同的电路设计思路，可以运行相同的固件。
此外，GEN7配备了一些不错的细节，使其更加灵活，以及更可靠 版权信息： 图片来源 www.reprap.org 本文由sakunamary编写 ，首发于 .欢迎转载，请注明出处 出自： 。
