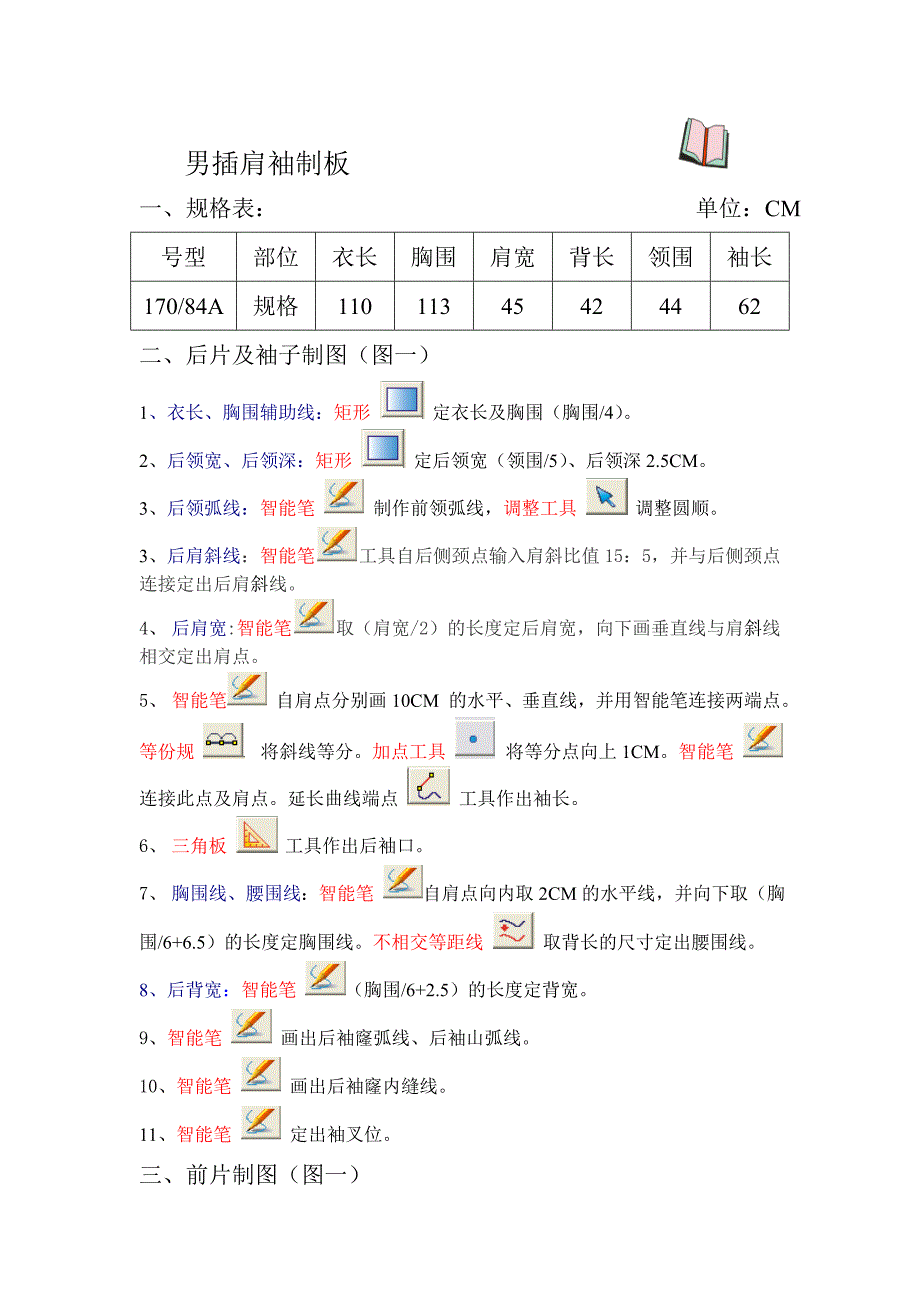

男插肩袖制板 一、规格表： 单位：CM号型部位衣长胸围肩宽背长领围袖长170/84A规格11011345424462二、后片及袖子制图（图一）1、衣长、胸围辅助线：矩形 定衣长及胸围（胸围/4）2、后领宽、后领深：矩形 定后领宽（领围/5）、后领深2.5CM3、后领弧线：智能笔 制作前领弧线，调整工具 调整圆顺3、后肩斜线：智能笔 工具自后侧颈点输入肩斜比值15：5，并与后侧颈点连接定出后肩斜线4、 后肩宽:智能笔 取（肩宽/2）的长度定后肩宽，向下画垂直线与肩斜线相交定出肩点5、 智能笔 自肩点分别画10CM 的水平、垂直线，并用智能笔连接两端点等份规 将斜线等分加点工具 将等分点向上1CM智能笔 连接此点及肩点延长曲线端点 工具作出袖长6、 三角板 工具作出后袖口7、 胸围线、腰围线：智能笔 自肩点向内取2CM的水平线，并向下取（胸围/6+6.5）的长度定胸围线不相交等距线 取背长的尺寸定出腰围线8、后背宽：智能笔 （胸围/6+2.5）的长度定背宽。
9、智能笔 画出后袖窿弧线、后袖山弧线10、智能笔 画出后袖窿内缝线11、智能笔 定出袖叉位三、前片制图（图一）1、 前胸围线：成组粘贴工具 复制各辅助线、胸围线及腰围线2、前领宽、前领深：矩形 定前领宽（领围/5-0.3）、前领深（领围/5）智能笔 作出前领弧线调整工具 调整3、前肩斜线：智能笔 工具自前侧颈点输入肩斜比值15：6，并与前侧颈点连接定出前肩斜线4、前肩宽:智能笔 取（肩宽/2）的长度定前肩宽，向下画垂直线与肩斜线相交定出肩点5、智能笔 自肩点分别画10CM 的水平、垂直线，并用智能笔连接两端点等份规 将斜线等分智能笔 连接等分点及肩点延长曲线端点 作出袖长6、三角板 工具作出前袖口7、前胸宽：智能笔 取（胸围/6+1.5）的长度定前胸宽7、智能笔 画出前袖窿弧线、前袖山弧线8、智能笔 画出前袖窿内缝线9、偏移点工具 自腰节定出袋位点智能笔 作出袋长三角板 作出袋宽智能笔 连接剩余部分三、下领制图（图二）1、皮尺工具 量取前后袖窿并作记录2、智能笔 连接前领深点及前领深的中点智能笔 自线上取4CM，并与前领宽进3.5CM的点连接。
延长曲线端点 作延长 3、智能笔 作上一步线的平行线，长度为后领长三角板 作后领弧线的垂线，长度为5.5CM 4、智能笔 连接各段弧线，调整工具 调整圆顺四、上领制图 （图三）1、智能笔 自前颈点取0.8h1的尺寸，并与前领深连接延长曲线端点 作延长2、加点工具 自前侧颈点取0.9h1的点智能笔 自此点作平行线（上一步）3、加点工具 在平行线上取(h+h1)的长度4、三角板 作上一步点的垂线，长度为2(h-h1)5、三角板 作领面、领底6、智能笔 连接各段弧线，调整工具 调整圆顺五、拾取裁片（图四）1、剪刀工具 顺时针点击生成裁片，衣片辅助线 工具拾取内部辅助线八、加缝份（图四）1、 加缝份工具 点击任意一点，整个裁片加缝份拖选一条或多条线进行修改2、 公主缝垂直角处理：加缝份工具 按住F8键，同时完成(前片、前侧或后片、后侧)垂直角的修正六、加剪口（图四）1、加剪口工具 在需要加剪口的位置直接点击即可，直接用此工具可调整方向系统里存储多种剪口类型，根据需要进行选择，也可设置剪口的深度、宽度七、纸样说明（图四）1、首先设置纸样说明格式，点击[选项]-[系统设置]-[布纹线上纸样说明]，在布纹线上或是下选择合适的格式。
注：（只需设置一次）3、 双击裁片或在 [纸样]-[纸样资料]里，填写纸样名、面料等在[纸样]-[款式资料]里填写款式名在[放码]-[规格表]里填写款式号型八、存储1、每新作一款点击保存 ，系统里弹出[保存为]对话框，选择合适的路径，存储文件所有款式完成以后，再次点击 保存 。
