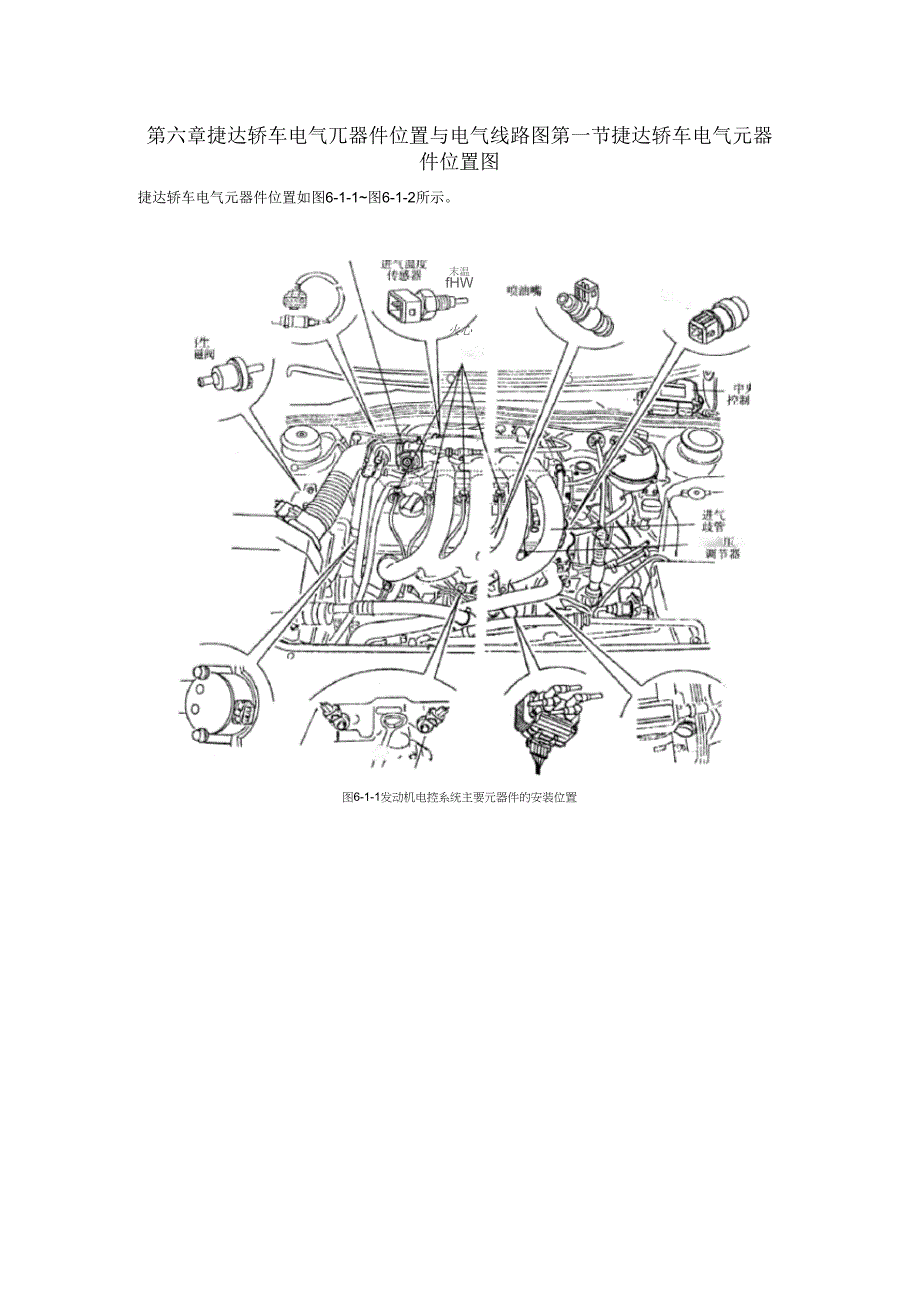

第六章捷达轿车电气兀器件位置与电气线路图第一节捷达轿车电气元器件位置图捷达轿车电气元器件位置如图6-1-1~图6-1-2所示末温fHW火心图6-1-1发动机电控系统主要元器件的安装位置图6-1-2ABS系统各元件的安装位置1-ABS控制器2-总泵助力器3-自诊断接口4-ABS警报灯K475-后轮转速传感器G44/G466-制动灯开关7-前轮转速传感器G45/G47第二节捷达系列轿车电气线路图一、捷达都市先锋轿车电气线路图捷达都市先锋轿车继电器、保险丝的布置见图6-2-1和图6-2-2所示，其含义见表6-2-1和表6-2-2所示捷达都市先锋轿车电气线路图如图6-2-3-图6-2-22所示7Q目'10一15-rLr□a丹1J〔哲MUn-图6-2-1继电器盘正面布置AlA2BCDHFSG2HlH2J107A3呻图6-2-2继电器盘背面布置A1-8孔插头（黄色），前大灯线束A2-8孔插头（黄色），前大灯线束B-6孔插头（绿色），用于前大灯清洗系统C-8孔插头（黄色），用于任选线束D-12孔插头（绿色），用于附加设备E-5孔插头（绿色），仪表线束F-9孔插头（白色）发动机舱右侧线束G1-12孔插头（白色）发动机舱右侧线束G2-12孔插头（白色）发动机舱右侧线束H1-10孔插头（红色），转向柱开关线束H2-8孔插头（红色），转向柱开关线束J-10孔插头（红色），转向柱开关线束K-12孔插头（黑色），尾部线束L-7孔插头（黑色），尾部线束M-6孔插头（黑色），尾部线束N-6孔插头（绿色），空调线束P-9孔插头（蓝色），后风窗及前雾灯开关线束Q-6孔插头（蓝色），仪表线束R-10孔插头（蓝色），灯光开关线束S-5孔插头（白色）发动机舱右侧线束T-2孔插头（绿色）U1-14孔插头（蓝色），仪表板线束U2-14孔插头（蓝色），仪表板线束V-4孔插头（绿色），多功能指示器线束W-6孔插头（绿色），ABS线束X-8孔插头（绿色），警报指示灯（拖挂设备、ABS系统）线束Y-单孔插头，接线柱30Z1-单孔插头Z2-单孔插头，接线柱3130-单孔插头，接线柱3030B-单孔插头表6-2-1保险丝的布置序号对应的用电器容量/A保险丝的颜色1左近光灯10红色2右近光灯10红色3仪表板照明灯、牌照灯10红色4杂物箱灯15蓝色5风窗刮水器、洗涤装置15蓝色6鼓风机30绿色7右尾灯、右停车灯10红色8左尾灯、左停车灯10红色9后窗除霜加热器20黄色10雾灯、后雾灯15蓝色11左远光灯10红色12右远光灯10红色13喇叭10红色14倒车灯15蓝色15发电机电子装置10红色16组合仪表15蓝色17转向灯10红色18电动燃油泵、加热入传感器20黄色19散热器风扇、空调继电器30绿色20制动灯10红色21车内照明、时钟15蓝色22收音机、点烟器10红色表6-2-2继电器的布置位置号继电器名称打印在继电器外壳上的号码1空调继电器134卸荷继电器186闪光器218间歇刮水/清洗继电器1910雾灯继电器5311双音喇叭继电器5312燃油泵继电器6713散热器风扇启动继电器3114起动保护继电器5315ABS液压泉继电器7816ABS继电器7919自动变速器继电器5321电动车窗继电器2422ABS阀、ABS液压泉保险丝23空调、双频道收放机保险丝24电动车窗保险丝图6-2-3电控燃油喷射系统控制原理图F60-怠速开关G2-水温传感器G6-汽油泵G28-发动机转速传感器G39-入传感器G40-霍尔传感器G61、G66-爆震传感器G62-水温传感器G69-节气门电位计G70-空气流量计G72-进气温度传感器G88-怠速节气门电位计J17-汽油泵继电器J220-控制单元J338-节气门控制单元N-2、3缸点火线圈N30~N33-1~4缸喷嘴N79-曲轴箱通风加热电阻N80-活性碳罐电磁阀N122-终端能量输出极N128-1、4缸点火线圈P-火花塞插头Q-火花塞S15、S18-保险丝T16-自诊断接口V60-怠速电机Z19-入传感器加热器A-发动机转速信号B-空调压缩机信号C-空调装置信号D-车速信号图6-2-4电控燃油喷射系统电路图(1)A-蓄电池G2-冷却液温度传感器G40-霍尔传感器G62-冷却温度传感器J220-多点喷射控制单元N79-加热电阻(曲轴箱通风)N152-点火线圈P-火花塞插头Q-火花塞T4-4孔插头T8-8孔插头T80-80孔插头-接地点，在气缸盖上班书地连接点1,在发动机舱线束内@-接地连接点(传感器接地)，在发动机线束内壬极连接点1(15)，在发动机舱经线束内健接点1,在多点喷射控制单元线束内图6-2-5电控燃油喷射系统电路图(2)F60-怠速开关G61-爆震传感器①G69-节气门电位计G72-进气温度传感器G88-节气门调节器电位计G220-多点喷射控制单元G338-节气门控制单元T80-80孔接头V60-节气门调节器M就MJI34巧M3TJB39W4】U-接地连接点（传感器接地），在发动机线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色图6-2-6电控燃油喷射系统电路图（三）B-起动机D-点火开关G28-发动机转速传感器G66-爆震传感器2J220-多点喷射控制单元T3-3孔插头，靠近发动机转速传感器T80-80孔插头-接地点，在发动机舱左侧图6-2-7电控燃油喷射系统电路图(4)G39-入传感器G70-空气流量计J17-燃油泵继电器J220-喷油阀N31-2缸喷油阀N32-3缸喷油阀N33-4缸喷油阀1头TV2-30号接线柱，分线器，在继电器盘后多点喷射控制单元N30-1缸N4a-4孔插头T80-80孔插-连接点(喷油阀)，在发动机舱线束内图6-2-8电控燃油喷射系统电路图(5)A-蓄电池ws-白色G-燃油表传感器sw-黑色G6-燃油泵ro-红色J32-空调继电器，在继电器盘上br-棕色J220-多点喷射控制单元gn-绿色N25-空调装置电磁离合器bl-蓝色N80-活性碳罐电磁阀1gr-灰色S51-保险丝li-紫色T8-8孔插头ge-黄色T16-16孔插头，V.A.G1551自诊断接口T80-80孔插头窟:-接地连接地1,在仪表板线束内七散热器风扇接通控制单元j:mIrn/iu”4'?rognm6）ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色7J7415图6-2-9电控燃油喷射系统电路图（F1-机油压力开关F22-机油压力开关（30kPa）G1-燃油表G3-冷却度表K-仪表板T8-8孔插头T28-28孔插头，在仪表板上图6-2-10自动变速器控制系统电路图B/50-起动机（接线柱50）D/50-点火开关（接线柱50）F-制动灯开关F8-强制低速档开关F125-多功能开关G28-发动机转速传感器G38-变速器转速传感器G68-车速传感器G69-节气门电位计G93-变速器机油温度传感器J226-启动锁和倒车灯继电器J-发动机控制单元J217-自动变速器控制单元L19-挡位指示板照明灯M16/M17-倒车灯M9/M10-制动灯和尾灯N88-电磁阀1N89-电磁阀2N90-电磁阀3N91-电磁阀4N92-电磁阀5N93-电磁阀6N94-电磁阀7N110-变速杆锁止电磁阀S14-保险丝；附加信号：1-变速杆位置指示板、2-速度调节装置、3-空调装置图6-2-11ABS系统控制电路图A/--蓄电池负极A/+-蓄电池正极F-制动灯开关G44-后右轮转速传感器G45-前右轮转速传感器G46-后左轮转速传感器G47-前左轮转速传感器J104-ABS电子控制单元K47-ABS警报灯M9-左制动灯M10-右制动灯N55-ABS/EBD液压控制单元N99-前右轮ABS常开阀N100-前右轮ABS常闭阀N101-前左轮ABS常开阀N102-前左轮ABS常闭阀N133-后右轮ABS常开阀N134-后左轮ABS常闭阀N135-后左轮ABS常开阀N136-后左轮ABS常闭阀S4-保险丝（15A）S14-保险丝（10A）S20-保险丝（10A）S123-液压泵保险丝（30A）S124-电磁阀保险丝（30A）TV14-故障阅读器接口V64-ABS液压泵电机ws-白色sw-黑色ro-红色gn-绿色br-棕色bl-蓝色gr-灰色li紫色ge-黄色图6-2-12仪表板连接、油压开关、冷却液温度传感器电路图F1-油压开关G-燃油表传感器ws-白色bl-蓝色K2-发电机警报灯瑟粘铁连接点，在发动机舱线束内sw-黑色gr-灰色F22-油压开关*K5-转向警报灯ro-红色li-紫色K1-远光警报灯T28-28孔插头，在仪表板上br-棕色ge-黄色G2-冷却液温度表传感器gn-绿色z^h*T2ST2BT2SITJST28T2IT38728|T28图6-2-13仪表板（燃油表、冷却液温度表、油压报警、时钟、转速表）电路图G1-燃油表ws-白色G3-冷却液温度表sw-黑色G5-转速表ro-红色G54-速度传感器（仪表板内）br-棕色J6-稳压器gn-绿色J243-油压和冷却液报警及转速表控制单元bl-蓝色K3-油压警报灯gr-灰色K28-冷却液温度警报灯li-紫色L8-时钟照明灯ge-黄色L10-仪表板照明灯L1d-单孔插接件，继电器盒后面T11-11孔插接件，控制器J243上T28-28孔插接件，仪表板旁Y2-数字式时钟甲biH7273图6-2-147576117879BO手制动和制动液液面报警电路图ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色F9-手制动指示灯开关F345-制动液面警报开关K7-双管路制动及手制动指示灯必接地点，发动机舱线束内喉地连接，前大灯线束内85ItN膊的*09]9293M*S网F图6-2-15L16-空调控制板照明灯L28-点烟器照明灯T1c-单孔插接件，继电器盒后面T3a-3孔插接件，仪表板后就援地连接，仪表线束内O-接地点，前大灯线束内顿盗地点，前大灯线束内U1-点烟器点烟器、收放机电路图ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色M—50®©®F-*-~~1—W10010]皿m)04W5IMID?308：妙J10)1]111图6-2-16车内灯、行李舱照明灯、牌照灯电路图F2-左前门联锁开关W3-行李舱灯ws-白色F3-右前门联锁开关W15-室内灯sw-黑色F5-行李舱照明灯开关X-牌照灯ro-红色F10-左后门联锁开关筋-接地点，继电器盒旁br-棕色F11-右后门联锁开关句-接地点，行李舱左侧gn-绿色Tie-单孔插接件，继电器盒上部总-接地点，行李舱左侧bl-蓝色T10-单孔插接件，继电器盒上部gr-灰色T2e-2孔插接件，行李舱左后部li-紫色T21-2孔插接件，行李舱左侧ge-黄色brb©,rV©rhJr包1271t1讪1T1K。
