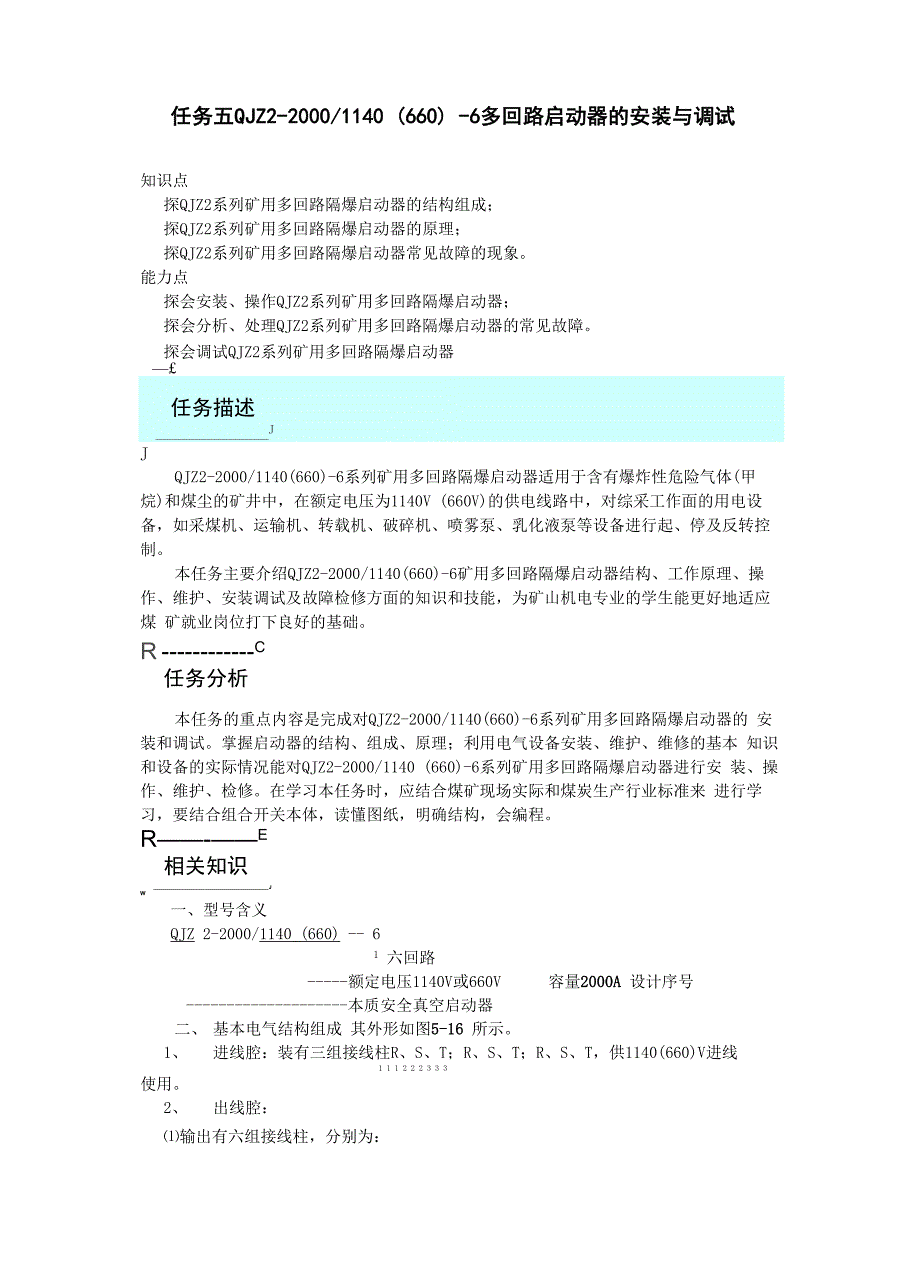

任务五QJZ2-2000/1140 (660) -6多回路启动器的安装与调试知识点探QJZ2系列矿用多回路隔爆启动器的结构组成；探QJZ2系列矿用多回路隔爆启动器的原理；探QJZ2系列矿用多回路隔爆启动器常见故障的现象能力点探会安装、操作QJZ2系列矿用多回路隔爆启动器；探会分析、处理QJZ2系列矿用多回路隔爆启动器的常见故障探会调试QJZ2系列矿用多回路隔爆启动器—£任务描述 JJQJZ2-2000/1140(660)-6系列矿用多回路隔爆启动器适用于含有爆炸性危险气体(甲 烷)和煤尘的矿井中，在额定电压为1140V (660V)的供电线路中，对综采工作面的用电设 备，如采煤机、运输机、转载机、破碎机、喷雾泵、乳化液泵等设备进行起、停及反转控制本任务主要介绍QJZ2-2000/1140(660)-6矿用多回路隔爆启动器结构、工作原理、操 作、维护、安装调试及故障检修方面的知识和技能，为矿山机电专业的学生能更好地适应煤 矿就业岗位打下良好的基础R C任务分析本任务的重点内容是完成对QJZ2-2000/1140(660)-6系列矿用多回路隔爆启动器的 安装和调试掌握启动器的结构、组成、原理；利用电气设备安装、维护、维修的基本 知识和设备的实际情况能对QJZ2-2000/1140 (660)-6系列矿用多回路隔爆启动器进行安 装、操作、维护、检修。
在学习本任务时，应结合煤矿现场实际和煤炭生产行业标准来 进行学习，要结合组合开关本体，读懂图纸，明确结构，会编程R——-——E相关知识 JW一、 型号含义QJZ 2-2000/1140 (660) -- 61 六回路 额定电压1140V或660V 容量2000A 设计序号 本质安全真空启动器二、 基本电气结构组成 其外形如图5-16 所示1、 进线腔：装有三组接线柱R、S、T；R、S、T；R、S、T，供1140(660)V进线1 1 1 2 2 2 3 3 3使用2、 出线腔：⑴输出有六组接线柱，分别为：U、V、W1 1 1第1回路接线柱；U、V、W——4 4 4一 第4回路接线柱;U、V、W2 2 2第2回路接线柱；U、V、W5 5 5第5回路接线柱;U、V、W3 3 3第3回路接线柱；U、V、W6 6 6第6回路接线柱;Kfl⑵在出线腔内装有控制端子排，做为远控、程控回路和通信等使用并提供了和集中控 如图5-17所示制台相配合的反馈常开接点信号,——；2 Wi--1 H -恂H1甩勿『二；附』图 5-16矿用多回路隔爆启动器3、主控腔：组合开关所有的主回路和控制保护元件均 装在主控腔内。
⑴真空隔离换向开关HGZ「HGZ2、HGZ3安装在腔体的右侧，型号为GHZ-630/1140,其作用是确保供电电源正向一断开一反向三个位置的无载转换，特殊情况下可带负荷分断;IF* *1曲1亦I?-1姑⑵交流真空接触器KM, KM?、KM3、KM图5-17出线腔内控制信号端子排 '取雄KM、KM安装在腔体中的功率单元模块上，接触器型号为CKJ -400/1140，控制电压AC 220V，5 6 5各回路分别控制普通电动机或双绕组双速电动机;⑶控制变压器T1安装在主腔体内，规格均为AC 1140(660)V/220V/(36V)功率1500VA, 为控制单元和真空接触器提供电源;⑷电动机的限流熔断器FUq FU12、FU21……，型号为NGT3，额定工作电压1140V,额定工作电流为560A，限流熔断器和PLC对主电路短路故障进行双重保护;阻容保护TBP、TBP、" 2叫用于吸收过电压AC1140V (660V)/127/4KVA变压器及照明信号综合保护均安装在主腔内4、门板元件组装:右门板装有可编程控制器&LC)、电压电流变送器、功能按钮、显示器左门板装有本质安全型继电器，照明信号综合保护指示灯及控制试验按钮。
⑴ 急停按钮：按下组合开关前面板上的“急停”按钮，所有回路立即停机三、技术指标1、主要技术参数⑴额定工作电压：AC 1140(660)V、频率：50Hz；⑵额定工作电流：总电流为2000A，交流真空接触器为400A；⑶最大控制功率：在额定工作电压1140(660)V,n ・cos①=0.75时，双速双回路控制电动机最大功率为590KW (400A)；⑷电流整定范围：10〜400A (CKJ -400)；5⑸ 主回路通断能力(接通/分断)：400A-4000A/3200A；⑹ 极限分断能力：CKJ -400为4500A；5⑺ 电寿命：AC-3负荷：CKJ -400 60万次；AC-4负荷：CKJ -400 2万次； 55⑻ 机械寿命：300万次；⑼ 隔离开关：630A/1140V分断能力3780A,正反各3次机械寿命1万次2、 动作特性⑴组合开关在控制电源电压额定值的75%〜120%范围内能可靠工作；⑵组合开关在控制电源电压额定值的20%〜60%时应能释放3、 保护特性组合开关具有过载、短路、断相、过/欠压、漏电闭锁和先导回路防止自起动等各种保 护⑴组合开关的短路保护采用双重保护；① 主回路熔断器为560A，额定分断能力至10KA；② 当主回路电流达到设定的短路倍数时,PLC短路保护跳闸，动作时间为0.2s〜0.4s。
⑵ 过载保护特性见表5-16表5-16 过载保护特性参数序号实际电流整定电流动作时间起始状态复位方式复位时间min11.05长期不动作冷态21.25minV t] 2<20min热态自动lVt<331.5IminV t15 V3min热态自动lVt<3465sW t0.6长期不动作冷态20.1V 且W0.6V3热态断电3W0.1<0.5热态断电⑷漏电闭锁保护特性: 组合开关的主电路对地绝缘电阻闭锁值见表5-18表5-18 主回路对地绝缘电阻闭锁值主回路额定工作电压（V）单相动作电阻值（KQ）动作允许误差（％）114040+2066022+20采用附加直流漏电检测方法，直流电压为12V,解锁灵敏度±1 KQ⑸操作过电压保护：1140（660） V组合开关由主回路接入R-C阻容吸收装置4、 本安参数⑴输入电压AC 36V 输入电流AC 80mA；⑵额定工作电压DC 12V 额定工作电流DC 18mA；⑶ 本安回路最大开路电压为：AC20V （交流有效值）；⑷ 本安回路最大短路电流为：AC85mA （交流有效值）；⑸控制接点容量AC 127V/DC 36V 5A；5、 基本操作⑴参数设定时软件盘操作方法 用组合开关右侧门上的上、下、左和右按键移动光标到要设定参数的区域框内，按“确 认”键，屏幕自动弹出数值输入窗，例如：把光标移到运行方式设定框中再按“确认”键后， 屏幕弹出一个数值型输入窗如图5-18显示。
<-硝定6T,取消L」年IL J 月II J 匸：］时|1 0 J 分［：」时间日期 设崔垄效电压 660V(1)/1140(2)近控(1)/远控⑵数值型:图 5-18 参数设定 1再用上、下、左和右键移动光标找到需要的数字“1”，然后将光标移动到“确定”，再按确认”键则数字进入设定区，如图5-19 所示用相同的方法设定各项参数，设定错误时按“取消”即可电压 660VC1) 71140 C2)近控⑴/远控⑵时向日期 设定生效图 5-19 参数设定 2⑵ 窗口的画面介绍和参数设置① 主菜单图 5-20 主菜单显示控制系统加电后屏幕显示随即进入主菜单，主菜单中包含了7 个功能窗口，当选用不同 的窗口画面时，用上、下、左、右键移动光标到相应的按钮上，按“确认”键，则切换到相 应的画面上② 系统设定按下主菜单中的“系统设定”按钮，进入系统设定画面，如图5-21：系 统 设 左图 5-21 系统设定电压 660V(1)/1140V(2)设为1：在660V电网中使用本开关，需将控制变压器的一次侧接在660V电源上，程序按660V的基准电压判断过压或欠压设为2：在1140V电网中使用本开关，需将控制变压器的一次侧接在1140V电源上，程序按1140V的基准电压判断过压或欠压。
近控（1）/远控（2）设为 1：用“运行信息”画面上的各路起动、停止按钮控制电动机的起停，称作近控 此时远控起动无效，但远控停止有效设为 2：由远方集中控制台或防爆按钮盒经开关上的本安继电器控制电动机起停，或经 网络由上位机控制电动机起停此时近控起动无效，但近控停止有效复位 自动（0）/手动（1）设为 0：发生电流故障（短路、断相、相不平衡、过载）和起动异常时，不闭锁故障回 路，起动任意回路故障自动复位，以解除闭锁发生电压故障时，仅在电压恢复正常后，自 动复位，以解除闭锁设为 1：发生电流故障（短路、断相、相不平衡、过载）和起动异常时，闭锁故障回路 必须在“电压故障记录”、“起动异常记录”或“电流故障记录”画面中按“复位”按钮，一 以解除闭锁，可以下次起动发生电压故障时，仅在电压恢复正常后，在以上三个画面中的 任意一个画面中按“复位”按钮，以解除闭锁瓦斯闭锁选择设为 0：无此功能设为 1：瓦斯闭锁输入为常开触点，闭合状态时，对所有电动机禁止起动设为 2：瓦斯闭锁输入为常闭触点，开断状态时，对所有电动机禁止起动风电闭锁选择设为 0：无此功能设为 1：风电闭锁输入为常开触点，闭合状态时，对所有电动机禁止起动。
设为 2：风电闭锁输入为常闭触点，开断状态时，对所有电动机禁止起动时间日期设定设定完后，需按“时间日期生效”按钮，以确认修改PLC的基准时间完成③ 参数设置按下主菜单中的“参数设置”按钮，进入参数设置画面，如图5-22所示A、电流整定整定电流短路倍数参数 没苣运行方式设定1bu-―11501II別r1I1ff # #4 5 6顺序控制 卜 IT o|»KI*l °|间隔时间［0 |s双速控制尾-头| 0卜低-高［第卜图 5-22 参数设置根据各路使用电动机的额定电流设置整定电流和短路倍数，根据实际使用的真空接触 器容量，整定电流输入框有最小电流设置限制，整定值小于此限制时输入不进去例如：使 用400A的真空接触器时最小电流的限制为10A当输入完成整定值和短路倍数后，程序依 此检测判断负载运行电流并对电动机实施各级保护B、运行方式设定参数设整定电擁短路倍数运打方式设定在运行方式设定中的参数输入结束后，如图5-23 所示，必须按下窗口右下角的“运行方式设定生效”按钮，结束本次设置。
