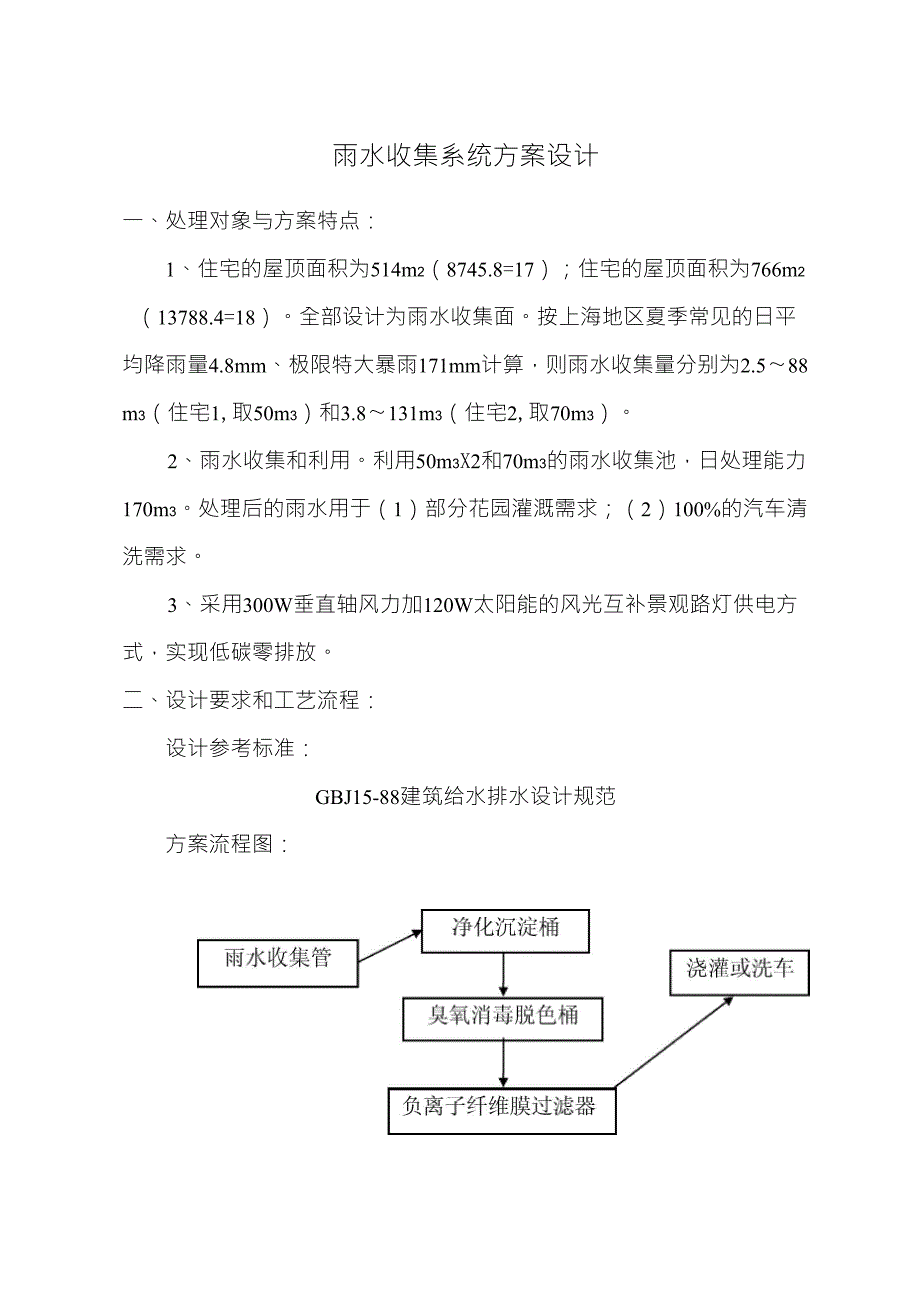

雨水收集系统方案设计一、处理对象与方案特点：1、住宅的屋顶面积为514m2（8745.8=17）；住宅的屋顶面积为766m2（13788.4=18）全部设计为雨水收集面按上海地区夏季常见的日平均降雨量4.8mm、极限特大暴雨171mm计算，则雨水收集量分别为2.5〜88m3（住宅1,取50m3）和3.8〜131m3（住宅2,取70m3）2、雨水收集和利用利用50m3X2和70m3的雨水收集池，日处理能力170m3处理后的雨水用于（1）部分花园灌溉需求；（2）100%的汽车清洗需求3、采用300W垂直轴风力加120W太阳能的风光互补景观路灯供电方式，实现低碳零排放二、设计要求和工艺流程：设计参考标准：GBJ15-88建筑给水排水设计规范方案流程图：三、关键设备功能简介1、净化沉淀桶：采用过滤网方式，对来自雨水收集管道的雨水进行净化处理分离后的垃圾定期人工清理2、臭氧消毒脱色桶：臭氧是强氧化剂，主要靠羟基自由基去除异臭物质，将有毒污染物转变为无毒物它处理污水的氧化能力强，可分解一般氧化剂难于破坏的有机物，而且反应安全，时间短3、负离子纤维膜过滤器：作为一体化设备，可拆换过滤器采用本公司自主产品——负离子纤维膜，即一种复合功能化的纺织材料。
功能体组元选择一种天然电气石和适量钛铝氧化物陶瓷粉，基体组元为聚酯或聚丙烯这种复合材料优于单一的、仅含有一种主体功能及不稳定附带功能的材料，并具有较高的热力学稳定性、生物稳定性和自洁能力负离子纤维膜工作时，常压状态，通过0.5pm孔径的筒状膜来实现固液分离。
