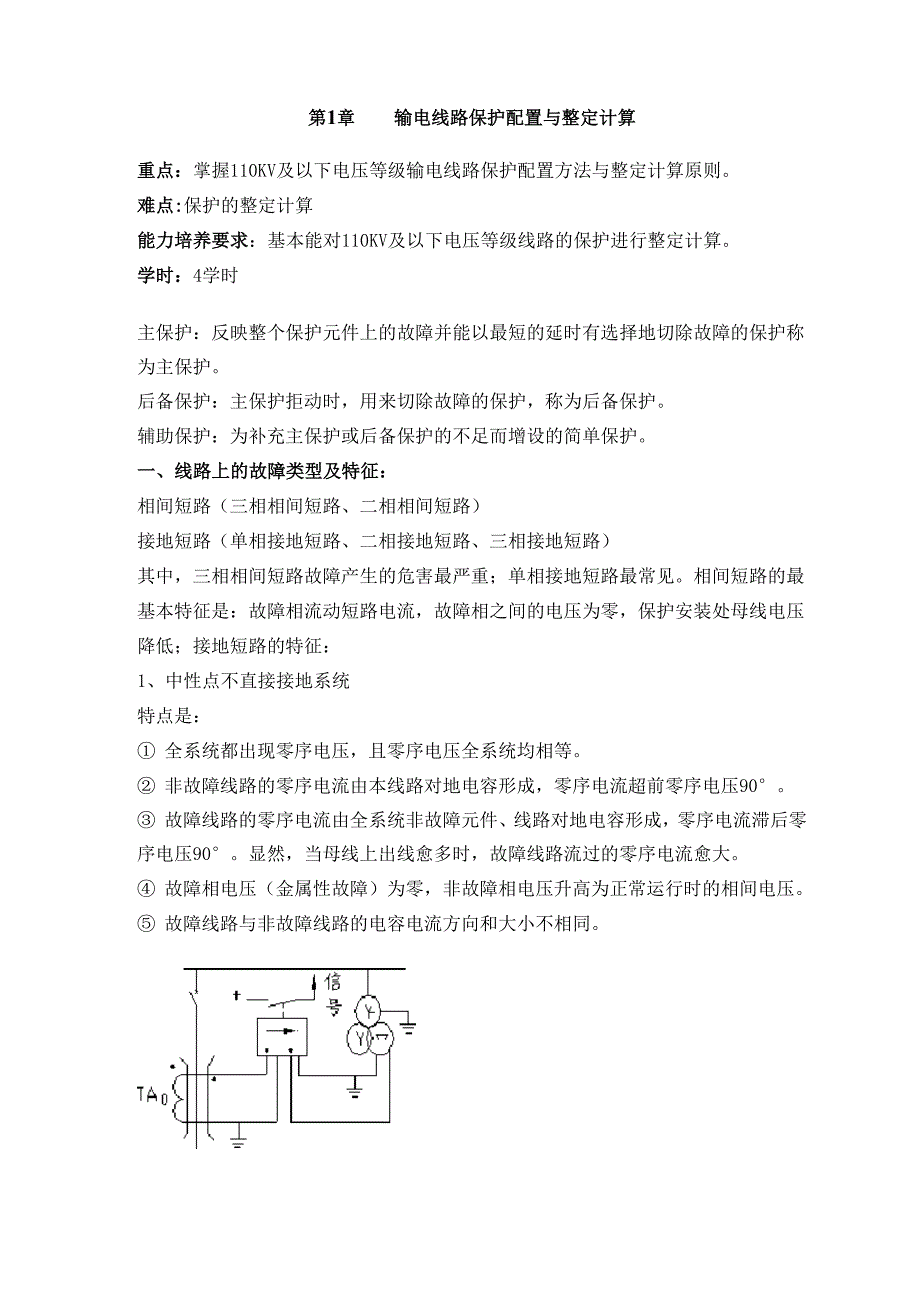

第1章 输电线路保护配置与整定计算重点：掌握110KV及以下电压等级输电线路保护配置方法与整定计算原则难点:保护的整定计算能力培养要求：基本能对110KV及以下电压等级线路的保护进行整定计算学时：4学时主保护：反映整个保护元件上的故障并能以最短的延时有选择地切除故障的保护称 为主保护后备保护：主保护拒动时，用来切除故障的保护，称为后备保护辅助保护：为补充主保护或后备保护的不足而增设的简单保护一、线路上的故障类型及特征：相间短路（三相相间短路、二相相间短路）接地短路（单相接地短路、二相接地短路、三相接地短路）其中，三相相间短路故障产生的危害最严重；单相接地短路最常见相间短路的最 基本特征是：故障相流动短路电流，故障相之间的电压为零，保护安装处母线电压 降低；接地短路的特征：1、中性点不直接接地系统特点是：① 全系统都出现零序电压，且零序电压全系统均相等② 非故障线路的零序电流由本线路对地电容形成，零序电流超前零序电压90°③ 故障线路的零序电流由全系统非故障元件、线路对地电容形成，零序电流滞后零 序电压90°显然，当母线上出线愈多时，故障线路流过的零序电流愈大④ 故障相电压（金属性故障）为零，非故障相电压升高为正常运行时的相间电压。
⑤ 故障线路与非故障线路的电容电流方向和大小不相同因此中性点不直接接地系统中，线路单相故障可以反应零序电压的出现构成 零序电压保护；可以反应零序电流的大小构成零序电流保护；可以反应零序功率的 方向构成零序功率方向保护2、中性点直接接地系统接地时零序分量的特点：① 故障点的零序电压最高，离故障点越远处的零序电压越低，中性点接地变压器处 零序电压为零② 零序电流的分布，主要决定于输电线路的零序阻抗和中性点接地变压器的零序阻 抗，而与电源的数目和位置无关③ 在电力系统运行方式变化时，如果输电线路和中性点接地的变压器数目不变，则 零序阻抗和零序等效网络就是不变的但电力系统正序阻抗和负序阻抗要随着系统 运行方式而变化，将间接影响零序分量的大小④ 对于发生故障的线路，两端零序功率方向与正序功率方向相反，零序功率方向实 际上都是由线路流向母线的二、保护的配置小电流接地系统（35KV及以下）输电线路一般采用三段式电流保护反应相间短路 故障；由于小电流接地系统没有接地点，故单相接地短路仅视为异常运行状态，一 般利用母线上的绝缘监察装置发信号，由运行人员“分区”停电寻找接地设备对 于变电站来讲，母线上出线回路数较多，也涉及供电的连续性问题，故一般采用零 序电流或零序方向保护反应接地故障。
对于短线路、运行方式变化较大时，可不考虑I段保护，仅用II段+III段保护分别 作为主保护和后备保护使用110KV输电线路一般采用三段式相间距离保护作为相间短路故障的保护方式，采用 阶段式零序电流保护作为接地短路的保护方式对极个别非常短的线路，如有必要 也可以考虑采用纵差保护作为主保护注意：1、 在双侧电源的输电线路上，当反方向短路时，如果保护可能失去选择性的话， 就应该增设方向元件，构成方向电流保护2、 变压器一一线路组接线时，将线路视为变压器绕组的引出线，不再单独设置保 护3、 保护的配置没有定则，只要能反应对象上可能出现的所有故障且满足保护的四 个基本要求的方案都可以，最经济的方案就是最好的无论那种保护，其灵敏度都 应满足规程要求，否则应改换其它保护方式三、三段式电流保护的整定计算1、瞬时电流速断保护整定计算原则：躲开本条线路末端最大短路电流整定计算公式：.m=dT门式中：Iact 继电器动作电流Kc——保护的接线系数IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短 路电流Klrel——可靠系数，一般取1.2〜1.3Ilopl——保护动作电流的一次侧数值。
nTA——保护安装处电流互感器的变比灵敏系数校验：l - 1 r点/, x \式中:X1——线路的单位阻抗，一般0.4Q/KM；Xsmax系统最大短路阻抗要求最小保护范围不得低于15%〜20%线路全长，才允许使用2、限时电流速断保护整定计算原则：不超出相邻下一元件的瞬时速断保护范围所以保护1的限时电流速断保护的动作 电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动 作的选择性，保护1的动作时限应该比保护2大故：以1=以辜 %=岩/&式中：Kllrel——限时速断保护可靠系数，一般取1.1〜1.2；△t 时限级差，一般取0.5S；灵敏度校验：虬/1.3〜1.5保护区末端最小两相相间短路电流计算值保护装置的动作值规程要求：3、定时限过电流保护定时限过电流保护一般是作为后备保护使用要求作为本线路主保护的后备以及相邻线路或元件的远后备动作电流按躲过最大负荷 电流整定式中：Klllrel——可靠系数，一般取 1.15〜1.25；Krel 电流继电器返回系数，一般取0.85〜0.95；Kss——电动机自起动系数，一般取1.5〜3.0； 动作时间按阶梯原则递推灵敏度分别按近后备和远后备进行计算。
式中：Ikmin——保护区末端短路时，流经保护的最小短路电流即：最小运行方式下， 两相相间短路电流要求：作近后备使用时，KsenN1.3〜1.5作远后备使用时，KsenN1.2注意：作近后备使用时，灵敏系数校验点取本条线路最末端；作远后备使用时，灵 敏系数校验点取相邻元件或线路的最末端；4、三段式电流保护整定计算实例如图所示单侧电源放射状网络，AB和BC均设有三段式电流保护已知：1）线路 AB长20km，线路BC长30km，线路电抗每公里0.4欧姆；2）变电所B、C中变压器 连接组别为Y，d11，且在变压器上装设差动保护；3）线路AB的最大传输功率为l 9.5MW，功率因数0.9，自起动系数取1. 3； 4）T1璞二=—变压器归算至被保护线路电压等级的阻抗为28欧；5）系统最大电抗7.9欧，系统最小电抗4.5欧试 对AB线路的保护进行整定计算并校验其灵敏度解： （1）短路电流计算 注意：短路电流计算值要注意归算至保护安装处电压等级，否则会出现错误；双侧 甚至多侧电源网络中，应取流经保护的短路电流值；在有限系统中，短路电流数值 会随时间衰减，整定计算及灵敏度校验时，精确计算应取相应时间处的短路电流数 值。
B母线短路三相、两相最大和最小短路电流为:=1590 （A）3773(5.4+50x0.4)=1160 (A)C母线短路电流为:M ―1Z *2 Vf(7.9 + 3X 0.4)3741 =孔盅"=1-25 X1590 = 1990(4)喔血=十 490 (A)>/3(7.9+ 20 x0.4+ 2S)E母线短路电流为:整定计算① 保护1的I段定值计算工程实践中，还应根据保护安装处TA变比，折算出电流继电器的动作值，以 便于设定最小保护范围的校验：=3.49KM3 49—xl00% = 17.5%>15%20满足要求② 保护1限时电流速断保护按躲过变压器低压侧母线短路电流整定:峪 f ~ <5(3.4 + 20x0.4 + 28) - 52°(^ 41=1-3x520=680(^)与相邻线路瞬时电流速断保护配合」皿1 — 4而1 2=1.15X 1.25X840=1210A选上述计算较大值为动作电流计算值，动作时间0.5S灵敏系数校验：度 ='骂 M — = 0 .96 % 1210可见，如与相邻线路配合，将不满足要求，改为与变压器配合③ 保护1定限时过电流保护按躲过AB线路最大负荷电流整定：栏 K 0.85 「理 V3 X一 x0.9相=501.8A动作时限按阶梯原则推。
此处假定BC段保护最大时限为1.5S，T1上保护动作最大时限为0.5S，则该保护的动作时限为1.5+0.5=2.0S灵敏度校验：近后备时：r = = 1112 = 2.31> (1 一3〜成g 碍 502况 660喘 502远后备时：注意：不能作T1的远后备四、距离保护的整定计算相间距离保护多采用阶段式保护,三段式距离保护整定计算原则与三段式电流保护 基本相同.1、相间距离I段保护的整定相间距离保护第I段动作阻抗为：=矍"疝可靠系数取0.8〜0.85若被保护对象为线路变压器组，则动作阻抗为:如果整定阻抗角与线路阻抗角相等，则保护区为被保护线路全长的80%〜85%2、相间距离II段保护的整定相间距离II段应与相邻线路相间距离第I段或与相邻元件速动保护配合①与相邻线路第I段配合动作阻抗为：骂,i=e/l式中：Kbmin 最小分支系数Kllrel——可靠系数，一般取0.8关于分支系数：助增分支（保护安装处至故障点有电源注入，保护测量阻抗将增大）y _ ■湖十Zjw十『姗由_ ZB、汲出分支（保护安装处至故障点有负荷引出，保护测量阻抗将减小2啊+ Z陌3Znp1——引出负荷线路全长阻抗Znp2——被影响线路全长阻抗Zset——被影响线路距离I段保护整定阻抗 汲出系数是小于1的数值。
C、助增分支、汲出分支同时存在时 总分支系数为助增系数与汲出系数相乘例题：分支系数计算已知，线路正序阻抗0.45Q/KM ,平行线路70km、MN线路为40km，距离I段保护 可靠系数取0.85M侧电源最大阻抗ZsM.max=25Q、最小等值阻抗为ZsM.min=20Q；N侧电源最大ZsN.max=25 Q、最小等值阻抗分别为ZsN.min=15 Q, 试求MN线路M侧距离保护的最大、最小分支系数解：(1)求最大分支系数最大助增系数：茸 _泛顽叩 + 2g + Z训疝 _ 2」+4°岌0,45+15 = 稠富最大汲出系数：最大汲出系数为1总的最大分支系数为：K,=、胡 K醐=3.93x1 = 3.93(2)求最小分支系数最小助增系数:j =』亍』=2睥心=252="mix25=2.52 最小汲出系数:140x0.45J ="七编="48危70)血45 =皿5总分支系数：J =匕^^-2.52x0.575=1.35 ②与相邻元件的速动保护配合灵敏度校验:要求：N1.3〜1.5若灵敏系数不满足要求，可与相邻II段配合，动作阻抗为动作时间：，喘+也 3、相间距离III段保护的整定整定计算原则：按躲过最小负荷阻抗整定7 _顷小if min —二①按躲过最小负荷阻抗整定Z 皿 — ° Id .niiti心.1 甘莅曾 Tf 人函女件匕邓可靠系数取1.2〜1.3 ；全阻抗继电器返回系数取1.15〜1.25。
若测量元件采用方向阻抗继电器:才宣 _ '/min血一翼疑V志拓gg—m中lm——方向阻抗继电器灵敏角Wld——负荷阻抗角②灵敏度校验■j贵政_ 土呷.1& 5^2 _ 飞近后备时:要求N1.3〜1.577 JJJF贞 乙祁］ s —Z心+屈稣2如远后备时：要求N1.2注意：以上动作阻抗为一次。
