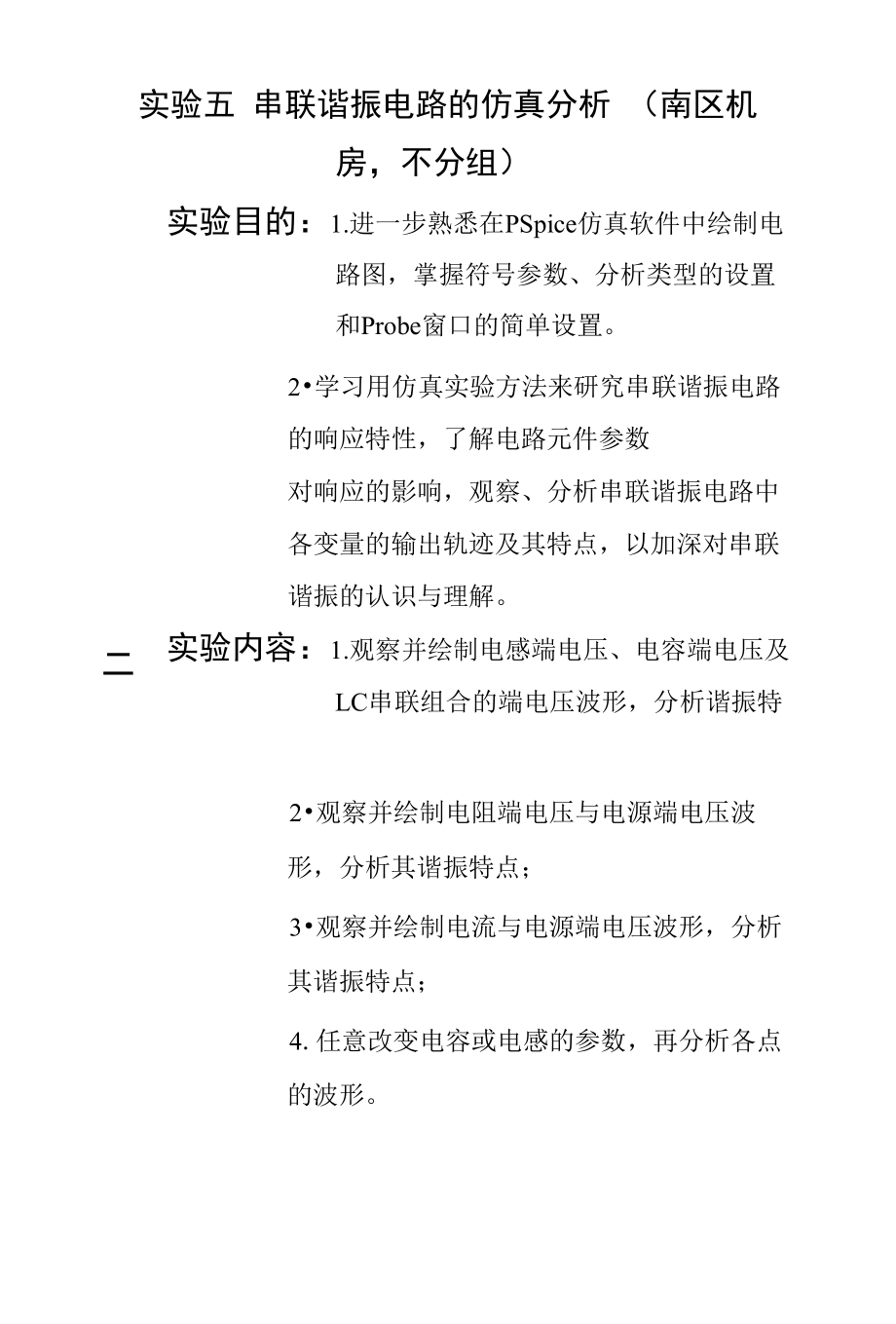

实验五 串联谐振电路的仿真分析 （南区机房，不分组）实验目的：1.进一步熟悉在PSpice仿真软件中绘制电 路图，掌握符号参数、分析类型的设置 和Probe窗口的简单设置2•学习用仿真实验方法来研究串联谐振电路 的响应特性，了解电路元件参数 对响应的影响，观察、分析串联谐振电路中 各变量的输出轨迹及其特点，以加深对串联 谐振的认识与理解二实验内容：1.观察并绘制电感端电压、电容端电压及LC串联组合的端电压波形，分析谐振特2•观察并绘制电阻端电压与电源端电压波 形，分析其谐振特点；3•观察并绘制电流与电源端电压波形，分析 其谐振特点；4.任意改变电容或电感的参数，再分析各点 的波形三实验过程：1 •双击PSPICE图标，打开仿真软件，新建空白文档，画制电路图，如图2-1所示，并保存文件取放元件及连线过程同实验一）图2-1串联电路谐振电路2. 修改元件参数：正弦电压源取用元件VSIN,双击符号弹出元件参数对 话框，其中：VOFF：偏置电压（电压初值），单位：伏，标准正弦电 压应设为0；VAMPL：峰值振幅，单位：伏，在此设为：10；FREQ：频率，单位：赫兹，在此设为：79.577K；TD：延迟时间，单位：秒，缺省值：0；DF：阻尼因子，单位：1/秒，缺省值：0；PHASE：初相位，单位：度，缺省值：0；3. 为导线命名。
4. 分析类型的设置在菜单栏中打开Analysis中Setup对话 框，选中Transient （瞬态分析：即变量随时间的变化分析） 选项，并打开Transient对话框：Print Step：时间计算间隔，设为:0.02ns； Final Time:瞬态分析终止的时间，设为：62.83us；No-Print Delay：允许的最大时间计算间隔，设为：0.02ns；Step Ceiling：开始保存分析数据的时刻，设为：0；Detailed Bias Pt：是否详细输出偏置点的信息；Skip ntial transient solution：是否进行基本T作点的运 算；5•运行仿真程序6•进行Probd窗口的设置1)增加坐标轴：在Probe中可以观察变量的波形，有时需要在同一 Probe窗口中显示多个变量的波形，可以通过增加X 轴或增加Y轴的方法来实现在Probe窗口，选择Plot=>Add Plot可以增加一个新坐标；选择Plot=>Add Y Axis可以在同一 X轴上增加一刻度不同的Y轴在两个坐标系中分别观察并记 录实验内容所要求各点波形Time(2)观测波形各点的数据：在Probe窗口，选择 Tools=>Cursor=>Display,活动显示区中会出现十字交叉线， 同时，屏幕右下角出现曲线数据显示框，数据框中有三行数 据，Al、A2为两个数据指针，dif为A1与A2的差值。
利用鼠 标或键盘可使十字交叉线左右移动，两个数据指针中的一个 始终跟踪着十字交叉点的位置，并将其位置坐标随时记录在 数据框中，另一个指针中数据不变，代表十字交叉点的最初 位置，差值dif随十字交叉点的移动而不断变化在许多情况下，常常需要迅速地找到波形的最大值、最小值 等特殊点，有时还需要在波形上将这些点标注出来；有时为 了区分同一显示区的不同波形，也需对波形的名称进行标 注在Probe中都有选项可以直接进行四实验报告根据实验所测得各点波形，分析串联谐振电 路的特点，写明实验结论，可以手绘电路图和波 形图，也可以将波形复制下来打印输出，然后粘 贴到实验报告中。
