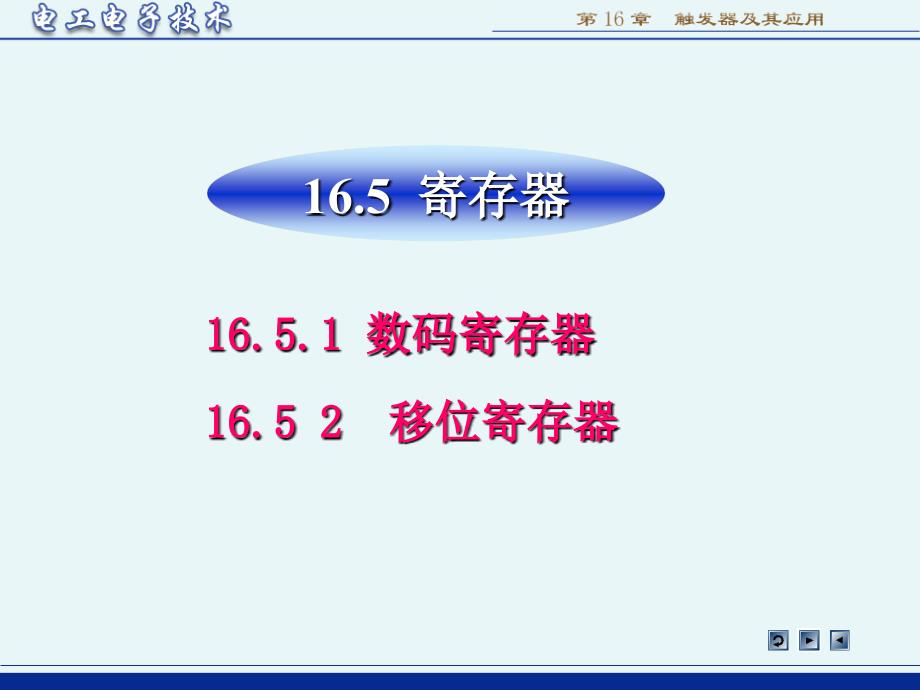

16.5 16.5 寄存器寄存器16.5.1 16.5.1 数码寄存器数码寄存器16.5 2 16.5 2 移位寄存器移位寄存器16.5 16.5 寄存器寄存器寄存器用来暂时存放参与运算的数据和运算结果一个触发器可以存储1位二进制信号；寄存n位二进 制数码，需要n个触发器按功能分数码寄存器 移位寄存器(并入并出) (并入并出、并入串出、串入并出、串入串出)分类：按存放数码的方式并行串行16.5.1 16.5.1 数码寄存器数码寄存器功能：寄存数码和清除原有数码 采用基本触发器构成的4位数码寄存器原理图如下：0132清零指令取出指令FF3FF0FF1FF2&&&&&&&&1111D3D2D0D1G1G2G3G4G5G6G7G8寄存指令注意：工作之初要先清零用构成的4位数码寄存器，原理图如下：3201取出 脉冲D0&&&&1111.D1D2D31DC11DC11DC11DC1.寄存 脉冲移位寄存器不仅有存放数码的功能，而且有移位功 能所谓移位，就是每当来一个移位正脉冲，触发器的 状态便向右或向左移一位CP清零移位脉冲D数码输入Q1JFF01KC1Q1JFF11KC1Q1JFF21KC1Q1JFF31KC11&&&&并行输出脉冲并行数码输出移 位 数 码 输 出Q3Q2Q0Q116.5 216.5 2 移位寄存器移位寄存器FF0 接成D 触发器，数码由D 端输入。
设寄存的二 进制为1011，按移位脉冲（即时钟脉冲）从高位到低位 依次串行送到D 端；上图是由JK 触发器组成的四位移位寄存器移位寄存器的状态表清 零 右移一位右 移二位右移 三位右移四 位0 0 0 00 0 0 10 0 1 00 1 0 11 0 1 101234Q3 Q2 Q1 Q0移位过程寄存器中的数码移位脉冲数工作之前要先 清零，经过四 个时钟脉冲， 数码依此存入 各触发器移位寄存器的 状态表如右图 所示：。
