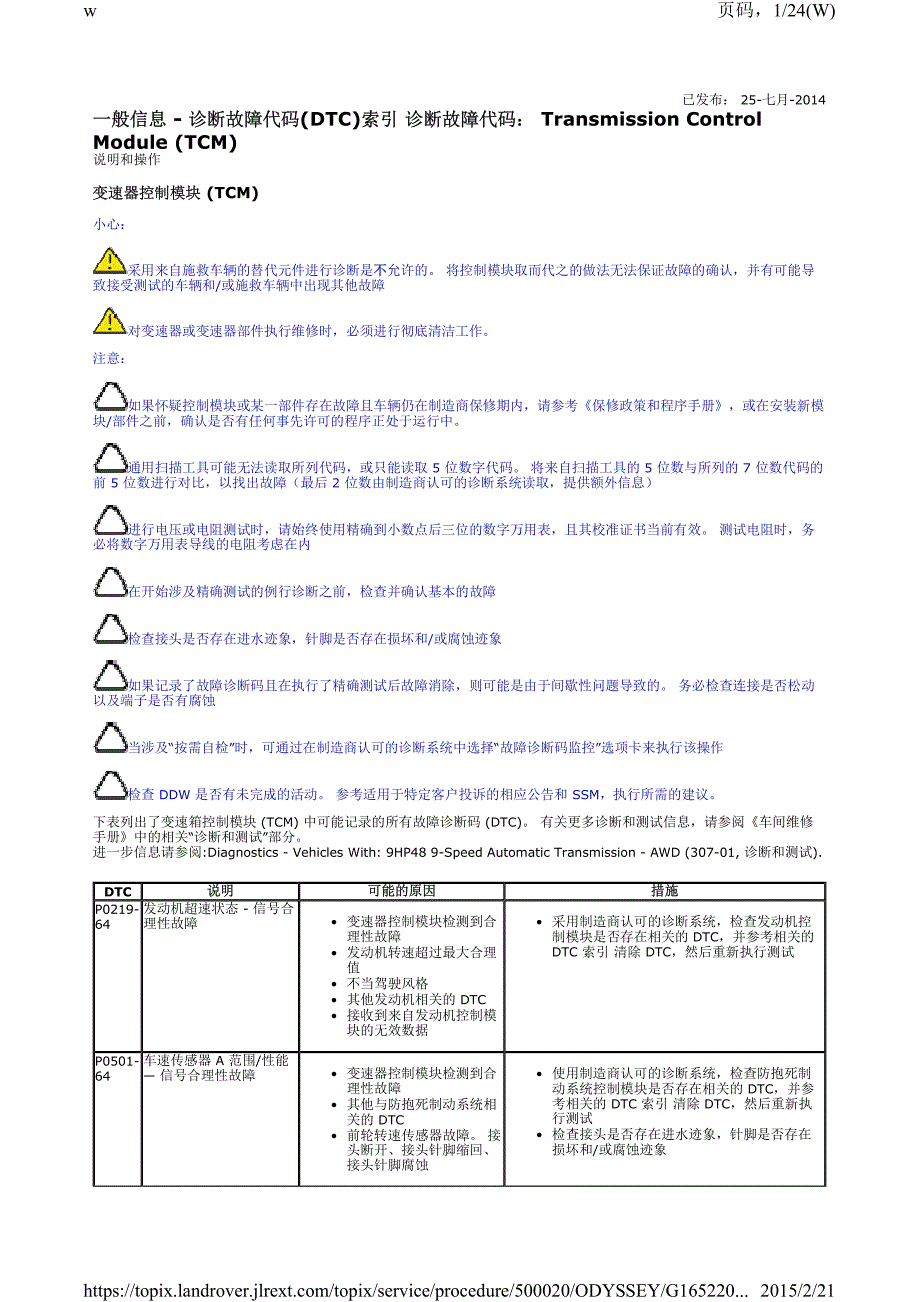

已发布： 25-七月-2014 一般信息一般信息 - 诊诊断断故障代故障代码码(DTC)索引索引 诊诊断断故障代故障代码码：： Transmission Control Module (TCM) 说明和操作变变速器控制模速器控制模块块 (TCM)小心：采用来自施救车辆的替代元件进行诊断是不不允许的 将控制模块取而代之的做法无法保证故障的确认，并有可能导 致接受测试的车辆和/或施救车辆中出现其他故障对变速器或变速器部件执行维修时，必须进行彻底清洁工作注意：如果怀疑控制模块或某一部件存在故障且车辆仍在制造商保修期内，请参考《保修政策和程序手册》，或在安装新模 块/部件之前，确认是否有任何事先许可的程序正处于运行中通用扫描工具可能无法读取所列代码，或只能读取 5 位数字代码 将来自扫描工具的 5 位数与所列的 7 位数代码的 前 5 位数进行对比，以找出故障（最后 2 位数由制造商认可的诊断系统读取，提供额外信息）进行电压或电阻测试时，请始终使用精确到小数点后三位的数字万用表，且其校准证书当前有效 测试电阻时，务 必将数字万用表导线的电阻考虑在内在开始涉及精确测试的例行诊断之前，检查并确认基本的故障检查接头是否存在进水迹象，针脚是否存在损坏和/或腐蚀迹象如果记录了故障诊断码且在执行了精确测试后故障消除，则可能是由于间歇性问题导致的。
务必检查连接是否松动 以及端子是否有腐蚀当涉及“按需自检”时，可通过在制造商认可的诊断系统中选择“故障诊断码监控”选项卡来执行该操作检查 DDW 是否有未完成的活动 参考适用于特定客户投诉的相应公告和 SSM，执行所需的建议下表列出了变速箱控制模块 (TCM) 中可能记录的所有故障诊断码 (DTC) 有关更多诊断和测试信息，请参阅《车间维修 手册》中的相关“诊断和测试”部分 进一步信息请参阅:Diagnostics - Vehicles With: 9HP48 9-Speed Automatic Transmission - AWD (307-01, 诊断和测试). DTC说说明明可能的原因可能的原因措施措施 P0219- 64发动机超速状态 - 信号合 理性故障变速器控制模块检测到合 理性故障•发动机转速超过最大合理 值•不当驾驶风格• 其他发动机相关的 DTC• 接收到来自发动机控制模 块的无效数据•采用制造商认可的诊断系统，检查发动机控 制模块是否存在相关的 DTC，并参考相关的 DTC 索引 清除 DTC，然后重新执行测试•P0501- 64车速传感器 A 范围/性能 — 信号合理性故障变速器控制模块检测到合 理性故障•其他与防抱死制动系统相 关的 DTC•前轮转速传感器故障。
接 头断开、接头针脚缩回、 接头针脚腐蚀•使用制造商认可的诊断系统，检查防抱死制 动系统控制模块是否存在相关的 DTC，并参 考相关的 DTC 索引 清除 DTC，然后重新执 行测试•检查接头是否存在进水迹象，针脚是否存在 损坏和/或腐蚀迹象•页码，1/24(W)w2015/2/21 P0501- 86车速传感器 A 范围/性能 - 信号无效变速器控制模块已确定存 在故障，其中串行数据报 告某些电量在工作条件下 不合理•其他与防抱死制动系统相 关的 DTC•使用制造商认可的诊断系统，检查防抱死制 动系统控制模块是否存在相关的 DTC，并参 考相关的 DTC 索引 清除 DTC，然后重新执 行测试•P0561- 62系统电压不稳定 - 信号比 较故障注意： 电路参考 GND & VBATT比较两个或更多输入参数 以确定合理性时，变速器 控制模块检测到故障•变速箱控制模块接头氧化• 发动机控制模块电源故障•参考电路图，检查至该模块的电源和接地连 接•检查变速器控制模块接头是否存在氧化现象• 清除 DTC ，然后试驾车辆 如果问题依然存 在，则根据需要检查并安装新变速器控制模 块•- 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P0562- 1C系统电压过低 - 电路电压 超出范围注意： 电路参考 GND & VBATT变速器控制模块检测到电 压超出预期范围，但未确 认为过高还是过低•发动机运转时电源电压超 出范围•参阅《车间维修手册》中相关章节，测试蓄 电池和充电系统•使用制造商认可的诊断系统，检查数据记录 器信号 - 主 ECU 供电电压 (0xDD02)。
参考 电路图，测试变速器控制模块电源和接地电 路是否断路、电阻过高 清除 DTC，然后重 新执行测试•P0562- 21系统电压过低 - 信号幅值 最大值注意： 电路参考 GND & VBATT变速器控制模块检测到信 号电压超出规定的范围， 但不一定是电源短路，增 量过高•发动机运转时电源电压过 高，并且未发生跨接启动 或变速器应急事件•参阅《车间维修手册》中相关章节，测试蓄 电池和充电系统•使用制造商认可的诊断系统，检查数据记录 器信号 - 主 ECU 供电电压 (0xDD02) 参考 电路图，测试变速器控制模块电源和接地电 路是否断路、电阻过高 清除 DTC，然后重 新执行测试•P0600- 04串行通信链路 - 系统内部 故障变速器控制模块内部故障•清除 DTC 并重新测试 如果问题依然存在， 则根据需要检查并安装新变速器控制模块•- 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P0601- 41内部控制模块存储器校验 和错误 - 一般校验和故障校验和错误•使用制造商认可的诊断系统，检查变速器控 制模块的相关软件版本并安装最新的软件版 本•清除 DTC 并重新测试。
如果问题依然存在， 则根据需要检查并安装新变速器控制模块•- 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P0605- 41内部控制模块只读存储器 （ROM）错误 — 一般校 验和故障内部故障•清除 DTC 并重新测试 如果问题依然存在， 则根据需要检查并安装新变速器控制模块•页码，2/24(W)w2015/2/21 - 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P0606- 04控制模块处理器 - 系统内 部故障内部故障•清除 DTC 并重新测试 如果问题依然存在， 则根据需要检查并安装新变速器控制模块•- 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P0606- 62控制模块处理器 - 信号比 较故障比较两个或更多输入参数 以确定合理性时，变速器 控制模块检测到故障•内部故障•清除 DTC 并重新测试 如果问题依然存在， 则根据需要检查并安装新变速器控制模块•- 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P0606- 64控制模块处理器 - 信号合 理性故障变速器控制模块检测到合 理性故障•内部故障•清除 DTC 并重新测试。
如果问题依然存在， 则根据需要检查并安装新变速器控制模块•- 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P060A- 04内部控制模块监测处理器 性能 - 系统内部故障内部故障•清除 DTC 并重新测试 如果问题依然存在， 则根据需要检查并安装新变速器控制模块•- 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P0613- 04TCM 处理器 - 系统内部故 障内部故障•清除 DTC 并重新测试 如果问题依然存在， 则根据需要检查并安装新变速器控制模块•- 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P0613- 47TCM 处理器 — 监控/系统 内部故障内部故障•清除 DTC 并重新测试 如果问题依然存在， 则根据需要检查并安装新变速器控制模块•- 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P062C- 86内部控制模块车速性能 - 信号无效变速器控制模块已确定存 在故障，其中串行数据报 告某些电量在工作条件下 不合理•速度传感器信号无效• 线束故障• 变速箱控制模块接头氧化• 变速器控制模块内部故障•参考电路图，检查至变速器控制模块的接线 和接头。
检查变速器控制模块与自动变速器 之间的接线和接头•清除 DTC 并重新测试 如果问题依然存在， 请检查线束、速度传感器或变速器控制模 块，需要时安装新件•- 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P062F- 04内部控制模块可电擦写的 只读存储器（EEPROM） 错误 - 系统内部故障变速器控制模块内部故障•清除 DTC 并重新测试 如果问题依然存在， 则根据需要检查并安装新变速器控制模块•- 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P0631- 62VIN 未编程或不兼容 - TCM - 信号比较故障比较两个或更多输入参数 以确定合理性时，变速器 控制模块检测到故障•变速器控制模块中存储的 VIN 不匹配•注意： 车辆将要求发动机在驱动模式下运行几 分钟，因此需要排气抽吸使用经认可的诊断系统，确认变速器控制模 块中是否存储了正确的 VIN 详细信息•- 如果不匹配，请使用制造商认可的诊 断系统执行例行程序 - 学习 VIN 和变 速器档位触点学习 清除 DTC 并重新测试。
如果问题依然存在， 则根据需要检查并安装新变速器控制模块•页码，3/24(W)w2015/2/21 - 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P0657- 13执行器供电电压 A 电路 - 电路断路注意： 电路参考 UDRMV1 & UDRMV2变速器控制模块通过以下 现象断定存在断路：缺乏 偏差电压、电流过低、输 入在响应输出时其状态没 有任何变化•供电电压电路断路•使用制造商认可的诊断系统检查以下数据记 录器信号：执行器供电电压 — (0x1E73)•参考电路图，检查至变速器控制模块的接线 和接头 检查变速器控制模块与自动变速器 之间的接线和接头•清除 DTC 并重新测试 如果问题依然存在， 则根据需要检查并安装新变速器控制模块•- 使用制造商认可的诊断系统执行例行 程序 - 学习 VIN、变速器档位触点学 习和变速器控制模块自适应学习P06A6- 01传感器参考电压 A 电路范 围/性能 - 一般电气故障注意： 电路参考 SENSOR GND & VS_9V供电电压电路断路• 传感器接地电路断路•参考电路图，检查至变速器控制模块的接线 和接头。
检查变速器控制模块与自动变速器 之间的接线和接头•清除 DTC 并重新测试 如果问题依然存在，。
