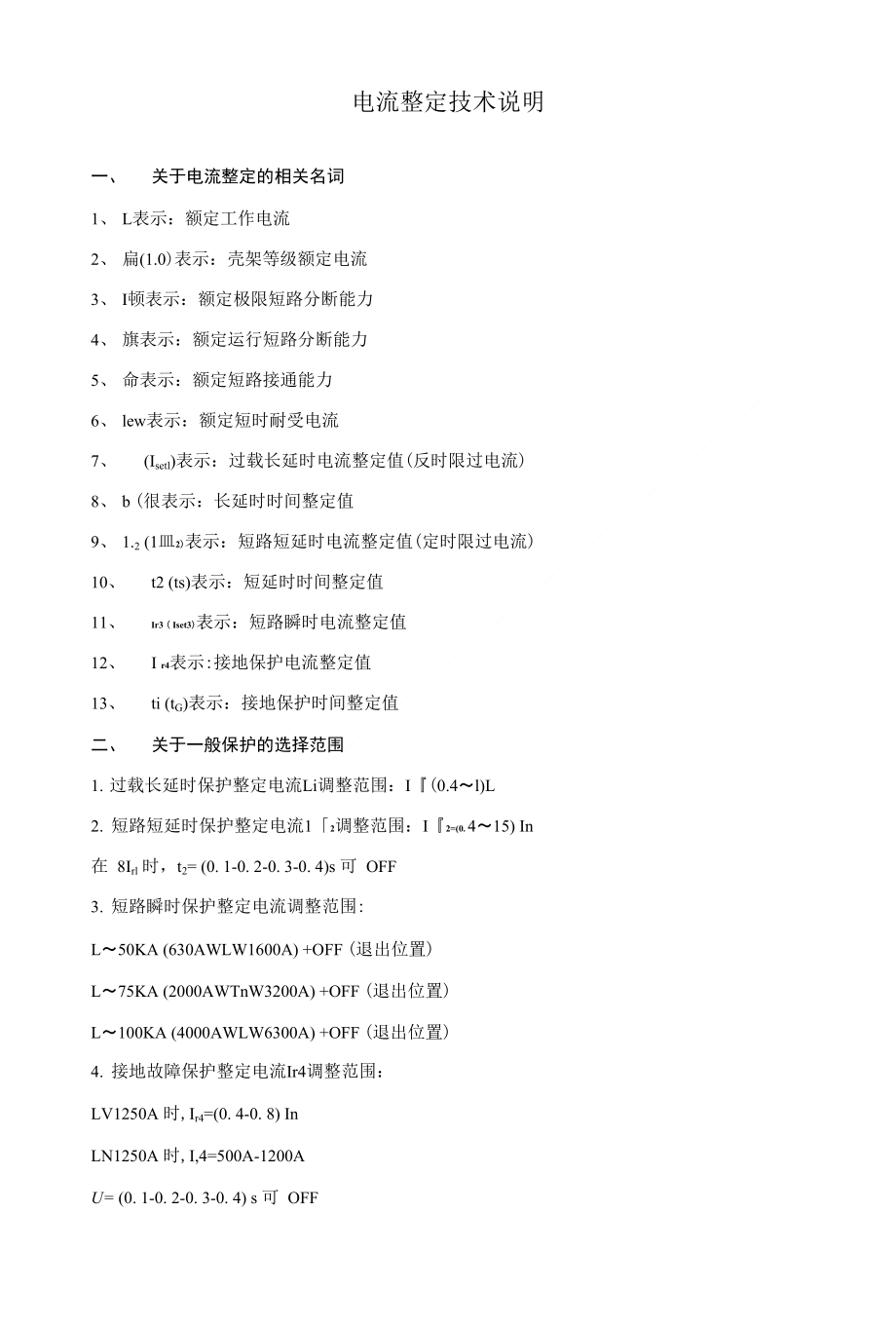

电流整定技术说明一、 关于电流整定的相关名词1、 L表示：额定工作电流2、 扁(1.0)表示：壳架等级额定电流3、 I顿表示：额定极限短路分断能力4、 旗表示：额定运行短路分断能力5、 命表示：额定短路接通能力6、 lew表示：额定短时耐受电流7、 (Isetl)表示：过载长延时电流整定值(反时限过电流)8、 b (很表示：长延时时间整定值9、 1.2 (1皿2)表示：短路短延时电流整定值(定时限过电流)10、 t2 (ts)表示：短延时时间整定值11、 Ir3 ( Iset3)表示：短路瞬时电流整定值12、 I r4表示:接地保护电流整定值13、 ti (tG)表示：接地保护时间整定值二、 关于一般保护的选择范围1. 过载长延时保护整定电流Li调整范围：I『(0.4〜l)L2. 短路短延时保护整定电流1「2调整范围：I『2=(0. 4〜15) In在 8Irl 时，t2= (0. 1-0. 2-0. 3-0. 4)s 可 OFF3. 短路瞬时保护整定电流调整范围:L〜50KA (630AWLW1600A) +OFF (退出位置)L〜75KA (2000AWTnW3200A) +OFF (退出位置)L〜100KA (4000AWLW6300A) +OFF (退出位置)4. 接地故障保护整定电流Ir4调整范围：LV1250A 时,Ir4=(0. 4-0. 8) InLN1250A 时,I,4=500A-1200AU= (0. 1-0. 2-0. 3-0. 4) s 可 OFF三、 过电流保护整定值的计算1. 过载长延时保护整定电流Irl计算：根据电功率计算公式S=73UI计算S—视在功率（VA）U一电压（V）I一电流（A）2. 短路短延时保护整定电流"计算：100. 4〜15） 1„,扁值选择满足以下要求1.2> （最大出线开关短路短延时最大值+除最大出线开关以外的低压出线开关整定电流之和）3. 短路瞬时保护整定电流选择：根据变压器容量，查《工业与民用配电设计手册》变压器低压侧短路电流值表（高压 侧系统短路容量参照100MVA）,查出变压溶低压侧三相短路电流值，"应小于此数值。
四、断路器额定电流及脱扣器的整定电流作配电线路保护的低压断路器选择如下：1. 断路器额定电流的整定断路器壳架等级额定电流（指槊壳式或开启式中所能装的最 大过电流脱扣器的额定电流）》和断路器额定反时限电流指过电流脱扣器额定电流In的确定 如下1.0 N T.tLt，1c式中I.o—— 断路器壳架等级的额定电流；I.-t—— 反时限过电流脱扣器的额定电流；Ic——线路的计算负荷电流2. 反时限过电流脱扣器的整定值（Isetl）o反时限过电流脱扣器整定电流Isetl N IcIsetl W Iz式中Ic ——线路的计算负荷电流，A；Iz——导体的允许持续载流量，A3. 定时限过电流脱扣器的整定值（LU定时限过电流脱扣器主要用于保证保护电器动 作的选择性1）定时限过电流脱扣器整定电流，应躲过短时间出现的负荷尖峰电流，即Iset2 N Krel2 [istMl式中K.-C12 —— 低压断路器定时限过电流脱扣器可靠系数，取1.2；IstMl —— 线路中最大一台电动机的起动电流，A；Ic（n-l）——除起动电流最大的一台电动机以外的线路计算负载电流，A2）定时限过电流脱扣器的整定时间通常有0.1 （或0.2）、0.4、0.6、0.8s等几种，根据 需要确定。
其整定时间要比下级任一组熔断器可能出现的最大熔断时间大一个级量上下级 时间级差不小于0. l~0.2s4. 瞬时过电流脱扣器整定值：1） 瞬时过电流脱扣器整定电流黑⑶ 应躲过配电线路的尖峰电流，即Iset3 N Krel3 [ I stkll + Ic（n-l） J式中K..el3 ——低压断路器瞬时脱扣器可靠系数，考虑电动机起动电流误差和电动机瞬 动电流误差，取1.2；—— 线路中最大一台电动机全起动电流，A,它包括了周期分量和非周期分 量，其值可取电动机起动电流I皿的2倍；Ic（n-D—— 除起动电流最大的一台电动机以外的线路计算负载电流，Ao2） 为满足被保护线路各级间选择性要求，选择型低压断路器瞬时脱扣器电流整定值Iset3, 还应大于下一级保护电器所保护线路的故障电流非选择型低压断路器瞬时脱扣器电流整定值，在大于I叫路正常工作时的尖峰电流条件下，尽可能整定得小一 •些。
