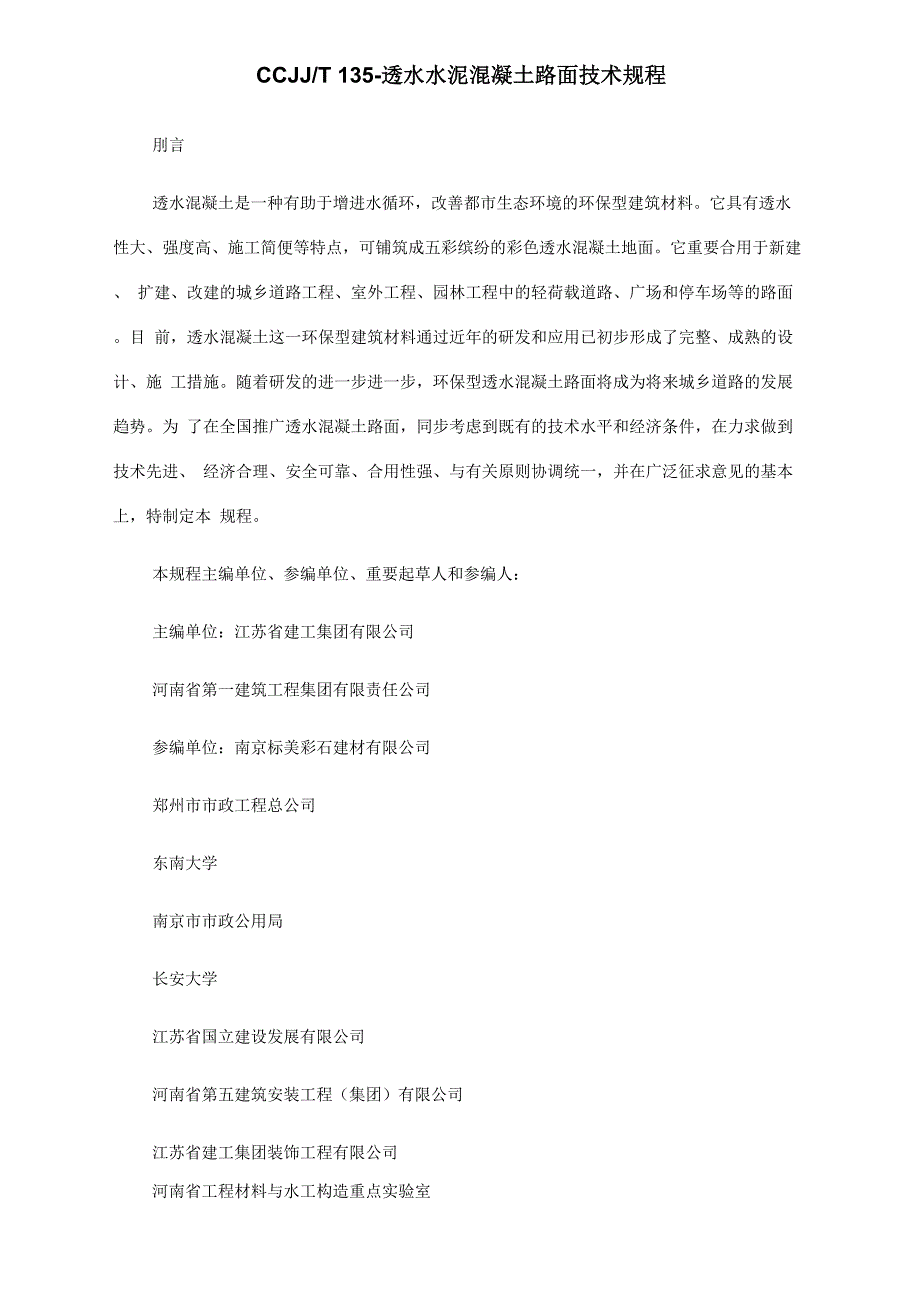

CCJJ/T 135-透水水泥混凝土路面技术规程刖言透水混凝土是一种有助于增进水循环，改善都市生态环境的环保型建筑材料它具有透水 性大、强度高、施工简便等特点，可铺筑成五彩缤纷的彩色透水混凝土地面它重要合用于新建、 扩建、改建的城乡道路工程、室外工程、园林工程中的轻荷载道路、广场和停车场等的路面目 前，透水混凝土这一环保型建筑材料通过近年的研发和应用已初步形成了完整、成熟的设计、施 工措施随着研发的进一步进一步，环保型透水混凝土路面将成为将来城乡道路的发展趋势为 了在全国推广透水混凝土路面，同步考虑到既有的技术水平和经济条件，在力求做到技术先进、 经济合理、安全可靠、合用性强、与有关原则协调统一，并在广泛征求意见的基本上，特制定本 规程本规程主编单位、参编单位、重要起草人和参编人：主编单位：江苏省建工集团有限公司河南省第一建筑工程集团有限责任公司参编单位：南京标美彩石建材有限公司郑州市市政工程总公司东南大学南京市市政公用局长安大学江苏省国立建设发展有限公司河南省第五建筑安装工程（集团）有限公司江苏省建工集团装饰工程有限公司河南省工程材料与水工构造重点实验室南京大学郑州航空工业管理学院1总则1.0.1为适应都市发展的需要，增长大气湿度、减少空气含尘量、减少交通导致的噪音、 减少“热岛效应”。
现场铺设的透水混凝土路面是一种能让雨水向混凝土面层及基层渗入的构造体， 能使雨水临时贮存在构造体的空隙里逐渐蒸发，也能让土基中的水分通过构造体空隙自然蒸发， 从而发挥维护生态平衡的功能对的应用透水混凝土路面技术，统一透水混凝土路面设计、施工 与验收原则，特制定本规程1.0.2本规程合用于新建、扩建、改建的城乡道路工程、室外工程、园林工程中的轻荷载 道路、广场和停车场等路面的设计与施工1.0.3透水混凝土路面的设计与施工，应考虑地形条件、景观规定、荷载状况、施工条件 等因素，选择合适的色彩组合和构造形式1.0.4本规程中未波及部分可参照《城乡道路工程施工与质量验收规范》(CJJ1 )执行1.0.5透水混凝土路面的原材料、半成品、设计与施工的质量验收，除应按本规程执行外， 尚应符合有关现行国家、行业原则的规定2术语、符号2.1术语2.1.1 透水混凝土(Pervious Concrete)由粗骨料及其表面均匀包裹的水泥基胶结料，互相粘结，并经水化硬化后形成的具有持续 空隙构造的混凝土2.1.2 露骨料透水混凝土( Water-washing Pervious Concrete)粗骨料表面包裹的水泥基胶结料经水冲冼后，表层粗骨料露出本色原型的透水混凝土。
2.1.3 增强料(Reinforcer)利于改善透水混凝土中集料间的粘结性能，提高透水混凝土强度的胶凝材料2.1.4 持续空隙率(Interconnected voids)透水混凝土内部存在的持续空隙体积与透水混凝土体积之比例2.1.5 透水系数(Permeability Coefficient)表达透水混凝土透水性能的参数，定义为在测试措施的量器中，单位时间(mm)内水 渗入出的量(s)测试措施见附录B2.1.6 平整压实机(Formation Machine)将虚铺的自由状态下的透水性混凝土进行压实，使其符合透水混凝土路面功能规定的专用 低频振动机械2.1.7 抹平机(Levels Machine)是将压实后的透水性混凝土表面进行抹平，使其达到规定的平整度规定且符合使用功能和 外观规定的专用机械2.1.8 减压鞋(Reduced Pressure Shoes)技术人员在透水性混凝土路面施工时穿的一种特殊用品，可增大技术人员脚部与透水性混 凝土路面的接触面积，以减少施工时对透水性混凝土路面的破坏2.1.9 轻荷载道路(Light Load Road)容许轴载4吨如下车辆行驶的城乡道路、停车场、广场、社区道路。
2.1.10 保护剂(Protectant)用于保护彩色透水混凝土颜色的高分子类材料2.1.11 基层全透水构造(Total Pervious Structure)路表水可以直接向下渗入至路基土中的道路构造体系2.1.12 基层半透水构造(Semi-pervious Structure)路表水缓慢而少量地渗入至路基土中的道路构造体系2.1.13 基层不透水构造(Water-tight Structure)路表水不渗入至路基土中的道路构造体系，积水排入道路两侧或市政管网中2.2符号Mg—1m3透水混凝土中粗集料的用量Mc—1m3透水混凝土中水泥的用量Mw—1m3透水混凝土中水的用量Mz—1m3透水混凝土增强料的用量rg—粗集料的表观密度rc—水泥的表观密度rw—水的表观密度rz—增强料的表观密度P一为设计孔隙率3设计3.1构造组合设计3.1.1湿陷性黄土、盐渍土、砂性土不应使用全透水和半透水构造混凝土道路，使用基层 不透水构造时应设立排水措施3.1.2城乡道路的路基应稳定、密实、均质，为轻荷载道路的路面构造提供均匀的支承3.1.3基层和底基层应具有足够的强度和刚度3.1.4透水混凝土路面的基层构造类型应根据道路荷载的不同按表3.1.4选用。
表3.1.4透水混凝土路面基层构造类别适应范畴构造层基层全透水构造人行道、非机动车道、景 观硬地级配砂砾及级配砾石基层和底 基层、级配碎石及级配砾石基层和底 基层基层半透水构造轴载4吨如下城乡道路、 停车场、广场、社区道路稳定土基层或石灰、粉煤灰稳 定砂砾基层和底基层基层不透水构造轴载6吨如下城乡道路、 停车场、广场、社区道路水泥混凝土基层稳定土底基层或石灰、粉煤灰 稳定砂砾底基层3.1.5基层全透水构造层的技术规定，形式如图3.1.5所示:级配砂砾及级配砾石基层、级配碎石及级配砾石基层和底基层总厚度h2不不不小于150mm3.1.6基层半透水构造层的技术规定，形式如图3.1.6所示:稳定土基层或石灰、粉煤灰稳定砂砾基层和底基层总厚度h2不不不小于180mm图3.1.6基层半透水构造形式3.1.7基层不透水构造层的技术规定，形式如图3.1.7所示：1水泥混凝土基层的抗压强度级别不低于C20,厚度h2等于100〜150mm2稳定土底基层或石灰、粉煤灰稳定砂砾底基层厚度h3不不不小于150mm图3.1.7基层不透水构造形式3.1.8基层为混凝土构造层时，铺设透水混凝土面层前应做界面解决3.2透水混凝土面层3.2.1透水混凝土面层构造设计，分单色层及双色组合层设计。
采用双色组合层时，其表 面层厚度应不低于 30mm3.2.2根据透水混凝土路面的荷载、功能及地形地貌，选用强度级别及透水系数不同的透 水混凝土3.2.3设计基层全透水构造时，其透水混凝土面层强度级别应不不不小于C20,厚度（hl ） 应不不不小于60mm ；设计基层半透水构造和基层不透水构造时，其透水混凝土面层强度级别 应不不不小于C30，厚度（hi）分别不不不小于100mm和150mm如基层采用厚度不小于 150mm的混凝土构造时，可合适减小透水混凝土面层厚度（hi）,但不应不不小于120mm3.2.4设计透水混凝土面层时，应设计纵向和横向接缝纵向接缝的间距按路面宽度在 3.0〜4.5m范畴内拟定，横向接缝的间距一般为4〜6m；广场平面尺寸不适宜不小于25皿, 面层板的长宽比不适宜超过1.30基层有构造缝时，面层缩缝应与其相应构造缝位置一致，缝 内应填嵌柔性材料3.2.5透水混凝土面层施工长度超过30m或与其他构造物连接处（如侧沟、建筑物、窨井、铺面的连锁砌块、沥青铺面）应设立胀缝3.2.6透水混凝土面层胀缝处不应设立传力杆3.3 透水混凝土路面排水系统设计3.3.1透水混凝土路面的排水设计可参照《城乡道路工程施工及质量验收规范》（CJJ1） 和《都市道路设计规范》（CJJ37）的有关规定。
3.3.2基层全透水构造设计中宜考虑路面下排水，路面下的排水可设排水管、排水盲沟 设计的排水管、排水盲沟应与道路设计中的市政排水系统相连，形式如图3.3.2所示：3.3.3设计中的排水系统可运用市政排水沟或雨水井，透水混凝土直接铺设至市政排水沟或雨水井，面积较大的广场宜设立排水盲沟排水，构造形式如图3.3.3所示：图3.3.3排水盲沟设立构造形式3.1.8基层为混凝土构造层时，铺设透水混凝土面层前应做界面解决3.2透水混凝土面层3.2.1透水混凝土面层构造设计，分单色层及双色组合层设计采用双色组合层时，其表 面层厚度应不低于30mm3.2.2根据透水混凝土路面的荷载、功能及地形地貌，选用强度级别及透水系数不同的透 水混凝土3.2.3设计基层全透水构造时，其透水混凝土面层强度级别应不不不小于C20，厚度（hl） 应不不不小于60mm；设计基层半透水构造和基层不透水构造时，其透水混凝土面层强度级别应 不不不小于C30，厚度（hl）分别不不不小于100mm和150mm如基层采用厚度不小于150mm 的混凝土构造时，可合适减小透水混凝土面层厚度（h1），但不应不不小于120mm3.2.4设计透水混凝土面层时，应设计纵向和横向接缝。
纵向接缝的间距按路面宽度在 3.0〜4.5m范畴内拟定，横向接缝的间距一般为4〜6m；广场平面尺寸不适宜不小于25皿,面层 板的长宽比不适宜超过1.30基层有构造缝时，面层缩缝应与其相应构造缝位置一致，缝内应 填嵌柔性材料3.2.5透水混凝土面层施工长度超过30m或与其他构造物连接处（如侧沟、建筑物、窨井、 铺面的连锁砌块、沥青铺面）应设立胀缝3.3透水混凝土路面排水系统设计3.3.1 透水混凝土路面的排水设计可参照《城乡道路工程施工及质量验收规范（CJJ1） 和《都市道路设计规范》（CJJ37）的有关规定3.3.2基层全透水构造设计中宜考虑路面下排水，路面下的排水可设排水管、排水盲沟 设计的排水管、排水盲沟应与道路设计中的市政排水系统相连，形式如图3.3.2所示：图3.3.2透水混凝土路面排水形式3.3.3设计中的排水系统可运用市政排水沟或雨水井，透水混凝土直接铺设至市政排水沟 或雨水井，面积较大的广场宜设立排水盲沟排水，构造形式如图3.3.3所示：图3.3.3排水盲沟设立构造形式4材料4.1原材料4.1.1 水泥应采用强度级别不低于42.5级的硅酸盐水泥或一般硅酸盐水泥，质量应符合 现行国标《通用硅酸盐水泥》（GB175）。
4.1.2 外加剂应符合《混凝土外加剂》（GB8076）的规定4.1.3 透水混凝土增强料生产厂家应附有产品使用阐明书及质量保证书4.1.4原材料在使用前严禁受潮4.1.5透水混凝土采用的碎石料，必须使用质地坚硬、耐久、干净的碎石料，粒径在2.4 mm〜13.2mm，碎石的性能指标应符合《建筑用卵石、碎石》（GB/T14685）中的二级规定， 见表4.1.5规定项目指标123尺寸mm2.4 〜4.754.75 〜9.59.5 〜13.2压碎值，%<15.0针片状颗粒含量（按质量计），%<15.0含泥量（按质量计），%<1.0表观密度，Kg/m3>2500紧装堆积密度，Kg/m3>1350空隙率，%<47.04.1.6透水混凝土拌合用水应符合《混凝土拌合用水》（JGJ63）的规定4.1.7基层材料的规定应符合有关规范的规定4.2透水混凝土4。
