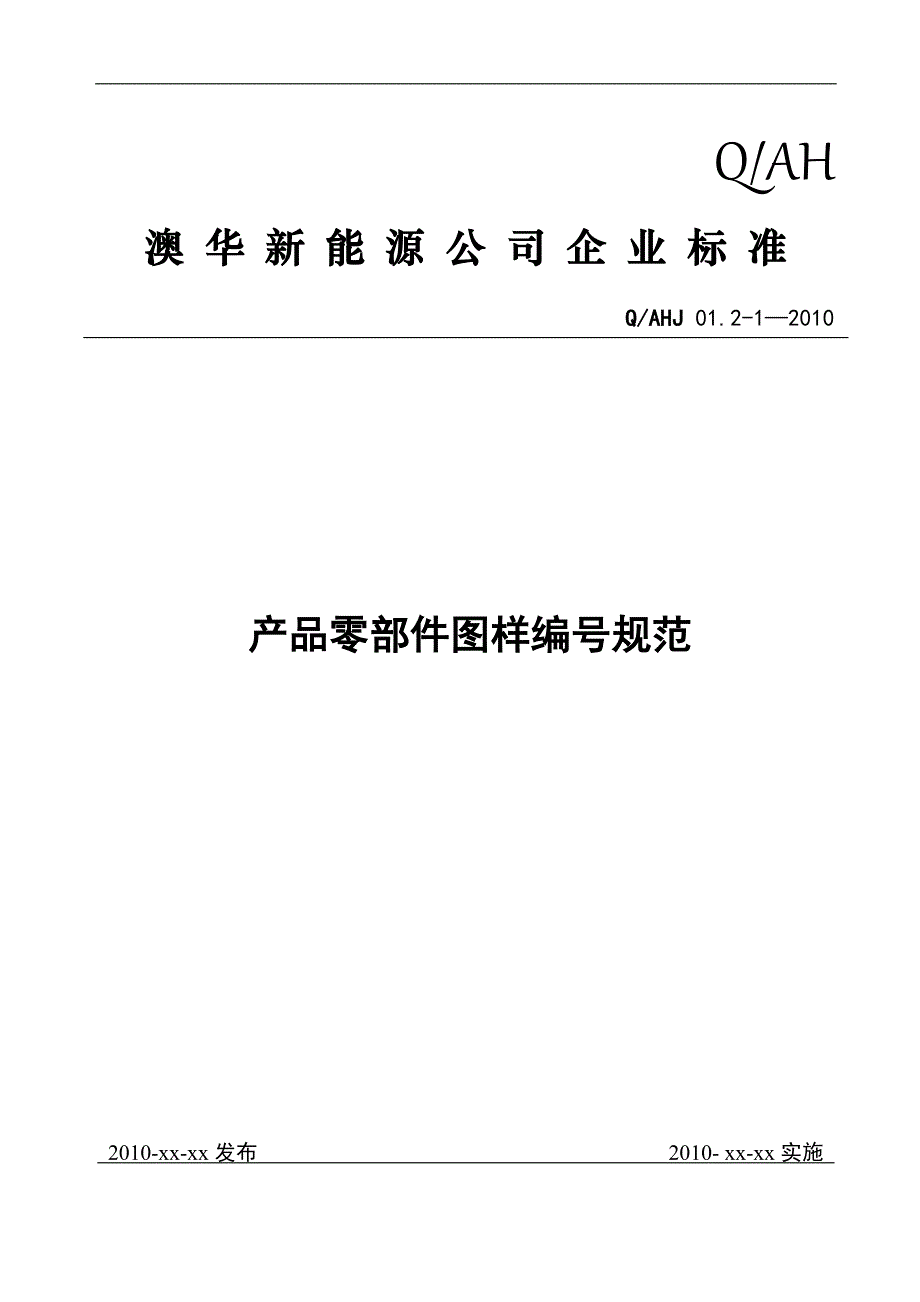

Q/AH澳 华 新 能 源 公 司 企 业 标 准Q/AHJ 01.2-1—2010产品零部件图样编号规范2010-xx-xx 发布 2010- xx-xx 实施山东澳华新能源有限公司 发 布Q/AHJ01.2-1—2010产品零部件图样编号规范1 范围本标准规定了产品零部件的图样编号方法、要求和规范本 标 准 适 用 于 本 企 业 产品零部件的图样编号，包括通 用 件 和 无图纸的产品零部件的图样编号本 标 准 不 适 用 于 产 品 的 标 准 件 的 图 样 编 号 2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准凡是不注日期的引用文件，其最新版本适用于本部分GB/T 4458.2-84 机械图中零、部件序号及其编排方法JB/T 5054.4-2000 产品图样及设计文件编号原则3 一般规定3.1 每个产品、部件、零件都必须有独立的图样编号（以下简称图号） ，并且是唯一的。
3.2 同一产品、部件、零件的图样用数张图纸绘出时，各张图纸应标注同一图 号3.3 借用件的图 号应采用被借用件的图 号4 图号的编排方法4.1 图号主要由产品代号、部（组）件号、零件号、区别代号组成，中间用圆点或短横线隔开4.2 图号说明：4.2.1 产品代号由大写英文字母和数字组成前三位数字表示容积，第 4 位用 F 表示分体，第 5 位用 L 和 W 分别表示立式和卧式机型，如果有第 6 位，而且是大写英文字母时，表示功能改进设计例如：1、080FL、100FW、120FW 、120FWA（A 表示改型设计）等 4.2.2 总图号由产品代号和产品款式，后两位数字表示为总图例如：080FL.01.00 120FLA.03.00区 别 代 号 ， 见 4.2.4.零 件 号 ， 见 4.2.3部 （ 组 ） 件 号 ， 见 4.2.2产 品 代 号 ， 见 4.2.1- X X X XQ/AHJ01.2-1—20104.2.2 部（组）件号每一级均由两位数字表示，其级数应根据产品的装配关系而定，部（组）件号应在其所属产品部件的范围内按数字顺序编号在部件中同时出现数个组件时，可连续按两位数字排列下去。
例如：080FL.01.02 120FLA.02.05.064.2.3 零件号由两位数字组成，应在其所属产品或部件的范围内按顺序编号，部（组）件号与零件号用短横线“—”隔开例如：080FL.01—01；120FLA.02 —10不再拆分的零件的部（组）件号直接以其代号结束例如：080FL.01；需继续拆分的部（组）件，其装配图代号需加—0例如：080FL.05 或 080FL.05—04.2.4 区别代号由大写英文字母表示，以区分作用功能相同但不能互换的零部件即区别代号前是数字用大写英文字母表示区别例如：080FL.01—01A；080FL.02 —10C4.2.5 通用件通用件用大写英文字母 T 表示第一位数表示各项目组的代号：集热器Ｊ、水箱用Ｓ来表示第二位数表示通用件；第三位数表示零件分类号；其余数字表示零件序号例：ST1001；JT1001附加说明：本标准由山东澳华新能源有限公司提出并负责制订、解释、修改本标准为山东澳华新能源有限公司内控标准本标准主要起草人：本标准审核：本标准批准： 。
