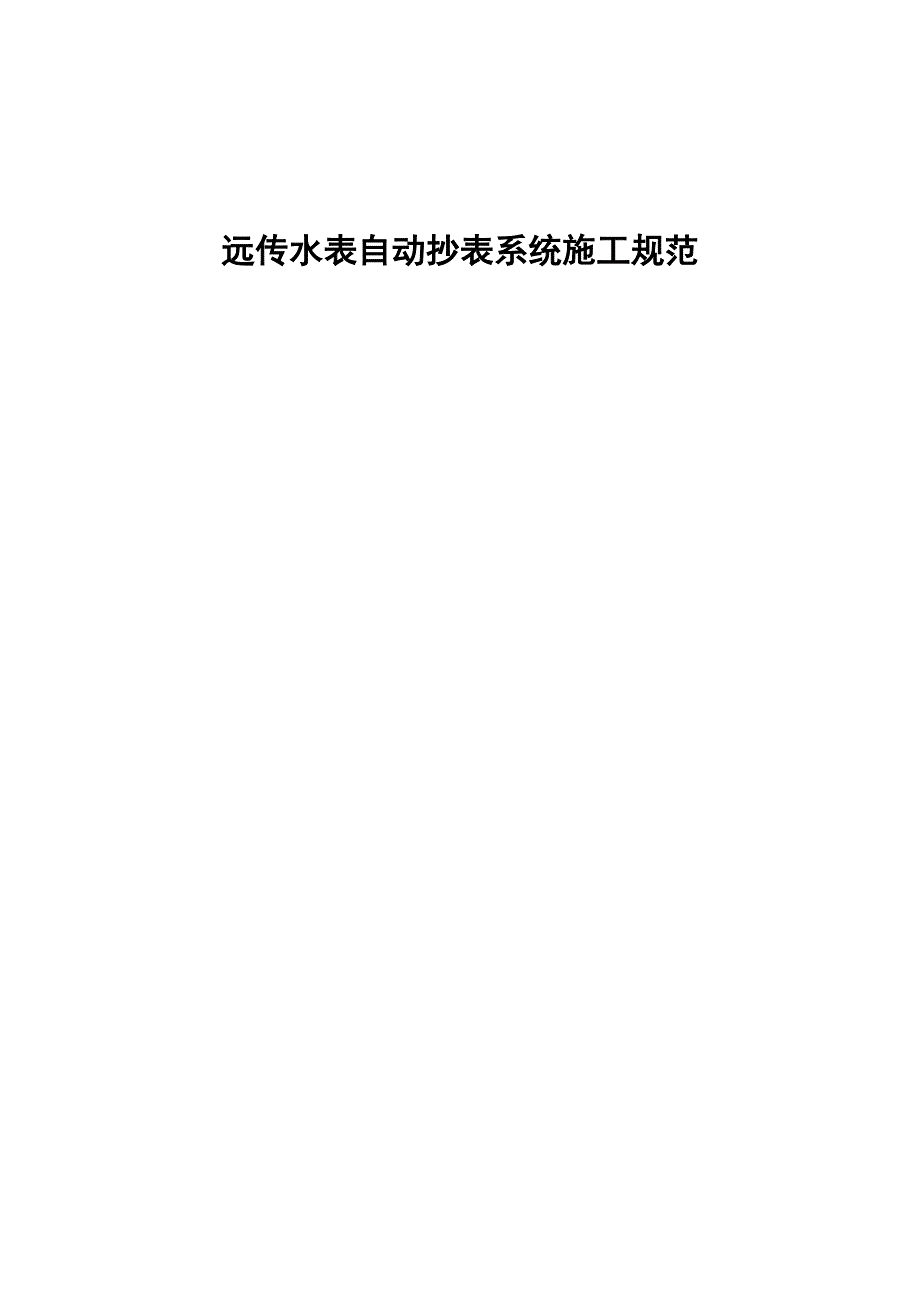

远传水表自动抄表系统施工规范 目 录前言1.系统结构 52.现场查勘要求 53.远传水表自动抄表系统安装要求 63.1远传水表安装位置 63.2自动抄表系统布线、设备安装要求 83.3采集器、集中器安装 113.4系统调试 13附 录 A （规范性附录） 远传水表自动抄表系统工程验收记录 14施工记录表 15前 言一．范围本工程规范规定了城镇供水管网区域内远传水表自动抄表系统工程施工、验收要求，适用于居民小区或区域远传水表自动抄表系统工程二．规范性引用文件下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅所注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T 788.1-3《封闭满管道中水流量的测量饮用冷水水表和热水水表 》JJG 162-2009《冷水水表检定规程》CJ/T 188-2004 《户用计量仪表数据传输技术条件》CJ/T 224-2012 《电子远传水表》JG/T 162-2009 《住宅远传抄表系统》CJ266-2008《饮用水冷水水表安全规则》三．下列术语和定义适用于本规范1.基表用于计量封闭满管道中水流量的速度式饮用冷水水表。
2.光电直读电子装置远传水表的部件含光电信号处理单元和数据通讯单元，执行水表字轮码盘数字的识别、数据处理与信息存储、信号远程传输等特定功能3.M-bus智能数据采集盒用于一根M-bus总线上的多个光电直读远传水表的管理，进行远传表与手持抄表机之间的数据传输4.采集器具有多个M-bus总线通道采集多个远传表的数据信号，进行数据处理、存储和传的电子装置5.集中器用于多个采集器和远传表与主站间，实现数据采集、传输、存储等功能的电子置6.手持抄表机用于一个或多个远传表数据信号的现场采集，实现数据采集、存储等功能的电子装置7.主站安装有自动抄表系统软件，与采集器或集中器进行信息交换的数据终端8.远传水表系统由光电直读远传水表、M-bus智能数据采集盒、采集器、集中器、通讯链路等构成的具有数据处理与信息存储、信号远程传输等功能的系统1.系统结构远传水表自动抄表系统采用图1所示结构 图1. 远传水表自动抄表系统结构示意图2.现场查勘要求—— 在进行现场查勘时，进行以下项目的信息收集：—— 水表需求数量、型号统计；—— 水表配件需求数量、型号统计；—— 系统布线路由查勘（包括弱电桥架以及电缆地沟）；—— 系统公网信道查勘；—— 小区楼栋信息查勘；—— 小区单元信息查勘；—— 水表管路信息查勘；—— 小区楼层电源分布信息查勘；—— 确定小区整体验收具体日期、交房日期；—— 了解目前小区施工详细情况和进度；—— 获得小区平面图，编制相关弱电路由图等设计文件。
3.远传水表自动抄表系统安装要求3.1远传水表安装位置表具应依照国家规范及相应的行业标准进行安装，远传水表应安装在便于检修、不受曝晒、污染、水淹和冻结的场所智能远传水表安装方式与普通水表基本一致为方便智能水表的信号线连接，应优先采用下图2所示安装要求：1）、表计总线穿线孔，即图2所示预留孔，是为方便表计总线走线管穿管使用一般建议预留孔或是预留布线管距离墙体30mm，直径不小于50mm2）、表计安装位置，为方便连接智能表信号线和通道总线，表计安装位置距离预留孔或是预留布线管距离为15mm图2. 预留孔与水表相对位置示意图3）、表线与通道总线相对位置为方便查看表计示数，建议两表之间的上下距离H1为267mm（可根据实际情况调整，保证可以方便查看水表表盘示数为标准）于我公司生产的智能水表默认表现长度为80cm，所以表计安装位置距离H3不应大于700mm图3. 表线与通道总线相对位置4）整个通道示意图：通道识别器安装位置建议距离地面1.5米，以方便抄表员使用为标准，可以适当调整3.1.1水表附件的选择与安装水表附件的材料必须选用符合相关标准的工程塑料、金属材料—— 表前阀选用：表前专用阀、带锁表前阀。
—— 表后阀选用：普通球阀—— 水表管接头：热加工水表管接头、防滴漏接管—— 表箱选用：壁挂式、嵌墙式、柜式—— 锁表器选用：一次性金属或塑料锁表器—— 止回阀选用：金属或工程塑料止回阀3.2自动抄表系统布线、设备安装要求3.2.1自动抄表系统布线要求3.2.1.1线路敷设前，应对各种类型线材做外观及导通检查3.2.1.2线路敷设横平竖直，所有线材截面积总合不得超过保护管径截面积的2/3，线缆穿管前应清扫管路，穿管时不应损伤导线3.2.1.3线路敷设的路由应便于线路检修如无特殊原因（小区未设置弱电井、旧城改造工程无弱电井、小区强弱电设置在同一个井间内），楼层之间的线路应通过弱电井连接3.2.1.4借用其它如桥架等路由敷设线路时，应参照设计图做二次设计后再做线路敷设施工3.2.1.5线路的配线a) 从外部进入接线盒、采集器、集中器等设备的电缆电线应在其导通检查及绝缘电阻检查合格后再进行配线b) 表具的接线应符合下列规定：1） 接线前应校线，线端应有标号2） 剥绝缘层时不应损伤线芯3） 电缆与端子的连接应均匀牢固、导电良好4） 多股线芯端头宜采用接线片，电线与接线片的连接应压接c) 接线盒、采集器、集中器等设备内的线路不应有接头，绝缘保护层不应有损伤。
d) 接线盒、采集器、集中器等设备接线端子两端的线路，均应按设计图纸标号标号应字迹清晰且不易褪色e) 剥去外部护套的橡皮绝缘芯线及屏蔽线，应加设绝缘护套f) 备用芯线应接在备用端子上，或按可能使用的最大长度预留，并应按设计文件要求标注备用线号g) 线路敷设应避开承重梁、墙、柱3.2.2楼内布线a) 楼内布线时按照每个线道中最远的表计到集中器M-BUS端子间的电缆线长不超过1000米；布线一般可按照树状分支的拓扑方式布线，由总线到支线并可继续分支b) 楼内M-BUS布线应在弱电井道或桥架中，如果必须与220V电力电缆在同一通道内敷设，请注意同电力电缆至少保持10cm的安全距离，布线交叉时应保持与电力线90度夹角在弱电桥架中应该每层用尼龙线卡固定，从线弱电桥架引出或没有桥架的情况下明敷、暗敷都应该使用PVC 管或金属软管护套c) 电缆选材一般应选用双绞线，线径不低于0.5立方毫米，推荐选型规格为RVVP2×0.5(mm2)如果M-BUS线干线距离比较长（超过1000米），线径应该不小于0.75mm2M-BUS接线RVVP2×0.75（无极性要求）485总线RVVP2×0.75:棕色——485A，蓝色——485B3.3采集器、集中器安装3.3.1安装环境—— 采集器、集中器安装于室内.—— 工作环境温度：－10～40℃—— 工作环境相对湿度：≤75%。
—— 电磁环境满足JG/T 162-2009中相关条款—— 若自动抄表系统涉及公网信道，应确认信道的有效性，以保证数据传输的稳定3.3.2安装位置3.3.2.1采集器、集中器采用壁挂或嵌入箱体安装，采用膨胀螺栓固定于墙壁下端面距地面高度1.3m～1.5m为宜3.3.2.2安装处拥有永久性电源，如安装时尚未接通永久性电源，可协调借用临时电源，待永久性电源开通后立即连接3.3.3采集器、集中器线路接入安装完毕后，再次对连接采集器、集中器的线路进行通断测试，确定所有线路畅通后方可依照使用说明书规定的接线顺序接入 金属箱体必须接地3.3.4电源要求3.3.4.1外接AC工作电源AC电源规格电源频率：（50 ±2.5）Hz 电源电压：AC 单相（220±22）V 电源保障必须保证集中器外接交流电源可靠性，在交流电源接入的过程中，不允许安装如插座、开关等可操作部件，不允许有接头通道识别器的安装（JZQ13集中器）现场的安装JZQ13集中器（通道识别器）和设备保护箱(规格300*400*150mm)一起使用，安装在管道井内，离地面高度1.5m以上设备保护箱采用明装方式施工注意集中器安装位置的信号强度。
3.3.4.2 AC电源线敷设应外加塑料或金属套管保护采用金属管时，应有良好安全接地，接地电阻＜4Ω3.3.4.3 材料清单附表工程材料清单序号名称型号单位数量1远传水表DN20只/3集中器JZQ13台/4采集器CJQ13台/5设备专用箱400*300*150只/6电缆RVVP2*0.75mm2米/7电缆RVVP2*1.0mm2米/8电源插座国产只/9防水绝缘包布国产卷/10PVC管弯头DN20只/11明盒86型只/12PVC管DN20米/13PVC管直管接着DN20只/14PVC管管卡DN20只/15四通接线盒国产只/3.4系统调试系统调试分为登记注册和通讯调试两部分3.4.1登记注册 远传水表自动抄表系统安装完毕后，进行相应的登记设置（包括片区设置、小区设置、楼栋设置、数据集中器设置、数据采集器设置、水表设置、水表编号注册等等），登记的信息必须正确有效3.4.2通讯调试 完成所需的登记设置后，在主站进行调试工作在执行调试工作时，必须有现场人员协助调试完成后，即可在主站对表具实时抄读必须完成小区所有水表的抄读，并确认无误调试完成后，进行1周以上的系统试运行附 录 A （规范性附录）远传水表自动抄表系统工程验收记录项目名称市 区 小区 远传水表自动抄表系统工程工程地址区 路 号项目性质新装/旧城改造水表安装市 公司系统安装市 公司联 系 人联系开工日期竣工日期验收项目验收依据（标准）验收结果1 水表安装水表安装位置符合本规范3.1合格［］不合格［］附件、表箱及分水管 符合本规范3.1.1合格［］不合格［］2系统布线布线质量符合本规范3.2.1、3.2.2合格［］不合格［］线路通讯符合本规范3.2.1、3.2.2合格［］不合格［］3系统设备采集器符合本规范规范3.3合格［］不合格［］集中器合格［］不合格［］4系统性能远传水表自动抄表系统功能符合CJ/T 188-200。
