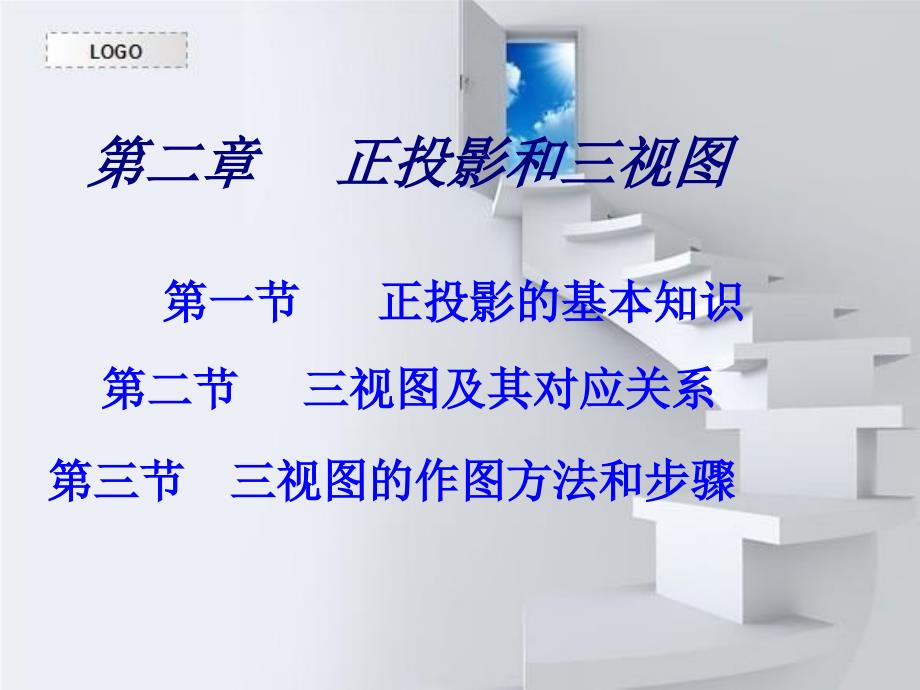

第二章 正投影和三视图,,第一节 正投影的基本知识,第二节 三视图及其对应关系,第三节 三视图的作图方法和步骤,一、投影法分类 二、正投影法基本性质,第一节 正投影的基本知识,在日常生活中，我们经常看到在阳光或灯光的照射下，在地面或墙面上就会产生一个影子，就是所谓的 投影现象,一、投影法1.概念：投射线通过物体向选定的面投射，并在该面上形成图形的方法就叫做投影方法2.分类：投影法可以分为 和 两大类1）中心投影法：投射线汇交于一点的投影法称为中心投影法中心投影法,平行投影法,2）平行投影法：投射线相互平行的投影法，叫平行投影法a. 斜投影法：投影线相倾斜的平行投影法称斜投影法；b. 正投影法：投射线与投影面相垂直的平行投影法称正投影法由于正投影能反映出空间物体的真实形状和大小，能满足工程上度量性要求，所以机械图样主要采用正投影法绘制二、正投影法的基本特性 1.真实性：物体上平行于投影 面的平面（P），其投 影 ；平行于投影面的直线 （AB）的投影 。
反映实形,反映实长,2．积聚性,物体上垂直于投影面的平面（Q），其投 影 成一条直线；垂直于投影面的直线（CD）的投影 成一点积聚,积聚,3．类似性,物体上倾斜于投影面的平面（R），其投影是原图形 的 形；倾斜于投影面的直线（EF）的投影比实长短.,类似,,三、投影特性归纳总结,1.平面投影特性：1）平面平行于投影面：投影显实形——— 2）平面垂直于投影面：投影成直线——— 3）平面倾斜于投影面：投影类似形——— 2.直线投影特性：1）直线平行于投影面：投影显实长———2）直线垂直于投影面：投影成一点———3) 直线倾斜于投影面：投影长变短———,真实性；,积聚性；,,类似性真实性；,积聚性；,类似性第二节 三视图及 对应关系,,一、三视图的形成过程 二、三视图之间的对应关系,一、三视图的形成过程,国家标准规定，物体向投影面投影时所得到的图形称为 有时只凭物体的一个视图是不能完整反映它整体形状结构的如下图：,视图,为了准确地表达物体完整的结构形状，通常采用将物体向三个互相垂直的投影面进行投影的方法来获取视图，即 。
三视图,1.三投影面体系的建立,,正立投影面 (正面) ——— V面 水平投影面 (水平面)——— H面 侧立投影面 (侧面) ——— W面,选用三个互相垂直的投影面，建立三投影面体系如图下图所示在三投影面体系中，三个投影面分别用V（正面）、H（水平面）、W（侧面）来表示三个投影面的交线OX、OY、OZ 称为投影轴，三个投影轴的交点称为原点X轴（V面H与面相交）——长度方向 Y轴（H面与W面相交）——宽度方向 Z轴（V面与W面相交）——高度方向,X,Y,Z,X,V,H,W,,2.三视图的形成如图下图所示，将L形块放在三投影面内，并使其处于观察者与投影面之间，分别向正面，水平面、侧面投影在正面的投影叫主视图，在水平面上的投影叫俯视图，在侧面上的投影叫左视图a,b,为了作图、读图方便，通常把三视图画在同一平面上，如图所示，规定正面不动，水平面绕OX轴向下转动90°，侧面绕OZ轴向右转90°，使三个互相垂直的投影面展开在一个平面上主视图 ——由前向后投射，在V面上所得视图；俯视图 ——由上向下投射，在H面上所得视图；左视图 ——由上向下投射，在W面上所得视图为了画图方便，常把投影面的边框也去掉，即得到b图所示的三视图。
a,b,小结：本次课的要求： 1.熟练掌握正投影法的三个特性：真实性、积聚性和类似性：2.熟悉三视图形成的基本原理和三视图投影的方位通过本次课的学习，我们了解了投影法的概念和分类：中心投影法，平行投影法(斜投影法和正投影法)对于这一节我们重点要掌握正投影的基本特性，即真实性、积聚性和类似性此外，我们重点学习了三视图的形成过程对于这一节，我们应重点掌握三投影体系的建立：V面,H面,W面;及三视图:主视图、俯视图和左视图的形成过程作业：习题册P7——P9习题,本次课结束,谢谢大家！,。
