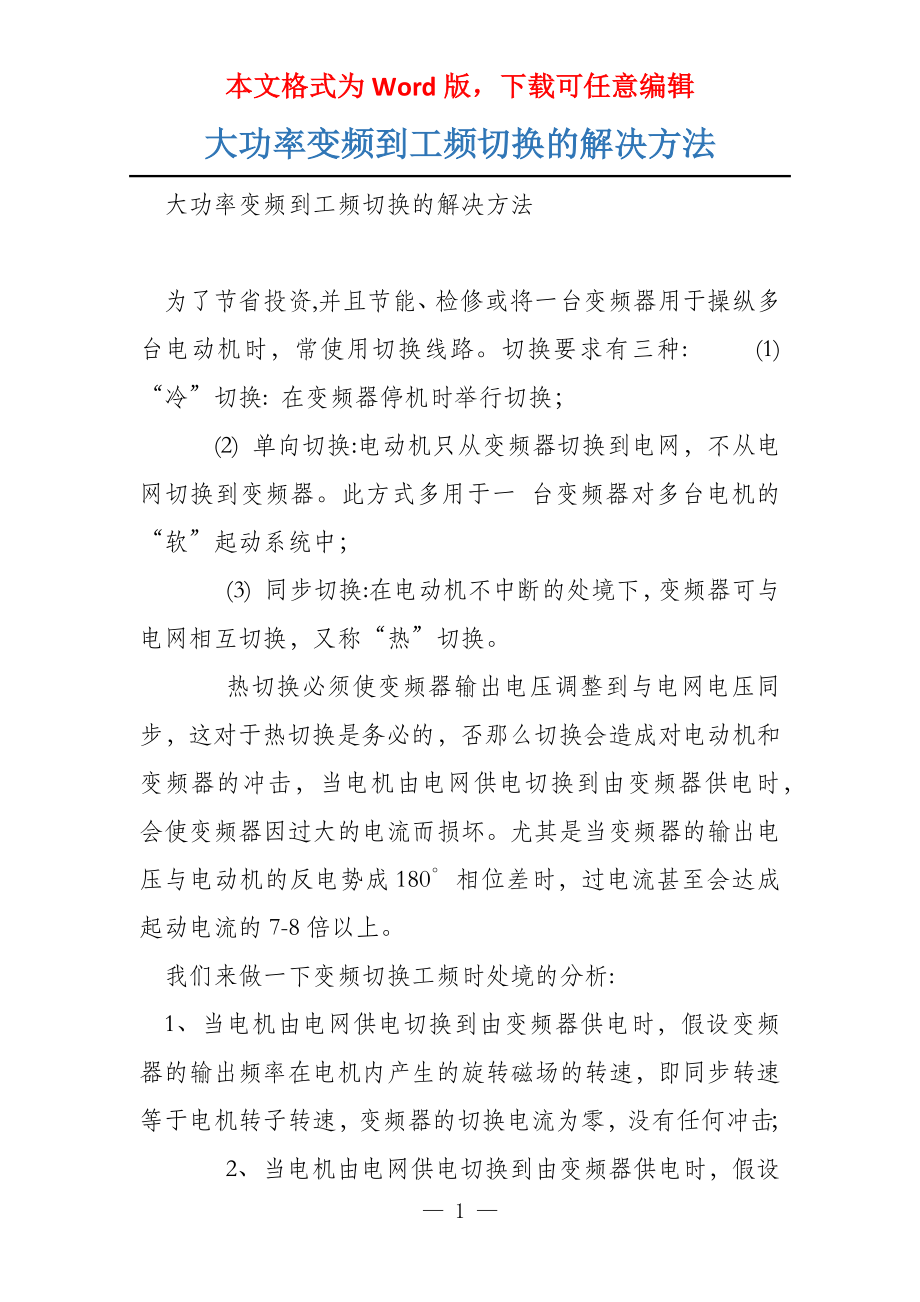

本文格式为Word版，下载可任意编辑大功率变频到工频切换的解决方法 大功率变频到工频切换的解决方法 为了节省投资,并且节能、检修或将一台变频器用于操纵多台电动机时，常使用切换线路切换要求有三种: (1) “冷”切换: 在变频器停机时举行切换； (2) 单向切换:电动机只从变频器切换到电网，不从电网切换到变频器此方式多用于一 台变频器对多台电机的“软”起动系统中； (3) 同步切换:在电动机不中断的处境下，变频器可与电网相互切换，又称“热”切换 热切换必须使变频器输出电压调整到与电网电压同步，这对于热切换是务必的，否那么切换会造成对电动机和变频器的冲击，当电机由电网供电切换到由变频器供电时，会使变频器因过大的电流而损坏尤其是当变频器的输出电压与电动机的反电势成180°相位差时，过电流甚至会达成起动电流的7-8倍以上 我们来做一下变频切换工频时处境的分析: 1、当电机由电网供电切换到由变频器供电时，假设变频器的输出频率在电机内产生的旋转磁场的转速，即同步转速等于电机转子转速，变频器的切换电流为零，没有任何冲击； 2、当电机由电网供电切换到由变频器供电时，假设变频器的输出频率在电机内产生的旋转磁场的转速，即同步转 速小于电机转子转速，变频器切换后便进入电机制动状态，造成直流部电压升高，假设不启动制动电阻，会产生过压养护； 3、当电机由电网供电切换到由变频器供电时，假设变频器的输出频率在电机内产生的旋转磁场的转速，即同步转速大于电机转子转速，变频器切换后电机便进入转差率为S的电动运行状态，切换电流与转差率S有关，S越大切换电流越大； 4、所以当电机由电网供电切换到由变频器供电时，变频器要检测电机的转速，自动调整输出频率，以达成平稳切换： 5、变频器的输出电压与电动机的反电势成180°相位差时,等同与相间短路,造成设备的停机或者损坏. 变频到工频切换困难的问题,尤其对于大功率电机，75千瓦以上的变频器，切换尤其困难。
解决的方法有好多： 1、串电阻或电抗；但不能根本解决问题，且轻易烧毁电阻和电抗，维护量大； 2、采用软启动；可以解决，但本金提高，操纵较繁杂 根本解决方法理应针对造成切换的理由采取有效措施造成的理由，大家都议论了好多，根本达成了共识，就是变频出的电压向量与电网的三相电压向量之间的幅值与相位的不同步造成的，切换冲击电流大解决的手段理应是 能够监测两个向量，选择矢量差最小的时候切换，可大大减小冲击电流，从而根本上解决这个问题 我们现在已经告成解决了这个问题2022年我们给新疆骑马山变频供水工程中(90KW一拖三)使了特意的相位检测操纵仪器，到现在为止，已运行近两年，分外好，没展现任何问题不再象以前的工程中，不时接到用户的，“切不进去了”，要么“就是顶前级开关了”，或是“又把电阻烧了”，很麻烦这两年多，再不用为这些事惦记了这一点我们也分外骄傲，由于在新疆市场上我们将高功率的切换首先得以实现，并且我们相关产品已经应用到最高280KW变频器的一拖几的系统中,运行也有好几年了,从未由于切换问题而困扰过 — 3 —。
