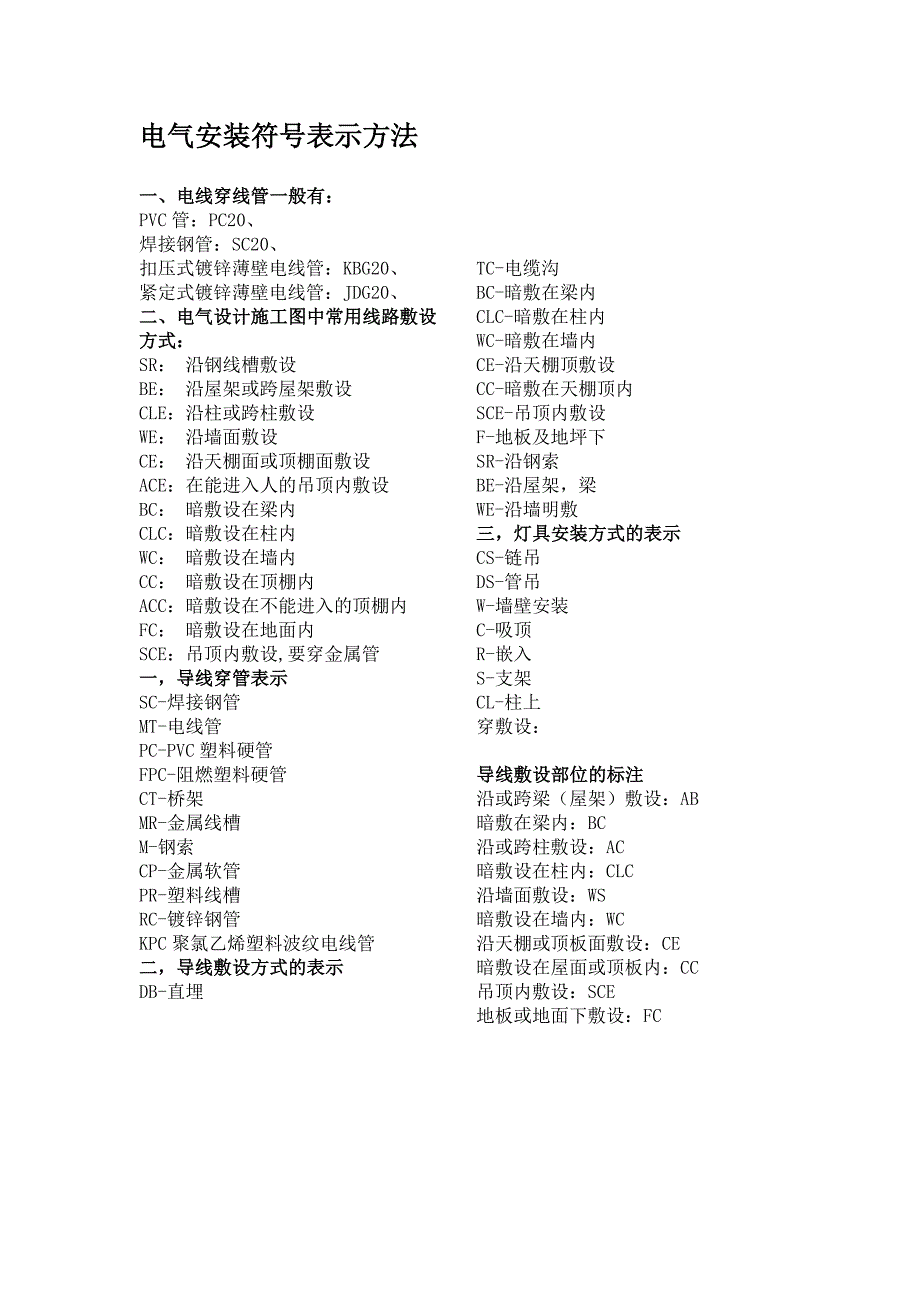

电气安装符号表示方法一、电线穿线管一般有： PVC管：PC20、 焊接钢管：SC20、 扣压式镀锌薄壁电线管：KBG20、 紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式： SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC： 暗敷设在梁内 CLC：暗敷设在柱内 WC： 暗敷设在墙内 CC： 暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC： 暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 KPC聚氯乙烯塑料波纹电线管二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 穿敷设： 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC 立孚光缆型号的命名方法(YD/T908-2000)1、光缆型式由五部分组成ⅠⅡⅢⅣⅤ 光缆类别 加强构件结构特征 护层 外护层I、表示光缆类别GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型（无型号）——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构（无符号）——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格。
例：4根G.652单模光纤的光缆规格表示为4B1.1或4B1，若同一根光缆中含有不同种类的光纤，则在规格中间用‘+’号相连若含有4根多模50/125的光纤，则表示为4A1a或4A13、本公司常用型号说明GYXTW——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护层通信用室外光缆，适用于管道及架空敷设GYXTW53——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护套、纵包皱纹钢带铠装聚乙烯护层通信用室外光缆，适用于直埋敷设GYTA——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设GYTS——金属加强构件、松套层绞填充式、钢－聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设GYTY53——金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆，适用于直埋敷设GYTA53——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆，适用于直埋敷设GYTA33——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆，适用于直埋及水下敷设GYFTY——非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆，适用于管道及架空敷设，主要用于有强电磁危害的场合。
GYXTC8S——金属加强构件、中心管填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆，适用于自承式架空敷设GYTC8S——金属加强构件、松套层绞填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆，适用于自承式架空敷设ADSS－PE——非金属加强构件、松套层绞填充式、圆型自承式、纺纶加强聚乙烯护套通信用室外光缆，适用于高压铁塔自承式架空敷设MGTSV——金属加强构件、松套层绞填充式、钢聚乙烯粘结护套、聚氯乙烯外护套煤矿用阻燃通信光缆，适用于煤矿井下敷设GJFJV——非金属加强构件、紧套光纤、聚氯乙烯护套室内通信光缆，主要用于大楼及室内敷设或做光缆跳线使用。
