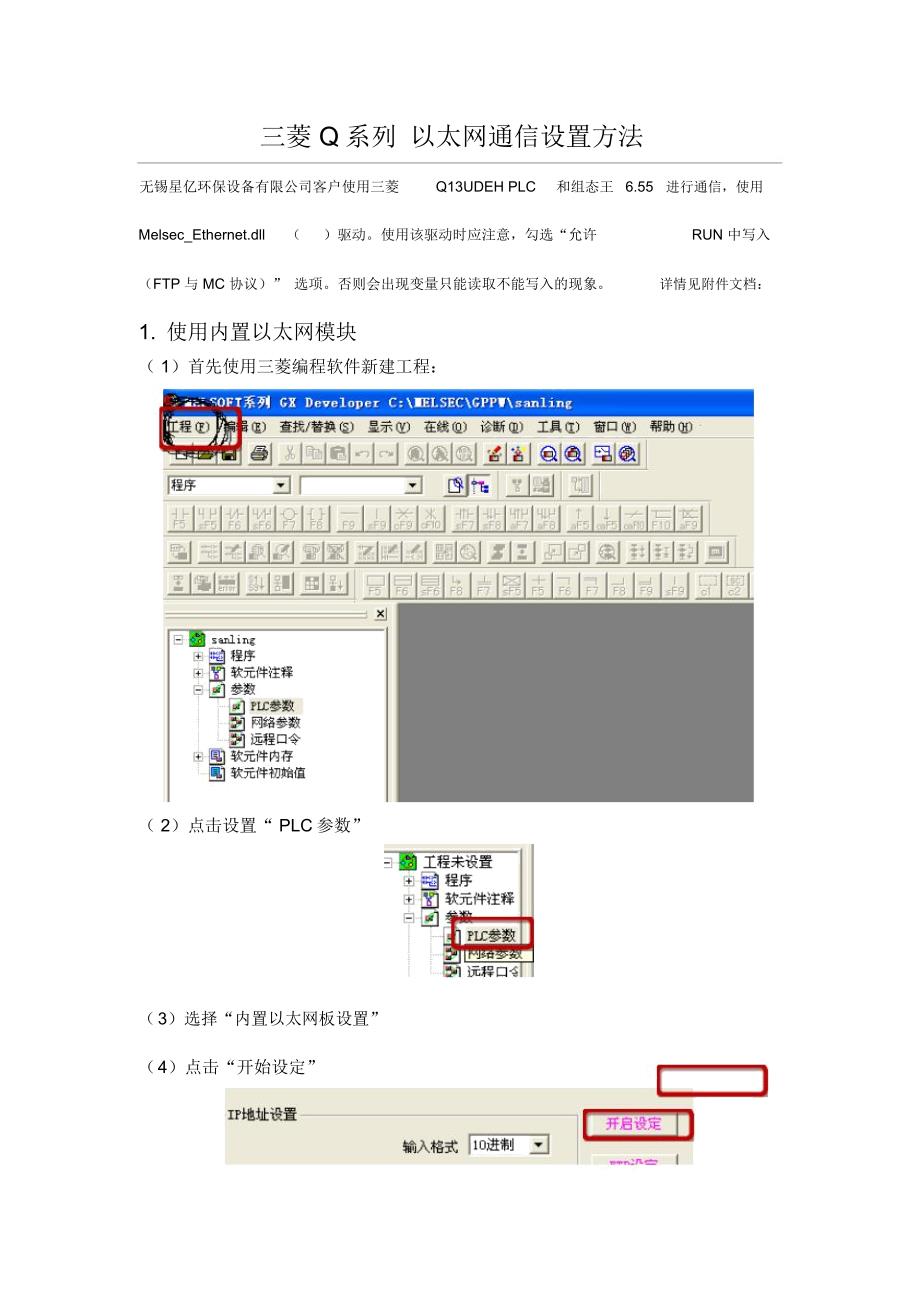

三菱 Q系列 以太网通信设置方法无锡星亿环保设备有限公司客户使用三菱 Q13UDEH PLC 和组态王 6.55 进行通信，使用Melsec_Ethernet.dll （ ）驱动使用该驱动时应注意，勾选“允许 RUN 中写入（FTP 与 MC 协议）” 选项否则会出现变量只能读取不能写入的现象 详情见附件文档：1. 使用内置以太网模块（ 1）首先使用三菱编程软件新建工程：（ 2）点击设置“ PLC参数”（ 3）选择“内置以太网板设置”（ 4）点击“开始设定”（ 5）设定内置以太网参数选取议MC协填写口号PLC 端* 如果选用 TCP协议则打开方式务必选取“ MC协议”如果需要多上位访问可以添加多个 MC协议，添加多个端口号 6）下图中红色框中的选项一定要勾上，否则会出现变量只能读取不能写入的现象注意本站号：当打开时是10 进制，这里必须把10 进制转化成16 进制，以方便组态王中使用2. 使用外置以太网模块（ 1） 第一个步骤同使用内置以太网模块， 本例以外置以太网模块 QJ17E71-100 为例；（ 2） 设置“网络参数”（ 3） 点击“ MELSECNET/以太网”（ 4） 配置外置以太网模块可按照实际情况选择上图中的“网络类型” ，“起始I/O 号”，“网络号” ，“组号”，“站号”，并选择对应“模式” 。
5） 点击“操作设置”注意一定要选取红色框中的选项，否则会造成设备初始化失败（ 6）点击“初始设置”红色框选中的选项请填写较小的数值（ 7）点击“打开设置”上图是选择 TCP通讯协议时的情况，图中铅笔圈定的两个地方要注意，第一处一定要选“有顺序”否则会引起通讯失败，第二处一定要选 “确认”，这样才能与上一图中的设置相对应，否则会导致通讯恢复需要很长时间当选择 TCP通讯协议时最后一位一定要设为 1，因为 1 代表 TCP通信协议选择 UDP通讯协议时三处红色框之处都要注意， 第一处同样要选确认， 理由同上，第二处和第三处没有确定的值， 一般建议最好使用 700 以后的端口 这里要强调的是当我们选择设备时，设置设备地址时地址中的端口值要与此图一致，如下图（ 8）点击传输设置以太网板以太网模块（ 9）选择“以太网板”此处要在注意协议的选择，如果不能和地址中的最后一项相对应（0 代表UDP通讯， 1 代表 TCP通讯）则会导致通讯失败 10）点击“以太网模块”组态王中设置：选择以上设置，如果用的 ASCII码则使用第一个最好选择 COM10 以后的串口本设备的地址格式及地址范围设备地址格式为： 进制 ):PLCport(16 进制 ):ComputerPort(16 进制 ):t(10 进制 ) ： TransType(10 进制 )其中： 为 PLC指定的 IP 地址， (aaa 、 bbb、 ccc 、 ddd 范围均为 0-255)PLCport 为 PLC指定的端口号， (0-FFFF)ComputerPort 为 PC 端指定端口号 ,(0-FFFF)t 是连接超时（单位秒 ) ，TransType 为 0 代表采用 UDP，为 1 采用 TCP进行通讯。
注意：整个网络的PC和PLC，部分要相同，ddd 和PLCport,ComputerPort部分不要重复特别注意（本人就是犯了这个错误一直通信不上）：这里的在 PLC里一定要看好是不是写的 10 进制的 4999，或者在写 16 进制， PLC应该要跟组态王一样用 16 进制或转换成plc 10PLC指定端口号是 1387，但是转化一下 在组态王中一定要进制的数如组态王中的定义与 PLC软件中的配置对应如下此时最后一位一定要设为 0，因为 0 代表 UDP通信协议IP 地址不要填错， 否则会导致通讯 失败然后将这些参数设置写入 PLC，确认写入 PLC后，便可进行监视仅供个人用于学习、研究；不得用于商业用途For personal use only in study and research; not for commercial use.Nur f ü r den pers?nlichen f ü r Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l ' é tude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.только длялюдейкоторые,используютсядляобучениясследований,недолжныиспользоваться в коммерческих целях.以下无正文仅供个人用于学习、研究；不得用于商业用途。
