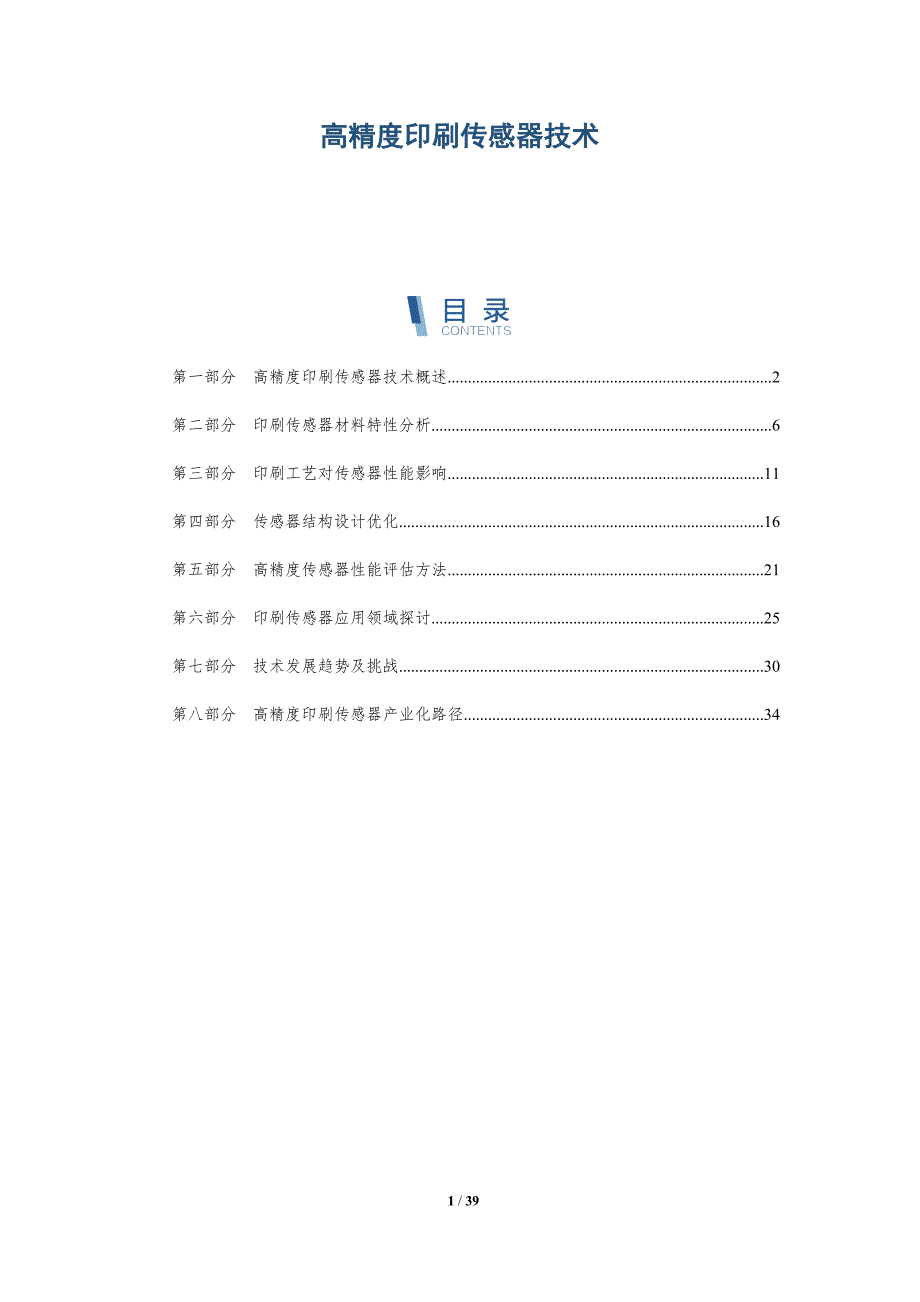

高精度印刷传感器技术 第一部分 高精度印刷传感器技术概述 2第二部分 印刷传感器材料特性分析 6第三部分 印刷工艺对传感器性能影响 11第四部分 传感器结构设计优化 16第五部分 高精度传感器性能评估方法 21第六部分 印刷传感器应用领域探讨 25第七部分 技术发展趋势及挑战 30第八部分 高精度印刷传感器产业化路径 34第一部分 高精度印刷传感器技术概述关键词关键要点高精度印刷传感器技术发展背景1. 随着智能制造和物联网的快速发展，对传感器技术的需求日益增长，高精度印刷传感器技术应运而生2. 传统传感器技术存在制造成本高、加工复杂、响应速度慢等问题，高精度印刷传感器技术旨在解决这些难题3. 高精度印刷传感器技术的发展，为智能设备、工业自动化、环境监测等领域提供了新的技术支持高精度印刷传感器技术原理1. 高精度印刷传感器技术采用微纳米级材料，通过印刷技术将传感器元件直接打印在柔性基板上2. 该技术利用材料敏感特性，如应变、压力、温度等，通过物理或化学变化转换为电信号3. 技术原理涉及材料科学、电子工程和印刷工艺等多个领域，具有高度的集成性和灵活性高精度印刷传感器技术材料1. 高精度印刷传感器材料需具备优异的导电性、敏感性和稳定性，如导电聚合物、纳米材料等。
2. 材料选择直接影响传感器的性能和寿命，新型材料的研究和应用是技术发展的重要方向3. 目前，石墨烯、碳纳米管等纳米材料在印刷传感器中的应用正逐渐成为研究热点高精度印刷传感器技术工艺1. 高精度印刷传感器工艺涉及材料配制、印刷、固化等多个环节，对印刷精度和均匀性要求较高2. 柔性印刷技术是实现高精度印刷的关键，包括丝网印刷、喷墨打印等3. 工艺创新和优化有助于提高传感器性能，降低制造成本，提升市场竞争力高精度印刷传感器技术应用1. 高精度印刷传感器技术在智能穿戴、智能家居、智能交通等领域具有广泛应用前景2. 在医疗健康领域，可用于监测患者生命体征，提高诊断和治疗的准确性3. 环境监测领域，高精度印刷传感器可实时监测空气、水质等环境指标，为环境保护提供数据支持高精度印刷传感器技术挑战与展望1. 高精度印刷传感器技术面临的主要挑战包括材料性能提升、工艺优化、成本控制等2. 未来发展趋势包括多功能化、智能化、微型化，以满足不同应用场景的需求3. 随着技术的不断进步，高精度印刷传感器将在更多领域发挥重要作用，推动相关产业的快速发展高精度印刷传感器技术概述高精度印刷传感器技术是一种基于印刷工艺制造传感器的新型技术，其核心在于利用印刷技术将传感器材料直接印刷到基底材料上，从而实现传感器的低成本、高效率、高集成度和高可靠性。
随着我国传感器产业的快速发展，高精度印刷传感器技术在多个领域得到了广泛应用，包括智能穿戴、智能家居、物联网、医疗健康等本文将从高精度印刷传感器技术的原理、分类、优势及发展趋势等方面进行概述一、高精度印刷传感器技术原理高精度印刷传感器技术主要基于以下原理：1. 印刷工艺：利用印刷技术将传感器材料、导电材料和基底材料等印刷到基底上，形成具有特定结构和功能的传感器2. 电化学原理：传感器材料与被测物质发生化学反应，产生可检测的电信号3. 模拟电路原理：通过模拟电路对传感器产生的电信号进行放大、滤波、转换等处理，得到与被测物质浓度或物理量相关的输出信号4. 数字电路原理：将模拟信号转换为数字信号，便于处理和传输二、高精度印刷传感器技术分类高精度印刷传感器技术可分为以下几类：1. 基于化学传感的印刷传感器：如气体传感器、生物传感器、湿度传感器等2. 基于物理传感的印刷传感器：如压力传感器、温度传感器、应变传感器等3. 基于光电传感的印刷传感器：如光敏传感器、光电二极管等4. 基于磁传感的印刷传感器：如磁敏传感器、磁阻传感器等三、高精度印刷传感器技术优势高精度印刷传感器技术具有以下优势：1. 成本低：印刷工艺具有低成本、高效率的特点，可显著降低传感器制造成本。
2. 集成度高：印刷技术可实现传感器与电子、机械等部件的高集成，提高系统性能3. 可定制化：根据不同应用需求，可定制化设计传感器结构和功能4. 可扩展性：印刷工艺可扩展到不同尺寸和形状的基底，满足多样化需求5. 环保节能：印刷工艺过程中污染物排放少，有利于环境保护四、高精度印刷传感器技术发展趋势1. 小型化、微型化：随着微纳技术的发展，高精度印刷传感器将向小型化、微型化方向发展，满足便携式设备的需求2. 多功能化：高精度印刷传感器将向多功能方向发展，实现多种物理量和化学量的同时检测3. 智能化：结合人工智能技术，高精度印刷传感器可实现自动校准、数据分析和故障诊断等功能4. 高性能化：提高传感器灵敏度和分辨率，满足高精度测量的需求5. 应用领域拓展：高精度印刷传感器将在更多领域得到应用，如智能医疗、环境监测、智能制造等总之，高精度印刷传感器技术在众多领域具有广阔的应用前景，随着技术的不断发展和创新，其性能和应用范围将得到进一步提升第二部分 印刷传感器材料特性分析关键词关键要点导电聚合物材料特性分析1. 导电聚合物具有良好的柔韧性、可印刷性和生物相容性，适用于高精度印刷传感器2. 导电聚合物通过共轭双键结构实现电荷迁移，具有优异的电导率，适用于传感器信号传输。
3. 材料可以通过化学修饰或掺杂技术调控其导电性和稳定性，以满足不同传感需求有机半导体材料特性分析1. 有机半导体材料具有低成本、高柔韧性和良好的环境稳定性，适合大规模印刷制备2. 有机半导体的载流子迁移率相对较低，但通过材料设计和合成可以显著提升3. 有机半导体材料在光电器件和传感领域展现出巨大的应用潜力，尤其在柔性电子和生物传感中纳米材料特性分析1. 纳米材料具有独特的表面效应、量子尺寸效应和宏观量子隧道效应，显著改变材料的物理化学性质2. 纳米材料可以提高传感器的灵敏度和选择性，通过调控尺寸和形貌实现多功能化3. 纳米材料在印刷工艺中易于分散和印刷，有利于提高传感器的制备效率和质量复合材料特性分析1. 复合材料结合了多种材料的优点，如无机材料的稳定性和有机材料的柔性，适用于复杂环境下的传感器2. 复合材料可以通过调整组分和结构，实现优异的力学性能和电学性能，满足高精度传感需求3. 复合材料在印刷过程中具有良好的成膜性和印刷性能，有利于实现传感器的低成本制备导电墨水特性分析1. 导电墨水是实现高精度印刷传感器的关键材料，具有高导电性和良好的印刷性能2. 导电墨水的配方设计对传感器的性能至关重要，包括导电填料、溶剂和粘合剂的选择。
3. 导电墨水的印刷工艺需要优化，以实现均匀、致密的导电图案，提高传感器的可靠性和稳定性传感材料界面特性分析1. 传感材料与基底之间的界面特性直接影响传感器的响应速度和灵敏度2. 界面处的电荷传输和能级匹配对于传感器的能量转换和信号检测至关重要3. 通过界面修饰和材料设计，可以提高传感材料的界面特性，从而提升传感器的整体性能高精度印刷传感器技术是近年来迅速发展的新兴领域，其核心在于印刷传感器材料的特性本文将针对《高精度印刷传感器技术》一文中“印刷传感器材料特性分析”部分进行详细阐述一、印刷传感器材料的选择原则印刷传感器材料的选择应遵循以下原则：1. 导电性：印刷传感器需要具备良好的导电性，以保证信号传输的准确性2. 厚度：材料应具有合适的厚度，以保证传感器结构稳定，同时满足精度要求3. 耐热性：材料应具有良好的耐热性，以保证传感器在高温环境下仍能稳定工作4. 机械性能：材料应具有优异的机械性能，如耐磨、耐冲击等，以提高传感器的使用寿命5. 生物相容性：对于生物传感器而言，材料应具有良好的生物相容性，以减少生物组织对传感器的排斥反应二、印刷传感器材料的分类1. 导电材料导电材料是印刷传感器的主要组成部分，主要包括以下几种：（1）金属导电材料：如银、铜、金等，具有良好的导电性和机械性能。
2）导电聚合物：如聚苯胺、聚吡咯等，具有优异的导电性和生物相容性3）纳米导电材料：如碳纳米管、石墨烯等，具有极高的导电性和力学性能2. 非导电材料非导电材料在印刷传感器中主要起到隔离、保护等作用，主要包括以下几种：（1）绝缘材料：如聚酰亚胺、聚乙烯等，具有良好的绝缘性能和机械性能2）粘合剂：如环氧树脂、丙烯酸酯等，具有良好的粘接性能和生物相容性三、印刷传感器材料的特性分析1. 导电材料的特性分析（1）金属导电材料：银具有极高的导电性，但易氧化、腐蚀；铜导电性好，价格适中，但易氧化；金导电性好，耐腐蚀，但价格昂贵2）导电聚合物：聚苯胺具有优异的导电性和生物相容性，但合成工艺复杂；聚吡咯具有较好的导电性和稳定性，但易降解3）纳米导电材料：碳纳米管具有极高的导电性和力学性能，但制备工艺复杂；石墨烯具有优异的导电性和力学性能，但成本较高2. 非导电材料的特性分析（1）绝缘材料：聚酰亚胺具有优异的绝缘性能和机械性能，但成本较高；聚乙烯具有较好的绝缘性能和生物相容性，但机械性能较差2）粘合剂：环氧树脂具有优异的粘接性能和生物相容性，但耐热性较差；丙烯酸酯具有较好的粘接性能和生物相容性，但耐热性较差。
四、印刷传感器材料的发展趋势随着高精度印刷传感器技术的不断发展，印刷传感器材料将呈现以下发展趋势：1. 混合型材料：将导电材料与非导电材料相结合，提高传感器的性能和稳定性2. 纳米材料：利用纳米材料的优异性能，提高传感器的灵敏度、稳定性和可靠性3. 可生物降解材料：针对生物传感器，开发可生物降解的印刷传感器材料，降低生物组织对传感器的排斥反应4. 智能材料：将印刷传感器与智能材料相结合，实现传感器功能的智能化和自动化总之，印刷传感器材料的特性分析对于高精度印刷传感器技术的发展具有重要意义通过对印刷传感器材料的深入研究，有望为高精度印刷传感器技术的创新提供有力支持第三部分 印刷工艺对传感器性能影响关键词关键要点印刷工艺对传感器灵敏度的调节1. 印刷工艺中的墨水选择对传感器的灵敏度有直接影响不同类型的墨水具有不同的导电性能和粘附性，从而影响传感器的响应速度和灵敏度2. 印刷层的厚度和均匀性对灵敏度至关重要过厚的印刷层可能导致信号衰减，而过薄的印刷层可能无法提供足够的传感性能3. 前沿研究显示，通过引入新型纳米材料墨水，可以在不增加印刷层厚度的前提下，显著提升传感器的灵敏度印刷工艺对传感器响应速度的影响1. 印刷工艺的精度和速度直接关联传感器的响应速度。
高精度印刷技术能够保证传感器结构的精确性，从而提升响应速度2. 印刷过程中的温度和湿度控制对响应速度有重要影响过高的温度可能导致墨水固化速度加快，从而影响传感器的响应时间3. 利用先进的光刻技术，可以在保证响应速度的同时，降低能耗和成本印刷工艺对传感器稳定性的影响。
