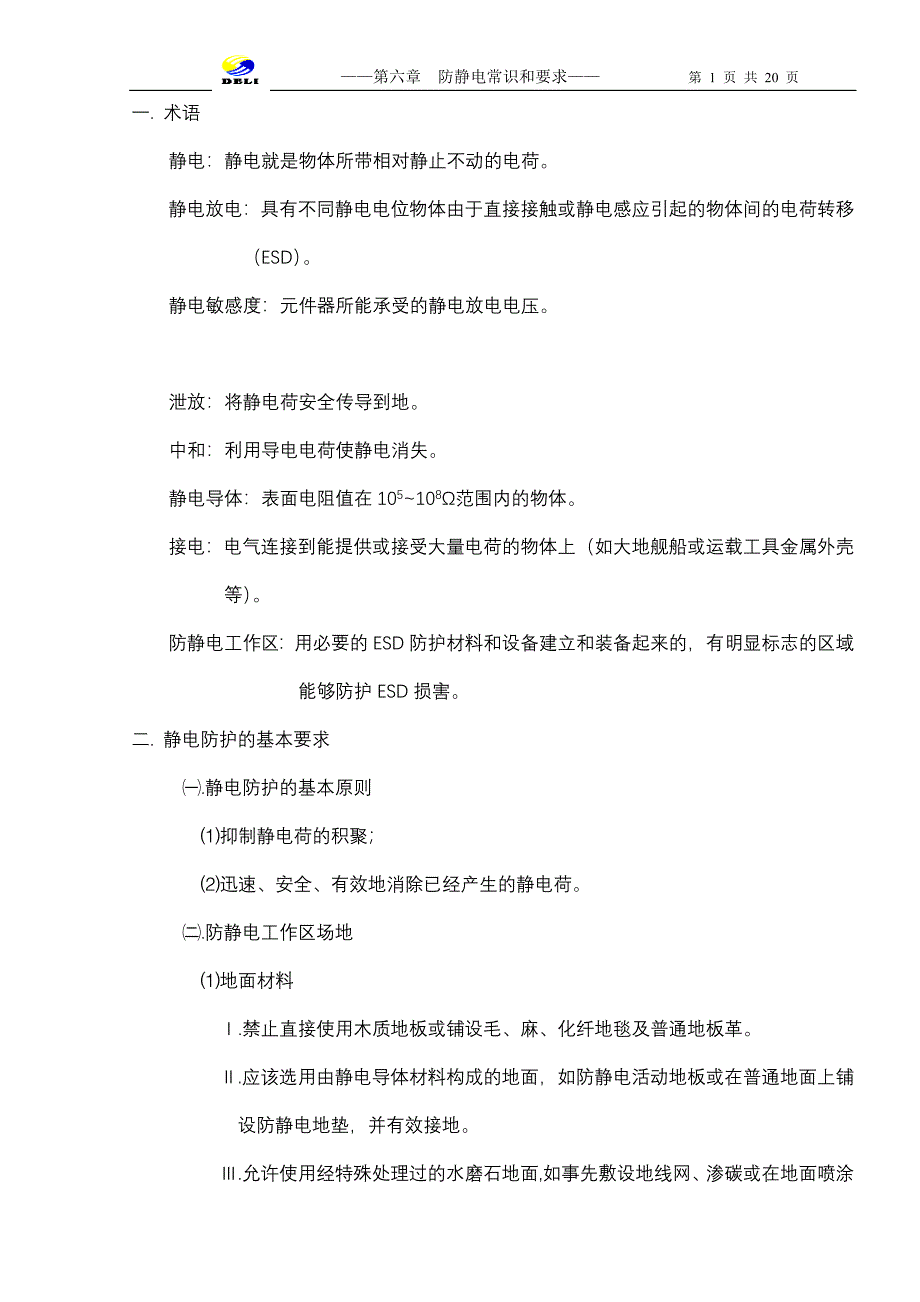

——第六章 防静电常识和要求—— 第 10 页 共 12 页一. 术语静电：静电就是物体所带相对静止不动的电荷静电放电：具有不同静电电位物体由于直接接触或静电感应引起的物体间的电荷转移（ESD）静电敏感度：元件器所能承受的静电放电电压泄放：将静电荷安全传导到地中和：利用导电电荷使静电消失静电导体：表面电阻值在105~108Ω范围内的物体接电：电气连接到能提供或接受大量电荷的物体上（如大地舰船或运载工具金属外壳等）防静电工作区：用必要的ESD防护材料和设备建立和装备起来的，有明显标志的区域能够防护ESD损害二. 静电防护的基本要求㈠.静电防护的基本原则⑴抑制静电荷的积聚；⑵迅速、安全、有效地消除已经产生的静电荷㈡.防静电工作区场地⑴地面材料Ⅰ.禁止直接使用木质地板或铺设毛、麻、化纤地毯及普通地板革Ⅱ.应该选用由静电导体材料构成的地面，如防静电活动地板或在普通地面上铺设防静电地垫，并有效接地Ⅲ.允许使用经特殊处理过的水磨石地面,如事先敷设地线网、渗碳或在地面喷涂抗静电剂等⑵接地Ⅰ.防静电系统必须有独立可靠的接地装置，接地电阻一般应小于10Ω，埋设与检测方法应符合要求。
Ⅱ.防静电地线不得接在电源零线上，不得与防雷地线共用Ⅲ.使用三相五线制供电，其大地线可以作为防静电地线（但零线、地线不得混接）Ⅳ.接地主干线截面积应不小于100mm2；支干线截面积应不小于6mm2；设备和工作台的接地线应采用截面积不小于1.25mm2的多股敷塑导线，接地线颜色以黄绿色线为宜Ⅴ.接地主干线的连接方式应采用钎焊Ⅵ.防静电设备连接端子应确保接触可靠，易装拆，允许使用各种夹式连接器，如锷鱼夹、插头座等⑶ 天花板材料天花板材料应选用抗静电型材料制品，一般情况下允许使用石膏板制品，禁止使用普通塑料制品⑷ 墙壁面料墙壁面料应使用抗菌素静电型墙纸，一般情况下允许使用石膏涂料或石灰涂料墙面，禁止使用普通墙纸及塑料墙纸⑸ 温度控制Ⅰ.防静电工作区的环境相对温度以不低于50%为宜Ⅱ.在不对产品造成有害影响前提下，允许使用增湿设备喷洒制剂或水，以增加环境温度⑹ 区域界限防静电工作区应标明区域界限，并在明显处悬挂警示标志，警示标志应符合规定，工作区入品处应配置离子化空气风浴设备⑺ 电荷源在防静电工作区内禁止使用及接触易产生静电荷的电荷源（见表1）表1类别电荷源工作台表面油漆或浸漆表面，普通塑料贴面普通乙烯及树脂表面地板塑料及普通地板革，抛光打蜡木地板，普通乙烯树脂工作服，帽，鞋普通涤纶，合成纤维及尼龙面料，塑料及普通胶底鞋操作工具及设备普通塑料盒，架，瓶，盘用品及纸制品，普通泡沫及一般电动工具，压缩机，喷射设备，蒸发设备等。
㈢ 防静电设施⑴ 静电安全工作台Ⅰ.静电安全工作台是防静电工作区的基本组成部分,它由工作台、防静电桌垫、腕带接头和接大地线等组成Ⅱ.防静电桌垫上应不少于两个腕带接头，一个供操作人员使用，另一个供技术人员，检验人赠或其它人员使用Ⅲ.必要时，静电安全工作台上应配备离子风静电消除器Ⅳ.静电安全工作台上不允许堆放塑料盒（片）、橡皮、纸板、玻璃等易产生静电的杂物，图纸资料等应装入防静电文件袋内⑵ 防静电腕带直接接触静电敏感器件的人员均应戴防静电腕带，腕带应与人体皮肤有良好接触，腕带必须对人体无刺激、无过敏影响，腕带系统对地电阻值应在106~108Ω范围内⑶ 防静电容器在电子设备研制生产过程中，一切贮存、周转SSD的容器（元器件袋、转运箱、印制板架、元器件存放盒等）应具备静电防护性能不允许使用金属和普通塑料容器必要时，存放部件用的周转箱应接地⑷ 离子风静电消除器消除绝缘材料表面的静电荷应使用离子风静电消除器⑸ 防静电工作服Ⅰ.进入防静电工作区或接SSD的人员应穿防静电工作服，防静电工作服面料应符规定Ⅱ.在相对湿度大于50%的环境中，防静电工作服允许选用纯棉制品⑹ 防静电工作鞋进入防静电工作区或接触SSD的人员应穿防静电工作鞋，防静电工作鞋。
一般情况下允许穿普通鞋但应同时使用导电鞋束或脚跟带⑺ 防静电运输车转运SSD或含有SSD的整、部件时，应采用有防静电性能的运输车㈣ 防静电器材基本配置各种防静电器材基本配置见表2配置部位配置项目器材名称元器件待验元器件检验及老化筛 选元器件库房元器件预处理设计工艺实验室装配调试机房维修外 场 维修运输防静电元件存放架静电识别标签防静电元件盒（袋）防静电桌垫防静电地垫防静电周转箱防静电运输车防静电工作服防静电腕带腕带监视器导电鞋束防静电工作鞋防静电工作手套防静电烙铁防静电吸锡器防静电印制板架静电电压表离子风静电消除器防静电维修箱（包）防静电海棉泡沫防静电接大地线（带）防静电工作区标志牌防静电文件袋抗静电剂（溶液）静电监测设备注: 表示必须配置项目表示需要时配置项目或局部区域配置项目㈤ 操作规程⑴ 静电防护操作的基本原则Ⅰ.所有SSD及其部件的操作都必须在静电安全工作台上进行;Ⅱ.进入防静电工作区的所有电子元器件都应视为SSD来对待;Ⅲ.贮存,运输SSD及其部件时,应妥善进行防静电包装.⑵ 拒绝接收未包装在静电防护容器里的SSD⑶ 当需要把SSD及其部件从静电防护容器中取出时,必须在静电安全工作台上进行,并遵守以下事项:Ⅰ.操作人员必须穿防静电工作服Ⅱ.戴上防静电腕带,腕带必须与皮肤有良好的接触并将腕带接入可靠的防静电接地系统中.⑷ 重要工位上应配备腕带监视器,以随时监视腕带是否处于正常状态⑸ 在装配未采用防静电包装的零部件时,应消除静电后再进入防静电工作区⑹ 手拿SSD时,应避免接触其引线和接线片⑺ 服装、图纸资料等物品不得接触SSD⑻ 清洗SSD及其部件时,不得使用塑料刷⑼ 不具备防静电功能的必备工具、用具,应放在防静电桌垫上,并置于离子风静电消除器的作用范围内.⑽ 操作时应尽量减少对SSD及其部件的接触次数⑾ 装联电子设备时,应使用有接地线的低压直流电动起子⑿ 在手工焊接时,应采用防静电低压恒温烙铁,对I类SSD的焊接还应在拔掉烙铁电源插头后进行。
⒀ 禁止重复使用器件包装管包装SSD⒁ 在任何场合均不允许未采取防静电措施的人员接触SSD及其零部件⒂ 生产过程中使用的设备（成型机、插件机、波峰焊机、贴片机、切脚机、清洗机等），必须采取降静电措施㈥ 关联部门的责任⑴ 采购、检验采购、检验人员应具备SSD一般保护常识，遵守静电防护操作规程⑵ 贮存Ⅰ.元器件库房管理人员应掌握SSD的一般保护常识Ⅱ.库房必须是静电安全工作区，防静电基本设施见表1Ⅲ.SSD入库、出库都必须装在防静电包装内，并遵守基本操作规程⑶ 运输运输SSD及其组件时，应将其放入防静电包装内进行必要时，应使用离子空气来消除运输过程中产生的静电⑷ 调试调试部件、整件、整机技术指标时，操作人员应遵守本标准中的有关规定⑸ 设计研制Ⅰ.应把防静电意识贯穿于新产品设计研制全过程中Ⅱ.设计电路时，应尽量选择不易受到ESD损害的元器件，并尽可能采用静电抑制技术（例如开关接地，涂导电涂料等）Ⅲ.委托研制SSD时，应向承制方提出防静电要求⑹ 维修外出维修时应使用防静电维修箱（包）㈦ 防静电标志⑴ 防静电工作区域标志为黄黑相间或黄白相间的斜条纹，线条宽度为5～10cm(见图1)图1⑵ 防静电标志,如图2和图3图2⑶ 防静电容器(防静电周转箱、防静电元件盒等)、元件架、运输车等器材上应有防静电标志（图2或图3），标志应置于明显且不易受到磨损的地方）。
图3⑷ 含有SSD 的图纸资料，应有“SSD”标志㈧ 管理与维护⑴ 防静电工作区的管理Ⅰ.防静电工作区应有专门管理人员及管理制度Ⅱ.设有防静电工作区的部门应备有个人用防静电用品（如防静电工作服、防静电工作鞋、防静电腕带等），以备外来人员使用Ⅳ.进入防静电工作区的任何人员必须先进行离子空气风浴，并接触静电放电设施，经静电安全检查合格后方可进入Ⅴ.管理人员应随时检查进入工作区内的人员是否遵守本标准有关规定⑵ 防静电设施的维护检查Ⅰ.防静电工作区总体效果检查A.防静电工作区总体效果由硬件(区内防静电设施)及软件(防静电操作)共同保 证B.操作人员在工作区内进行正常操作时，用静电电压表检测各处及各种情况下的静电电压值一般应小于100V，特殊要求情况下，静电电压应小于25VⅡ.操作人员进行的日常检查A.静电腕带与连线及防静电桌垫的接触应可靠,桌垫接地线、地垫接地线应完好，与地线连接可靠；B.离子风静电消除器工作时，把手放在其窗口前有微风感觉；C.以上两项检查应在每次正式操作前进行⑶ 维护管理人员进行的定期检查（电气性能检查）A.腕带的防静电性能每周检查一次，如果配备有腕带监视器即可随时检查；B.桌垫、地垫接地性能每周检查一次；C.离子风静电消除器性能每月检查一次；D.桌垫、地垫材料的防静电性能六个月检查一次。
E.防静电元件架、印制板架、周转箱、运输车、元器件袋等的防静电性能每六个月检查一次㈨ 防静电教育⑴ 对工作中与SSD有关的人员必须经常进行防静电知识、防静电操作的教育及训练⑵ 防静电教育的内容包括静电的产生、静电放电原因及其产生的危害、静电安全工作台组成、防静电工艺技术、防护馐及防静电操作规程等⑶ 防静电教育必须列入操作人员上岗培训教育及考核内容之一三. 静电每感元器件的组成与分类对ESD敏感的元器件组成部分元器件组成部分元器件类别失效机理失效标志MOS结构MOSFETZ（分立的）MOS集成电路有金属跨接的半导体器件数字集成电路（双极和MOS）线性集成电路（双极和MOS）。
