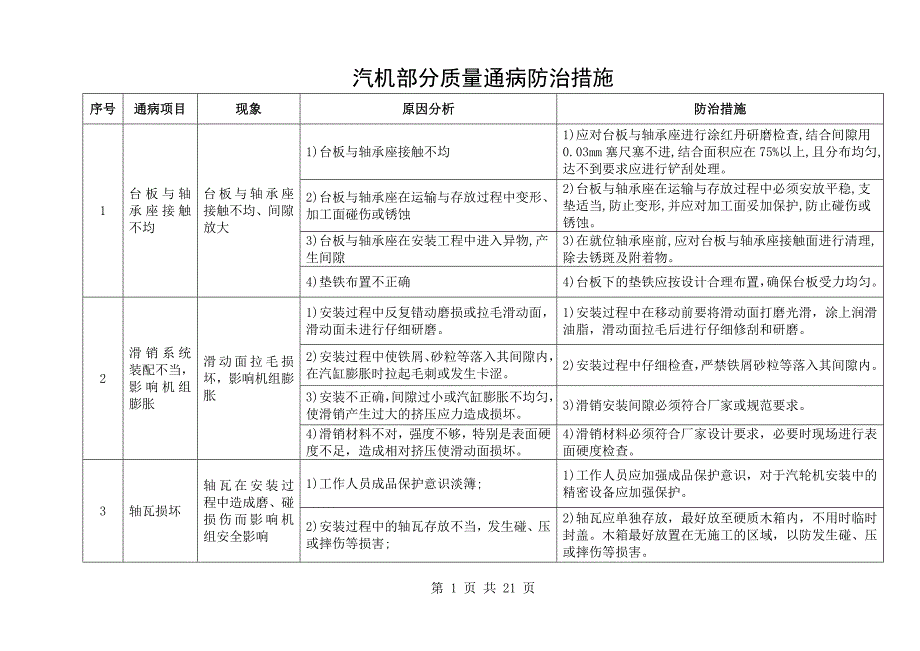

第 1 页 共 21 页汽机部分质量通病防治措施序号 通病项目 现象 原因分析 防治措施1)台板与轴承座接触不均1)应对台板与轴承座进行涂红丹研磨检查,结合间隙用0.03mm 塞尺塞不进,结合面积应在 75%以上,且分布均匀,达不到要求应进行铲刮处理2)台板与轴承座在运输与存放过程中变形、加工面碰伤或锈蚀2)台板与轴承座在运输与存放过程中必须安放平稳,支垫适当,防止变形,并应对加工面妥加保护,防止碰伤或锈蚀3)台板与轴承座在安装工程中进入异物,产生间隙3)在就位轴承座前,应对台板与轴承座接触面进行清理,除去锈斑及附着物1台板与轴承座接触不均台板与轴承座接触不均、间隙放大4)垫铁布置不正确 4)台板下的垫铁应按设计合理布置，确保台板受力均匀1)安装过程中反复错动磨损或拉毛滑动面，滑动面未进行仔细研磨1)安装过程中在移动前要将滑动面打磨光滑，涂上润滑油脂，滑动面拉毛后进行仔细修刮和研磨2)安装过程中使铁屑、砂粒等落入其间隙内，在汽缸膨胀时拉起毛刺或发生卡涩2)安装过程中仔细检查，严禁铁屑砂粒等落入其间隙内3)安装不正确，间隙过小或汽缸膨胀不均匀，使滑销产生过大的挤压应力造成损坏 3)滑销安装间隙必须符合厂家或规范要求。
2滑销系统装配不当，影响机组膨胀滑动面拉毛损坏，影响机组膨胀4)滑销材料不对，强度不够，特别是表面硬度不足，造成相对挤压使滑动面损坏4)滑销材料必须符合厂家设计要求，必要时现场进行表面硬度检查1)工作人员成品保护意识淡簿; 1)工作人员应加强成品保护意识，对于汽轮机安装中的精密设备应加强保护 3 轴瓦损坏轴瓦在安装过程中造成磨、碰损伤而影响机组安全影响 2)安装过程中的轴瓦存放不当，发生碰、压或摔伤等损害;2)轴瓦应单独存放，最好放至硬质木箱内，不用时临时封盖木箱最好放置在无施工的区域，以防发生碰、压或摔伤等损害第 2 页 共 21 页汽机部分质量通病防治措施序号 通病项目 现象 原因分析 防治措施3)设备吊装时碰损; 3)轴瓦吊装时应缓慢进行，防止碰撞4)设备安装过程中轴径未采取临时保护，铁屑等杂物落人轴径与轴瓦间隙间使得在盘动转子时滑伤轴径;4)设备安装过程中应对轴径采取保护措施，如用软橡胶垫临时覆盖轴径，以防杂物进入或碰损轴径5)在将转子就位时未对轴瓦进行清理或已清理但转子吊装下落时又有杂物落至轴瓦上，造成转子轴径、轴瓦损伤;5)在就位转子时应对轴瓦进行清理，在转子吊装下落时应检查是否有杂物落至轴瓦上,有杂物及时清理。
6)研瓦过程中撬棒等工器具随手放在轴瓦工作上,造成工作面碰损 6)严禁将工器具放在轴瓦工作面上，防止工作面碰损1)油挡渗漏;1)对于轴承座上的油挡间隙安装时应严格要求，一般要求下部为 0.05-0.10mm，两侧为 0.10-0.20mm，上部为0.20_0.25mm如果油挡间隙小，用挫刀修后，再用专用刮刀将油封齿刮尖;如果油挡间隙大，可用专用工具捻打油封齿使其延展以缩小间隙，仍达不到要求时，应更换新铜(或铝)齿;油档与轴承座间应加耐油密封胶2)轴承座有裂纹;2)若轴承座有裂纹，应做出坡口，在裂纹两端钻孔以便消除应力集中，然后进行补焊或在裂纹处铣出深槽，将裂纹部分去除，再将铁板放人槽中，四周封焊铁板的边缘附近铸件上应开减荷沟，以防电焊冷却时将周围的铸件部分拉裂或根据具体情况研究处理4 轴承座渗漏润滑油在轴承座处渗漏，污染环境，存在安全隐患3)轴承座有砂眼3)渗漏处若为砂眼，应根据砂眼的大小，进行打眼攻丝，然后用螺栓抹上虫胶漆旋紧堵死，再在接缝处涂以混合耐油涂料若不采用耐油涂料密封，可在堵塞螺栓周围进行补焊，也可采取加闷头用紫铜垫圈密封的办法第 3 页 共 21 页汽机部分质量通病防治措施序号 通病项目 现象 原因分析 防治措施1)铸铁轴承座角落的铸砂清理不彻底; 1)铸铁轴承座角落的铸砂不易清理，可采用喷丸或用角式磨光机清理彻底;2)轴承座内部配管焊接未便用全氩弧焊接，存在焊渣、药皮等无法清理;2)轴承座内部配管焊接应使用全氩弧焊接，杜绝焊渣、药皮的产生;3)防锈用的非耐油油漆及黄油等清理不彻底;3)轴承座的油室及油路应彻底清洗、吹干，确保其清洁、畅通、无任何杂物;内表面所涂油漆应无起皮和不牢现象.如油漆能溶于汽轮机油巾则应予以除掉;4)对轮铰孔时铁屑未清理干净;4)对轮铰孔时应在对轮下方放置塑料布或自布兜接掉下的铁屑，落人轴承座的铁屑应清理干净.防止混人油中磨损轴承和轴径;5轴承座内部不清洁,污染油质轴承座内部不清洁，铸砂、焊渣、油漆及防锈所徐黄油及其他杂物未清理干净5)施工人员责任心不强，内部清理不到位。
5)施工人员应有高度的责任心，油循环前将轴承座内部彻底清理十净1)百分表使用不规范;1)在测量时，先将表夹持在表架上，表架要稳，避免碰动，在侧量过程中，必须保持表架始终不产生位移;连轴器盘动一周返回到原来的位置后，圆周方向的百分表读数应能河到原来的位置2)百分表支架刚性差，读数为虚假值; 2)百分表支架特别是因测量位置困难而自己制作的专用支架刚性要好，保证读数为真实值3)靠背轮临时联动铜销在读数时吃力，造成读数为虚假值 3)应采用钢销6转子对轮找正不精确、不规范转子对轮找正不精确、不规范，导致机组运行振动大，影响机组安全运行4)连轴器两个法兰的相对位置不正确 4)连轴器两个法兰的相对位置应按制造厂的记号对准，并保证每次找对轮时两个法兰的相对位置相同7 汽缸结合 汽缸结合面存 1)汽缸结合面损伤; 1)汽缸结合面上严禁放置硬质金属物件，和用手锤或其第 4 页 共 21 页汽机部分质量通病防治措施序号 通病项目 现象 原因分析 防治措施他硬金属敲击汽缸结合面，并不得与其他部件碰撞;施工过程中必须加覆盖物保护，防止损伤结合面2)结合面间隙超标;2)汽缸正式组合前，须进行无涂料试装，各结合面的严密程度符合规范要求，不合格时应修刮并做出最终记录。
3)运输和存放过程中汽缸变形、加工面碰伤或锈蚀;3)汽缸在运输和存放过程中必须安放平稳，支垫适当，防止变形，并应对加工面及螺栓妥加保护，防止碰伤及锈蚀4)汽缸结合面涂料型号不对或涂料质保期超期;4)汽缸的密封涂料应尽量使用厂家提供的型号如无明确规定时，应按其工作压力和温度按规范要求正确选用，严禁使用过期的密封涂料面存在间隙，汽缸漏汽在间隙，汽缸漏汽5)汽缸结合面螺栓紧固力矩不足5)汽缸结合面螺栓应按厂家提供的力矩和顺序要求进行紧固，保证足够的紧固力矩，热紧螺栓的紧固应达到厂家提供的伸长量1)扣缸人员不穿专用工作服，在缸上施工时随身携带的物品落人缸内;1)扣缸人员必须穿专用无口袋的工作服，在缸上施工时严禁随身携带个人物品2)扣缸前清缸检查不仔细，未发现落入缸内隐藏的杂物;2)扣缸前清缸检查要仔细，严把各级验收质量关，杜绝缸内隐藏有杂物3)工器具使用无专人管理，不拴保险绳，导致工器具在使用时掉入缸内;3)工器具使用要专人管理，做好登记台账，开工前和收工时要对工器具进行清点不短缺;工器具使用时要拴保险绳，严防在使用时掉入缸内8扣缸时异物进入缸内扣缸时施工人员随身携带物品或工器具落人缸内，造成运行中击坏叶片,发生事故。
4)施工人员在施工中明知异物落人缸内，怕承担责任而隐瞒不报;4)扣缸前对施工人员进行交底，在施工中对落人缸内的异物必须上报并及时处理，以防造成更大的责任和事故第 5 页 共 21 页汽机部分质量通病防治措施序号 通病项目 现象 原因分析 防治措施5)扣缸工作不能一次性完成，中间暂停时临时封闭不严密，异物进人缸内;5)扣缸工作要力争一次性完成，不能一次性完成中间必须暂停时要采取有效的临时封闭，必要时派专人全天监护，以防意外异物进人缸内6)扣缸时组织不力，闲杂人员随意进入施工现场6)扣缸时合理组织，施工现场拉好警戒绳，闲杂人员严禁随意进人1)扣缸前与汽缸连接的管道未安装，致使以后的管道安装过程中给汽缸造成额外应力;1)为消除连接主蒸汽、再热蒸汽等大口径管道对汽缸变形和中心偏移的影响，对主汽门、再热汽门就位安装，主蒸汽、再热蒸汽等大径管与汽缸的连接工作，有条件时应尽可能在转子连轴器找好中心，紧固地脚螺栓后合实缸，并在紧一部分汽缸螺栓的情况下进行当管道焊接完毕、调整好支吊架后，揭缸调整或抽查轴封和隔板汽封间隙，隔板正式定位后，才正式扣大盖，进行二次灌浆2)附近的管道、汽门等设备安装时将汽缸作为临时吊挂生根点;2)管道、汽门等设备安装时不得将汽缸作为临时吊挂生根点。
3)汽缸定位后未及时加装正式定位键; 3)汽缸定位后应及时加装正式定位键9 扣缸后汽缸跑偏扣缸后因缸体承受外力而造成汽缸跑偏4)地脚螺栓在扣缸后紧固，导致缸体受力不均而跑偏4)地脚螺栓应在转子连轴器找好中心，试扣缸中紧固，紧固过程中要架百分表监护缸体位移情况1)螺栓的热紧值不准确;1)螺栓的热紧值应符合制造厂要求当用螺拴伸长值进行测定时.应在螺栓冷紧后记下螺母和螺杆的相对尺寸，以便加热后再测量;当用螺母转动弧长测定时，则应在螺栓及上缸法兰的对应位置，划出螺母热紧的转弧值不可过紧或热紧不足2)螺栓加热不均匀; 2)对螺栓加热应使用专用工具，加热必须充分均匀，尽量不使螺纹部位直接受热10汽缸水平面螺栓热不规范汽缸水平面螺栓热紧不规范.造成螺栓损坏或汽缸漏汽3)热紧一次不能达到规定值，重紧方法不 3)热紧螺栓应按制定的顺序进行，加热后一次紧到规定第 6 页 共 21 页汽机部分质量通病防治措施序号 通病项目 现象 原因分析 防治措施正确若达不到规定值，不应强力猛紧，应待螺栓完全冷却后.重新加热再进行拧紧1)发电机安装过程中临时封如不当，异物进人发电机内;1)发电机安装过程中临时封闭应可靠，严防异物进人发电机内。
2)施工人员进人发电机内不穿专用工作服，随身携带的物品落人发电机内;2)进人发电机内人员必须穿专用无口袋的工作服，进入发电机内严禁随身携带个人物品3)在发电机附近进行管道安装，尤其是火焊下料、磨光机磨口时铁屑进人发电机内、 3)严禁在发电机附近 3 米以内进行管道火焊下料、磨光机磨口，以防铁屑进人发电机内4)进人发电机内工作时，工器具不拴安全绳，致使工器具掉人发电机内;4)工器具使用要专人管理，做好登记台账，开工前和收工时要对工器具进行清点不短缺;工器具使用时要拴保险绳，严防在使用时掉人发电机内5)发电机转子长期暴露在外面，异物进人通风孔内;5)严禁发电机转子长期暴露在外面，防止异物进人通风孔内，发电机穿转子前应进行通风孔通风试验11 异物进入发电机内发电机安装工程中由于防护不当，异物尤其是金属物品进人定、转子绕组内，造成绝缘破坏而发生短路，烧坏电机6)施工现场就餐，老鼠等小动物衔丢弃饭菜进人发电机内6)禁止在施工现场就餐，防止老鼠等小动物衔丢弃饭菜进人发电机内7)发电机最终封闭前应进行彻底清理，严格三级验收制度，防止异物留落在发电机内1)选择轴径位置作为吊点且防护不当;1)一般不应选择轴径位置作为吊点，应选用轴径外侧非精加工面作为吊点;如果非得选用轴径作为吊点，应进行特殊防护、一般先在轴径上缠绕一层厚橡胶板或羊毛毡，外层再包上 5mm 厚铝板或铜板，然后才能挂钢丝绳。
2)倒换钢丝绳或放置滑板时以转子护环作为支撑点;2)倒换钢丝绳或放置滑板时不得以转子护环作为承力点，应使用护环内侧铁芯位置作为承力点12发电机穿转子设备损伤设备吊点选择不当或安装过程中发生碰撞3)钢丝绳缠绕转子时防护不当; 3)用厂家提供专用木格长条网第 7 页 共 21 页汽机部分质量通病防治措施序号 通病项目 现象 原因分析 防治措施4)穿转子时发生碰撞 4)穿转子时应在定子内外侧及转子两边都设专人监护，穿转子应缓慢进行以防发生设备碰撞1)密封瓦安装不符合规范要求;1)密封瓦安装应符合规范要求，特别是蜜封瓦座的水平结合面接触应良好.每平方厘米接触点的面积要达结合面面积的 75%以上，并均匀分部;密封瓦与轴径的径向总。
