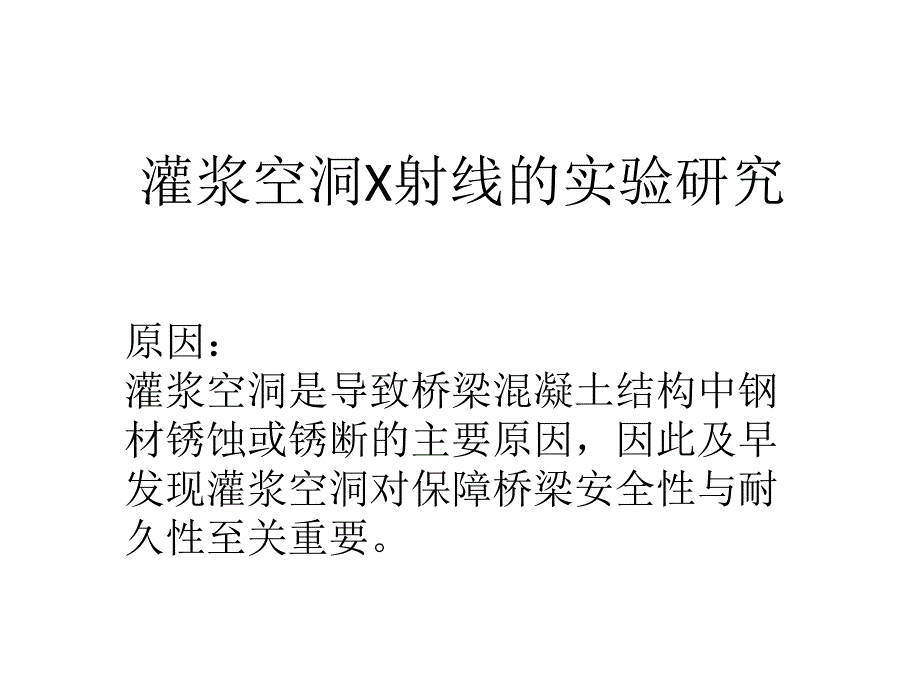

灌浆空洞X射线的实验研究原因： 灌浆空洞是导致桥梁混凝土结构中钢 材锈蚀或锈断的主要原因，因此及早 发现灌浆空洞对保障桥梁安全性与耐 久性至关重要选择方法• 由于灌浆处于波纹管内部，若采用超声波法， 其反射波受到多个界面综合影响，很难明确判 断空洞情况 • 由于桥梁中有金属波纹管存在，若采用电磁波 法，其反射波无法检测灌浆空洞的电磁特性 • 由于穿过混凝土中钢材或空洞后的射线强度与 穿过混凝土本身后的射线强度不同，可以从底 片上的黑度差别判断混凝土的质量故可以采 用射线法透照方法空洞在垂直于射线方向上的大小和位置从底片上 可由肉眼判断但空洞在平行于射线方向上，即 试件厚度方向上的大小和位置无法直接 用肉眼识别，一般需采用设置人工梯形沟或二次 摄像等方法进行测定分析透照的技术指标选择• 线源的选择 >450mm 伽玛射线<450mm X射线或伽玛射线• 管电压、曝光量通过改变管电压和曝光时间来改变射线能量， 以满足透照不同厚度的要求 •焦距焦距越大，几何不清晰度越小• 胶片，增感屏和散乱线的屏蔽• 射线照相的灵敏度实验结果图7为Pvc圆波纹管中只有钢绞线，尚未 灌浆时的射线照片从图7中可以看出 ，因波纹管内未灌浆，其黑度大于试件 本体，钢绞线之间空隙有较明显的黑度 ，波纹管中预设的断裂钢绞线的断裂位 置清晰可见。
图8为PvC圆波纹管内部分灌浆后的照片 ，从图8可以看出，灌浆段与未灌浆段黑 度差别明显，灌浆段中的波纹管空隙处 黑度与试件本体基本一致，波纹管未灌 浆段黑度大于试件本体说明x射线照片 可以准确反映PVC波纹管中的灌浆情况。
