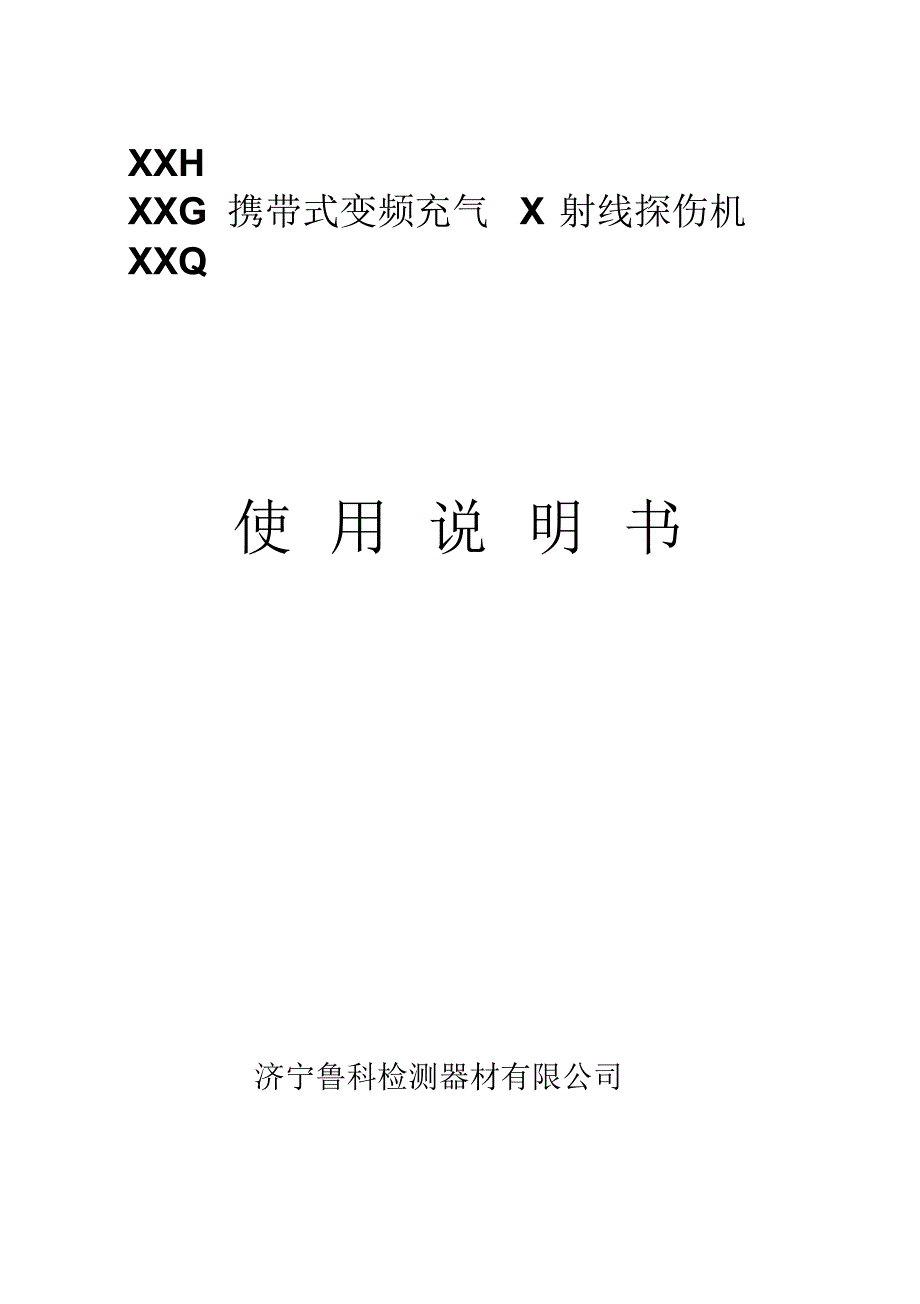

XXH XXG 携带式变频充气 X 射线探伤机 XXQ 使 用 说 明 书济宁鲁科检测器材有限公司1、 概述本公司是科工贸一体的专业性公司，公司主要生产研制开发各种无损检测设备公司生产的XXQ 、XXG 、XXH 、XXHA系列携带式工业X 射线探伤机将为机械、化工、石油、电力、桥梁、船舶、车辆、航空、热力、锅炉、国防等工业部门的质量检验提供便利和可靠的保证本产品是综合日本、西德、荷兰等国家及国内先进机型的优点，采用先进的电子、机械技术，精心研制的成果，是对各种钢铁、轻金属等材料的零部件及焊缝质量无损检测的重要设备本公司以科学的现代化管理和先进的测试手段，开发一代、研制一代、生产一代以适应用户的需要，可为用户代为设计，制造各种无损检测设备及流水线，修理各种国内外工业X光射线机，提供各种探伤机套件及零部件等1 2、技术参数表 1 型号项目XXQ- 2005 XXG- 2005 XXH- XXHA- 2005 XXQ- 2505 XXG- 2505 XXH- XXHA- 2505 XXQ- 3005 XXG- 3005 XXH- XXHA- 3005 最大穿透厚度不少于30mm 27mm 24mm 40mm 37mm 34mm 50mm 47mm 40mm 钢 (A3) 焦距： 60cm 曝光时间： 5 分钟 天津 III型胶片 暗室处理： 20℃± 2℃ 显影 5 分钟 黑度： 2.0 输 入电压(V) 198～242V 50HZ 容量(kVA) 1．8 2．5 3 输出管电压 (kV) 100～200 150～250 170～300 管电流 (mA) 5 波动±2％ X 射 线 管焦点1.5 ×1.5 mm 1×3.5 mm 2×2 mm 1×2.4 mm 2.5 ×2.5 mm 1×2.4 mm 辐射角45+5° 30+5 ° 周向40+5 ° 25+5 ° 周向40+5° 25+5° 周向 灵敏度≤1.5% ≤1.8% 工作方式间歇式工作，不切断电源，工作，休息1：1，最长工作时间 5 分钟控 制 箱尺寸(mm) 360×300×145 重量(kg) 12 线路结构模块化、数字显示，隔离控制、自动保护 冷却方式强风冷却绝缘方式SF6气体绝缘工作压力0.34MPa ～0.45 MPa（20）尺寸 (mm) 270×270 ×665 270×270 ×585 270×270 ×665 320×320 ×710 320×320 ×620 320×320 ×710 340×340 ×820 340×340 ×650 340× 340 ×820 管 头重量(kg) 20 20 37 32 37 44 40 44 工作环境温度、湿度-30℃～+40℃≤85% 端环距焦点中心距离215 120 215 250 120 250 290 130 290 22、技术参数表 2（特种机型数据） 型号项目XXQ- 1605 XXG- 1605 XXH- XXHA- 1605 XXQ- 1005 XXG- 1005 XXH- XXHA- 1005 最大穿透厚度不少于18mm 15mm 12mm 8mm 6mm 4mm 钢 (A3) 焦距： 60cm 曝光时间： 5 分钟 天津 III型胶片 暗室处理： 20℃±2℃ 显影 5 分钟 黑度： 1.5 输 入电压(V) 198～242V 50HZ 容量(kVA) 1．5 1．2 输出管电压 (kV) 60～160 50～100 管电流 (mA) 5 波动±2％X 射 线 管焦点0．8×0．8 mm 1．0×3．5 mm 0.8 ×0.8 mm 1.0 ×3.5 mm 辐射角45+5 ° 30+5 ° 周向40+5 ° 30+5 ° 周向灵敏度≤1.5% ≤1.8% 工作方式间歇式工作，不切断电源，工作，休息1：1，最长工作时间5分钟控 制 器尺寸(mm) 360×300×145 重量(kg) 12 线路结构模块化、数字显示，隔离控制、自动保护X 射 线 发 生 器冷却方式强风冷却绝缘方式SF6气体绝缘 工作压力0.34Mpa～0.45Mpa(20°C) 尺寸 (mm) 240×240 ×600 225×225 ×560 240×240 ×600 管 头重量(kg) 18.5 19 工作环境温度、湿度-30℃～+40℃≤85% 端环距焦点中心距离195 108 195 3 3、结构特征本机由控制器和管头（ X 射线发生器）及电源电缆、附件等组成。
3.1 管头（ X 射线发生器）3.1.1 管头为组合式， X 射线管、高压变压器（包括X 射线管灯丝绕组）与绝缘气体一同封装在铝壳内管头一端装有风扇和散热器，为冷却之用绝缘气体（SF6）具有良好的介电性能报警灯亮时，表示X 射线机进入工作状态3.1.2 管头主要包括下列部件：a. X 射线管；b. 高压变压器（包括灯丝绕组） ；c.温度继电器；d. 气压表和连接电缆插座；e. 报警灯；f.X 射线管冷却风扇3.1.3 管头的两端环可使其立放或横卧，在搬运及高空作业时也可做抬攀用3.2 控制器3.2.1 控制器自动稳定 X 射线管电压和管电流管电压及曝光时间均可预置按相应的按钮即可重复曝光计时器为微电脑数控如果在曝光期间保护单元动作，计时器将显示当前时刻，不归零重新开机，可继续曝光至预置时间，因而可节省胶片电源电压的波动通过控制器本身自动调节，以保证获得稳定的X 射线束3.2.2 面板包括：a “高压开”、 “高压关”按钮；b X 射线管电压选择电位器及旋钮；c 计时器拨码盘和数字显示窗；d “ 千伏”灯；e “毫安”灯；f 曝光曲线表3.2.3 侧面板包括：a．电源电缆插座（ 3 芯） ；b．连接电缆插座（ 10 芯） ； （日式电缆插座（ 9 芯） ；双插座机代有）c．接地端子；4 d．电源开关（ 10A：2005；15A：2505 或 20A：3005） ；e．电路保险丝（ 2A） ；3.2.4 内部包括：a..X 射线管电压稳定电路；b X 射线管电流稳定电路；c．过电压、过电流、过温及无毫安等各种保护电路；d 其他控制线路。
4、工作原理4.1 控制器采用可控硅单相桥式整流电路，整流后的电压经LC 滤波回路滤波后变为平滑的直流电压，该电压经可控硅变频回路斩成频率可变的单相脉冲，送至高压脉冲变压器作为管头的电源毫安稳定单元可以随X 射线管灯丝电压的提高或降低改变单向脉冲的频率，以保证 X 射线管电流的稳定千伏调节单元可以连接调节管电压，以适用不同厚度材料的摄片要求电脑计时器为预置式，可按不同要求选择曝光时间，计时准确，误差小，显示直观4.2 管头系完全防电击式， X 射线管阳极接地，承受单向脉冲电压，设有温度保护装置，当管头内温度达到规定值的±5°C 时，温度继电器动作，切断高压，以确保机器安全5 表 2 序号代号名称型号数量1 K1 电源开关ST-30-10A（15A 或 20A）1 2 SCR1 模块KP-25A-600V 1 3 SCR3 可控硅KG-30A-1000V 1 4 SCR4 可控硅KK-20A-800V 1 5 D4 二极管ZK-20A-800V 1 6 D5 二极管ZK-20A-800V 1 7 D6 二极管ZK-20A-800V 1 8 C1、C2、C3 C6、C8C、C10 电容器CJ10-0.22 μ F/ 400V 各 1 9 C4 电容器CD131-2200μ F/ 450V 1 10 C5 电容器CD131-2200μ F/ 450V 1 11 DF1 电风扇100FZY2-S 1 12 DF2 电风扇145FZY2-S 1 13 AR1 压敏电阻RMX-1-330/11 14 AR2 压敏电阻RMX-1-330/11 15 AR3 压敏电阻RMX-1-330/11 16 R25 电阻ZG11-50-2.7K 1 17 K2 按钮开关LA-19-110（红色）1 18 K3 按钮开关LA-19-110（绿色）1 19 R22、R23、R24 R26、R27 电阻RJ-2W-51Ω各 1 20 千伏稳定单元自制1 21 千伏稳定单元自制1 65、安装使用5.1 安装5.1.1 拆箱后请按装箱单逐相验收，检查各部分有无损坏或漏装、错装现象。
5.1.2 将控制器平整置放，面板向上，切断电源开关，接好电源电缆，电源应符合表1 的规定5.1.3 将接地线一端接到控制器接地端上，另一端接地（较潮湿的地方或专用接地线上）5.1.4 用连接电缆将控制器和管头连接起来，并确保接触良好5.1.5 使用该机应有 X 射线防护设施如在现场使用，应使用2mm 以上的铅板防护无此条件时，以管头焦点为中心，半径20m 内应无人员滞留，方可透照5.1.6 上述步骤完成后，须认真检查X 射线发生器的压力表，是否符合表1 中的规定若不符合，严禁开机，以防损坏管头5.2 使用5.2.1 打开电源开关，计时器显示出“——” ，30秒后显示“ HO” ，约 1 秒后即显示曝光时间，此时也可以预置新的曝光时间和延时时间5.2.2 按“高压开”按钮，“高压”灯开始闪烁几秒钟后， “毫安”灯也开始闪烁，管头开始工作5.2.3 当曝光时间已到，机器自动切断高压，喇叭“嘟嘟”两声响，计时器将减法计数回到予选值，准备下一次曝光5.2.4 机器工作期间，由故障引起断高压时，计时器停止计时，喇叭发出“哔报哔报⋯⋯.”报警声，同时显示相应故障代码此时，操作者按高压关，解除报警声，根据代码排除故障，故障排除后，按高压开按键，继续曝光，无需因故障引起而报废片子。
5.3 使用注意事项5.3.1 应确保控制器和管头的冷却风扇正常工作5.3.2 当电源电压波动较大时，毫安灯出明暗变化，若在规定的范围内摆动则属于电源正常波动（这也可能促使保护电路动作，在这种情况下， 计时器将显示所在时间而不复位，按“高压关”按钮即可复位）5.3.3 如需加长电源电缆使用时，电缆每芯导线的截面积应符合下表规定：7长度（米）截面积（平方毫米）10～302.0 30～504.0 50～806.0 5.3.4 通过气压表检查管头中的气压，低于0.34Mpa 时禁止使用5.3.5 检查电缆是否接触良好，电缆插座是否清洁5.3.6 检查控制器上的接地端子是否可靠接地，以保证安全使用5.3.7 机器工作时间与休息时间应按1: 1 比例进行，即工作5 分钟休息 5 分钟6、维护6.1 当机器长期不使用时，应保持电缆插头座的清洁和干燥，控制器应坚持每月通电检查一次，并检查管头气压是否符合表1 的规定6.2 当机器出现故障时，应立即停止工作，根据其现象检查原因6.2.1 打开电源开关，数码显示不亮，可能：a 检查电源电缆是否接触良好；b 电路保险丝断6.2.2 管头过温检查a 连接电缆插座 6 或 9 脚针、孔接触不良；b 管头温度增加不正常，检查冷却风扇是否正常工作。
C 如果温度太高，温度继电器动作，不能开高压，待管头冷却后再开高压注意：在管头冷却期间严禁切断电源，以保证冷却风扇工作）6.2.3 如果上述均正常，则说明控制器或管头内部电路有故障，请与我公司联系维修6.2.4 按“高压开”按钮， 2～3 秒后高压切断，可能：a 管电流自动稳定电路有故障；b X 射线管或高压变压器有故障6.2.5 送高压后 5～8 秒高压切断，“毫安”灯不亮，可能：a 连接电缆接触不良；b 管电流自动稳定电路有故障6.2.6 机器在正常工作期间出现不正常响声8 如果随着管电压的增加，控制器出现不正常响声，则很可能是管头的X 射线管或变压器的故障，同时电源功率开关切断。
