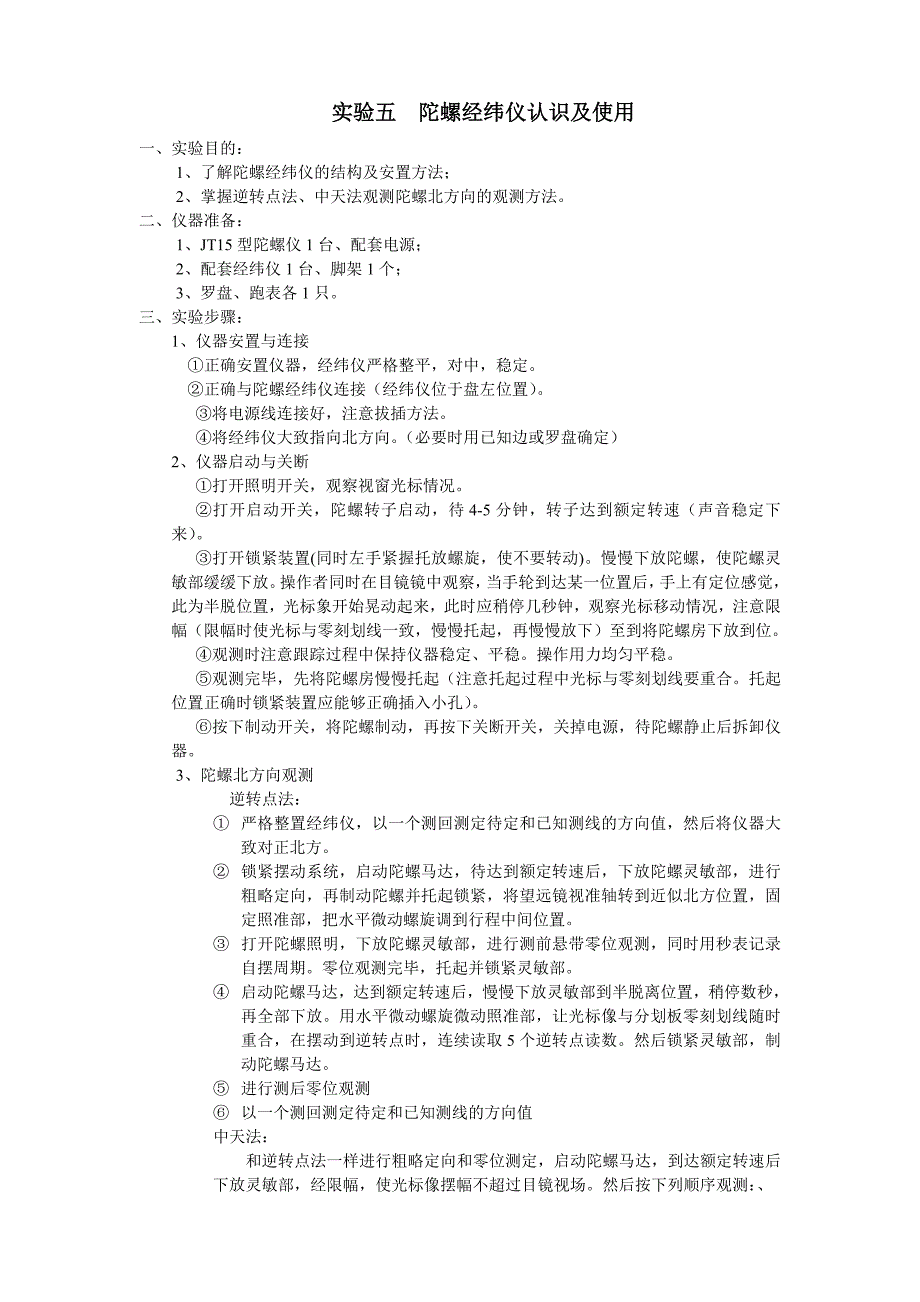

实验五实验五 陀螺经纬仪认识及使用陀螺经纬仪认识及使用一、实验目的： 1、了解陀螺经纬仪的结构及安置方法； 2、掌握逆转点法、中天法观测陀螺北方向的观测方法 二、仪器准备： 1、JT15 型陀螺仪 1 台、配套电源； 2、配套经纬仪 1 台、脚架 1 个； 3、罗盘、跑表各 1 只 三、实验步骤： 1、仪器安置与连接 ①正确安置仪器，经纬仪严格整平，对中，稳定 ②正确与陀螺经纬仪连接（经纬仪位于盘左位置） ③将电源线连接好，注意拔插方法 ④将经纬仪大致指向北方向 （必要时用已知边或罗盘确定）2、仪器启动与关断 ①打开照明开关，观察视窗光标情况 ②打开启动开关，陀螺转子启动，待 4-5 分钟，转子达到额定转速（声音稳定下来） ③打开锁紧装置(同时左手紧握托放螺旋，使不要转动)慢慢下放陀螺，使陀螺灵 敏部缓缓下放操作者同时在目镜镜中观察，当手轮到达某一位置后，手上有定位感 觉，此为半脱位置，光标象开始晃动起来，此时应稍停几秒钟，观察光标移动情况， 注意限幅（限幅时使光标与零刻划线一致，慢慢托起，再慢慢放下）至到将陀螺房下 放到位 ④观测时注意跟踪过程中保持仪器稳定、平稳操作用力均匀平稳。
⑤观测完毕，先将陀螺房慢慢托起（注意托起过程中光标与零刻划线要重合托起 位置正确时锁紧装置应能够正确插入小孔） ⑥按下制动开关，将陀螺制动，再按下关断开关，关掉电源，待陀螺静止后拆卸仪 器 3、陀螺北方向观测逆转点法： ① 严格整置经纬仪，以一个测回测定待定和已知测线的方向值，然后将仪器大 致对正北方 ② 锁紧摆动系统，启动陀螺马达，待达到额定转速后，下放陀螺灵敏部，进行 粗略定向，再制动陀螺并托起锁紧，将望远镜视准轴转到近似北方位置，固 定照准部，把水平微动螺旋调到行程中间位置 ③ 打开陀螺照明，下放陀螺灵敏部，进行测前悬带零位观测，同时用秒表记录 自摆周期零位观测完毕，托起并锁紧灵敏部 ④ 启动陀螺马达，达到额定转速后，慢慢下放灵敏部到半脱离位置，稍停数秒， 再全部下放用水平微动螺旋微动照准部，让光标像与分划板零刻划线随时 重合，在摆动到逆转点时，连续读取 5 个逆转点读数然后锁紧灵敏部，制 动陀螺马达 ⑤ 进行测后零位观测 ⑥ 以一个测回测定待定和已知测线的方向值 中天法： 和逆转点法一样进行粗略定向和零位测定，启动陀螺马达，到达额定转速后221112222111tataNNctacNNtacNNTT则下放灵敏部，经限幅，使光标像摆幅不超过目镜视场。
然后按下列顺序观测：、 ① 灵敏部指标线经过分划板零刻划线时启动专用秒表，读取中天时间 ② 灵敏部指标线到达逆转点时，在分划板上读取摆幅读数 ③ 灵敏部指标线返回零刻划线时读出秒表上的读数 ④ 灵敏部指标线到达另一逆转点时读取摆幅读数 ⑤ 灵敏部指标线返回零刻划线时再读取秒表上中天时间重复上述操作，一次定 向需连续测定 5 次中天时间，记录不跟踪摆动周期观测完毕，托起并锁紧灵敏部， 制动陀螺马达 ⑥ 进行测后零位观测 ⑦ 以一个测回测定待定和已知测线的方向值 四、数据处理：1、逆转点法观测数据处理用 5 个连续逆转点读数计算陀螺北方向2、中天点法观测数据处理 用三个连续中天时间计算近似北方向的改正数：△N=c·a· △t 式中 c 为比例常数；若不考虑悬带零位改正，则陀螺北方向值：NT=N′+ c·a· △t ①利用实际观测数据求 c 值：将经纬仪照准部摆在偏东 10′和偏西 10′左右的位置，分别用中天法观测，求出 时间差△t1、△t2 以及摆幅 a1、a2 ，可列出下列方程式，以求解 c 值②利用摆动周期计算比例系数式中：m 为分划板分划值;T1—跟踪摆动周期T2—为不跟踪摆动周期五、注意事项 1、仪器要正确安装、电源线要正确连接； 2、陀螺转子下放、托起时操作要正确、平稳； 3、严格按仪器操作规程操作。
321453 3342 2231 131221221221NNNNuuuNuuuNuuuNT3 22 1 2TTmc。
