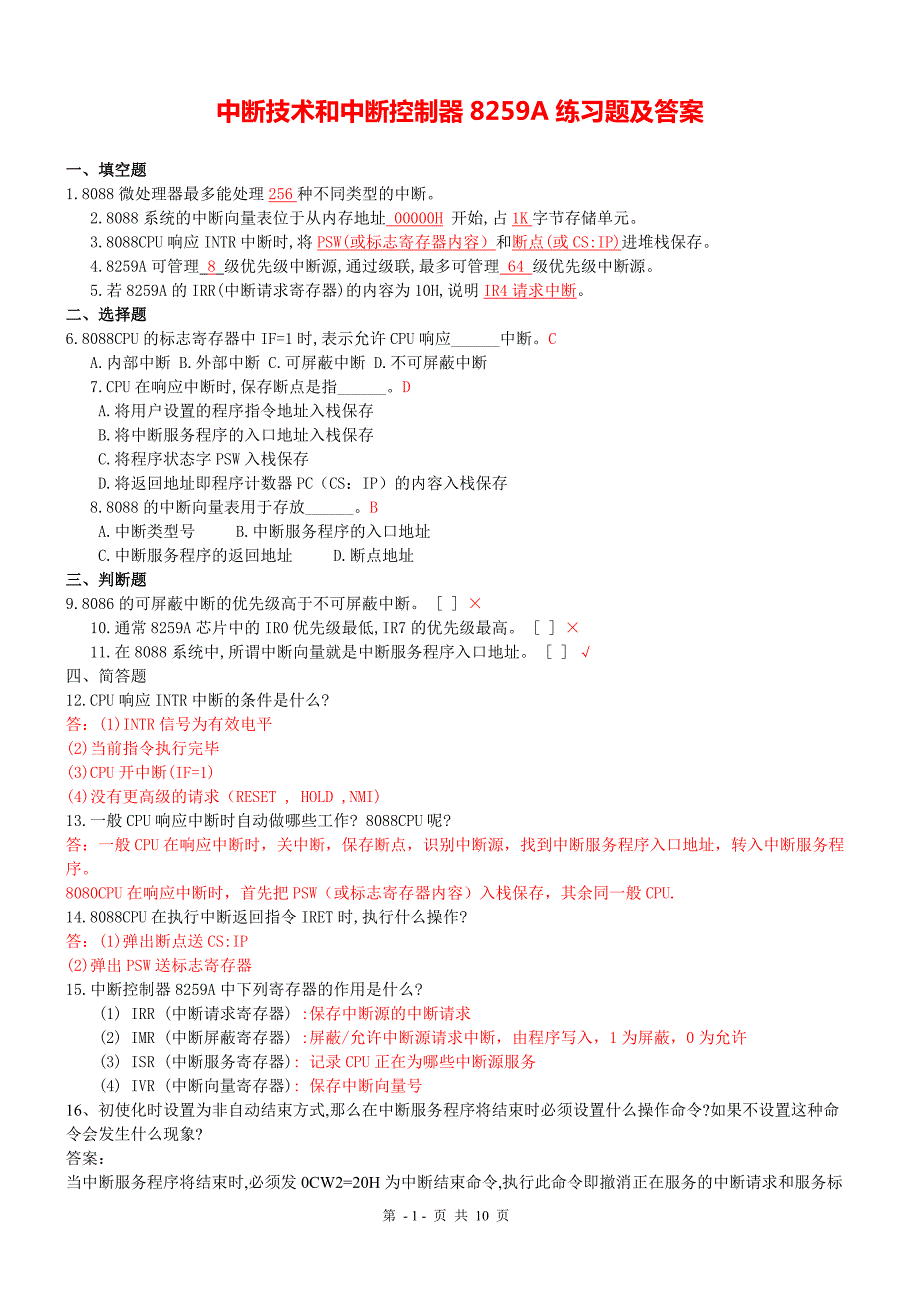

第 - 1 - 页 共 10 页中断技术和中断控制器 8259A 练习题及答案一、填空题一、填空题1.8088 微处理器最多能处理 256 种不同类型的中断 2.8088 系统的中断向量表位于从内存地址 00000H 开始,占 1K 字节存储单元 3.8088CPU 响应 INTR 中断时,将 PSW(或标志寄存器内容）和断点(或 CS:IP)进堆栈保存 4.8259A 可管理 8 级优先级中断源,通过级联,最多可管理 64 级优先级中断源 5.若 8259A 的 IRR(中断请求寄存器)的内容为 10H,说明 IR4 请求中断二、选择题二、选择题6.8088CPU 的标志寄存器中 IF=1 时,表示允许 CPU 响应______中断C A.内部中断 B.外部中断 C.可屏蔽中断 D.不可屏蔽中断 7.CPU 在响应中断时,保存断点是指______D A.将用户设置的程序指令地址入栈保存 B.将中断服务程序的入口地址入栈保存 C.将程序状态字 PSW 入栈保存 D.将返回地址即程序计数器 PC（CS：IP）的内容入栈保存 8.8088 的中断向量表用于存放______。
B A.中断类型号 B.中断服务程序的入口地址 C.中断服务程序的返回地址 D.断点地址三、判断题三、判断题9.8086 的可屏蔽中断的优先级高于不可屏蔽中断 [ ] × 10.通常 8259A 芯片中的 IR0 优先级最低,IR7 的优先级最高 [ ] × 11.在 8088 系统中,所谓中断向量就是中断服务程序入口地址 [ ] √四、简答题12.CPU 响应 INTR 中断的条件是什么?答：(1)INTR 信号为有效电平(2)当前指令执行完毕(3)CPU 开中断(IF=1)(4)没有更高级的请求（RESET , HOLD ,NMI)13.一般 CPU 响应中断时自动做哪些工作? 8088CPU 呢?答：一般 CPU 在响应中断时，关中断，保存断点，识别中断源，找到中断服务程序入口地址，转入中断服务程序8080CPU 在响应中断时，首先把 PSW（或标志寄存器内容）入栈保存，其余同一般 CPU.14.8088CPU 在执行中断返回指令 IRET 时,执行什么操作?答：(1)弹出断点送 CS:IP(2)弹出 PSW 送标志寄存器15.中断控制器 8259A 中下列寄存器的作用是什么? (1) IRR (中断请求寄存器) :保存中断源的中断请求 (2) IMR (中断屏蔽寄存器) :屏蔽/允许中断源请求中断，由程序写入，1 为屏蔽，0 为允许 (3) ISR (中断服务寄存器): 记录 CPU 正在为哪些中断源服务 (4) IVR (中断向量寄存器): 保存中断向量号16、初使化时设置为非自动结束方式,那么在中断服务程序将结束时必须设置什么操作命令?如果不设置这种命令会发生什么现象?答案：当中断服务程序将结束时,必须发 0CW2=20H 为中断结束命令,执行此命令即撤消正在服务的中断请求和服务标 第 - 2 - 页 共 10 页志;否则,即使返回主程序但未退出此中断,造成中断响应的混乱。
17、中断服务程序结束时,用 RET 指令代替 IRET 指令能否返回主程序?这样做存在什么问题?答案：RET 应该可以使中断服务程序返回主程序,但因为 RET 是子程序返回指令,它只从堆栈中恢复 CS 和 IP,而不能使状态字 PSW 得以恢复,所以不能使断点完全恢复,对原程序的继续执行造成不良影响.18、在哪些情况下须用 CLI 指令关中断呢?在哪些情况下须用 STI 指令开中断?答案：在程序初使化阶段,连续传送数据不希望被中断打断,用查询方式等情况下须用 CLI 关中断.在程序初始化结束之后,退出中断服务程序前,中断过程中须响应更高级中断等情况下须用 STI 开中断.19、8259A 的初始化命令字和操作命令字有什么差别?它们分别对应于编程结构中哪些内部寄存器?答案：初始化命令字通常在系统初始化阶段设置,从 ICW1 开始,按照固定次序的设置,一经设置完成,则在以后的操作中基本保持不变,操作命令字是在程序执行阶段向 8259A 发出的命令字,实现以 8259A 的状态,中断方式和过程的控制.操作命令字可以一个程序中多次设置,从而改变中断的方式.初始化命令字有 4 个,分别为ICW1,ICW2,ICW3,ICW4,操作命令字有#个,分别为 OCW1,OCW2,OCW3.20、8259A 的优先级自动循环方式和优先级特殊循环方式有什么差别?答案：优先级自动循环方式规定刚被服务过的中断其优先级为最高,相邻序号的中断级为最高优先级,依次循环.而优先级特殊循环方式是指定某个中断其优先级为最低,相邻高序号的中断其优先级则为最高.21、8259A 的中断屏蔽寄存器 IMR 和 8086/8088 的中断允许标志 IF 有什么差别?在中断响应过程中,它们怎样配合起来工作?答案：IMR 的 8 位对应 8 个中断级,其中置为 1 的位所对应的中断级的输入线 IR 处于被屏蔽方式,被屏蔽的中断级请求不能使 8259A 的 INT 输出端产生有效的请求信号.所以即使当中断允许 IF=1 时也无法响应.IF 是 CPU 的中断允许标志,当 IF=0 时所有可屏蔽中断被禁止.在中断响应过程中,通过设置 IF,IMR 可灵活控制中断的优先次序.22、如果利用中断方式传送数据,则娄据是如何传输的?中断机构起什么作用?答案：利用中断方式传送数据,一般是首先向 CPU 发出中断请求,CPU 响应中断后在中断处理程序中进行数据传输,传输完毕返回.中断机构起控制作用,实时性较强.23、在 8086/8088 的中断系统中,响应中断过程是如何进入中断服务程务程序的?答案：中断源提供中断类型码,从中断向量表中相应位置取出中断服务程序首址置入 IP 和 CS 中,程序转至中断服务程序.24、8259A 的 ICW2 设置了中断类型码的哪几位?说明对 8259A 分别设置 ICW2 为 30H,38H,36H 有什么差别?答案：因 ICW2 设置了中断类型码的高 5 位,所以中断类型码基值必须是能被 8 整除的值.若 ICW2 设置为 30H,则 8 级中断的类型码依次为 30H~37H.若设置为 38H,则 8 级中断的类型码依次为 38H~3FH.若设置为 36H<中断类型码为 30H~37H,因其高 5 位仍为 00110B.25、8259A 通过 ICW4 可以给出哪些重要信息?在什么情况下不需要用 ICW3?答案：ICW4 中给出的重要信息是:特列全嵌套方式/正常全嵌套方式,非缓冲方式/缓冲方式,从片/主片,中断自动结束/中断正常结束,8086/8088 方式还是 8080/8085 方式.当 ICW1 中的 IC4=0 时,表示不设置 ICW4.当 ICW1 中的SNGL=0 时,表示为级联方式,需要设置 ICW3.26、8259A 的特殊屏蔽方式和普通屏蔽方式相比,有什么不同之处?特殊屏蔽方式一般用在什么场合?答案：不同之处在于:当普通屏蔽方式中断服务程序正在执行时,同级或较低级和被屏蔽的中断请求不被响应,只有当前 第 - 3 - 页 共 10 页中断结束后方可响应同级或低级中断,特殊屏蔽方式除用 OCW1 屏蔽方式,屏蔽掉的和正在服务的中断级外,其他任何级的中断请求都将可能中断正在服务的中断(CPU 处于开中断状态).相当于赋于 OCW1 中未屏蔽的中断级有更高的优先权.用这种方法可在程序的不同阶段任意改变中断级的优先次序.27、8259A 可编程中断控制器的主要功能有哪些?答案：主要功能有四个:(1)单片 8259A 可管理 8 级优先权中断源,通过级联,最多可管理 64 级优先权中断源.(2)对任何一级中断源都可单独进行屏蔽,使该中断请求暂时被挂起,直到取消屏蔽时.(3)能向 CPU 提供中断类型码.(4)具有多种中断优先级管理方式,这些管理方式可能过程序动态地进行变化.28、外设向 CPU 申请中断,但 CPU 不给以响应,其原因有哪些?答案：其原因有四个:(1)CPU 处于关中断状态,IF=0(2)该中断请求已被屏蔽;(3)该中断请求的时间太短,未能保持到指令周期结束;(4)CPU 已释放总线(即已响应了 DMA 请求),而未收回总线控制权.29、写出 8086CPU 各内部中断名称及产生的条件.答案：(1)指令中断 INT n.n 由用户定义.(2)断点中断 INT 3.断点由用户设置.(3)单步中断.TF=1.(4)溢出中断 INTO.当OF=1 时,执行一条 INT4 指令.(5)除法出错中断.执行 DIV 或 IDIV 指令后,或商大于表示范围则执行一条 INT0 指令.五、应用题30、下面对一个主从式 8259A 系统进行初始化的程序段.请对以下程序段详细注释,并具本说明各初始化命令字的含义.主片初始程序:M82590 EQU 40HM82591 EQU 41H…MOV AL,11HMOV DX,M82590OUT DX,AL ;(1)MOV AL,08HINC DXOUT DX,AL ;(2)MOV AL,04HOUT DX,AL ;(3)MOV AL,01HOUT DX,AL ;(4)从片初始化程序:S82590 EQU 90HS82591 EQU 91H…MOV DX,S82590MOV AL,11HOUT DX,AL ;(5)MOV AL,70HINC DXOUT DX,AL ;(6)MOV AL,02HOUT DX,AL ;(7)MOV AL,01HOUT DX,AL ;(8)答案：(1)设 ICW1,中断请求信号为上升沿,级联方式,须设 ICW4(2)设 ICW2,中断类型码基值为 08H(3)设 ICW3,IR2 与从片的 INT 相连(4)设 ICW4,正常的完全嵌套,非缓冲方式,正常中断结束,8086/8088 方式(5)同主片 ICW1(6)设 ICW2,中断类型码基值为 70H(7)设 ICW3,从片 INT 与主片的 IR2 相连(8)同主片 ICW4 第 - 4 - 页 共 10 页31、IR4 为正在运行的中断,希望在特殊的程序段上允许较低的 IR7 响应中断.试编写程序片段.答案：根据题意程序片段为IR4 的程序CLI ；关中断，以便设置命令MOV AL,68H ；设置特殊屏蔽方式（ OCW3）OUT 20H,ALIN AL,21H ；读 IMR 状态OR AL 10HOUT 21H,AL ;屏蔽 IR4STI ；开中断，允许响应其他中断请求信号... ；继续处理 IR4，如果 IR7 有请求，可以响应，处理完后要回到 IR4 处 ...CLI ；关中断，以便设置命令IN AL，21H ；读屏蔽字AND AL，0EFH ；开放 IR4OUT 20H，AL ；恢复原来的屏蔽字MOV AL，48H ；复位特殊屏蔽方式（OCW3）OUT 20H，AL STI ；CPU 开中断... ；继续对 IR4 进行中断处理MOV AL,20H ；发中断结束命令（OCW2）OUT 20H,ALIRET ；返回主程序 32、若 8086 系统中采用级联方式,主 8259A 的中断类型码从 30H 开始,端口地址为 20H,21H.从 8259A 的 INT 接主片的 IR7,从片的中断类型码从 40H 开始,端口地址为 22H,23H.均不要 ICW4.试对其进行初始化编程答案：主:M82590 EQU 20HM82591 EQU 21H…MOV AL,00010000BMOV DX,M82590OUT DX,ALMOV AL,30HINC DXOUT DX,ALMOV AL,80HOUT DX,AL从 S82590 EQU 22HS82591 EQU 23H…MOV AL,00010000BMOV DX,S82590OUT DX,ALMOV AL,40HINC DXOUT DX,ALMOV AL,07HOUT DX,AL 第 - 5 - 页 共 10 页33、单片 8259A 与 PC 机的连接见图 1。
要求单机工作，边缘触发，自动结束中断屏蔽 IR6、IR7 两中断源，IR0 的中断类型号为 10H，编程对 8259A 的初始化图 1答案：确定端口地址：由图知，若 CS=0，必须 IOR、IOW 任一为低电平，AEN=0，A4=A5=A6=A7=A8=A9=1，A3A2A1=010，若 A0=0，端口地址为 03F4H；若 A0=1，为 03F5H2.初始化程序：MOV DX，03F4HMOV AL，13HOUT DX，ALMOV DX，03F5HMOV AL，10HOUT DX，ALMOV AL，03HOUT DX，AL34、若中断服务程序的入口地址为 0320：0000H，中断类型码为 60H，试编写程序段，把中断服务程序的入口地址放于矢量表中答案：MOV AX，0000HMOV ES，AXMOV BX，60H*4MOV ES：WORD PTR[BX]，AXMOV AX，0320HMOV ES：WORD PTR[BX+2]，AX35、在 IBMPC/XT 机中，需通过读取 ISR 的值，判断是否为硬件中断，若是，清除正在服务的优先级，并发一般的 EOI 结束命令编写该程序的有关片段。
答案：程序有关的片段为MOV AL，0BH ； 设 OCW3 操作命令字，置读 ISR 状态OUT 20H，ALNOPIN AL，20H ；读 ISR 第 - 6 - 页 共 10 页MOV AH，AL ；保存正在服务的优先级JNZ HW-INT ；部位 0，硬件中断转换为 0，非硬件中断...HW-INT：IN AL，21H ；读 ISR OR AL，AH ；屏蔽当前服务的优先级 OUT 20，AL MOV AL，20H ；设 OCW2 操作命令字，发一般的结束命令 OUT 20H，AL 36、下面对一个主从式 8259A 系统进行初始化的程序段请对以下程序段详细注释，并具体说明各初始化命令的含义主片初始程序：M82590 EQU 40HM82591 EQU 41H........MOV AL,11HMOV DX,M82590OUT DX,AL ；设 ICW1，中断请求信号为上升沿，级连方式，需设 ICW4MOV AL,08H INC DXOUT DX,AL ；设 ICW2，中断类型码基址为 08HMOV AL,04HOUT DX,AL ；设 ICW3，IR2 与从片的 INT 相连MOV AL,01HOUT DX,AL ；设 ICW4，正常的完全嵌套，非缓冲方式，正常中断结束，8086/80088 方式从片初始化程序：M82590 EQU 90HM82591 EQU 91H........MOV DX,82590MOV AL,11HOUT DX,AL ；同主片 ICW1MOV AL,70HINC DXOUT DX,AL ；设 ICW3，从片 INT 与主片的 IR2 相连MOV AL,02HOUT DX,ALMOV AL,01HOUT DX,AL ；同主片 ICW437、某微机系统使用主、从两片 8259A 管理中断，从片中断请求 INT 与主片的 IR2 连接。
设主片工作于特殊完全嵌套、非缓冲和非自动结束方式，中断类型号为 40H，端口地址为 20H 和 21H从片工作于完全嵌套、非缓冲和非自动结束方式，中断类型号为 70H，端口地址为 80H 和 81H试编写主片和从片的初始化程序答案：根据题意，写出 ICW1, ICW2, ICW3 和 ICW4 的格式编写初始化程序如下：主片 8259A 的初始化程序如下： 第 - 7 - 页 共 10 页MOV AL, 00010001B ; 级联, 边沿触发, 需要写 ICW4 OUT 20H, AL ; 写 ICW1 MOV AL, 01000000B ; 中断类型号 40H OUT 21H, AL ; 写 ICW2 MOV AL, 00000100B ; 主片的 IR2 引脚接从片 OUT 21H, AL ; 写 ICW3 MOV AL, 00010001B ; 特殊完全嵌套、非缓冲、自动结束 OUT 21H, AL ; 写 ICW4从片 8259A 初始化程序如下：MOV AL, 00010001B ; 级联, 边沿触发, 需要写 ICW4 OUT 80H, AL ; 写 ICW1 MOV AL, 01110000B ; 中断类型号 70H OUT 81H, AL ; 写 ICW2 MOV AL, 00000010B ; 接主片的 IR2 引脚 OUT 81H, AL ; 写 ICW3 MOV AL, 00000001B ; 完全嵌套、非缓冲、非自动结束 OUT 81H, AL ; 写 ICW438、设计一个中断处理程序。
要求中断请求信号以跳变方式由 IR2 引入（可为任一定时脉冲信号），当 CPU 响应 IR2 请求时，输出字符串“8259A INTERRUPT!”，中断 10 次，程序退出（设 8259A 的端口地址为 20H 和21H，中断类型号为 40H）答案：中断处理程序如下：DATA SEGMENT MESS DB'8259A? INTERRUPT!', 0AH, 0DH, '$' COUNT DB 10 ; 计数值为 10 DATA ENDS STACK SEGMENT STACK STA DB 100H DUP(?) TOP EQU LENGTH STA STACK ENDS CODE SEGMENT ASSUME CS:CODE, DS:DATA, SS:STACK MAIN: CLI MOV AX,DATA NOV DS, AX MOV AX, STACK MOV SS, AX MOV SP, TOP MOV AL, 13H ; 8259A 初始化 OUT 20H, AL ; 单片, 边沿触发 MOV AL, 40H ; 中断类型号 40H OUT 21H, AL MOV AL, 01H ; 非自动结束 第 - 8 - 页 共 10 页 OUT 21H, AL MOV AX, SEG INT-P ; 设置中断向量 MOV DS, AX ; 中断服务子程序入口段基址送 DS MOV DX, OFFSET INT-P ; 中断服务子程序入口偏移地址送 DX MOV AL, 42H ; IR2 的中断类型号 42H 送 AL MOV AH, 25H ; 25H 功能调用 INT 21H IN AL, 21H ; 读 IMR AND AL, 0FBH ; 允许 IR2 请求中断 OUT 21H, AL ; 写中断屏蔽字 OCW1 WAIT1: STI ; 开中断 CMP COUNT,0 ; 判断 10 次中断是否结束 JNZ WAIT1 ; 未结束, 等待 MOV AX, 4C00H ; 结束, 返回 DOS INT 21H INT-P PROC ; 中断服务子程序 PUSH DS ; 保护现场 PUSH AX PUSH DX STI ; 开中断 MOV DS, AX MOV DX, OFFSET MESS MOV AH, 09H INT 21H DEC COUNT ; 控制 10 次循环 JNZ NEXT IN AL, 21H ; 读 IMR OR AL, 04H ; 屏蔽 IR2 请求 OUT 21H, AL NEXT: CLI ; 关中断 MOV AL, 20H ; 写 OCW2, 送中断结束命令 EOI OUT 20H, AL POP DX ; 恢复现场 POP AX POP DS IRET ; 中断返回 INT-P ENDP CODE ENDS END MAIN参参考考练练习习题题：：8 82 25 59 9A A 应应用用举举例例8255A 作中断方式工作的字符打印机的接口，如图 5.24 所示。
本例中8255A 向8259A 请求中断，8259A 向 CPU 请求中断，CPU 响应中断后执行中断服务程序，向8255A 的 A 端口输出数据，然后数据传到打印机打印8255A 的 A 端口作为数据通道，工作在方式1 输出方式此时，自动作为信号输出端，则自动作为信号输入端，而自动作为INTR 信号输出端打印机接口需要一个数据选通信号，故由CPU 控制PCO 来产生选通脉冲在此没有用， 第 - 9 - 页 共 10 页将它悬空就行了端连接打印机端图 5.24 8255A 作中断方式打印机接口连到8259A 的中断请求信号输入端 8259A 工作在单片、全嵌套方式、上升沿请求中断、一般中断结束方式、非缓冲、中断类型码08H设 8255A 的端口地址为：A 端口 ―――00COHB 端口 ―――00C2HC 端口 ―――00C4H控制口 ―――00C6H设 8259A 的端口地址为：奇端口 ―――005OH偶端口 ―――0052H程序由初始化程序、主程序、中断服务程序三大部分组成◆ 初始化程序由8259A 初始化、8255A 初始化、中断服务初始化几部分组成◆ 主程序没有别的任务，但是不能不写主程序，至少要有一条转移指令，原地跳转，等待中断，而中断服务程序执行完毕以后仍然返回这条跳转指令。
◆ 中断服务程序从数据缓冲区取1 个字节数据，输出到8255A 的 A 端口；用对C端口的置1／置0 命令使PC0 输出负脉冲，从而将数据送入打印机；然后发一条中断结束命令；最后中断返回请求中断和响应的过程是：每当8255A 端口A 数据输出寄存器空，需要CPU 送下一个数据的时候，自动变为高电平，向8259AIR3 请求中断；8259A 通 过 INT 引腿向CPU 请求中断；CPU 响应中断，根据8259A 提供的中断类型号，到中断向量表中取得中断向量；然后转移到中断服务程序执行中断的详细过程见第二章“中断操作和中断系统 ”中可屏蔽中断响应过程部分假定待打印的数据存放在内存PRNBUF 缓冲区，下面是具体程序段：INIT； MOV AL， 0AOH ； 8255A 初始化程序OUT 0C6H， AL ；设置8255A 的方式选择控制字MOV AL， 01 ；使为 1，即让初始状态为低电平OUT 0C6H， AL ； C 端口置1/置 0 控制字MOV AL， 0DH ；使INTE（ C 口位）为l，允许8255A 请求中断OUT 0C6H， AL ； C 端口置1/置 0 控制字；以下8259A 初始化程序MOV AL, 00010011B ；：上升沿请求中断、单片OUT 50H,AL ；写入偶端口MOV AL,08H ；中断类型码08HOUT 52H,AL ；写入奇端口 第 - 10 - 页 共 10 页MOV AL, ；非特殊全嵌套、非自动中断结束方式、非缓冲OUT 52H,AL ；写入奇端口MOV AL,11110111B ；清除中断屏蔽OUT 52H,AL ；写入奇端口；以下中断服务初始化XOR AX， AXMOV DS， AX ； DS 指到0 段，中断向量表在0 段LEA AX,INTPR ；取中断服务程序偏移地址MOV WORD PTR[0BH*4]， AX ；中断类型号为0BH，写入的地址为0BH×4MOV AX， SEG INTPR ；取中断服务程序段地址MOV WORD PTR [0BH*4+2]， AX ；写向量高字STI ；使IF 为 1，开放中断；以下主程序MAIN：JMP MAIN；以下中断服务程序INTPR： MOV AL， [DI]； DI 为打印字符缓冲区指针，取字符数据INC DIOUT 0COH， AL ；字符送A 端口MOV AL,0 ；使为 0，产生选通信号负脉冲OUT 0C6H， AL ； C 端口置1/置 0 控制字INC AL ；使为 1，撤消选通信号OUT 0C6H， AL ； C 端口置1/置 0 控制字MOV AL， 20H ； EOI 命令OUT 50H ， AL ；命令写入偶端口IRET ；中断返回 。
