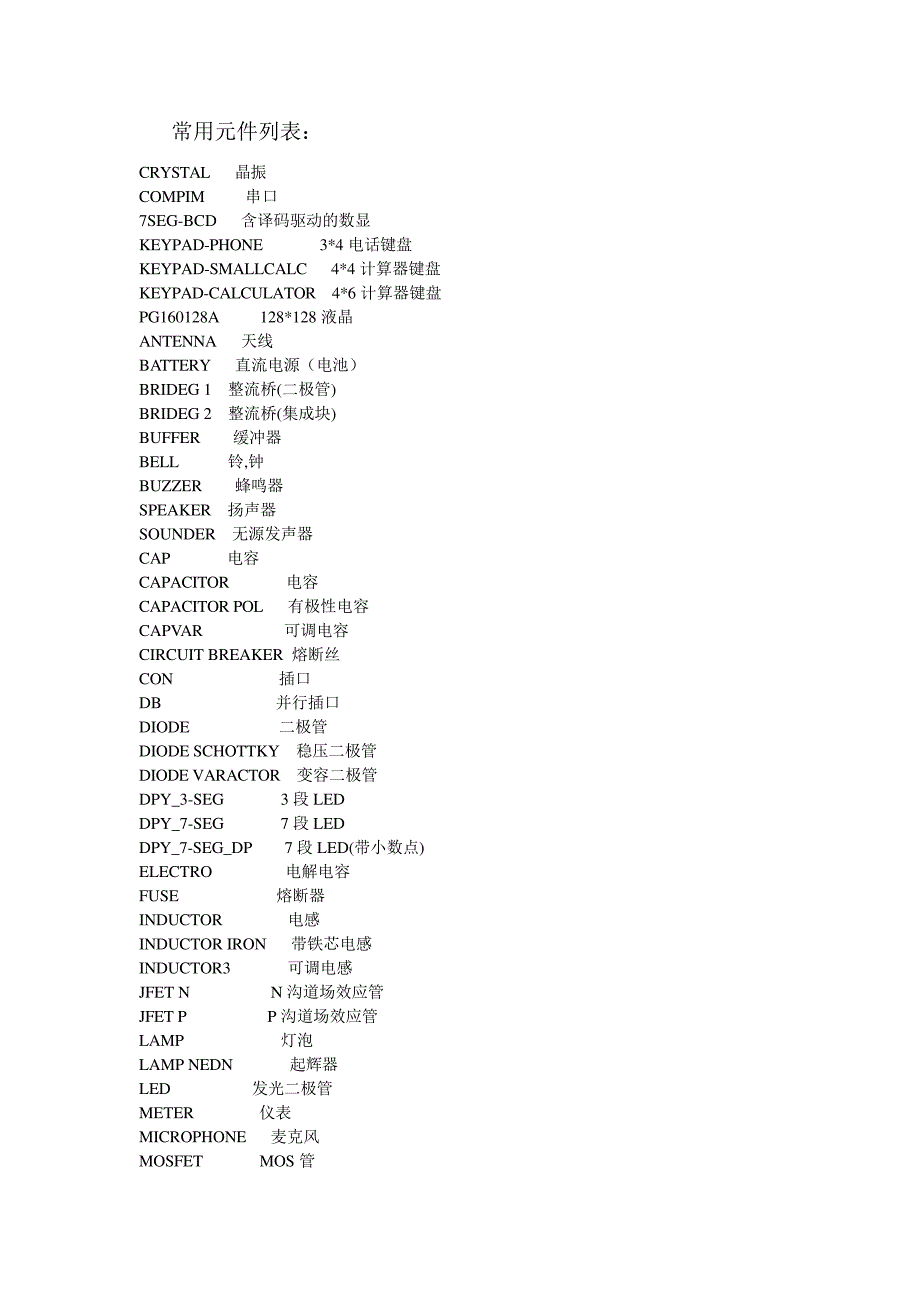

常用元件列表： CRYSTAL 晶振 COMPIM 串口 7SEG-BCD 含译码驱动的数显 KEYPAD-PHONE 3*4 键盘 KEYPAD-SMALLCALC 4*4 计算器键盘 KEYPAD-CALCULATOR 4*6 计算器键盘 PG160128A 128*128 液晶 ANTENNA 天线 BATTERY 直流电源（电池） BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BELL 铃,钟 BUZZER 蜂鸣器 SPEAKER 扬声器 SOUNDER 无源发声器 CAP 电容 CAPACITOR 电容 CAPACITOR POL 有极性电容 CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝 CON 插口 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管 DIODE VARACTOR 变容二极管 DPY_3-SEG 3 段 LED DPY_7-SEG 7 段 LED DPY_7-SEG_DP 7 段 LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感 INDUCTOR3 可调电感 JFET N N 沟道场效应管 JFET P P 沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS 管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 OPAMP 运放 OR 或门 NAND 与非门 NOR 或非门 NOT 非门 AND 与门 NPN-PHOTO 感光三极管 PHOTO 感光二极管 PNP PNP 三极管 NPN NPN 三极管 2N2222A NPN DAR NPN 三极管 PNP DAR PNP 三极管 POT 滑线变阻器 PELAY-DPDT 双刀双掷继电器 RES1.2 电阻 RES3.4 可变电阻 BRIDGE 桥式电阻 RESPACK 电阻排 SCR 晶闸管 PLUG 插头 PLUG AC FEMALE 三相交流插头 SOCKET 插座 SOURCE CURRENT 电流源 SOURCE VOLTAGE 电压源 SW 开关 SW-DPDY 双刀双掷开关 SW-SPST 单刀单掷开关 BUTTON 按钮开关 THERMISTOR 电热调节器 TRANS1 变压器 TRANS2 可调变压器 TRIAC 三端双向可控硅 VARISTOR 变阻器 matrix-8x8 点阵 Proteus 中 8*8 点阵红色的为上列选下行选，其他颜色为上行选下列选；而所有的点阵是高电平选中列，低电平选中行。
液晶均没有中文字库 AD 芯片-----TECHWELL TW6805A 仿真软件里的 AD0809 有问题,用 0808 代替 不要选用库 DEVICE.LIB 里的东西，那只是用来画 PCB 的，不能仿真 元件库详细分类 1.analog ics 模拟集成器件 8 个子类： amplifier 放大器 comparators 比较器 display drivers 显示驱动器 filters 滤波器 miscellaneous 混杂器件 regulators 三端稳压器 timers 555 定时器 voltage references 参考电压 2，capacitors CAP 电容，23 个分类别 animated 可显示充放电电荷电容 audio grade axial 音响专用电容 axial lead polypropene 径向轴引线聚丙烯电容 axial lead polystyrene 径向轴引线聚苯乙烯电容 ceramic disc 陶瓷圆片电容 decoupling disc 解耦圆片电容 high temp radial 高温径向电容 high temp axial electrolytic 高温径向电解电容 metallised polyester film 金属聚酯膜电容 metallised polypropene 金属聚丙烯电容 metallised polypropene film 金属聚丙烯膜电容 miniture electrolytic 微型电解电容 multilayer metallised polyester film 多层金属聚酯膜电容 mylar film 聚酯薄膜电容 nickel barrier 镍栅电容 non polarised 无极性电容 polyester layer 聚酯层电容 radial electrolytic 径向电解电容 resin dipped 树脂蚀刻电容 tantalum bead 钽珠电容 variable 可变电容 vx a xial electrolytic VX 轴电解电容 3，CMOS 4000 series 4000 系列数字电路 adders 加法器 buffers & drivers 缓冲和驱动器 comparators 比较器 counters 计数器 decoders 译码器 encoders 编码器 flip-flops & latches 触发器和锁存器 frequency dividers & tiner 分频和定时器 gates & inverters 门电路和反相器 memory 存储器 misc.logic 混杂逻辑电路 mutiplexers 数据选择器 multivibrators 多谐振荡器 phase-locked loops(PLL) 锁相环 registers 寄存器 signal switcher 信号开关 4，connectors 接头 ；8 个分类： audio 音频接头 D-type D 型接头 DIL 双排插座 header blocks 插头 miscellaneous 各种接头 PCB transfer PCB 传输接头 SIL 单盘插座 ribbon cable 蛇皮电缆 terminal blocks 接线端子台 5，data converters 数据转换器：4 个分类： A/D converters 模数转换器 D/A converters 数模转换器 sample & hold 采样保持器 temperature sensors 温度传感器 6，debugging tools 调试工具数据：3 个类别： breakpoint triggers 断点触发器 logic probes 逻辑输出探针 logic timuli 逻辑状态输入 7，diodes 二极管；8 个分类： bridge rectifiers 整流桥 generic 普通二极管 rectifiers 整流二极管 schottky 肖特基二极管 switching 开关二极管 tunnel 隧道二极管 varicap 稳压二极管 8，inductors 电感：3 个类别： generic 普通电感 SMT inductors 表面安装技术电感 transformers 变压器 9,laplace primitives 拉普拉斯模型：7 个类别： 1st order 一阶模型 2nd order 二阶模型 controllers 控制器 non-linear 非线性模型 operators 算子 poles/zeros 极点/零点 symbols 符号 10，memory ICs 存储器芯片：7 个分类： dynamic RAM 动态数据存储器 EEPROM 电可擦出程序存储器 EPROM 可擦出程序存储器 I2C memories I2C 总线存储器 memory cards 存储卡 SPI Memories SPI 总线存储器 static RAM 静态数据存储器 11，microprocessor ICs 微处理器：13 个分类： 12，modelling primitivvves 建模源：9 个分类： 13，operational amplifiers 运算放大器：7 个分类： dual 双运放 ideal 理想运放 macromodel 大量使用的运放 octal 8 运放 quad 4 运放 single 单运放 triple 三运放 14，optoelectronics 光电器件：11 个分类： 7-segment displays 7 段显示 alphanumeric LCDs 液晶数码显示 bargraph displays 条形显示 dot matrix displays 点阵显示 graphical LCDs 液晶图形显示 lamps 灯 LCD controllers 液晶控制器 LCD controllers 液晶面板显示 LEDs 发光二极管 optocouplers 光电耦合 serial LCDs 串行液晶显示 15，resistors 电阻：11 个分类： 0.6w metal film 0.6w 金属膜电阻 10 watt wirewound 10w 绕线电阻 2w metal film 2w 金属膜电阻 3 watt wirewound 3w 绕线电阻 7 watt wirewound 7w 绕线电阻 generix 普通电阻 high voltage 高压电阻 NTC 负温度系数热敏电阻 resistor packs 排阻 variable 滑动变阻器 varisitors 可变电阻 参考试验中采用的可变电阻是： POT-HG 16，simulator primitives 仿真源：3 个类别： flip-flops 触发器 gates 门电路 sources 电源 17，switches and relays 开关和继电器：4 个类别： key pads 键盘 relays 普通继电器 relays(specific) 专用继电器 switches 开关 18,switching devices 开关器件：4 个分类： DIACs 两端交流开关 generic 普通开关元件 SCRs 可控硅 TRIACs 三端双向可控硅 19，真空管： 20，传感器：2 个分类： pressure 压力传感器 temperature 温度传感器 21，晶体管：8 个分类： bipolar 双极型晶体管 generic 普通晶体管(错误） IGBT 绝缘栅双极晶体管 JFET 结型场效应管 MOSFET 金属氧化物场效应管 RF power LDMOS 射频功率 LDMOS 管 RF power VDMOS 射频功率 VDMOS 管 unijunction 单结晶体管 Electromechanical 电机 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 motor-bistepper（Bipolar Stepper Motor） ，双相步进电机 motor-stepper（unipolar stepper motor）双相步进电机 驱动电路， 用 ULN2003 可以， proteus 中推荐的 L298 和 L6201(电子元件-步进电机中有 L298资料） 步进电机,可以用 MTD2003,UN2916 等专用芯片 ----------------------------------------------- COMPIM PC 串口，有仿真模型 compim 串口 无仿真模型 LOGIC ANALYSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针 用来显示连接位置的逻辑状态 LOGICSTATE 逻辑状态 用鼠标点击,可改变该方框连接位置的逻辑状态 LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮 手动闭合,立即自动打开 MOTOR 马达 POWER 电源 RES 电阻 RESISTOR 电阻器 SWITCH 按钮 手动按一下一个状态 SWITCH-SPDT 二选通一按钮 VOLTMETER 伏特计 VOLTMETER-MILLI mV 伏特计 VTERM 串行口终端 Electromechanical 电机 Miscellaneous 各种器件 AERIAL -天线；ATAHDD；ATMEGA64；BATTERY； CELL；CRYSTAL-晶振；FUSE；METER-仪表； Modelling Primitives 各种仿真器件 是典型的基本元器模拟， 不表示具体型号， 只用于仿真，没有 PCB 主窗口菜单 1. File (文件) (1) New (新建) 新建一个电路文件 (2) Open (打开)… 打开一个已有电路文件 (3) Save (保存) 将电路图和全部参数保存在打开的电路文件中 (4) Save As (另存为)… 将电路图和全部参数另存在一个电路文件中 (5) Print (打印)… 打印当前窗口显示的电路图 (6) Page Setup (页面设置)… 设置打印页面 (7) Exit (退出) 退出 Proteus ISIS 2. Edit (编辑) (1) Rotate (旋转) 旋转一个欲添加或选中的元件 (2) Mirror (镜像) 对一个欲添加或选中的元件镜像 (3) Cut (剪切) 将选中的元件、连线或块剪切入裁剪板 (4) Copy (复制) 将选中的元件、连线或块复制入裁剪板 (5) Paste (粘贴) 将裁切板中的内容粘贴到电路图中 (6) Delete (删除) 删除元件，连线或块 (7) Undelete (恢复) 恢复上一次删除的内容 (8) Select All (全选) 选中电路图中全部的连线和元件 3. View (查看) (1) Redraw (重画) 重画电路 (2) Zoom In (放大) 放大电路到原来的两倍 (3) Zoom Out (缩小) 缩小电路到原来的 1／2 (4) Full Screen (全屏) 全屏显示电路 (5) Default View (缺省) 恢复最初状态大小的电路显示 (6) Simulation Message (仿真信息) 显示／隐藏分析进度信息显示窗口 (7) Common Toolbar (常用工具栏) 显示／隐藏一般操作工具条 (8) Operating Toolbar (操作工具栏) 显示／隐藏电路操作工具条 (9) Element Palette (元件栏) 显示／隐藏电路元件工具箱 (10) Status Bar (状态信息条) 显示／隐藏状态条 4. Place (放置) (1) Wire (连线) 添加连线 (2) Element (元件) ? 添加元件 a. Lumped (集总元件) 添加各个集总参数元件 b. Microstrip (微带元件) 添加各个微带元件 c. S Parameter (S 参数元件) 添加各个 S 参数元件 d. Device (有源器件) 添加各个三极管、FET 等元件 (3) Done (结束) 结束添加连线、元件 5. Parameters (参数) (1) Unit (单位) 打开单位定义窗口 (2) Variable (变量) 打开变量定义窗口 (3) Substrate (基片) 打开基片参数定义窗口 (4) Frequency (频率) 打开频率分析范围定义窗口 (5) Output (输出) 打开输出变量定义窗口 (6) Opt/Yield Goal (优化/成品率目标) 打开优化/成品率目标定义窗口 (7) Misc (杂项) 打开其它参数定义窗口 6. Simulate (仿真) (1) Analysis (分析) 执行电路分析 (2) Optimization (优化) 执行电路优化 (3) Yield Analysis (成品率分析) 执行成品率分析 (4) Yield Optimization (成品率优化) 执行成品率优化 (5) Update Variables (更新参数) 更新优化变量值 (6) Stop (终止仿真) 强行终止仿真 7. Result (结果) (1) Table (表格) 打开一个表格输出窗口 (2) Grid (直角坐标) 打开一个直角坐标输出窗口 (3) Smith (圆图) 打开一个 Smith 圆图输出窗口 (4) Histogram (直方图) 打开一个直方图输出窗口 (5) Close All Charts (关闭所有结果显示) 关闭全部输出窗口 (6) Load Result (调出已存结果) 调出并显示输出文件 (7) Save Result (保存仿真结果) 将仿真结果保存到输出文件 8. Tools (工具) (1) Input File Viewer (查看输入文件) 启动文本显示程序显示仿真输入文件 (2) Output File Viewer (查看输出文件) 启动文本显示程序显示仿真输出文 (3) Options (选项) 更改设置 9. Help (帮助) (1) Content (内容) 查看帮助内容 (2) Elements (元件) 查看元件帮助 (3) About (关于) 查看软件版本信息 表格输出窗口(Table)菜单 1. File (文件) (1) Print (打印)… 打印数据表 (2) Exit (退出) 关闭窗口 2. Option (选项) (1) Variable (变量)… 选择输出变量 方格输出窗口(Grid)菜单 1. File (文件) (1) Print (打印)… 打印曲线 (2) Page setup (页面设置)… 打印页面 (3) Exit (退出) 关闭窗口 2. Option (选项) (1) Variable (变量)… 选择输出变量 (2) Coord (坐标)… 设置坐标 Smith 圆图输出窗口(Smith)菜单 1. File (文件) (1) Print (打印)… 打印曲线 (2) Page setup (页面设置)… 打印页面 (3) Exit (退出) 关闭窗口 2. Option (选项) (1) Variable (变量)… 选择输出变量 直方图输出窗口(Histogram)菜单 1. File (文件) (1) Print (打印)… 打印曲线 (2) Page setup (页面设置)… 打印页面 (3) Exit (退出) 关闭窗口 2. Option (选项) (1) Variable (变量)… 选择输出变量 。
