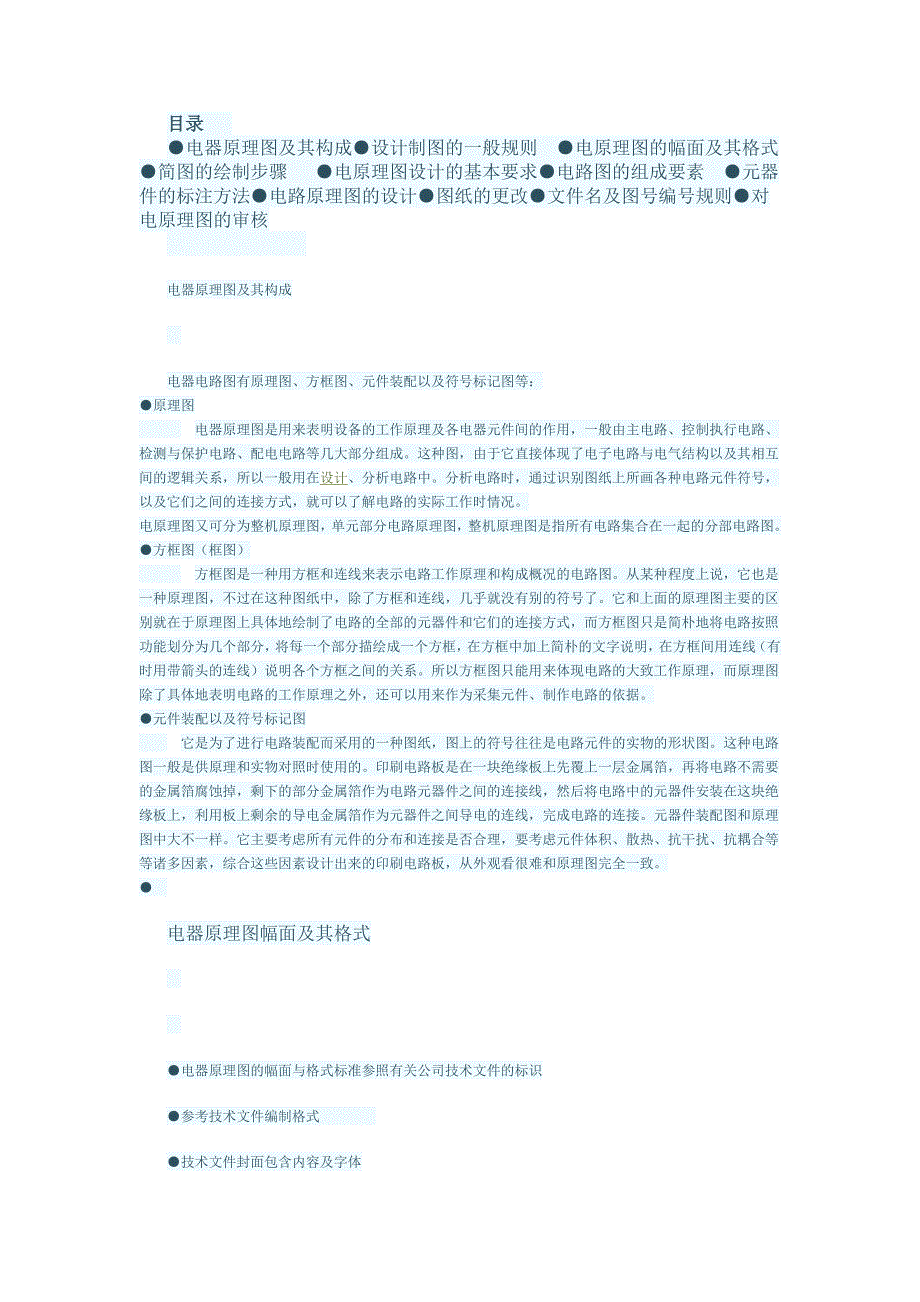

目录 ●电器原理图及其构成●设计制图的一般规则 ●电原理图的幅面及其格式●简图的绘制步骤 ●电原理图设计的基本要求●电路图的组成要素 ●元器件的标注方法●电路原理图的设计●图纸的更改●文件名及图号编号规则●对电原理图的审核 电器原理图及其构成 电器电路图有原理图、方框图、元件装配以及符号标记图等：●原理图 电器原理图是用来表明设备的工作原理及各电器元件间的作用，一般由主电路、控制执行电路、检测与保护电路、配电电路等几大部分组成这种图，由于它直接体现了电子电路与电气结构以及其相互间的逻辑关系，所以一般用在设计、分析电路中分析电路时，通过识别图纸上所画各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况电原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指所有电路集合在一起的分部电路图●方框图（框图） 方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图从某种程度上说，它也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了它和上面的原理图主要的区别就在于原理图上具体地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简朴地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简朴的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理，而原理图除了具体地表明电路的工作原理之外，还可以用来作为采集元件、制作电路的依据●元件装配以及符号标记图 它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的形状图这种电路图一般是供原理和实物对照时使用的印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的导电金属箔作为元器件之间导电的连线，完成电路的连接元器件装配图和原理图中大不一样它主要考虑所有元件的分布和连接是否合理，要考虑元件体积、散热、抗干扰、抗耦合等等诸多因素，综合这些因素设计出来的印刷电路板，从外观看很难和原理图完全一致● 电器原理图幅面及其格式 ●电器原理图的幅面与格式标准参照有关公司技术文件的标识●参考技术文件编制格式 ●技术文件封面包含内容及字体 企业名称宋体三号产品名称宋体四号产品型号宋体四号文件名称宋体四号文件编号宋体四号版 次宋体四号拟 制宋体四号审 核宋体四号批 准宋体四号日 期宋体四号 封面实例如下： 公司 产品名称： 产品型号： 文件名称： 文件编号： 版 次： 拟 制： 审 核： 批 准： 日 期： 电器原理图模板如下： ① ② 标记数量更改单号签名日期设计 阶段 标记质量比例审核 工艺 ③第 张共 张标准化 ④批准 ● 电路原理图模块：电路原理图A4（210×297）模板（竖）两种，可根据原理图大小选择。
电路原理图A3（297×420）模板（横）两种，可根据原理图大小选择电路原理图A2（420×594）模板（横）两种，可根据原理图大小选择 ●电器原理图元件图型符库：其中电气部分参照GB/T 4728<<电气简图用图形符号>>来执行图形与符号的选用，电子元器件部分如果在有关国标里有缺失，可以自己设立标准元件库，大家共同参照实行即可，同时也要顾及到本公司电路设计人员长期使用习惯综合制定 电路图的组成要素 ●电路图主要由元器件符号标记、注释、连接线、连结点等四大部分组成1、元件符号表示实际电路中的元器件，它的形状与实际的元件不一定相似，甚至完全不一样但是它一般都表示出了元器件的特点，而且引脚的数目均与实际元件保持高度一致，一般有电气连接符号，IC符号，离散元器件符号（有源件与无源件），输入/输出连接器，电源与地等的符号2、连接线表示的是实际电路中的导线，在原理图中虽然是一根线，但在常用的印刷电路板中往往不是单独的线而是各种形状且联通的块状铜箔导电层 总线：在电原理图中总线的画法一般是采用一条粗线，在这条粗线上再分支出若干连到各总线分支单元3、结点表示几个元件引脚或几条导线之间相互的连接关系。
所有和结点相连的元件引脚、导线，不论数目多少，都是导通的在电路中还会有交叉的现象，为了区别交叉相连接与不连接，3.1在电路图制作时，以实心圆点表示相连接3.2以不加实心圆点或画个半圆则表示不相连的交叉点3.3也有个别的电路图是用空心圆来表示不相连的3.4其中3.2与3.3只能选择一条生效! 4、注释在电路图中是十分重要，电路图中所有的文字都归入注释—类在电路图的各个地方都会有注释存在，它们被用来说明元件的型号、名称等等4.1如果采用彩色的电路图，一般给某种线路以某种特定颜色来加以区别表示，这也属于注释的一种一般的约定是：供电的线路使用红色，发射的线路使用橙色，接收的线路使用绿色，时钟线路使用绿色，其它部分可使用黑色 元器件的标注方法●最基本的信息也即显示在图纸上包括元器件位号与元器件数值等参数的内容其中元器件位号一般根据元器件种类以不同的英文字符表示，一般以英文首位字母表示：电阻 R；电容 C；电感 L；变压器 T；二极管 D；三极管 Q；继电器 RL；集成电路 U；接插件 CB、CZ再根据在机器内分板不同或者实现功能不同，可在字母前后加一位固定数值，例如：1RXX、C2XX等。
长度一般控制在4个字符以下，少部分可以5个字符表示而元器件值应该包含元件值和必要的额定值元器件的标注方法一旦确定就必须全体参照执行！不得有二种以上的参数标注方法！）● 电阻阻值范围标注内容≤1ohm以小数表示，而不以毫欧表示 0RXX，例如0R47、0R033≤999ohm整数表示为 XXR，例如100R、470R；包含小数表示为XRX，例如4R7、4R99、49R9≤999K整数表示为 XXK，例如100K、470K；包含小数表示为XKX，例如4K7、4K99、49K9≤1M整数表示为 XXM，例如1M、10M；包含小数表示为XMX，例如4M7、2M2 备注电阻如只标数值，则代表其功率低于1/4W如果其功率大于1/4W，则需要标明实际功率值为区别电阻种类可在其后标明: CF碳膜、MF金属膜、PF氧化膜、FS熔断器 ● 电容容值范围标注内容≤1pF以小数加p表示，例如0p47≤999pF整数表示为 XXp，例如100p、470p≤999nF整数表示为 XXn，例如100n、470n；包含小数表示为XnX，例如4n7、6n8；习惯上，接近1uF的电容也可以以0.XXu表示，例如0.1u、0.22u≥1u整数表示为 XXu，例如100u、470u、1000u；包含小数表示为XuX，例如4u7、6u8；习惯上，大于1000uF的也可以Xm表示，1m=1000u；容值后标明耐压，以“/”与容值隔开。
电解电容必须标明耐压，其他介质电容，如不标明耐压，则缺省定义为“耐压63V”●电感的电感量值标法同电容容量标法 ●二、三极管、集成电路以及继电器等标识按照其实际型号即可，如有特殊要求可加以标明接插件标明脚数以及正反向等即可●字符要求 元器件值和普通说明文字一般使用Arial字体10号字高标题性字符可自行设定字体和大小字符的放置应尽可能靠近元件符号，并且注意不和周围字符交叠 电原理图设计的基本要求电子部分： 在可以看清的情况，小电路一般情况采用A4版面；不使用网格，底色为白色 每个模块独立画出，用虚线框框好，分清输入输出，一般是左侧输入右侧输出 每个模块要标注模块名 MCU最小系统不能做任何更改，各系统中的相同MCU的最小系统保持一致 以MCU为中心扩展其它模块，形成分级结构网标命名原则是下一级硬件对象迁就上一级硬件对象，例如某一MCU的PTA1引脚控制一LED灯，应该在LED的引脚上标PTA1，而不是在PTA1引脚上标LED 对外接口的设计，原则上必须采用防止反插的功能 设计时，每个电路板都应该设计有电源指示灯、故障指示灯等来表达电路的运行状态。
实际使用时，若确实不需要这些指示灯，可以不焊接 文字标注可使用五号或小五号字体，电路原理图中的说明只使用汉字 电路绘制完成后，需要根据规定填写版权框中的有关信息, 如对应图纸的功能,文件名,设计人名等 原则上将各功能部分模块化,以便于通用与借用 接插口(如电源插座, IN/OUTPUT,各端子口等)原则上分布在图纸的四周围, 示意出实际接口外形及每一接脚的功能. 可调元件(如电位器), 切换开关等对应的功能需标识清楚. 每一部件(如传感器，IC等)电源的去耦电阻/电容需置于对应脚的最近处. 滤波器件(如高/低频滤波电容,电感)需置于作用部位的最近处. 重要的控制或信号线需标明流向及用文字标明功能. CPU为整机的控制中心,接口线最多，故CPU周边需留多一些空间进行布线及相关标注,而不致于显得过分拥挤 CPU 的设置二极管(如AREA1/AREA2, CLOCK1/CLOCK2等)需于旁边做一表格进行对应设置的说明. 去耦电容电源输入端、数字电路、集成电路的电源和地线之间均应设置合适容量的去耦电容去耦电容应尽可能采用高频特性较好的瓷片电容或多层陶瓷电容 为了减少干扰，必要时应对继电器动作电路和通过大电流的继电器接点设置阻尼电路。
数字集成电路的无用端要接上拉或者是下拉，不能悬空 运放电路的闲置正输入端要接地，闲置的负输入端与输出端连接 地线设置要求：信号频率小于1MHz时采用单点接地法；信号频率大于10MHz时采用就近接地的多点接地法 数字地与模拟地分开设置但允许用磁环电感形成一个连接点 保证系统各模块资源不能冲突，例如：同一I2C总线上的设备地址不能相同等 在不影响电路指标的前提下，能用低速芯片就不用高速芯片 使用串联电阻的方法，降低控制电路中信号上升沿和下降沿的跳变速率。
