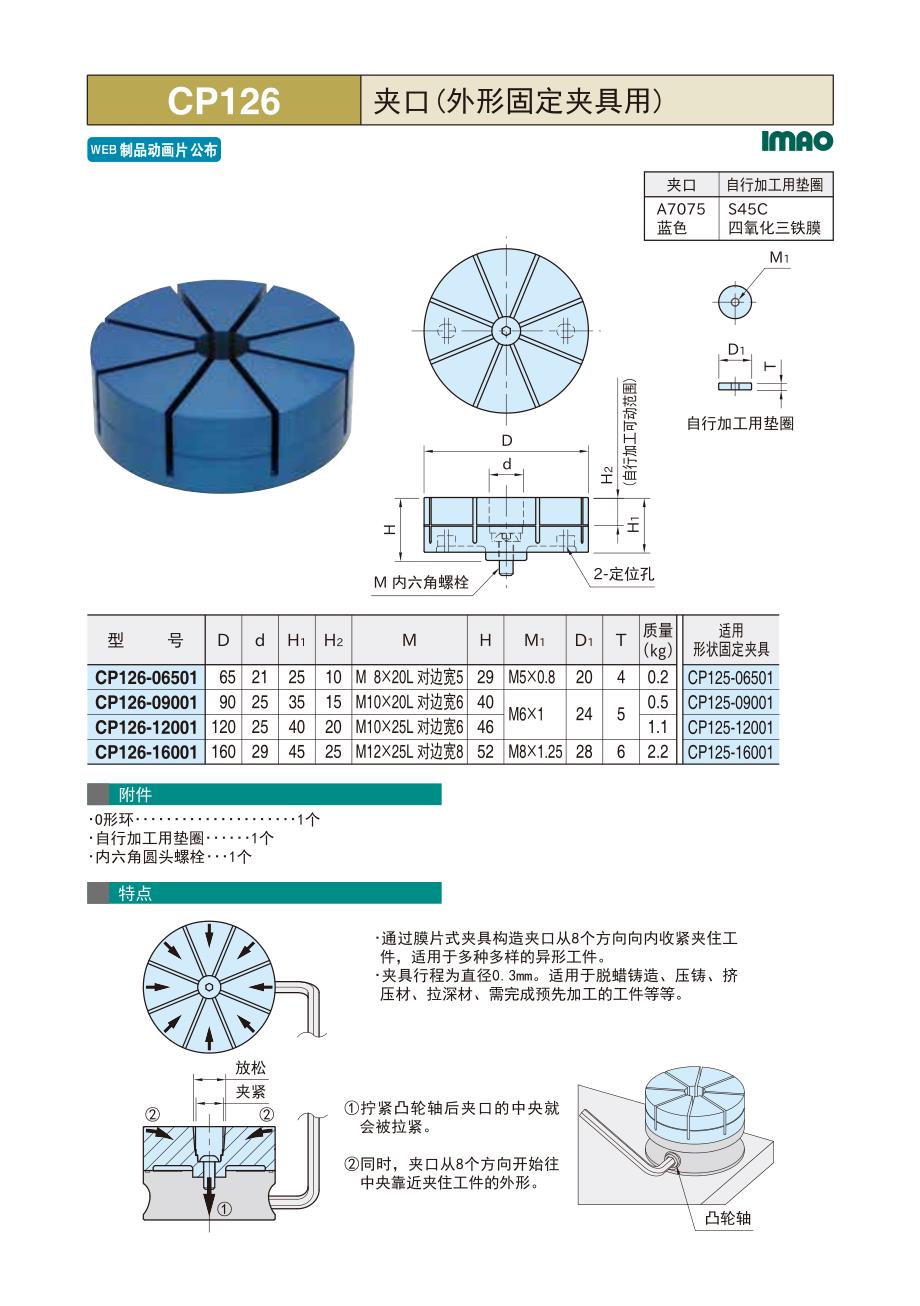

夹口(外形固定夹具用)CP126夹口A7075蓝色自行加工用垫圈S45C四氧化三铁膜制品动画片公布 8 & #附件・O形环・・・・・・・・・・・・・・・・・・・・・1个・自行加工用垫圈・・・・・・1个・内六角圆头螺栓・・・1个D1DdHH1H2T(自行加工可动范围)M 内六角螺栓2-定位孔M1自行加工用垫圈型 号CP126-06501CP126-09001CP126-12001CP126-16001CP125-06501CP125-09001CP125-12001CP125-16001适用形状固定夹具H125354045d21252529D659012016010152025MM 8×20L 对边宽5M10×20L 对边宽6M10×25L 对边宽6M12×25L 对边宽8H29404652T质量（kg）4650.20.51.12.2M1M5×0.8M8×1.25M6×1D1202824H2特点・通过膜片式夹具构造夹口从8个方向向内收紧夹住工件，适用于多种多样的异形工件・夹具行程为直径0.3mm适用于脱蜡铸造、压铸、挤压材、拉深材、需完成预先加工的工件等等① 拧紧凸轮轴后夹口的中央就会被拉紧。
②同时，夹口从8个方向开始往中央靠近夹住工件的外形凸轮轴①② ②夹紧放松使用示例及使用方法注意事项为了防止夹口的破损和变形，在没有工件的情况下请勿紧固另外，超过容许紧固扭矩范围的紧固会导致夹口的持久性低下夹紧能力线图注)请保证自行加工用垫圈与内六角球头螺栓上部接触③工件的安装・自行加工后放松凸轮轴，拆除自行加工用垫圈・安装工件后旋转凸轮轴夹紧①夹口(外形固定夹具)的安装・将O形环安装在形状固定夹具上面的漕内・将圆柱销插入夹口的定位孔内安装夹口，利用内六角圆头螺栓固定2-2 ・紧固凸轮轴后夹紧自行加工用垫圈推荐紧固扭矩=15N~m)・夹紧后，从自行加工用垫圈开始拆卸螺栓2-3 随着工件的形状夹口自行加工夹口的自行加工请在自行加工可能范围内进行)注)安装夹口时请完全放松凸轮轴(逆时针旋转到停止为止)②夹口的自行加工将自行加工用垫圈安装在夹口上利用螺栓即可，安装简单)2-1凸轮轴圆柱销夹口(外形固定夹具用)内六角圆头螺栓(夹口附件)O形环(夹口附件)工件自行加工用垫圈内六角圆头螺栓自行加工用垫圈螺栓(客户自行准备)(夹口附件)自行加工可能范围CP126-16001CP126-12001紧固扭矩（N・m）夹紧力（kN）0121086425 10 15 20 25 30 35 40CP126-06501CP126-09001。
