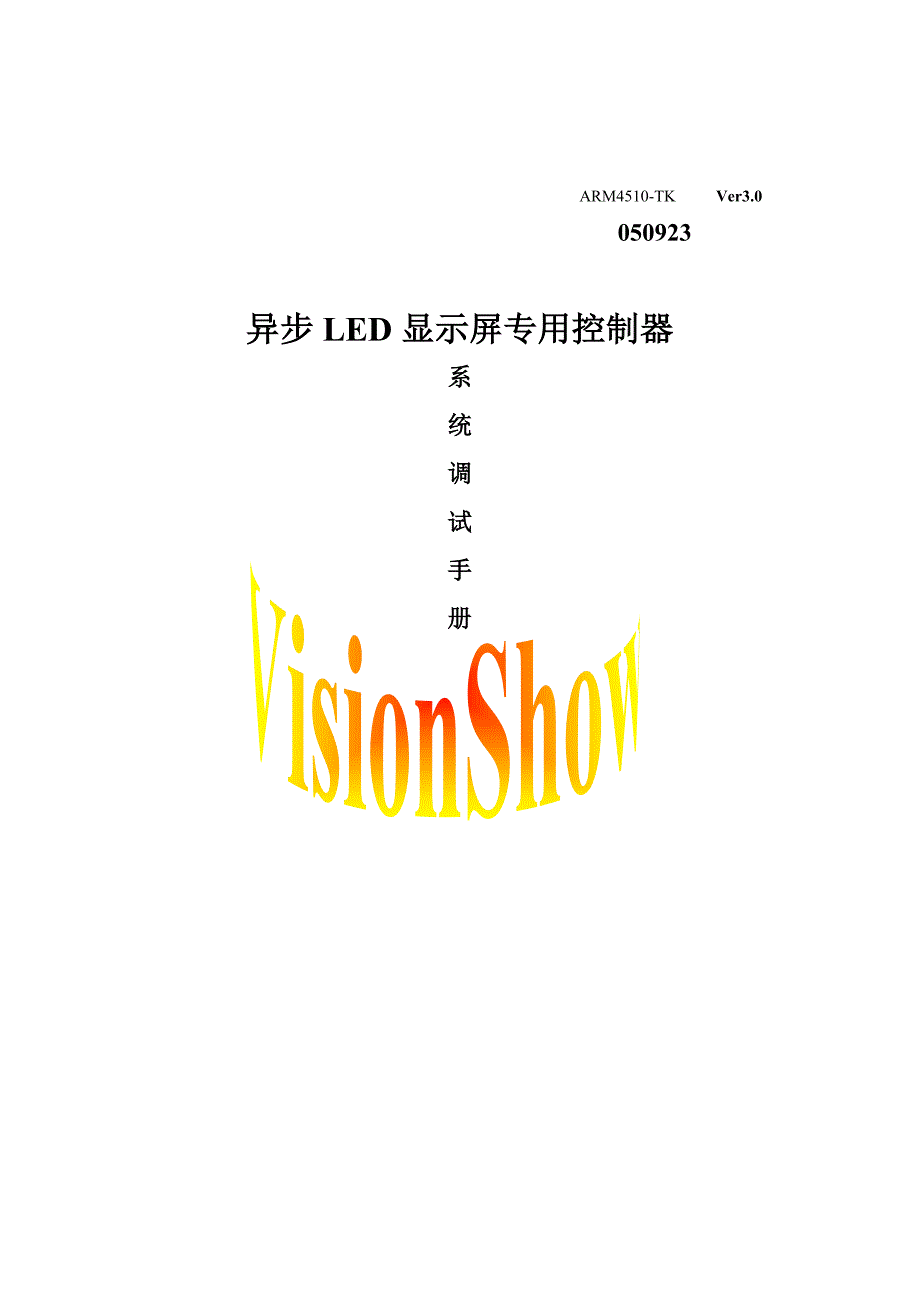

ARM4510-TK Ver3.0 050923 异步异步 LED 显示屏专用控制器显示屏专用控制器 系系 统统 调调 试试 手手 册册 目目录录 控制板调试说明控制板调试说明3 主控性能特点：3 接口说明4 特别注意与准备工作：特别注意与准备工作：5 进行操作设置进行操作设置7 程序的安装7 连接线的制作7 运行设置程序15 通讯参数设置15 步骤一 通讯连接15 地址设置速查表17 步骤二 显示屏基本参数设置18 显示板兼容性设置20 设置参数的导入与导出22 其他设置22 级连设置23 高级设置与应用高级设置与应用24 名词解释：24 IP 的选择与 MAC 的设定26 准备工作26 IP的获取：.26 控制卡IP设定27 网络的接入28 单点接入方式28 直接连接方式28 修改IP地址方式28 双网卡方式29 使用远程服务器的方式29 软件软件 DAY31 LOGO的定制31 小贴士内容的更新与编辑32 产品报价表与支付方式产品报价表与支付方式32 技术服务与支持技术服务与支持33 采购定单采购定单34 特别注意与准备工作：特别注意与准备工作： 根据调试内容您可能需要准备的工具和材料有 串口线 用于串口进行通讯调试时使用1 根 平行网络线 使用网络进行网络连接调试时使用2 根 交叉网络线 使用计算机直接调试时使用1 根 RS485 连接线 使用 RS485 进行通讯调试时使用1 根 RS485 级连线 用于多卡级联调试时使用1 根 传感器连接线 用于连接传感器时使用1 根 进口 RS232 转 485 转换器 使用 RS485 进行通讯调试时使用1 台 5 口或以上交换机 使用网络进行网络连接调试时使用 1 台 网线压线钳 制作网络连线级 RS485 连接线时使用1 把 数据线压线钳 制作 HUB 板级显示板的数据线的制作1 把 24V 或 5V 双路电源 （24V 仅用于传感器的调试）1 台 小螺丝刀1 把 大螺丝刀1 把 1、电源进线为 5v 从 J5 输入 ；注意不要接反 +5v 为正 GND 为 负 2、、如用串口通讯；确认与计算机连接的线是否正确；2、3 交叉 5 直连；确 认计算机的串口是否正常及串口号。
将串口线连接好注意（串口需要注意（串口需要 在关闭控制卡和计算机电源的情况下进行操作，否则可能造成串口损坏；在关闭控制卡和计算机电源的情况下进行操作，否则可能造成串口损坏； 严重时可能烧毁计算机主板建议使用严重时可能烧毁计算机主板建议使用 USB 转转 232 线缆进行使用比较线缆进行使用比较 安全）安全） 如果使用网络连接请确认计算机 IP 地址设置为 ：也可以设其他 IP 但是 不可以设 99 和 255 ；必须为 192.168.0.xxx. 直接连接计算机使用交叉线；如果经过 HUB 或交换机使用直连线 网 线连接参照连接线的制作 3、用 HUB 板（数据分配板）将 LED 显示屏与控制卡连接在调试时可以 只连接一块板注意连线的方向；如果打开电源后显示亮度不等的水平 线为显示板连接线接反 4、如果使用无线请参照 CDMA\GSM 无线通讯调试手册 5、以上确认无误打开计算机电源和控制卡电源；电源指示灯（LED3）亮 起；如果正确连接网络；则网络通讯指示灯（LED1、LED2）亮起 6、 7、 进行操作设置进行操作设置 程序的安装程序的安装 目前采用的是免安装的方式，直接拷贝即可以使用。
连接线的制作连接线的制作 电源线的制作与连接电源线的制作与连接 本系统采用 5V 直流供电电源接口的 PCB 板编号为 J6 采用低压连接器 PC99 标准接口，在调试时可以直接将多余的计算机驱动器电源线直接连 接 此连接器共有 4 个连接端，定义如下： 1 黄色 +12V （保留未使用，2.0 版本后插针被拔掉） 2、3 黑色 - 表示为 GND 连接控制电源的 –V ；只需要连接一根即可 4 红色 +5V 表示为 +5V 连接控制电源的 +V 使用压接钳压接接线端子；另一头采用 U 行端子 1.5-3 或 2-4 （视连接电源而定） 配件的编号为 ARM4510-PW，采用进口的 AGW18 镀银线长度 40 公分；机器压接；另一 头采用台湾进口带互套的接线端子 1.5-3 远程物理断电模块的联线制作与连接远程物理断电模块的联线制作与连接 远程物理断电模块的接口的 PCB 板编号为 J8 远程断电模块采用美国进口的固态继电器为执行机构有 4 个端子 分别为 1 + 接控制卡 J8 的 + 2 – 接控制卡 J8 的 — 3 220V 或 380V 进线 4 220V 或 380V 出线 3 与 4 可以交换使用。
1、 2 脚采用正常的显示板电源线或不小于 0.2mm2的线即可建议采用红黑两色 显示屏的进线直接接到远程断电模块的 3 或 4 上同时接到控制电源 显示板的电源的进线接到远程断电模块的剩下的空的端子上 注意：因为默认情况下数据分配板采用的是控制卡供电；如使用远程断电模块则需要独立 供电数据分配板有电源选择的请选择独立供电；如果没有请您将控制卡到数据分配板的 50P 数据线的第 2、4、47、49 根线剪断；将数据分配板的电源与显示板的电源连接在一起 控制卡与数据分配板的扁平线的制作与连接控制卡与数据分配板的扁平线的制作与连接 为了防止因数据线接错产生的烧毁控制卡的现象；我们放弃传统的金针使用围边座 为了在使用远程物理断电模块时可以明确的剪断第 2、4、47、49 根线请您根据标准规则 要求制作 50P 数据连接线 1 脚的确认： 50P 扁平线的第一根为红色或花点与其他线颜色明显不同且处于一个边上 50P 压线头的一个面上有两个凹槽和一个突起的定位；面对这个面可以看到左侧放置扁平 线的最边处有一个向下的三角；这个是 1 脚的标志 压线注意： 两个压线头在一个水平面上且方向相同 因为 50P 压线头比较长，不可迅速用力且需要调整压线钳的橙色压线器在压线钳的中间 位置。
缓慢用力到压下为止 一定要安装反折扣；否则插入控制卡后会很难完整的拔出 网络通讯平行线的制作网络通讯平行线的制作 平行线用于网络产品与网络布线产品之间进行连接的标准 568B 连接线的通俗称呼 在本产品上适合于控制卡与HUB、交换机的连接 100BaseT 连接双绞线，以 100Mb／S 的 EIA／TIA 568B 作为标准规格 步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6 米，最多不超过 100 米然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去 2－3 厘米 有一些双绞线电缆上含有一条柔软的尼龙绳，可以用打火机烧或 小心的剪掉如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利 于制作 RJ－45 接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开， 就可以得到较长的裸露线；带屏蔽的线只能再剥了（如图） 步骤 2：剥线完成后的双绞线电缆如右图所示 步骤 3：接下来就要进行拨线的操作将裸露的双绞线中的橙色对线拨向 自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右 方，如图所示 上：橙 左：绿 下：棕 右：蓝 步骤 4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保 持不动， 即放在靠外的位置，如图所示。
调整线序为以下顺序： 左一：橙 左二：蓝 左三：绿 左四：棕 步骤 5：小心的剥开每一对线，白色混线朝前因为我们是遵循 EIA／TIA 568B 的标准来制作接头，所以线对颜色是有一定顺序的（如图所示） 需要特别注意的是，绿色条线应该跨越蓝色对线这里最容易犯错的地方就是 将白绿线与绿线相邻放在一起，这样 会造成串扰，使传输效率降低 左起： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 常见的错误接法是将绿色线放到第 4 只脚的位置（如图所示） 应该将绿色线放在第 6 只脚的位置才是正确的，因为在 100BaseT 网络中， 第 3 只脚与第 6 只脚是同一对的，所以需要使用同一对残见标准 EIA／TIA 568B） 左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 步骤 6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm 的长度，之 所以留下这个长度是为了符合 EIA／TIA 的标准，您可以参考有关用 RJ-45 接头 和双绞线制作标准的介绍最后再将双绞线的每一根线依序放入 RJ－45 接头的 引脚内，第一只引脚内应该放白橙色的线，其余类推，如图 步骤 7：确定双绞线的每根线已经正确放置之后，就可以用 RJ－45 压线钳 压接 RJ－45 接头，如右图 市面上还有一种 RJ－45 接头的保护套，可以防止接 头在拉扯时造成接触不良。
使用这种保护套时，需要在压接 RJ－45 接头之前就 将这种胶套插在双绞线电缆上，如图 步骤 8：重复步骤 2 到步骤 7，再制作另一端的 RJ－45 接头平行线的另 一端 RJ－45 接头的引脚接法完全一样完成后的连接线两端的 RJ－45 接头无 论引脚和颜色都完全～样，完成的 RJ45 接头应该如下图所示 一 端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 另一端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 以上线路制作完成后可以使用测线器进行测量 网络通讯交叉线的制作网络通讯交叉线的制作 制作方法和上面基本相同，只是序上不像 568B，采用了 1-3,2-6 交换 的方式，也就是一头使用 568B 制作，另外一头使用 568A 制作 一 端： 白绿／绿／白橙／蓝／白蓝／橙／白棕／棕 另一端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 ---------- 以上线路制作完成后可以使用测线器进行测量 使用使用 RS485 通讯的连接线的制作通讯的连接线的制作 采用全双工方式 RS485 接口；接口定义： Pin No. Signal Pin No. Signal 1 RX+ 5 NC 2 RX- 6 NC 3 TX- 7 NC 4 TX+ 8 NC 制作方法和上面基本相同线序为 白橙／橙／白绿／绿／白蓝／蓝／白棕／棕 注意不要把 RX+与 RX- 和 TX+与 TX- 一定是成对的双绞线；即一根色线和一根 颜色相同的花线。
另一端需要 RX 与 TX 交叉连接，定义根据使用的 RS485 的接线说明连 接 注意：注意： 1、、 一定要购买能支持全双工的转换器；对于只有两根接线的半双工转换器无法支持一定要购买能支持全双工的转换器；对于只有两根接线的半双工转换器无法支持 2、、 在绝大多数的在绝大多数的 RS232 转转 485 的转换器的的转换器的 485 输出上均标有输出上均标有 1、、2、、3、、4 并在其他并在其他 地方标有说明或直接标地方标有说明或直接标 RX+ RX- TX+ TX- 不同品牌对顺序的定义不同不同品牌对顺序的定义不同 3、、 在连接时需要将在连接时需要将 RX 和和 TX 交换如下图连接：交换如下图连接： 4、 超大屏的超大屏的 RS485 级联线的制作与连接级联线的制作与连接 采用全双工方式 RS485 接口；接口定义： Pin No. Signal Pin No. Signal 1 RX+ 6 NC 2 RX- 7 NC 3 TX- 8 NC 4 TX+ 9 NC 制作方法和上面基本相同；但是另一端需要进行交叉 双卡级联线序为 一端 白橙／橙／白绿／绿／白蓝／蓝／白棕／棕 另一端 绿／白绿／橙／。
