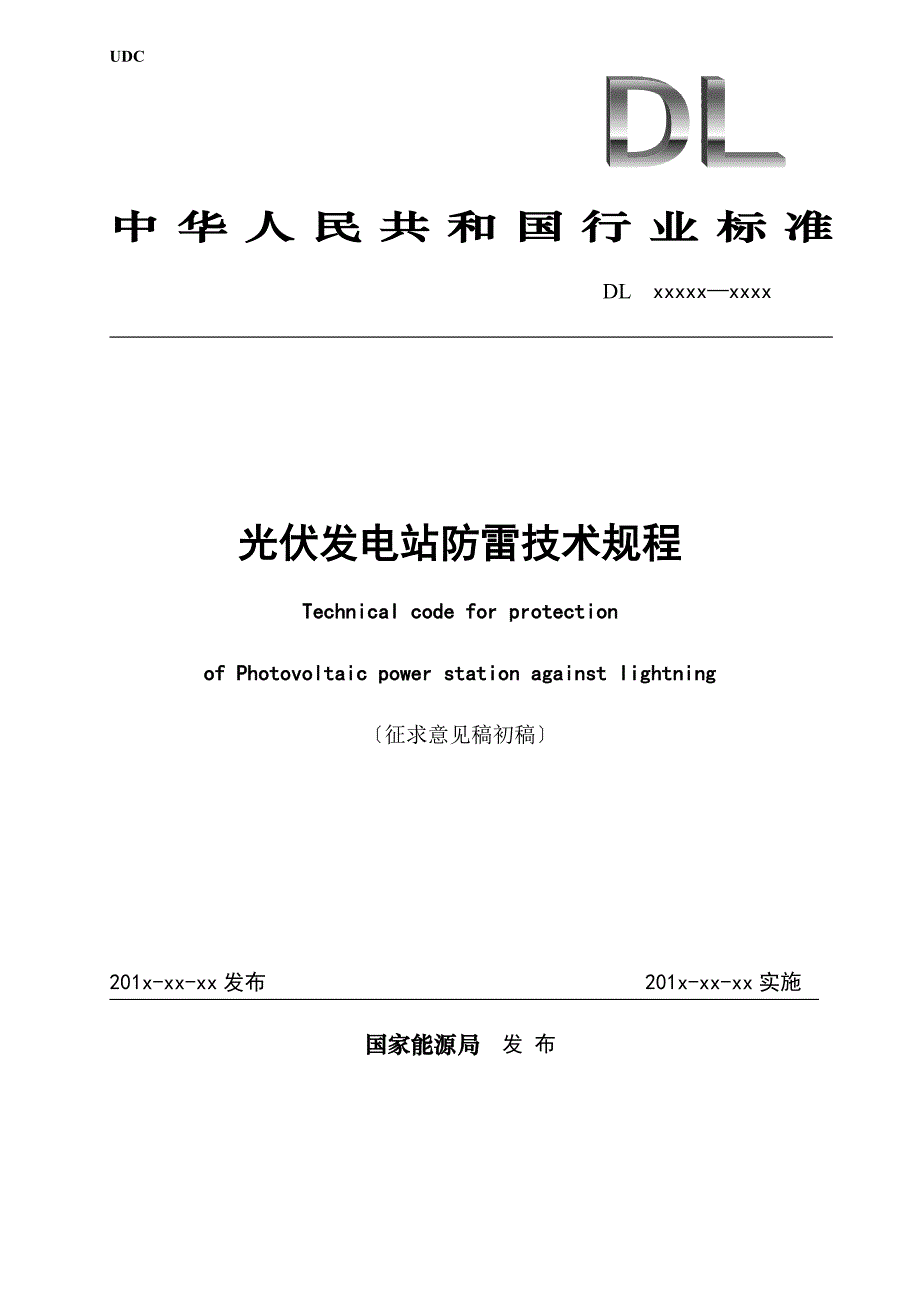

UDC中华人民共和国行业标准 DL xxxxx—xxxx光伏发电站防雷技术规程Technical code for protection of Photovoltaic power station against lightning〔征求意见稿初稿〕201x-xx-xx发布 201x-xx-xx实施国家能源局 发 布目 次前 言 III1 范围 12 标准性引用文件 13 术语和定义 14 总那么 35 雷电防护等级的划分 35.1 地区雷暴日等级划分 35.2 雷电防护等级 36 设计 46.1 一般规定 46.2 防直击雷 46.2.1 防直击雷设计原那么 46.2.2 接闪器和引下线的选择和布置 56.2.3 接地装置 76.3 防雷击电磁脉冲 86.3.1 等电位连接 86.3.2 屏蔽和布线 96.3.3 过电压保护装置 107 施工 117.1 一般规定 117.2 接闪器和引下线 127.3 接地装置 127.4 等电位连接系统 137.5 屏蔽及布线 147.6 过电压保护装置 148 质量检验与验收 158.1 检测 158.1.1 检测设备及人员要求 158.1.2 检测作业要求 158.1.3 检测程序 158.1.4 检测数据整理 158.1.5 检测周期 168.2 验收 168.2.1 竣工验收报告 168.2.2 技术文件与资料 178.2.3 隐蔽局部的验收 178.2.4 接闪器 178.2.5 接地装置 178.2.6 引下线 178.2.7 等电位连接 178.2.8 屏蔽与布线 178.2.9 综合布线 178.2.10 电涌保护器 178.2.11 验收方法 188.2.12 验收设备 189 维护与管理 18附录A〔标准性附录〕光伏发电站各个防护目标的防雷措施 20附录B〔资料性附录〕接地电阻的计算 21附录C〔资料性附录〕接地装置冲击接地电阻与工频接地电阻的换算 25附录D〔资料性附录〕电涌保护器主要技术特性参数 27附录E〔标准性附录〕防雷接地施工质量验收记录 29前 言根据?国家能源局关于下达2021年第二批能源领域行业标准制(修)订方案的通知?〔国能科技〔2021〕252号〕要求，编制组经广泛调查研究，认真总结实践经验，参考有关国内外相关标准，并在广泛征求意见的根底上，制定本标准。
本标准的主要技术内容是：1 范围；2 标准性引用文件；3 术语和定义；4 总那么；5 防雷防护区及防护等级的划分；6 设计；7 施工；8 质量检验与验收；9维护与管理本标准编制所依据的起草规那么为GB/T1.1-2021本标准中以黑体字标志的条文为强制性条文，必须严格执行光伏发电站的防雷有其固有特点，尤其是大中型光伏发电站，发电属性属于电力工程，其防雷技术要求应以保障人身和主要设备平安为前提，综合考虑光伏发电站在电网中的重要性、地理环境和投资本钱等因素本标准在制定过程中考虑了我国光伏发电站的开展特点和国内外光伏发电站防雷的现状，对光伏发电站防雷的一般规定、设计、施工及质量验收等做出规定本标准由中国电力企业联合会提出并归口本标准起草单位：协鑫光伏系统、四川中光防雷科技股份、XXX等本标准主要起草人：XXX、XXX等本标准主要审查人：XXX、XXX等光伏发电站防雷技术规程1 范围本标准规定了光伏发电站防雷应采取的技术措施，对光伏发电站防雷的设计、施工及质量检验与验收做出了相关规定本标准适用于新建、扩建或改建的光伏发电站2 标准性引用文件以下文件对于本文件的应用是必不可少的但凡注日期的引用文件，仅注日期的版本适用于本文件。
但凡不注日期的引用文件，其最新版本〔包括所有的修改单〕适用于本文件GB 11032 交流无间隙金属氧化物避器GB 50057 建筑物防雷设计标准GB 50065 交流电气装置的接地设计标准GB 50343 建筑物电子信息系统防雷技术标准GB XXXX 光伏发电站防雷技术要求DL/T 620 交流电气装置的过电压保护和绝缘配合3 术语和定义以下术语和定义适用于本文件3.1 直击雷 direct lightning flash直击雷是带电云层〔雷云〕与建筑物、其它物体、大地或防雷装置之间发生迅猛放电的现象，并由此而伴随产生的电效应、热效应或机械力等一系列的破坏作用3.2 雷电感应 lightning induction 雷电放电时，在附近导体上产生的雷电静电感应和雷电电磁感应，它可能使金属部件之间产生火花放电3.3 雷击电磁脉冲 lightning electromagnetic impulse (LEMP)雷击电磁脉冲是雷电流经电阻、电感、电容耦合产生的电磁效应， 包含雷电电涌和辐射电磁场3.4雷电电涌侵入lightning surge on incoming services由于雷电对架空线路、电缆线路或金属管道的作用，雷电波〔即雷电电涌〕，可能沿着这些管线侵入，危及人身平安或损坏设备。
又称雷电波侵入3.5接闪器 air-termination system由拦截雷击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成3.6引下线 down-conductor system用于将雷电流从接闪器传导至接地装置的导体3.7接地装置 earth-termination system包括接地体和接地线，用于传导雷电流并将其流散入大地3.8接地体 earth electrode 埋入土壤中或混凝土根底中作散流用的导体3.9接地线 earthing conductor从引下线断线卡或换线处至接地体的连接导体；或从接地端子、等电位连接带至接地体的连接导体3.10等电位连接 equipotential bonding〔EB〕直接用连接导体或通过电涌保护器将别离的金属部件、外来导电物、电力线路、通信线路及其它电缆连接起来以减小雷电流在它们之间产生电位差的措施3.11电涌保护器 surge protective device (SPD)用于限制瞬态过电压和分泄电涌电流的器件，它至少含有一个非线性元件又称浪涌保护器3.12 光伏发电单元 photovoltaic〔PV〕power unit光伏发电站中，以一定数量的光伏组件串，通过直流汇流箱聚集，经逆变器逆变与隔离升压变压器升压成符合电网频率和电压要求的电源。
又称单元发电模块3.13雷电防护等级分级系数 lightning protection classification coefficient用于划分光伏发电站雷电防护等级的系数4 总那么4. 1 光伏发电站的防雷应防止和减少雷电对光伏发电站造成的危害，保护人身和设备平安4. 2 在进行光伏发电站防雷设计时，应综合考虑地理、地质、土壤、气象、环境等条件和雷电活动规律以及防护目标的特点等因素，详细研究防雷装置的形式及其布置，制定合理的防雷方案，将光伏方阵、光伏发电单元其它设备〔包括汇流箱、逆变器、就地升压变压器等〕、站区升压站、综合楼〔配电室、办公室、通讯机房等〕的防雷措施协调统一，按工程整体要求进行全面规划，做到平安可靠、技术先进、经济合理4. 3 光伏发电站防雷设计应与工作接地和保护接地统一规划4. 4 在既有建筑上安装或改造的光伏发电站应充分利用原有建筑的防雷系统4. 5 光伏发电站的防雷技术要求应满足GB** ?光伏发电站防雷技术要求?的规定 5 雷电防护等级的划分 5.1 地区雷暴日等级划分5.1.1 地区雷暴日等级应根据国家公布的年平均雷暴日数划分5.1.2 地区雷暴日等级划分为少雷区、中雷区、多雷区、强雷区：a〕 少雷区：年平均雷暴日不超过15天的地区；b〕 中雷区：年平均雷暴日大于15天，不超过40天的地区；c〕 多雷区：年平均雷暴日大于40天，不超过90天的地区；d〕 强雷区：年平均雷暴日超过90天的地区。
5.2 雷电防护等级5.2.1 光伏发电站可按光伏发电站雷电防护等级分级系数F划分雷电防护等级5.2.2 光伏发电站雷电防护等级分级系数F可按下式确定：F=K×Td 〔1〕式中：K——地形环境因子光伏发电站光伏方阵设置在山顶、海边、水面等区域时取1.5；光伏发电站光伏方阵设置在矿藏区、地下水露头处等区域及金属屋面时取1.3；光伏发电站设置在其它区域时取1Td——年平均雷暴日数值，根据当地气象台、站资料确定5.2.3 光伏发电站雷电防护等级的划分，应根据雷电防护等级分级系数F分为A、B、C三级，见表1表1 光伏发电站雷电防护等级的划分光伏发电站雷电防护等级分级系数F光伏发电站雷电防护等级F>120A级60
6.1.4 通讯及信号线路雷电防护宜采取屏蔽和合理布线措施6.1.5 光伏发电站宜采用共用〔联合〕接地共用接地网的工频接地电阻值由光伏发电站电气装置要求的最小接地电阻值确定，接地电阻的计算参见附录B6.2 防直击雷6.2.1 防直击雷设计原那么.1 光伏发电站的所有设备应采取直击雷防护措施6.2.1.2 光伏发电站的接闪器保护范围应依据“滚球法〞进行计算按“滚球法〞计算保护范围时，雷电防护等级为A级的光伏发电站的滚球半径取45m，雷电防护等级为B、C级的光伏发电站的滚球半径取60m； .3 光伏方阵应按光伏发电站所属雷电防护等级分别采取直击雷防护措施光伏方阵宜优先利用光伏组件的金属框架及金属夹件作为接闪器雷电防护等级划分为A级的光伏发电站的光伏方阵宜增加专设接闪器光伏方阵独立接闪器滚球半径可取100m4 独立接闪器和引下线与光伏发电站电气设备、线路的平安距离不应小于3米5 光伏发电站的直击雷接闪器应可靠接地6 建筑物屋面光伏方阵接闪器应与建筑物防直击雷系统进行综合设计 接闪器和引下线的选择和布置.1 光伏方阵防直击雷接闪器应符合以下规定：a〕光伏方阵组件的金属框架或金属夹件作接闪器使用时，其材料厚度应符合以下规定：热镀锌钢、不锈钢的厚度不小于0.5mm，铝合金的厚度不小于0.65mm。
b〕地面光伏发电站光伏方阵增。
