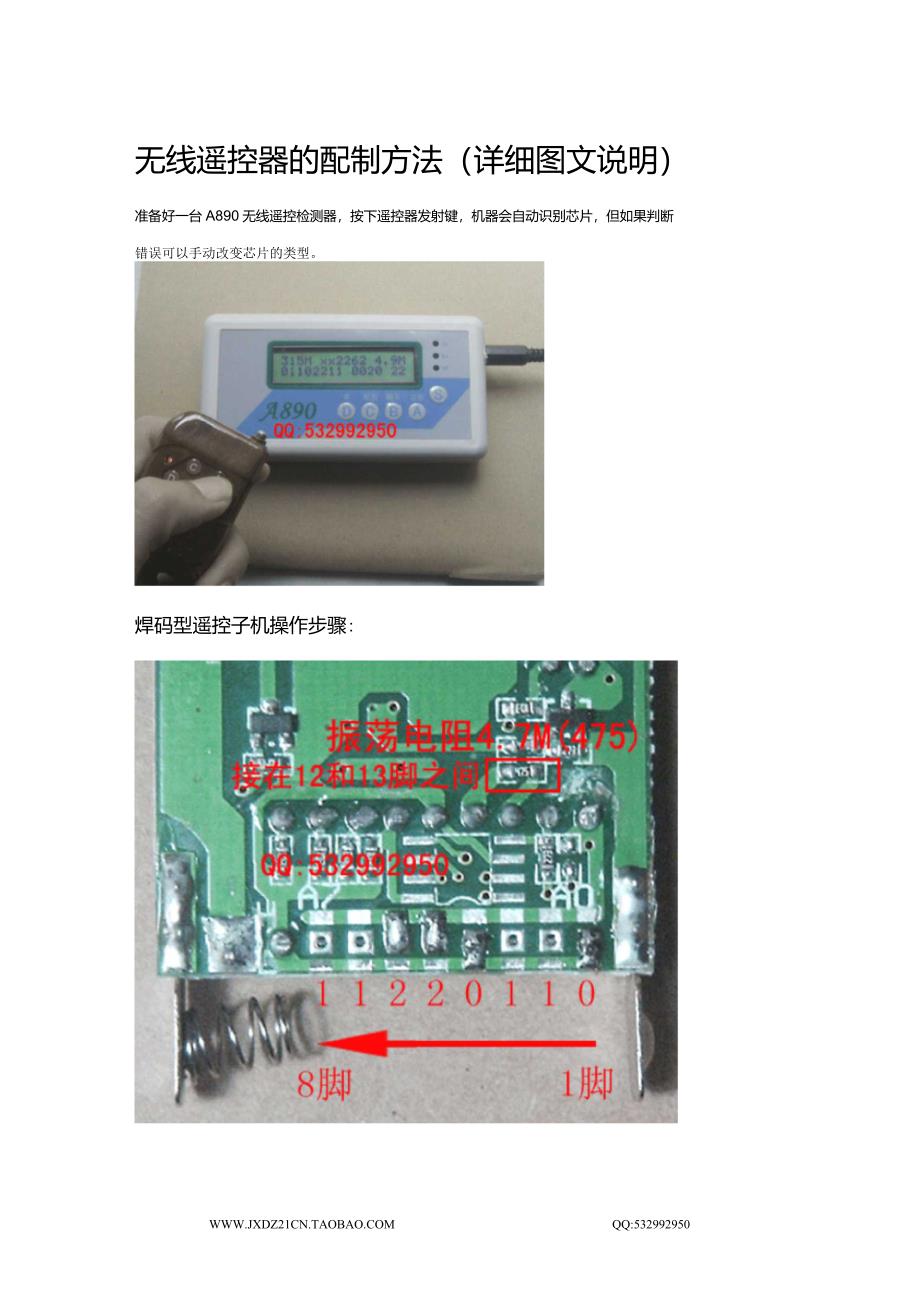

无线遥控器的配制方法(详细图文说明)准备好一台A890无线遥控检测器,按下遥控器发射键,机器会自动识别芯片,但如果判断错误可以手动改变芯片的类型焊码型遥控子机操作步骤:WWW.JXDZ21CN.TAOBAO.COM :532992950芯片引脚序号的表示方法如下图:WWW.JXDZ21CN.TAOBAO.COM :532992950WWW.JXDZ21CN.TAOBAO.COM :532992950• 机器上显示“ xx2262 ”表示PT2262/2260/CS5211等三态码系列:2262芯片的第1~8脚是地址编码引脚(A0~A7),第10~13脚是按键编码引脚(D3~D0),振荡电阻 接在OSC1和OSC2脚LCD显示地址栏即第二行左边第一位对应为遥控器芯片的 “1脚”,0代表接低电平,1代表悬空,2代表接高电平,按显示把新遥控焊接好,换上对应的振荡电阻,完成拷贝WWW.JXDZ21CN.TAOBAO.COM :532992950WWW.JXDZ21CN.TAOBAO.COM :532992950如图所示的编码芯片接线是:从第一脚到第八脚分别是,低 (0),空⑴,空⑴,低(0),高(2),高⑵,空⑴,空⑴,编码芯片内部集成的是 RC振荡电路,精度不高,显示的电阻会有一些偏差,而且接收机允许周期有一定的误差, 所以振荡电阻一般用接近的即可, 如图示4.9M一般选4.7M的电阻,色环的表示为黄紫绿,贴片的表示为 475。

对拷型遥控子机操作步骤:注:部分对拷型遥控子机只支持 XX2262和XX1527芯片1、准备好相应频率的遥控子机,先对子机清码,同时按下子机上面两个按钮(一定要同时按下才有效),见到LED亮一下,然后熄灭,不要把手放开,直到 LED闪烁为止,清除完毕2、然后按下A890的“翻页”键,再按下“ S”键,如图所示放好位置,尽量靠近用右手按下子机上的按键,见到 LED点亮一下后熄灭,示意进入拷贝状态,这时不要放开右手的按钮,再用左手按下 A890的“A ”键发射,见到子机上 LED快闪,则拷贝成功,否则再调整子机的位置,直到子机的灯亮起代表该键拷贝成功,如此类推操作其余三个按键• 机器上显示“ VD5026 ”表示AX5326/VD5026等四态码系列:5026芯片的第1脚有两个功能,可作为地址编码引脚 A0,也可以作为第四态接线引脚,第 2~8脚是地址编码引脚(A1~A7),第10~13脚是按键编码引脚(D0~D3),振荡电阻接在OSC1和OSC2-如■出-OSCi -OSC| -TE. -Ah.Ot-A -A.j-Ui -gm4*/Ami■出VT(JSCi%WWW.JXDZ21CN.TAOBAO.COM :532992950LCD显示地址栏即第二行左边第一位对应为遥控器芯片的 “1脚”,0代表接低电平,1代表悬空,2代表接高电平,4代表接第四态脚,按显示把新遥控焊接好,换上对应的振荡电阻, 完成拷贝。

WWW.JXDZ21CN.TAOBAO.COM :532992950WWW.JXDZ21CN.TAOBAO.COM :532992950如图所示的编码芯片接线是:从第一脚到第八脚分别是,空 (1),四⑷,低(0),空⑴,高(2),空(1),空(1),空(1),这里要注意一下,如果第一脚当作四态引脚使用时它就不能再接高电平或低电平了,所以第一位只会显示 1 (空)编码芯片内部集成的是 RC振荡电路,精度不高,显示的电阻会有一些偏差,而且接收机允许周期有一定的误差,所以振荡电阻一般用接近的即可,如图示 0.9M —般选910K的电阻,贴片的表示为 914• 机器上显示“ xx1527 ”表示eV1527、PT2240、RT1527、FP527等系列的芯片:信号内码在LCD第二行用十六进制显示,最后一位是数据位,拷贝这类芯片的遥控一般使用对拷型的对拷遥控器,请参照前文WWW.JXDZ21CN.TAOBAO.COM :532992950WWW.JXDZ21CN.TAOBAO.COM :532992950机器上显示“ SMC918 ”和“ SMC926 ”的拷贝方法和“ xx1527 ”的一样WWW.JXDZ21CN.TAOBAO.COM :532992950无线遥控检测仪 A890-RESWWW.JXDZ21CN.TAOBAO.COM :532992950WWW.JXDZ21CN.TAOBAO.COM :532992950D C B A315M xx2262 63011111111 0206 35产品简介:本产品为无线遥控接收器发射器的生产调试项目开发而设计, 能自动识别接收并显示遥控器的所有信息:频率、芯片类型、周期、地址码、数据码,并能自动计算振荡阻值, 35组自动保存。

315M 433M双频同时待机(200MHZ-600MHZ其它频率可以定制),多种提示方 式,所有功能通过菜单设置,不用开关和跳线,外观简洁大方地址码按不同芯片类型以引 脚接线方式或十六进制显示,配合电脑端软件还可以实时显示波形,使看不见的无线电信号 变得一目了然此设备还能对内码进行编辑,模拟真实的芯片发射,在使用中可以随时灵活配置芯片的 工作参数,例如芯片型号,脉冲宽度,振荡电阻,周期时间,地址码,数据码,按键码拥有了它就相当于拥有了一个多功能的接收器和可以随意设置工作参数的遥控器 是您检查遥控器和接收器是否正常工作的称心工具特点:• 315M 433M双频待机•连接电脑可显示实时波形•工业CPU高稳定反应迅速•自动识别多种芯片(固定码、学习码、滚动码)•自动速率,自适应芯片振荡电阻,并显示信号的周期或阻值•显示实际换算的振荡阻值,并不是粗略显示几个有限的阻值•可对编码进行芯片级编辑(芯片型号,阻值/周期,地址,数据码) •两个频率发出不同提示音• LCD显示,所有功能通过菜单设置,操作简单直观•自动保存,大容量35组内存,断电不会丢失•可调背光模式(自动、常开、常关)•内置天线参数:工作频率:315MHz 433MHz(双频待机,其它频率可以定制)支持芯片(自动识别): PT2262、PT2264、SC2260、CS5211、PT2282、eV1527、PT2240、 RT1527、FP527、HS527、SCL1527、MC145026、AX5326、VD5026、SMC926、SMC918、PLC168、HCS300、HCS301、HCS201以及它们的兼容芯片(由于厂家不同前缀可能不一样 ,数字部分相同即可),本机支持市区上绝大部份的编码芯片。

通迅接口: USB转串口灵敏度:优于-110dbm数据速率:宽范围自适应,并显示电阻或周期输入电压:9V工作电流:18mA体积:135*70*25mm天线:内置WWW.JXDZ21CN.TAOBAO.COM :532992950。
