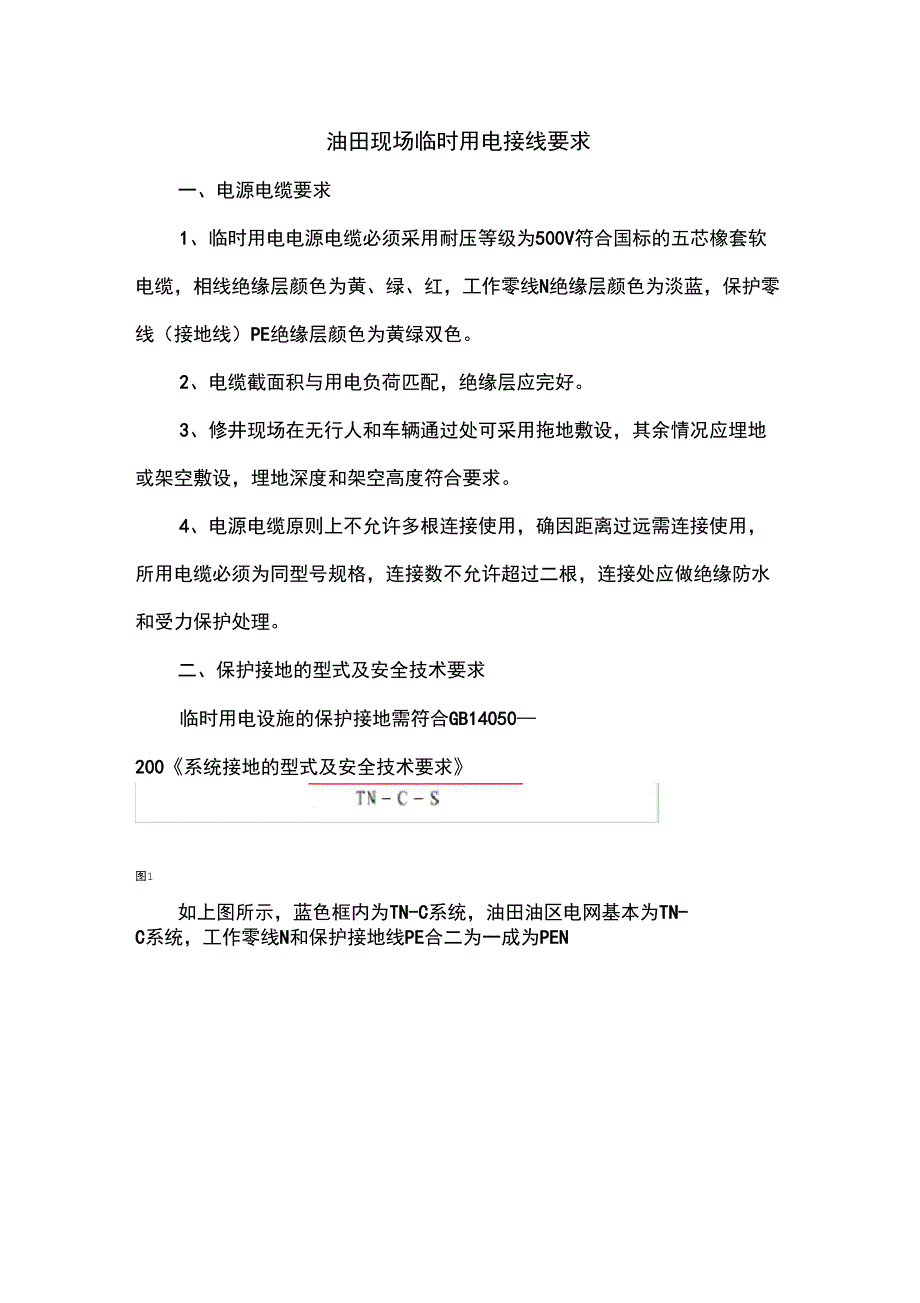

油田现场临时用电接线要求一、电源电缆要求1、临时用电电源电缆必须采用耐压等级为500V符合国标的五芯橡套软电缆，相线绝缘层颜色为黄、绿、红，工作零线N绝缘层颜色为淡蓝，保护零线（接地线）PE绝缘层颜色为黄绿双色2、电缆截面积与用电负荷匹配，绝缘层应完好3、修井现场在无行人和车辆通过处可采用拖地敷设，其余情况应埋地或架空敷设，埋地深度和架空高度符合要求4、电源电缆原则上不允许多根连接使用，确因距离过远需连接使用，所用电缆必须为同型号规格，连接数不允许超过二根，连接处应做绝缘防水和受力保护处理二、保护接地的型式及安全技术要求临时用电设施的保护接地需符合GB14050—200《系统接地的型式及安全技术要求》图1如上图所示，蓝色框内为TN-C系统，油田油区电网基本为TN-C系统，工作零线N和保护接地线PE合二为一成为PEN在实际应用中我们需要局部改造为TN-C-S系统，如红线框内所示，将临时用电系统的工作零线N和保护接地线PE均接到油田电网的PEN线上，在我们的配电箱中分开，从配电箱后彻底变为TN-S系统另在值班房附近或用电设备相对集中的开关箱附近做重复接地作为后备保护措施，重复接地应与电气保护接地PE线连接，如黄线框内所示。
常见问题我公司总配电箱我公司总配电箱r正确：五芯电源电缆的N线和PE线均接在此端子上错误：五芯电源电缆的PE线未与电网的PEN线连接采方电源开关箱图4我公司电源电缆如采方提供的电源接入点采用的TN-C系统，在机械制造分公司和修井分公司有多台用电设备，需加装1台总配电箱的情况下，参照图4接线，总配电箱后续电路严格按照TN-S系统布设修井分公司只有值班房用电的情况，参照图1、图3、图4接线,其中图1、图3中的重复接地在值班房附近制作，并与电源PE线采用黄绿双色塑料软铜线紧密连接如采方提供的电源接入点采用的TN-S系统，我公司的临时用电设施严格按照TN-S系统布设。
