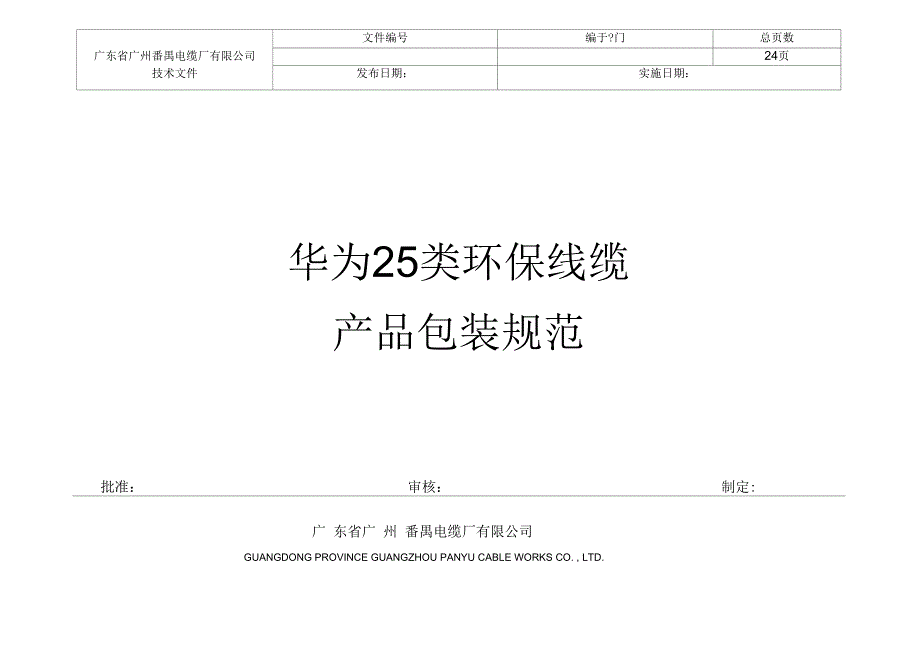

文件编号编于?门总页数广东省广州番禺电缆厂有限公司24页技术文件发布日期：实施日期：华为25类环保线缆产品包装规范批准： 审核： 制定:广 东省广 州 番禺电缆厂有限公司GUANGDONG PROVINCE GUANGZHOU PANYU CABLE WORKS CO. , LTD.华为25类（ROHS环保线缆产品包装规范范 围Scope:本规范规定了为华为技术有限公司（下称：华为公司）生产供货的 25类线缆来料包装及标识基本要求；本规范适用于向华为公司提交 25类线缆时，对出货包装及标识的基本要求，是作为公司质量管理人员判定 25类线缆出货包装及标识是否合格的主要依据，同时作为判定市场投诉责任单位的主要依据之一；如果本规范与公司后续归档或签发的标准、规范或图纸要求存在矛盾时，矛盾之处以最新归档的要求为准；1、25类线缆出货包装方式要求：1.1 包装方式的选择25类线缆包装方式主要根据线材型号和重量的不同，要求以不同的来料包装方式来料包装主要有：拉伸膜缠绕、编织带 +拉伸膜缠绕、木盘等 3种大类具体选择参考表一：表一来料包装方式选择参考标准表序判定条件包装方式备注号线材类别G w15kg拉伸膜1层同规格（型号、长度）同一供应商12503类线缆15kg vGw30kg拉伸膜2层来料其包装方式必须一致30kg vGw80kg编织带2层+拉伸膜1层G>80kg木盘重量超过80kg以上的电缆均要求上盘，其型号 .规格.长度和所使用的盘具标准尺寸必须符合 表二至表八 的要求。
重量在80kg以下的电缆均要求成圈包装，成圈截长度按华为订单要求为准 ，其型号.规格.长度，包装方式和封头材料必须符合 表九至表十三 的要求:1.2 各种包装图片展图1各包装方式图片展拉伸膜缠绕编织带+拉伸膜缠绕木轴（电源线）Page # of 302、成卷内、外径要求25类单芯线缆成卷内径应不小于该线缆线径的15倍；多芯电缆不小于该线缆线径的 20倍;小于或等于35mm2的电源线，如出货仅为拉伸膜缠绕包装时，成卷外径为 300mm〜350mm （多芯25类线缆按总平方数统一参考以上操作） 当需求长度不能同时满足成卷内、外径要求时，以先满足内径要求但同一规格（型号、长度）同一供应商来料成卷内、外径必须一致;3、拉伸膜、编织带缠绕包装要求3.1 拉伸膜、编织带技术规格和质量要求编织带：保证开包时不成碎片，不带异味;拉伸膜：拉伸膜厚度不小于 0.018mm;3.2 缠绕工艺要求完成缠绕的编织带或拉伸膜，环与环间重叠宽应》10mm （以保证线材不得外露为前提），如图二示；外包装要平整，无折痕图二编织带、拉伸膜缠绕规范图4、木盘包装要求4.1 材质与外包装质量要求所有外露的螺栓、螺母等均不得超出侧板；量线工序所选用的华为专用工艺盘外表面应平整，无毛刺，不得有裂缝，不应有水泥块 .腐蚀.油毡和铁钉外露等质量问题。
大量线工序所选用的华为专用工艺盘，盘芯内必须有木工班注明并加盖原“生产部门”章后才能使用4.2 盘具封盘质量要求4.2.1 员工在简体封盘过程中，所使用的木板必须刨光呈拱型，木版二侧尽量符合同一平面4.2.2 员工在简体封盘过程中，封盘木板每条板条之间必须留 15~20mm勺缝隙且每个缝隙之间必须均匀4.2.3 员工在简体封盘过程中，封盘木板为 20mm其宽度规定70~120mm=（注：所使用的每条板条其宽度应注意保持平均，尽量使每条板条封盘完毕后在滚动过程中能受力均匀） 4.2.4 员工在简体封盘过程中，所使用的铁皮（钢带）规格为 （宽30 mm X厚0.5 mm）,并要求包装过程中其筒体封盘所使用的铁皮（钢带）必须是完整的一整条缠绕着封板一周 , 在缠绕过程中在铁皮（钢带）面上每一块板条最多钉一个铁钉 [ 注：在缠绕过程中所使用的铁皮（钢带）应顺着盘具两边缠绕，绕时应紧贴在盘具两边，尽量符合同一平面 4.2 2000M/ 盘电源线出货包装要求由电源线事业部商务根据华为公司需求，通知电源线量线班组按 2000M/ 卷到货的编码其包装要求：来料以木盘包装方式向华为公司供货；木盘用纸皮或其它包材缠绕包装，但不使用木板封装，以保证现场拆包装便捷；原则上应按2000M/卷需求供货，当特殊原因不能满足时，需通知技术人员，且技术人员需与华为 TQC沟通，经过与华为TQC环节同意后方可交货。
5 标识要求5.1 外包装信息要求所有 25 类线缆出货外包装必有净重、毛重、外包装尺寸、物料标签及 29 条码等信息物料标签详细要求和样图见表二、图三：表二物料标签具体要求表项目要求备注标签尺寸100mm*70mm采用普通白纸标签打印字体内容采用5号宋体文字色彩为黑色标签打印格式按行左对齐分布标签大小需相等，边缘齐整，四条边应成直线，四个角应为直角标签上文字必须打印，空白项打印“ /”标签打印内容物料编码、描述、型号、数量、合同号、代码、批次号、日期、备注编码：华为公司物料编码；描述：此物料的小类名称，来源于物料类别的前四位，要求中英文对照，内容不作检验要求；型号：与PDM系统中的型号一致， 即订单中的型号，不作中英文要求；数量：该包装箱内此编码物料总长度，单位为“ m”，如是50m则为“ 50m ”，不能为空；合同号：采购下单合同号；代码：供应商代码；批次号：有厂家物料的生产批次号的填厂家物料生产批次号，没有厂家物料的生产批次号的填生产日期，格式为“年-月”；日期：供应商生产日期格式为“年 -月-日”；备注：如是特殊订单需说明特殊信息，没有特殊信息则为空图三物料标签样图100innn编码(ITEM) ＞Sii(DESCRIPTION)； 型号(MODEL)； 薮量(QTY) ： 代码匕DDE)： 合同号便口 NO )： 批次号(LOT N0.1； 日期(DATE)： 备注(NOTES)一—29类条码要求详细见《29类条码25类线材外包装中，毛重、净重、以及外形尺寸，可以根据实际测量结果手写填上对应表格;要求》。
毛重＞50KG能时，出货毛重标识与实际偏差不得超出 5%毛重0 50KG倦时，毛重偏差绝对值在3KW内单个尺寸＞1M寸，尺寸标识偏差不超过3cm\尺寸0 1M寸，偏差不超过2cmi；5.2 、合格证、外型尺寸标识内容要求5.2.1 合格证要求必须采用中英文对照合格证，合格证内容必须包括（产品编号、产品型号、规格、额定电压以及该电缆中各项性能指标）等5.2.2 工作流程5.2.2.1 所有的盘装线由检验员统一进行标识，标识时必须对盘装线的型号规格、长度、表面质量、盘具质量进行确认，合格后方能将合格证标识在盘具 上，具体标识位置见 5.3要求5.2.2.2 扎装线的合格证标识由量线工人对所量线的产品向质检部门申领合格证进行标识在外包装上， （申领合格证时必须填写合格证申领单，在合格证申领单上必须注明其型号、规格、长度以及产品编号） 5.2.2.3 包装上应在原有的外包装上增加绿色环保标识卡 （绿色卡内容为"ROHS COMPLIANT ”）盘装线由检验员进行标识， 扎装线由量线员工进行标识标识格式见5.3所示注：1、绿色环保标签标识应标在外包装合格证右侧，环保标签标识不应覆盖其它标识标签的有效文字内；为了防止标签的脱 落其环保标签可采用透明胶带粘贴在环保标签面上 ）。
5.2.1. .3 29类条码由电源线事业部标签打印员负责打印；电源线事业部商务组跟单人员负责粘贴；质量管理部专检员负责检验，具体粘贴位置见 5.3要求5.3外包装标识粘贴要求出货时各标签粘贴要平整，其边线要与包装件边线对应平行，四角不得翘起、中部不得鼓包，且标签间粘贴要严密紧靠各包装方式粘贴位置要求：5.3.1 拉伸膜、编织带+拉伸膜包装方式出货标签粘贴在外环周面中间位置，如图四所示:图四拉伸膜、编织带+拉伸膜包装来料标签粘贴示图5.3.2 木盘包装方式10mm位置打钉加固,如图五/图六所示：图五木盘包装来料标签粘贴示图图六打钉加固木图注：钉子不得覆盖条码信息出货时标签粘贴在侧板（有线端头引出端）靠边位置，并在各标签四角偏离边缘6、环保要求所有包装材料要符合公司相关环保文件要求，对于禁止和限制使用的包装材料，参见 《RoHS^保物料技术标准》7、线缆端头密封要求电缆端头应可靠密封，伸出盘外的电缆端头应固定在木盘上， 同时有足够保护措施防止在运输和储存过程中损坏电缆端头， 伸出长度应不小于 300mm木盘包装侧板应有引出和固定线端头的眼孔，并保证线端头顺眼孔朝向引出在外7.1、 1.5 mm2〜6 mm2的电源线其头尾两端的端头采用（ ROHS环保包装膜带紧密包扎，以保证电缆在运输和储存过程中与外界大气层的隔离，从而防止电缆内导体的氧化和其他形式的劣化。
7.2、 多芯电缆和227IEC02（RV）16 mmi以上单芯的电缆两端的端头必须采用热缩帽吹缩封头 ，吹缩后的热缩帽应紧密贴在电缆头尾绝缘或护套上 ，以保证电缆在运输和储存过程中与外界大气层的隔离 ，从而防止电缆内氧化和其他形式的劣化8、交货长度电缆的交货长度不允许短于标称长度，电缆允许的公差长度为交货长度的 +0.5队1.1.1 .1盘装线外型尺寸按盘具标准尺寸（注：盘具的标准尺寸见表 1）的要求进行标识，具体标识在合格证左下角增加标签标识，标签标识格式见表 2的要求表1 盘具尺寸标准盘具规格mm原盘具尺寸（长*宽*高）mm封板后盘具尺寸（长*范*图）mm700700*530*700740*530*740800800*530*800840*530*840900900*600*900940*600*94010001000*700*10001030*700*103012001200*700*12001240*700*124014001400*800*14001440*800*1440表2盘装线外型尺寸、净重、毛重标签标识格式外型尺寸(长*宽*高)mm(Length*Width*Height ) mm净 重 kg (Net Weight kg)毛重 kg (Gross Weight kg)5.2.2检验员按实际线材所使用的盘具，在标签上注明盘具的外型尺寸，外型尺寸按封板后盘具尺寸进行标识（标签填写要求：书写工整，不得有涂改 现象），并同合格证一起标注在盘具上。
5.2.3 所有的盘装线封板后必须由封板操作工进行称重，称重后将其所称的重量标识在量线后所附带的布条上检验员跟据布条上的重量填写在毛重栏上，检验员应跟据附表 1要求的每米重量X总长度 =净重重量，并标识在净重栏上 （注：包装盘标签上标识的毛重与实际重量不得超大于土 5%）5.2.4 华为业务组跟单员在出货时按出货单到现场核对盘装线上所标注的外型尺寸和毛重， 并将其尺寸和毛重抄录在出货单上， 以备及时反馈到华为采购部宽度高度或长度图1盘装线外型尺寸（长*宽*高） 图2扎装线外型尺寸（长*宽*高）图5.2 盘装线外型尺寸以及毛重标识工。
