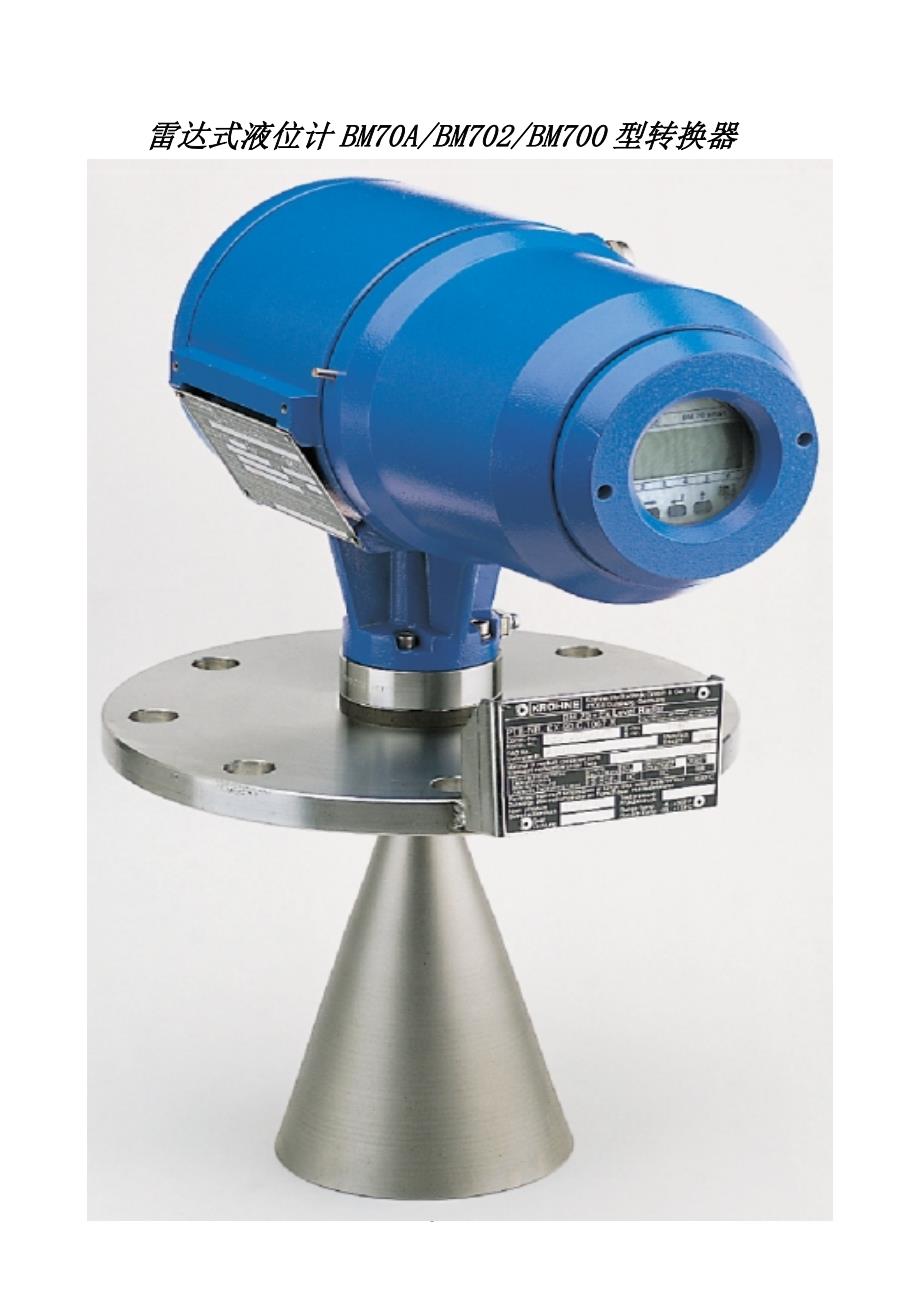

雷达式液位计BM70A/BM702/BM700型转换器按照测量介质及应用场合选择BM700或BM702或BM70A指示器： 型号 BM700 BM702 BM70A 原装进口 接线 4线制 2线制 4线制 输出 4~20mA 4~20mA 4~20mA总线 HART HART Smart / Hart, RS 485/ Modbus, Profibus, FF 防爆 Exde Exi Exde,ia.ib复合型防爆 功率 5000mW 70mW 5000mW或70mW 电源 24VDC 220VAC 24VDC 24VDC 220VAC 量程 20米 20米 40米 精度 ±10mm ±10mm ±10mm 介质 εr≥1.5液体 过程罐、储罐 εr≥1.5液体 储罐 εr≥1.5液体、固体颗粒 过程罐、储罐 电气连接BM70A：为四线制接线，电源线为端子1和2（220V或24V） 信号输出端子为31+，32-BM700：为四线制接线，电源线为端子1和2（220V或24V） 信号输出端子为31+，32-BM702：24V两线制4-20mA输出，1和2端子接线时不分正负 BM70A，700接线 BM702接线 功能及数据设定简述BM70转换器所有的数据及功能设定均由转换器面板上三个键→，┘，↑或者对应的三个磁敏开关完成。
当转换器配置磁敏开关后，用磁笔即可在盖板外遥控设定而无需开盖操作，尤其适用于爆炸，高腐蚀等恶劣环境中，其操作与按键设定方式一致1． 键的功能1．1 →键为游标键，能在显示屏上进行移位例如，选择功能系数时，通过该键能从左至右移动数据位置直至显示所需系数在数据修改中能通过该键移位至任意所需数据位当移至所需位置时，该位即会闪烁另外，当所需设定系数号到位时，按该键即可进入该功能1．2 ↑键为选择键，能够改变闪烁位上的内容（数字，字符或功能）；--对于数字，每按一次增1，--对于系数号Fct---，通过它能选择主菜单或次菜单，--对于字符/单位，通过该键能从内存表中选择下一个所需单位或字符，--对于标记，通过该键能轮流改变“+”至“-”，次方数从“E+”至“E-”1．3 ┘键为接受键（┘回车键），用于； --接受所设定的参数， --对决显示的功能执行菜单以及错误信息进行确认注： * 当设定数值超出输入许可量程时，按“接受键┘”后，显示值将会闪烁， 第一行：显示许可最大或最小值， 第二行：显示字母MIN VALUE或MAX VALUE， 当再按接受键┘后，将显示出错设定值，这时用户在此数据上重新设定正确数值。
自动返回功能：在信号转换器处于设定状态时，如15分钟内未按键，信号转换器则自动返回测量模式并不接受任何被改变的数据2． 从数据或功能设定返回测量模式2．1 用户选择需数据或功能（即某一系数）中，连续按┘键1-4次（视所处的系数水平不同）直至显示屏出现STORE YES（设定数据储存）2．2 如用户不需储存设定数据，可按↑键选择STORE NO（设定数据不必储存）然后按┘键即可返回测量模式，而被修改的数据和功能将不被储存（即信号转换器按原来的数据和功能工作）如用户需储存设定数据，则可在STORE YES显示时（按↑键可选择STORE YES或NO）按┘键即可返回测量模式这时仪表将储存最新改变的数据或功能并依此工作注：所储存的参数和功能可保持10年以上2．3 按┘键确认储存或不储存后，显示屏显示PARAM CHECK，即对设定数据进行检查，所设定的参数正确时则显示NO ERROR（不出错）并自动进入测量模式PARAM ERROR出现时，表示所设定数据有错并显示相应的出错系数，然后予以纠正，再按┘键即可自动返回测量模式（详见1.3节的标注）3． 由测量模式进入数据或功能设定3．1 用户没有设定用户编码Code 1时，按→键即可直接由测量模式进入数据或功能设定，系数层次为1.00。
当用户巳设定用户编Code1（编码设定方法见系数号3.5.3）时，按→键则显示Code1，然后按用户编码9次键组合，即可由测量模式进入数据或功能设定，系数层次为1.003．2 按↑键可轮流选择同一层次中不同的系数号，如1.00，2.00，3.003．3 按→键即可进下一层次的系数号直至最低层次的系数号如在系数号层次1.00下，按→键盘则进入系数层次1.1.0，再按→键则进入系数号层次1.1.13．4 按┘键可使某一层次的系数号退出一个层次如在系数号1.1.1层次，按键一次，则退至系数1.1.0，再按┘键，则退至系数号1.00层次.通过键→,┘,↑的配合使用进入任意所需的设定系数号.3．5 当用户进入所需的系数号后，再按→键，即可进入该系数的内容，有关数据修改或功能设定可参见第1节中的键功能说明设定数据或功能后，按┘即可返回其系数号，然后按第2节中所述方式返回至测量模式配置菜单（3.00版）功 能（Fct.）输 入 范 围描 述1.0 OPERATION1.1 DISPLAY1.1.1 FCT.DISP与3.2.1相同1.1.2 UNIT.LENGTH与3.2.2相同1.1.3 UNIT.CONV与3.2.3相同2.0 TEST2.1 HARDWARE2.1.1 MASTER主机硬件测试2.1.2 DISPLAY显示器硬件测试2.1.3 STATUS维护(服务)用状态信息2.2 CUR.OUTP.I2.2.1 VALUE I显示电流值2.2.2 TEST I选择: 2mA/4mA/6mA/～20mA/22mA测试所选择的电流输出值,具有安全咨询2.3 SW.OUTP.S2.3.1 TEST S选择: OPEN/CLOSE测试开关触点on/off,具有安全咨询2.4 FIRMWARE2.4.1 MASTER显示显示主机版本2.4.2 DISPLAY显示显示显示器版本3.0 INSTALL.3.1 BASIS.PARAM3.1.1 TANKHEIGHT选择单位:m/cm/mm/inch/Ft输入罐的高度：0.00(m)～max.罐高输入罐的高度,所采用的长度单位与其他输入的长度单位一致.3.1.2 BLOCKDIST输入: 0.10(m)～罐的高度输入死区距离=法兰的底部至最高的液位之间的距离,该距离不能测量.3.1.3 ANTENNA选择: STANDARD WAVE-STICK选择天线的型号:STANDARD=标准型WAVE-STICK=尖状天线型3.1.4 ANT.EXTENS输入: 0.00(m)～罐的高度输入天线延伸段的长度3.1.5 DIST.PIECE输入: 0～2000(mm)输入法兰以上接管的长度3.1.6 STILLWELL选择 NO/YES若“YES”:输入25～200(mm)选择:有或无导波管,若有导波管,输入导波管的内径(mm)3.1.7 REF.OFFSET输入: -10.00～0～+10.00(m)参考点的迁移(特殊功能)3.1.8 TB.OFFSET输入: -100.00～0～+100.00(m)罐底迁移(特殊功能)3.2 DISPLAY3.2.1 FCT.DISP选择: LEVEL DISTANCE CONVERSION REFLECTION选择显示功能（所要求显示的值）LEVEL=液位；DISTANCE=距离；CONVERSION=换算；REFLECTION=反射3.2.2 UNIT.LENGTH选择： m/cn/mm/inch/Ft PERCENT/BARGRAPH选择显示的（液位或距离）长度单位PERCENT/BARGRAPH，百分比/棒图3.2.3 UNIT.CONV选择 m3/I/US Gal/GB Gal/Ft3/bbi/PERCENT/BARGRAPH/ USER UINT选择所显示的常用体积单位（体积表）m3=立方米，I=升US GAL=美制加仑GB GAL=英制加仑Ft3=立方英尺PERCENT/BARGRAPH=百分比/棒图USER UINT=用户自义单位3.2.4 USER UNIT文本输入 10字符输入用户自定义的常用单位3.2.5. ERROR MSG.选择 NO/YES选择是否在显示器上显示故障信息3.3 SIGNAL OUT3.3.1 FUNCTIONI选择: OFF/LEVEL/ DISTANCE/CONVERSION/REFLECTION/SW.OUTP.显示电流输出功能,OFF=无输出,LEVEL=液位,DISTANCE=距离,CONVERSION=换算,REFLECTION=反射时间,SW.OUTP.=开关量输出3.3.2 RANGEI选择: 4～20mA4～20mA/E24～20mA/E22选择电流输出的量程/出错信息E2和E22表示一旦错误状态出现,电流输出将保持2mA和22mA3.3.3 SCALE 4mA输入： -200.00～+200.00(m)0.00～99999.99(m3)0～100(RefI.)输入对应于电流输出(4 mA)测量范围的最小值.3.3.4 SCALE 20mA输入： -200.00～+200.00(m)0.00～99999.99(m3)0～100(RefI.)输入对应于电流输出(20 mA)满量程测量值.3.3.5 BAUDRATE选择: 1200Bd./2400Bd./ ～19200Bd./38400Bd.选择通讯接口的波特率(专对RS485)3.3.6 ADDRESS输入: 0～255输入设备地址3.3.7 PROTOCOL选择: HART/KROHNEPC/MO。
