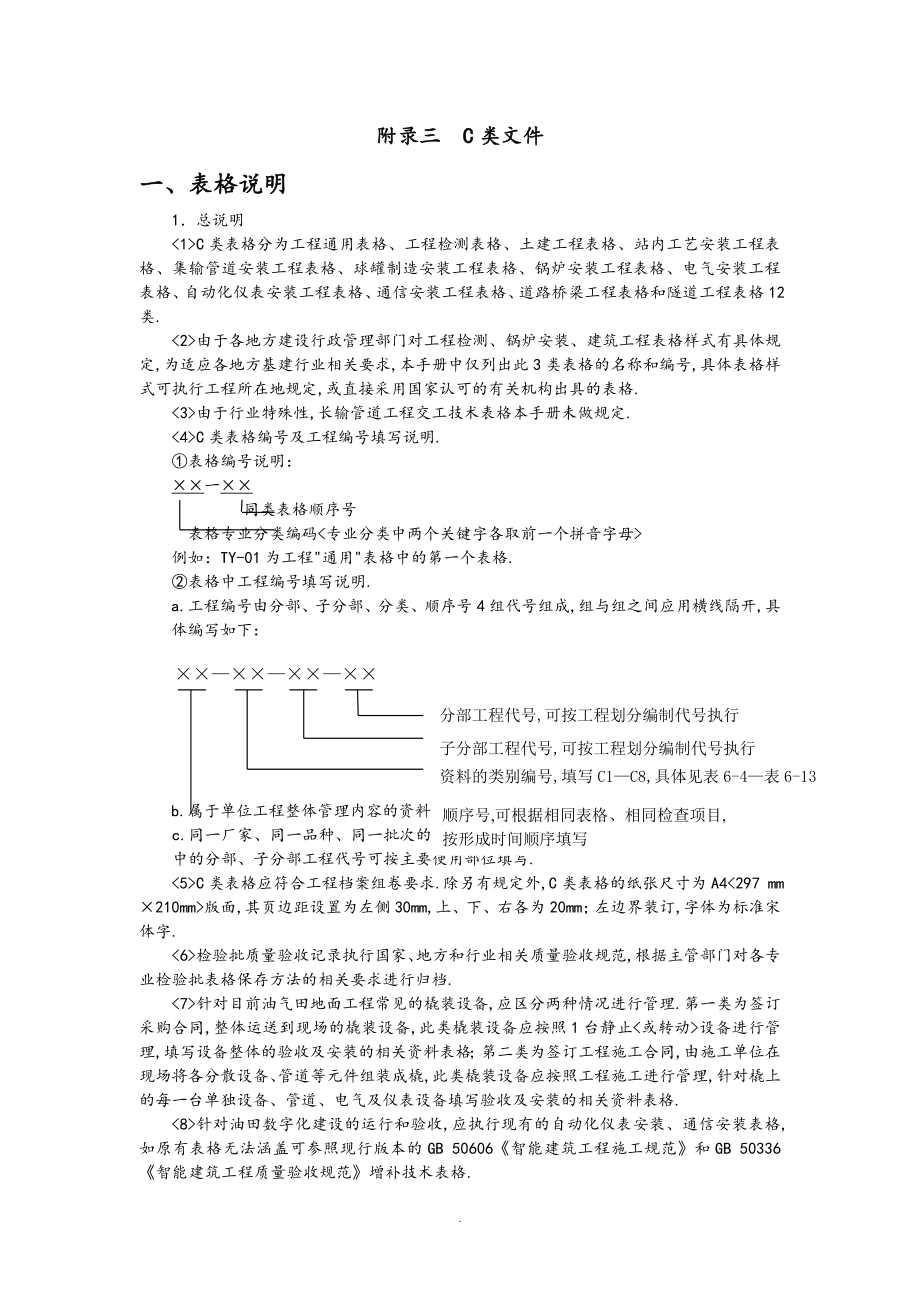

附录三 C类文件一、表格说明1．总说明<1>C类表格分为工程通用表格、工程检测表格、土建工程表格、站内工艺安装工程表格、集输管道安装工程表格、球罐制造安装工程表格、锅炉安装工程表格、电气安装工程表格、自动化仪表安装工程表格、通信安装工程表格、道路桥梁工程表格和隧道工程表格12类.<2>由于各地方建设行政管理部门对工程检测、锅炉安装、建筑工程表格样式有具体规定,为适应各地方基建行业相关要求,本手册中仅列出此3类表格的名称和编号,具体表格样式可执行工程所在地规定,或直接采用国家认可的有关机构出具的表格.<3>由于行业特殊性,长输管道工程交工技术表格本手册未做规定.<4>C类表格编号及工程编号填写说明.①表格编号说明：××一××同类表格顺序号表格专业分类编码<专业分类中两个关键字各取前一个拼音字母>例如：TY-01为工程"通用"表格中的第一个表格.②表格中工程编号填写说明.a.工程编号由分部、子分部、分类、顺序号4组代号组成,组与组之间应用横线隔开,具体编写如下：××—××—××—××分部工程代号,可按工程划分编制代号执行子分部工程代号,可按工程划分编制代号执行资料的类别编号,填写C1—C8,具体见表6-4—表6-13顺序号,可根据相同表格、相同检查项目,按形成时间顺序填写b.属于单位工程整体管理内容的资料,编号中的分部、子分部工程代号可用"00"代替.c.同一厂家、同一品种、同一批次的施工物资用于两个分部、子分部工程时,资料编号中的分部、子分部工程代号可按主要使用部位填写.<5>C类表格应符合工程档案组卷要求.除另有规定外,C类表格的纸张尺寸为A4<297 mm×210mm>版面,其页边距设置为左侧30mm,上、下、右各为20mm；左边界装订,字体为标准宋体字.<6>检验批质量验收记录执行国家、地方和行业相关质量验收规范,根据主管部门对各专业检验批表格保存方法的相关要求进行归档.<7>针对目前油气田地面工程常见的橇装设备,应区分两种情况进行管理.第一类为签订采购合同,整体运送到现场的橇装设备,此类橇装设备应按照1台静止<或转动>设备进行管理,填写设备整体的验收及安装的相关资料表格；第二类为签订工程施工合同,由施工单位在现场将各分散设备、管道等元件组装成橇,此类橇装设备应按照工程施工进行管理,针对橇上的每一台单独设备、管道、电气及仪表设备填写验收及安装的相关资料表格.<8>针对油田数字化建设的运行和验收,应执行现有的自动化仪表安装、通信安装表格,如原有表格无法涵盖可参照现行版本的GB 50606《智能建筑工程施工规范》和GB 50336《智能建筑工程质量验收规范》增补技术表格.<9>通信工程、油气田道路工程和桥梁工程,手册仅收录了油气田地面建设工程常用技术表格,其他部分根据工程需要按国家、地方和行业有关规范执行.<10>油气田地面工程建设中有关铁路、海港码头等工程的技术表格内容及格式,按国家或工程所在地有关部门颁发的相关规定执行.<11>如现有C类表格无法涵盖施工内容,可依据建设单位要求或由施工单位自拟技术表格,对归档文件进行增补.2.分类说明<1>工程通用表格.工程通用交工技术表格共41种,包含管理资料、技术质量资料、材料质量证明文件、施工记录文件和施工经济类文件5类内容.目录中标有"※"的表格形式多样,不适宜规范具体表格样式,应执行相关标准以及各建设单位、监理单位或施工单位的相关要求. <2>工程检测表格.工程检测交工技术表格名称96种,包括各种原材料、构配件、结构试件等检测项目的检验报告、测试报告.<3>土建工程表格.土建工程交工技术表格名称47种,包括建筑工程、结构工程和装饰装修工程.<4>站内工艺安装工程表格.站内工艺安装工程交工技术表格共37种,包括设备安装、储罐安装和工艺管道安装工程.<5>集输管道安装工程表格.集输管道安装工程交工技术表格共20种,包括集输管道的管沟开挖、管道施工、管道防腐和管道穿越工程.<6>球罐制造安装工程表格.球罐制造安装工程交工技术表格共11种.球罐是一种特殊的压力容器,其制造、安装由工程所在地政府技术监督行政主管部门<压力容器监检机构>进行监督管理.需由技术监督部门签字确认的交工技术文件按技术监督部门的管理要求,办理报验、监检手续.<7>锅炉安装工程表格.锅炉安装工程交工技术表格名称61种.锅炉安装由政府技术监督行政主管部门进行安全质量监察,需由技术监督部门签字确认的交工技术表格应按技术监督部门的管理要求,办理相关报验、监督检查手续.如技术监督部门有专用表格,可直接采用.<8>电气安装工程表格.电气安装工程交工技术表格共46种,包括电气装置安装工程、架空电力线路安装和电气设备试验、调试交工技术表格.电气设备试验应由取得国家电力监管委员会颁发的《承试电力设施许可证》的单位进行,由于电力行业的特殊性,如工程所在地电力主管部门有特殊要求时,电气设备试验、调试表格<编号DQ-25-DQ-46>可采用其要求的表格.电能表、电测量指示仪表应由法定计量部门或法定授权组织检定,交工技术文件直接采用其出具的检定证书.<9>自动化仪表安装工程表格.自动化仪表安装工程交工技术表格共24种,包括仪表安装、校验记录、回路测试记录和系统测试记录.仪表电缆敷设记录和电缆<线>绝缘电阻测试记录按电气部分执行.接地极、接地电阻安装测定记录按通用部分执行.单台仪表已由法定计量部门或法定授权组织检定或校准,仪表校验记录不必重复填写,直接将检定或校准报告组入归档文件卷<册>中.<10>通信安装工程表格.通信安装工程仅列出了油气田地面建设工程常用技术表格9种,其他部分根据工程需要按中华人民**国工业和信息化部发布的通信行业标准有关规范执行.<11>道路、桥梁工程表格.道路、桥梁工程交工技术表格共18种.<12>隧道工程表格.隧道工程交工技术表格共12种..二、C类表格目录C类表格目录 续表类别表格名称表格编号存档单位页次建设单位监理单位施工单位1工程通用表格施工通用类记录扉页TY-01●●卷内备考表TY-02●●工程说明TY-03●●工程划分明细表TY-04●●●工程开工报告TY-05●●●工程停工报告TY-06●●●工程复工报告TY-07●●●工程完工<中间>交接证书TY-08●●工程交工验收证书TY-09●●工程交接项目统计表TY-10●●工程延期报告TY-11●●工程竣工报告TY-12●●●工程尾项协议书TY-13●●尾项工程验收单TY-14●●●——交接记录TY-15●●施工组织设计审批表TY-16●●——施工方案审批表TY-17●●焊工登记表TY-18●●图纸会审记录TY-19●●设计技术交底会议纪要TY-20●●设计变更单TY-21●●设计联络单TY-22●●设备材料改代核定单TY-23●●施工现场质量管理检查记录TY-24●●●——分项工程质量验收记录TY-25●●●——分部〕子分部〔工程质量验收记录TY-26●●●单位<子单位>工程质量交工验收申请报告TY-27●●●——单位<子单位>工程质量验收记录TY-28●●●——单位<子单位>工程质量控制资料核查记录表TY-29●●●质量事故处理记录TY-30●●●合格证〕质量证明文件〔汇总表TY-31●●合格证〕质量证明文件〔粘贴表TY-32●●设备开箱检查记录TY-33●●隐蔽工程检查记录TY-34●●工序交接记录TY-35●●——安装〕试验〔记录TY-36●●接地电阻测试记录TY-37●●水准点一览表TY-38●●交桩记录表TY-39●●现场经济签证TY-40●●●设计变更单<联络单>明细表TY-41●●●交工技术文件总目录※●不列交工技术文件分目录<卷内>※●不列交工技术档案移交证书※●不列归档电子文件移交、接收检验登记表※●不列施工日志※●不列特种作业人员操作**统计表※●不列技术交底记录※●不列安全技术交底记录※●不列焊接工艺评定记录<报告>※●不列2工程检测表格理化试验类试样委托单JC-01●●不列钢材物理性能试验报告JC-02●●不列钢材化学分析试验报告JC-03●●不列水泥试验报告JC-04●●不列砂试验报告JC-05●●不列碎<卵>石试验报告JC-06●●不列混凝土早强、减水类外加剂试验报告JC-07●●不列混凝土引气剂试验报告JC-08●●不列混凝土缓凝剂试验报告JC-09●●不列混凝土泵送剂试验报告JC-10●●不列砂浆防水剂试验报告JC-11●●不列混凝土防水剂试验报告JC-12●●不列混凝土防冻剂试验报告JC-13●●不列混凝土膨胀剂试验报告JC-14●●不列混凝土速凝剂试验报告JC-15●●不列砌筑砂浆增塑剂试验报告JC-16●●不列掺和料试验报告JC-17●●不列轻集料试验报告JC-18●●不列烧结普通砖试验报告JC-19●●不列烧结空心砖、空心砌砖、多孔砖试验报告JC-20●●不列粉煤灰砖试验报告JC-21●●不列轻骨料混凝土小型空心砌块试验报告JC-22●●不列普通混凝土小型空心砌块试验报告JC-23●●不列膨胀珍珠岩试验报告JC-24●●不列聚苯乙烯泡沫塑料板试验报告JC-25●●不列门窗力学性能试验报告JC-26●●不列门窗物理性能试验报告JC-27●●不列门窗保温性能试验报告JC-28●●不列外墙饰面砖试验报告JC-29●●不列土工击实试验报告JC-30●●不列回填土密度检测报告JC-31●●不列。
