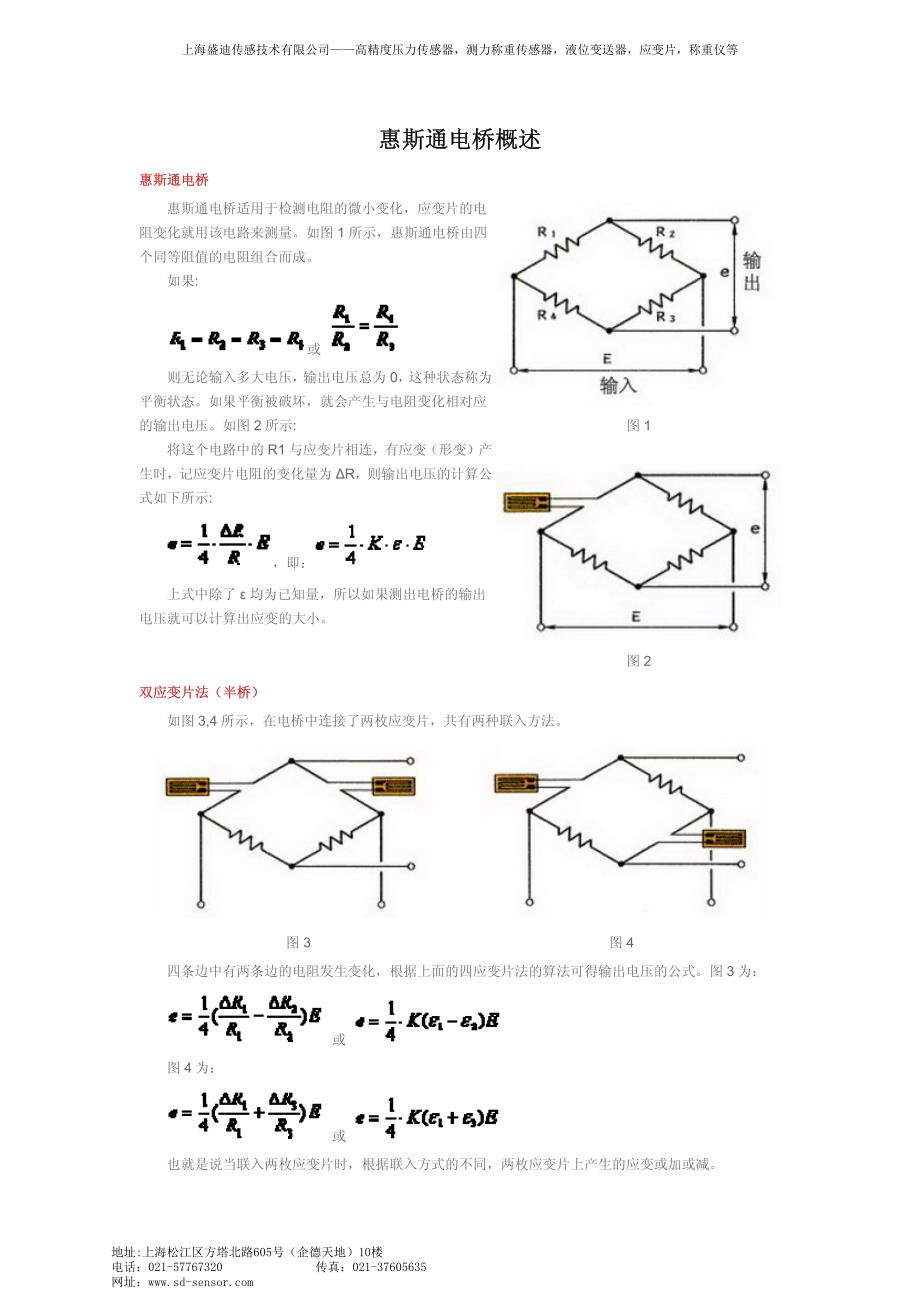

惠斯通电桥概述惠斯通电桥概述 惠斯通电桥惠斯通电桥 惠斯通电桥适用于检测电阻的微小变化，应变片的电阻变化就用该电路来测量如图 1 所示，惠斯通电桥由四个同等阻值的电阻组合而成 如果: 或 则无论输入多大电压， 输出电压总为 0， 这种状态称为平衡状态如果平衡被破坏，就会产生与电阻变化相对应的输出电压如图 2 所示: 将这个电路中的 R1 与应变片相连，有应变（形变）产生时，记应变片电阻的变化量为 ΔR，则输出电压的计算公式如下所示: ，即： 上式中除了 ε 均为已知量，所以如果测出电桥的输出电压就可以计算出应变的大小 图 1 图 2 双应变片法（半桥）双应变片法（半桥） 如图 3,4 所示，在电桥中连接了两枚应变片，共有两种联入方法 图 3 图 4 四条边中有两条边的电阻发生变化，根据上面的四应变片法的算法可得输出电压的公式图 3 为： 或 图 4 为： 或 也就是说当联入两枚应变片时，根据联入方式的不同，两枚应变片上产生的应变或加或减 上海盛迪传感技术有限公司——高精度压力传感器，测力称重传感器，液位变送器，应变片，称重仪等地址:上海松江区方塔北路605号（企德天地）10楼 ：021-57767320 ：021-37605635 网址：w w w .s d -s e n s o r .c o m 四应变片法（全桥）四应变片法（全桥） 四应变片法是桥路的四边全部联入应变片，在电子行业的应变测量中不经常使用，但常用于桥梁、建筑中，如下图所示。
当四条边上的应变片的电阻分别引起如 R1+ΔR1、R2+ΔR2、R3+ΔR3、R4+ΔR4 的变化时： 若四枚应变片完全相同，比例常数为 K，且应变分别为 ε1、ε2、ε3、ε4,则上面的式子可写成下面的形式: 上海盛迪传感技术有限公司——高精度压力传感器，测力称重传感器，液位变送器，应变片，称重仪等地址:上海松江区方塔北路605号（企德天地）10楼 ：021-57767320 ：021-37605635 网址：w w w .s d -s e n s o r .c o m 。
