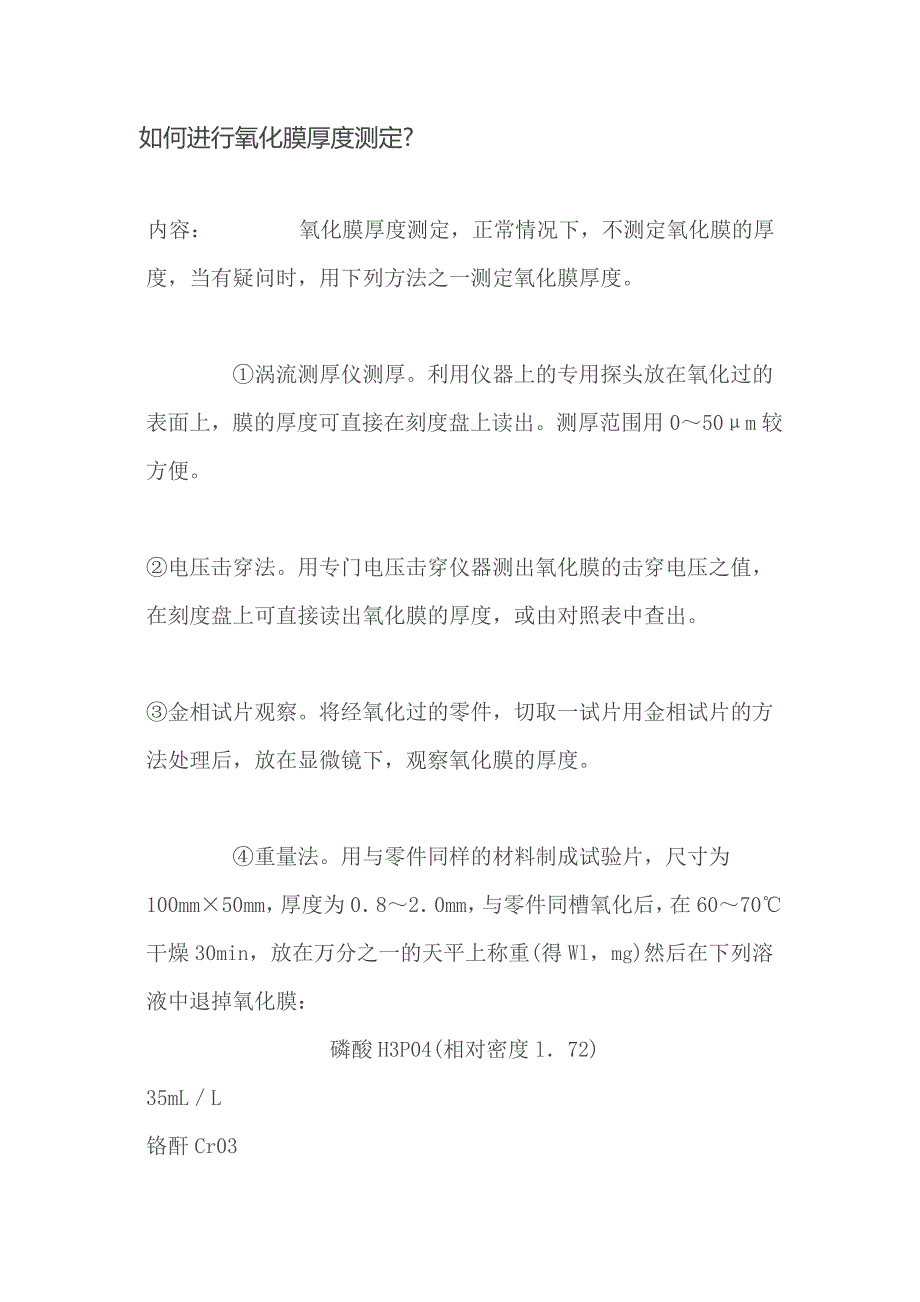

如何进行氧化膜厚度测定?内容： 氧化膜厚度测定，正常情况下，不测定氧化膜的厚度，当有疑问时，用下列方法之一测定氧化膜厚度①涡流测厚仪测厚利用仪器上的专用探头放在氧化过的表面上，膜的厚度可直接在刻度盘上读出测厚范围用 0～50μm 较方便②电压击穿法用专门电压击穿仪器测出氧化膜的击穿电压之值，在刻度盘上可直接读出氧化膜的厚度，或由对照表中查出③金相试片观察将经氧化过的零件，切取一试片用金相试片的方法处理后，放在显微镜下，观察氧化膜的厚度④重量法用与零件同样的材料制成试验片，尺寸为100mm×50mm，厚度为 0．8～2．0mm，与零件同槽氧化后，在60～70℃干燥 30min，放在万分之一的天平上称重(得 Wl，mg)然后在下列溶液中退掉氧化膜：磷酸 H3P04(相对密度 l．72)35mL／L铬酐 Cr0320g／L温度90～100℃时间约 10min退氧化膜时试验片不准与槽体接触，溶液最高含 Al3+量为5g／L，在溶液中金属不允许溶解氧化膜退掉以后，用水洗涤、干燥，称重(得 W2，mg)Wl 一 W2 即为氧化膜的重量一般取三个试样，测得其氧化膜重量后取平均重量(W0，mg／dm2)来计算膜层厚度。
氧化膜的厚度按下列公式计算：T=0．04W0(μm)内容： 氧化膜厚度测定，正常情况下，不测定氧化膜的厚度，当有疑问时，用下列方法之一测定氧化膜厚度①涡流测厚仪测厚利用仪器上的专用探头放在氧化过的表面上，膜的厚度可直接在刻度盘上读出测厚范围用 0～50μm 较方便②电压击穿法用专门电压击穿仪器测出氧化膜的击穿电压之值，在刻度盘上可直接读出氧化膜的厚度，或由对照表中查出③金相试片观察将经氧化过的零件，切取一试片用金相试片的方法处理后，放在显微镜下，观察氧化膜的厚度④重量法用与零件同样的材料制成试验片，尺寸为100mm×50mm，厚度为 0．8～2．0mm，与零件同槽氧化后，在60～70℃干燥 30min，放在万分之一的天平上称重(得 Wl，mg)然后在下列溶液中退掉氧化膜：磷酸 H3P04(相对密度 l．72)35mL／L铬酐 Cr0320g／L温度90～100℃时间约 10min退氧化膜时试验片不准与槽体接触，溶液最高含 Al3+量为5g／L，在溶液中金属不允许溶解氧化膜退掉以后，用水洗涤、干燥，称重(得 W2，mg)Wl 一 W2 即为氧化膜的重量一般取三个试样，测得其氧化膜重量后取平均重量(W0，mg／dm2)来计算膜层厚度。
氧化膜的厚度按下列公式计算：T=0．04W0(μm) 。
