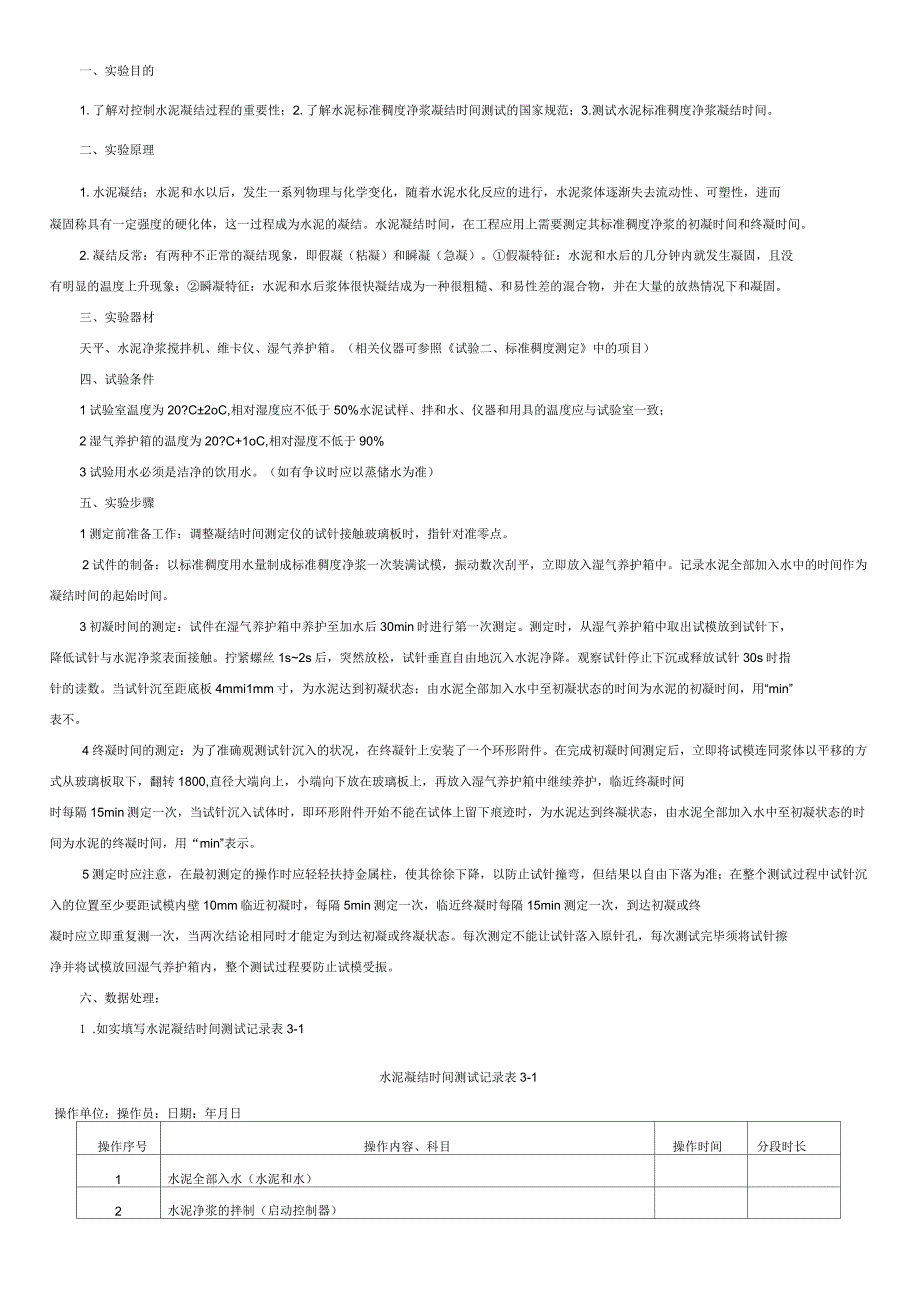

一、实验目的1.了解对控制水泥凝结过程的重要性；2.了解水泥标准稠度净浆凝结时间测试的国家规范；3.测试水泥标准稠度净浆凝结时间二、实验原理1.水泥凝结：水泥和水以后，发生一系列物理与化学变化，随着水泥水化反应的进行，水泥浆体逐渐失去流动性、可塑性，进而凝固称具有一定强度的硬化体，这一过程成为水泥的凝结水泥凝结时间，在工程应用上需要测定其标准稠度净浆的初凝时间和终凝时间2.凝结反常：有两种不正常的凝结现象，即假凝（粘凝）和瞬凝（急凝）①假凝特征：水泥和水后的几分钟内就发生凝固，且没有明显的温度上升现象；②瞬凝特征：水泥和水后浆体很快凝结成为一种很粗糙、和易性差的混合物，并在大量的放热情况下和凝固三、实验器材天平、水泥净浆搅拌机、维卡仪、湿气养护箱相关仪器可参照《试验二、标准稠度测定》中的项目）四、试验条件1试验室温度为20?C±2oC,相对湿度应不低于50%水泥试样、拌和水、仪器和用具的温度应与试验室一致；2湿气养护箱的温度为20?C+1oC,相对湿度不低于90%3试验用水必须是洁净的饮用水如有争议时应以蒸储水为准）五、实验步骤1测定前准备工作：调整凝结时间测定仪的试针接触玻璃板时，指针对准零点。
2试件的制备：以标准稠度用水量制成标准稠度净浆一次装满试模，振动数次刮平，立即放入湿气养护箱中记录水泥全部加入水中的时间作为凝结时间的起始时间3初凝时间的测定：试件在湿气养护箱中养护至加水后30min时进行第一次测定测定时，从湿气养护箱中取出试模放到试针下，降低试针与水泥净浆表面接触拧紧螺丝1s~2s后，突然放松，试针垂直自由地沉入水泥净降观察试针停止下沉或释放试针30s时指针的读数当试针沉至距底板4mmi1mm寸，为水泥达到初凝状态；由水泥全部加入水中至初凝状态的时间为水泥的初凝时间，用“min”表不4终凝时间的测定：为了准确观测试针沉入的状况，在终凝针上安装了一个环形附件在完成初凝时间测定后，立即将试模连同浆体以平移的方式从玻璃板取下，翻转1800,直径大端向上，小端向下放在玻璃板上，再放入湿气养护箱中继续养护，临近终凝时间时每隔15min测定一次，当试针沉入试体时，即环形附件开始不能在试体上留下痕迹时，为水泥达到终凝状态，由水泥全部加入水中至初凝状态的时间为水泥的终凝时间，用“min”表示5测定时应注意，在最初测定的操作时应轻轻扶持金属柱，使其徐徐下降，以防止试针撞弯，但结果以自由下落为准；在整个测试过程中试针沉入的位置至少要距试模内壁10mm临近初凝时，每隔5min测定一次，临近终凝时每隔15min测定一次，到达初凝或终凝时应立即重复测一次，当两次结论相同时才能定为到达初凝或终凝状态。
每次测定不能让试针落入原针孔，每次测试完毕须将试针擦净并将试模放回湿气养护箱内，整个测试过程要防止试模受振六、数据处理：1 .如实填写水泥凝结时间测试记录表3-1水泥凝结时间测试记录表3-1操作单位：操作员：日期：年月日操作序号操作内容、科目操作时间分段时长1水泥全部入水（水泥和水）2水泥净浆的拌制（启动控制器）3取样、试件的制备4试件养护30min5首次初凝测试……n1临近初凝测试……n2终凝时间测试……评定结果：验收人：2 .结果判定国家标准规定：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰质硅酸盐水泥、复合硅酸盐水泥等六类硅酸盐水泥初凝时间不得早于45min,一般为1〜3h;终凝时间除硅酸盐水泥不迟于h外，其余水泥终凝时间不得迟于10h,一般为5〜8h凡初凝时间不符合规定者为废品，终凝时间不符合规定者为不合格品3 .试验分析4 从假凝和瞬凝的角度分析；⑵从化学分析的角度说明水泥凝结时间反常的原因；5 从试验条件，试验环境的角度分析系统偏差；⑷从人为因素进行分析操作偏差。
